Installation d’une thermopompe double zone MIDEA 28 à Venise-en-Québec : système multizone sur supports muraux et finition extérieure soignée

À Venise-en-Québec, une installation double zone où le positionnement extérieur fait toute la différence

Pour cette installation réalisée à Venise-en-Québec, notre équipe AirGreen devait mettre en place une thermopompe double zone MIDEA 28 capable de desservir deux espaces distincts de la résidence tout en conservant une installation extérieure compacte, accessible et adaptée aux réalités de l’hiver québécois.

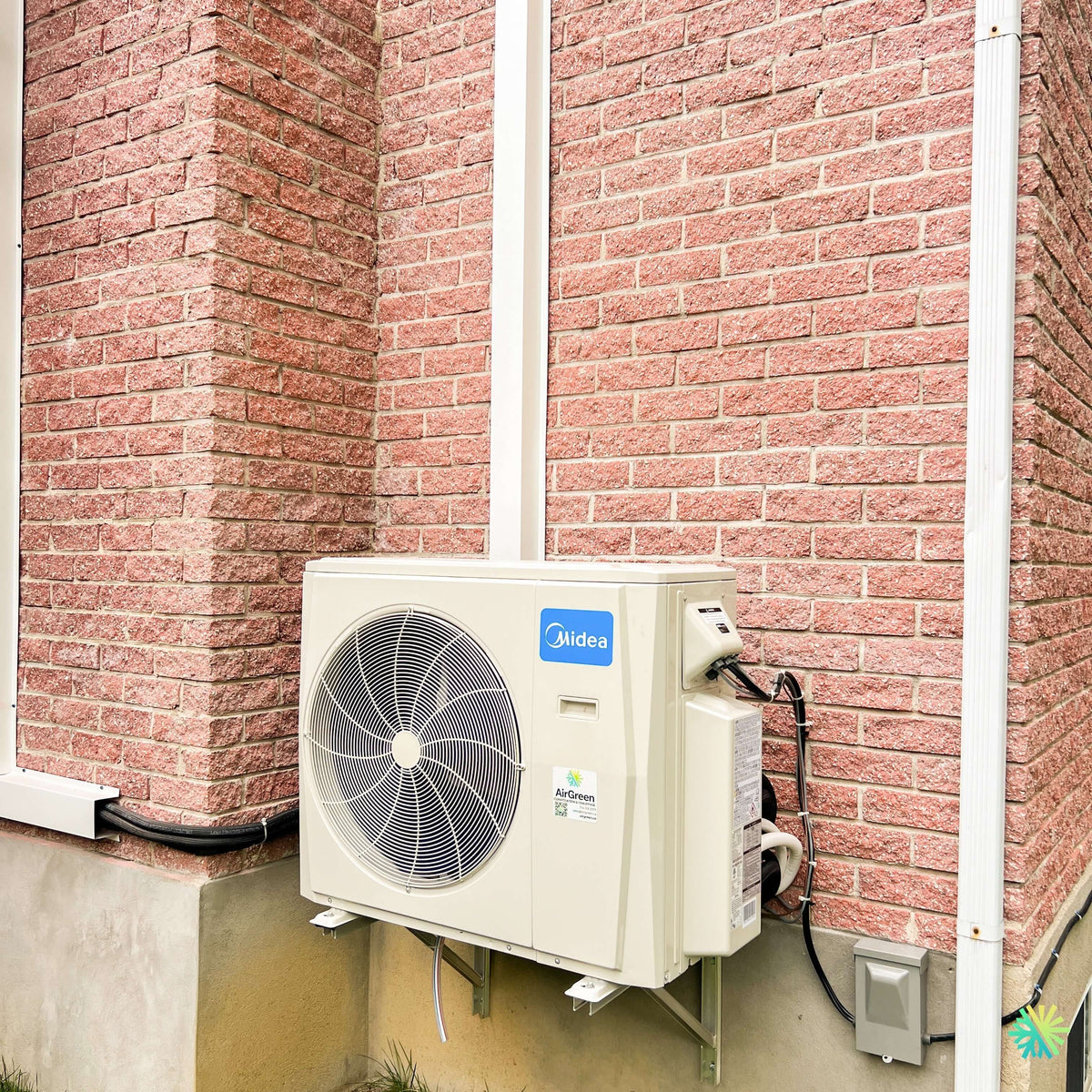

La photo du projet montre immédiatement plusieurs décisions techniques importantes. Le groupe extérieur MIDEA n’a pas simplement été déposé au sol : il est surélevé sur une structure métallique solidement fixée à la fondation, devant un mur de brique. Les conduites frigorifiques ont été acheminées le long du bâtiment et protégées à plusieurs endroits par des cache-tuyaux. Le branchement électrique extérieur se trouve à proximité immédiate de l’appareil, ce qui donne un ensemble concentré et relativement facile d’accès pour une intervention future.

Ce projet représente bien ce qu’une installation de thermopompe multizone devrait être : le choix de la machine n’est qu’une partie du travail. Il faut également réfléchir à l’emplacement, à l’évacuation de l’eau de dégivrage, au passage des lignes, aux dégagements, à l’accessibilité pour l’entretien CVAC et à la façon dont toute l’installation vieillira après plusieurs hivers.

Pourquoi une thermopompe double zone MIDEA 28 convenait à ce projet

Une thermopompe double zone utilise une seule unité extérieure pour alimenter plusieurs unités intérieures. Dans cette installation, deux zones de la maison peuvent donc recevoir du chauffage ou de la climatisation à partir du même groupe extérieur.

C’est précisément le principe décrit par MIDEA pour sa plateforme multizone : une unité extérieure peut être reliée à plusieurs unités intérieures, chacune pouvant être contrôlée selon la température désirée dans sa propre zone.

Cette configuration est particulièrement intéressante lorsqu’une maison présente deux secteurs avec des besoins différents, par exemple :

• un rez-de-chaussée et un étage;
• une grande aire de vie et une chambre principale;
• une partie ancienne de la maison et un agrandissement;
• un sous-sol et un espace habitable principal;
• deux zones dont l’occupation varie au cours de la journée.

L’objectif n’est pas simplement d’installer deux unités intérieures. Il s’agit de créer deux zones de confort réellement indépendantes, sans encombrer l’extérieur de la propriété avec deux condensateurs séparés.

La documentation MIDEA souligne d’ailleurs deux bénéfices directs du multizone : le contrôle individuel de chaque unité intérieure et la possibilité de chauffer ou climatiser davantage les pièces utilisées, tout en réduisant l’espace occupé par les équipements extérieurs.

Une unité extérieure surélevée : un choix particulièrement pertinent au Québec

Sur la photo, l’élément le plus important techniquement est probablement la position du condensateur.

La MIDEA 28 est installée sur des supports muraux métalliques, nettement au-dessus du niveau du sol. Pour une thermopompe utilisée en chauffage à Venise-en-Québec, ce détail est loin d’être accessoire.

Durant l’hiver, l’unité extérieure doit continuer à aspirer et expulser d’importants volumes d’air. Elle doit aussi effectuer périodiquement des cycles de dégivrage. Durant ces cycles, de l’eau peut s’écouler sous l’appareil avant de geler lorsque la température extérieure est suffisamment basse.

Installer l’unité trop près du sol peut favoriser plusieurs problèmes :

• accumulation de neige autour de l’échangeur;
• création de glace sous la thermopompe;
• réduction des dégagements au fil de l’hiver;
• obstruction partielle du débit d’air;
• accès plus difficile pour le nettoyage et l’entretien.

En la plaçant sur une structure surélevée, nous créons davantage d’espace sous l’appareil et nous réduisons la probabilité qu’une accumulation normale de neige atteigne rapidement la base du condensateur.

À Venise-en-Québec, où l’utilisation d’une thermopompe ne se limite évidemment pas à la climatisation estivale, nous devons toujours penser au fonctionnement de février lorsque nous faisons l’installation en juillet ou en août.

Une structure métallique qui doit supporter bien plus que le poids de l’appareil

Un support mural pour thermopompe doit être installé avec précision.

Il ne suffit pas que le métal puisse théoriquement supporter le poids du condensateur. Nous devons considérer :

• la nature du mur ou de la fondation;
• le type de fixation utilisé;
• la répartition du poids;
• les vibrations du compresseur et des ventilateurs;
• le dégagement requis derrière l’appareil;
• la possibilité d’accéder aux raccordements;
• les contraintes imposées par le gel et les cycles saisonniers.

Sur cette installation, la structure est fixée au secteur de fondation sous le parement de brique. La thermopompe repose ensuite sur ses points d’appui, avec un espace libre sous le châssis.

Cette méthode permet également d’éviter de placer l’unité directement sur une dalle ou sur une surface susceptible de se déplacer avec le gel et le dégel.

Les conduites : une partie discrète de la photo, mais essentielle au fonctionnement

À gauche de l’appareil, on distingue les conduites qui suivent la partie basse de la façade avant de rejoindre leur parcours vers les unités intérieures. Une portion est intégrée dans une goulotte blanche, tandis que certaines sections proches du groupe extérieur restent accessibles pour permettre les raccordements.

Dans une installation double zone, la gestion des conduites demande davantage de planification que pour une thermopompe simple zone.

Chaque unité intérieure a besoin d’un circuit approprié vers l’extérieur, ce qui implique notamment des lignes frigorifiques, des connexions électriques ou de communication et la gestion des condensats.

Notre travail consiste à concevoir un trajet qui soit simultanément :

• techniquement conforme;
• aussi court et logique que possible;
• protégé contre les dommages;
• compatible avec les pentes nécessaires au drainage;
• accessible;
• visuellement acceptable sur la résidence.

Une erreur fréquente consiste à choisir les emplacements des unités intérieures sans penser immédiatement à ce qui se passera à l’extérieur du bâtiment. Une unité intérieure peut sembler parfaitement placée dans une pièce, mais nécessiter ensuite un parcours extérieur très compliqué.

Chez AirGreen, nous regardons les deux côtés du mur avant de confirmer l’emplacement.

Une alimentation électrique clairement regroupée près du condensateur

À droite de la MIDEA, la photographie montre également l’équipement électrique extérieur installé près de la thermopompe.

Cette proximité est importante pour le service et la sécurité de l’installation. Lorsqu’un technicien doit intervenir sur l’unité, il est utile que le moyen de coupure électrique soit clairement identifiable et accessible.

La documentation MIDEA indique une alimentation de 208/230 V, monophasée, 60 Hz pour les unités extérieures multizones présentées dans cette gamme.

L’installation électrique réelle doit cependant toujours être dimensionnée selon le modèle exact installé, sa plaque signalétique et les exigences applicables, et non simplement selon le nom commercial de la série.

C’est un point que nous vérifions systématiquement lors d’une installation CVAC.

MIDEA 28 : ce que la plateforme multizone permet techniquement

Le nom MIDEA 28 désigne une famille de solutions multizones particulièrement flexible. La documentation du fabricant présente une architecture compatible à la fois avec des unités sans conduits et différents appareils gainables.

La gamme comprend notamment des unités :

• murales;
• console;
• cassette;
• plafond-plancher;
• gainables à faible ou forte pression statique;
• de traitement d’air.

MIDEA présente sa gamme comme un système pouvant combiner des solutions ducted & ductless, donc avec ou sans conduits, selon la configuration du projet.

Dans une maison, cette flexibilité est très intéressante. Une zone peut, par exemple, se prêter parfaitement à une unité murale alors qu’un autre espace peut nécessiter une approche différente.

Pour cette installation de Venise-en-Québec, nous parlons d’une configuration double zone, mais le principe de la plateforme reste le même : sélectionner la combinaison autorisée qui correspond réellement aux charges de la maison.

Des performances qui dépendent de la combinaison exacte

Il est important d’éviter une simplification que nous voyons souvent lorsqu’un propriétaire compare des thermopompes : prendre la meilleure valeur SEER2 de toute une gamme et l’attribuer automatiquement à n’importe quelle combinaison.

Ce n’est pas ainsi qu’un multizone doit être évalué.

La brochure MIDEA fournit des performances différentes selon :

• le modèle de condensateur;
• le nombre d’unités intérieures;
• le type d’unités intérieures;
• la combinaison de capacités;
• la version Regular Heat ou Extreme Heat.

À titre de référence pour la gamme Extreme Heat, la documentation indique notamment une configuration extérieure de 27 000 BTU/h avec un rendement SEER2 de 23, un EER2 de 12,5, une valeur HSPF4 de 10,5, une alimentation 208/230 V et un niveau sonore extérieur indiqué à 61 dB(A) dans la configuration certifiée présentée.

Ces chiffres sont utiles pour comprendre le potentiel de la plateforme, mais ils doivent être associés à la combinaison AHRI exacte avant d’être utilisés pour comparer des équipements ou vérifier une admissibilité à une subvention.

Le dimensionnement d’une double zone demande plus qu’une addition de BTU

Supposons qu’une maison comporte deux zones nécessitant chacune une unité intérieure. Il serait tentant d’additionner simplement les capacités nominales inscrites sur les deux unités et de choisir un groupe extérieur en fonction du total.

Cette méthode peut donner une réponse trompeuse.

MIDEA publie des tableaux complets de combinaisons admissibles pour ses systèmes multizones. Le fabricant précise également que si la charge combinée des unités intérieures dépasse la capacité nominale disponible du condensateur, la capacité réellement distribuée peut être réduite, particulièrement en chauffage.

Pour nous, cela signifie qu’une sélection sérieuse doit regarder notamment :

1. les pertes de chaleur de chaque zone;
2. les gains solaires;
3. l’orientation des fenêtres;
4. le niveau d’isolation;
5. la hauteur des plafonds;
6. l’étage;
7. le volume réel à traiter;
8. les performances du condensateur à basse température;
9. la combinaison d’unités intérieures autorisée.

Une thermopompe double zone correctement dimensionnée est donc un système conçu, pas simplement deux appareils muraux reliés ensemble.

Ce projet de Venise-en-Québec montre comment nous abordons une installation CVAC multizone chez AirGreen

L’unité extérieure doit rester accessible après l’installation

La photo permet de voir le côté raccordement de la thermopompe.

Pour nous, cette accessibilité est importante. Une installation peut être esthétiquement discrète le jour où elle est terminée, mais devenir très problématique quelques années plus tard si un technicien ne peut pas accéder aux valves, aux panneaux électriques ou aux raccordements.

Nous cherchons donc un équilibre entre :

• discrétion;
• protection;
• dégagement;
• facilité d’entretien;
• passage des conduites;
• circulation d’air.

Sur cette réalisation, l’appareil n’est pas enfermé dans une structure décorative restrictive. Il demeure visible, mais surtout accessible et fonctionnel.

Le choix du mur n’est jamais uniquement esthétique

Le condensateur est placé devant une section de mur de brique, relativement isolée des ouvertures visibles sur la photo.

Avant d’installer une thermopompe, nous examinons la façade pour déterminer l’endroit le plus logique en tenant compte de plusieurs éléments.

Nous évitons notamment autant que possible :

• les endroits où le souffle gênera directement un passage;
• les secteurs constamment exposés à des accumulations;
• les emplacements trop serrés pour permettre l’entretien;
• les parcours qui imposent plusieurs dizaines de pieds de tuyauterie sans nécessité;
• les zones où les vibrations pourraient être particulièrement perceptibles à l’intérieur.

Ce travail de préparation devient encore plus important avec une MIDEA double zone, parce que deux réseaux intérieurs doivent être amenés vers un même point extérieur.

Technologie inverter : pourquoi elle convient bien à deux zones

Le compresseur inverter ne fonctionne pas uniquement à pleine puissance ou à l’arrêt. Il peut ajuster sa capacité en fonction de la demande.

MIDEA explique dans sa documentation que son système multizone peut adapter son rendement lorsque la température change en modulant le fonctionnement du compresseur et des ventilateurs. Lorsque toutes les pièces n’ont pas besoin de la pleine capacité simultanément, le système peut fonctionner à charge partielle.

Dans une installation double zone, cette caractéristique devient particulièrement pertinente.

Prenons un exemple concret. Le matin, les deux zones peuvent demander du chauffage. Quelques heures plus tard, le soleil peut augmenter rapidement la température dans l’une d’elles alors que l’autre demeure plus froide. Le besoin énergétique de la maison n’est alors plus le même.

La thermopompe doit pouvoir s’adapter à cette situation au lieu de fonctionner continuellement comme un appareil à capacité fixe.

SynchroConnect : une technologie intéressante pour les installations multizones

Une autre particularité décrite par MIDEA est la technologie SynchroConnect.

Avec plusieurs unités intérieures, les raccordements deviennent naturellement plus nombreux. Selon la documentation, le système peut effectuer un diagnostic de la correspondance entre le câblage et les conduites frigorifiques et, lorsque les conditions de raccordement prévues sont respectées, synchroniser les connexions correspondantes.

Cela ne dispense évidemment jamais l’installateur de réaliser correctement le travail ni de vérifier chaque circuit. Cela ajoute toutefois un outil de diagnostic utile lors de la mise en service d’un système multizone.

Les contrôles que nous effectuons avant de considérer l’installation terminée

Une thermopompe qui démarre n’est pas nécessairement une thermopompe correctement installée.

Lors de la mise en service, nous devons vérifier l’ensemble du système, notamment :

• l’étanchéité des raccordements frigorifiques;
• le vide réalisé avant la mise en service;
• les connexions électriques;
• la communication avec chacune des deux unités intérieures;
• le drainage;
• le fonctionnement en chauffage;
• le fonctionnement en climatisation;
• la réponse des commandes;
• le comportement simultané des deux zones;
• l’absence de vibration ou de bruit anormal.

Dans une installation double zone, nous portons également attention à la façon dont le système réagit lorsque les deux unités intérieures ne demandent pas exactement la même chose.

Les erreurs qui peuvent transformer une bonne thermopompe en mauvaise installation

Le choix de la marque ne peut jamais compenser un mauvais travail d’installation.

Parmi les problèmes que nous cherchons à éviter, on retrouve particulièrement :

Installer trop bas

Sur le marché québécois, une thermopompe utilisée pour le chauffage doit être pensée pour la neige et le dégivrage. L’installation sur supports, comme celle visible à Venise-en-Québec, aide à préserver un espace sous l’appareil.

Choisir un trajet de tuyauterie uniquement après avoir posé les unités

Le parcours des lignes doit être planifié avant le perçage. Cela limite les détours et améliore la finition.

Additionner les capacités intérieures sans vérifier les tableaux du fabricant

Les combinaisons multizones sont encadrées. Les tableaux MIDEA présentent de nombreuses possibilités, mais elles ne sont pas interchangeables au hasard.

Négliger l’accessibilité du service

Une installation extrêmement serrée contre un obstacle peut rendre une simple intervention beaucoup plus longue.

Croire qu’une thermopompe plus grosse est nécessairement meilleure

Un équipement excessivement dimensionné peut offrir un comportement moins adapté aux besoins réels du bâtiment. Le choix doit être fait selon la charge, pas selon une logique de « plus de BTU = mieux ».

Qu’en est-il de LogisVert et des aides financières?

Lorsqu’un propriétaire nous demande si une thermopompe MIDEA 28 est admissible à une aide financière, nous évitons de répondre uniquement à partir du nom de la série.

Pour les programmes d’aide, c’est généralement la combinaison certifiée exacte qui compte.

La brochure MIDEA associe par exemple différents groupes extérieurs Extreme Heat à des références AHRI spécifiques. Pour les configurations présentées avec unités murales All Easy Pro, elle indique notamment les références AHRI 215471457, 215471460, 215471463 et 215471466 pour différentes capacités multizones.

Avant de confirmer une aide disponible pour une installation à Venise-en-Québec, nous devons donc vérifier :

• le modèle extérieur exact;
• les modèles intérieurs;
• la combinaison certifiée;
• la référence AHRI correspondante;
• les critères actuels du programme concerné.

C’est la seule façon d’éviter de promettre une subvention basée sur une configuration qui n’est pas celle réellement installée.

Une installation qui résume bien notre approche AirGreen

Cette installation de thermopompe double zone MIDEA 28 à Venise-en-Québec paraît relativement simple lorsqu’on regarde uniquement l’appareil extérieur. C’est justement le signe d’un projet bien préparé : le résultat final doit être logique.

Nous avons ici une unité :

• surélevée sur supports métalliques;
• positionnée pour conserver un bon accès;
• reliée à deux zones intérieures;
• alimentée par une installation électrique extérieure regroupée à proximité;
• raccordée par des lignes organisées le long de la façade;
• intégrée à un bâtiment en brique sans multiplier les équipements extérieurs.

Pour un propriétaire qui compare une thermopompe multizone MIDEA, une thermopompe simple zone ou plusieurs systèmes distincts, notre conseil est de ne pas commencer uniquement par le prix ou le nombre de BTU.

Il faut commencer par la maison.

Quels espaces sont difficiles à chauffer? Quelles pièces surchauffent? Où peuvent être installées les unités intérieures? Quel trajet les lignes devront-elles suivre? Où peut-on installer le groupe extérieur sans créer un problème de neige, de bruit ou d’entretien?

C’est à partir de ces réponses que nous pouvons concevoir une installation réellement adaptée.

Chez AirGreen, nous réalisons ce type de projet CVAC à Montréal, Laval, Longueuil, sur la Rive Nord, sur la Rive Sud et dans plusieurs municipalités environnantes. Une MIDEA 28 peut offrir une solution multizone très flexible, mais sa performance finale dépend directement de la qualité du dimensionnement, des combinaisons sélectionnées et de l’installation.

À Venise-en-Québec, cette réalisation montre précisément ce que nous recherchons : un équipement bien positionné, une installation conçue pour notre climat et deux zones de confort alimentées par un seul système extérieur.
