À Chambly, une installation MIDEA 28 où le positionnement extérieur faisait toute la différence
Sur cette résidence de Chambly, notre travail ne consistait pas simplement à raccorder une thermopompe double zone MIDEA 28 et à mettre le système en marche. L’un des éléments les plus importants du projet était visible avant même d’ouvrir notre coffre à outils : il fallait choisir une position extérieure capable de concilier performance, dégagement, accès futur, protection hivernale et intégration propre à la façade.

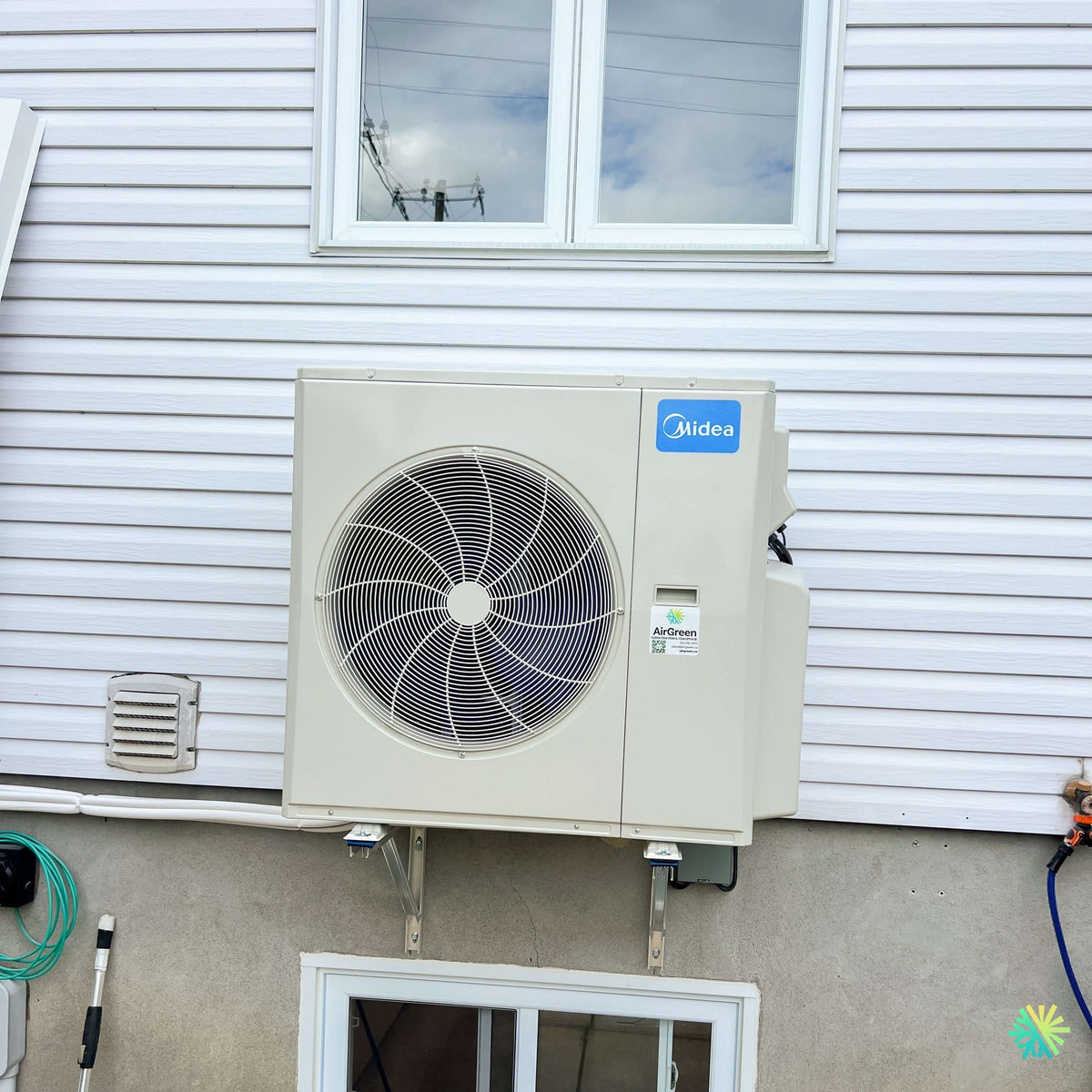

La photo prise après l’installation montre le résultat. Le groupe extérieur MIDEA est fixé sur de solides supports muraux métalliques, au-dessus d’une fenêtre de sous-sol, devant une section de fondation en béton et sous une fenêtre du rez-de-chaussée. La thermopompe n’est donc ni posée au sol ni installée sur une dalle. Elle est volontairement surélevée, avec un espace libre important sous l’appareil.
Ce détail est particulièrement pertinent au Québec.
À Chambly comme à Montréal, Laval, Longueuil, sur la Rive Sud ou sur la Rive Nord, une thermopompe destinée à contribuer sérieusement au chauffage doit être installée en tenant compte de la neige, de la glace et de l’eau produite pendant les cycles de dégivrage.
Ici, nous avons utilisé l’architecture du bâtiment à notre avantage plutôt que de considérer la façade comme une simple surface où fixer un condenseur.
Pourquoi une thermopompe double zone convenait bien à cette résidence
Le principe du multizone est simple, mais ses implications sont très intéressantes dans une maison : une seule unité extérieure peut alimenter plusieurs unités intérieures, chacune pouvant être réglée individuellement.
MIDEA décrit son système multizone comme une architecture permettant à un seul groupe extérieur de chauffer ou climatiser plusieurs pièces, avec un contrôle individuel de la température et de la programmation pour chaque unité intérieure.
Pour ce projet de Chambly, le choix d’une configuration double zone signifie donc que deux secteurs distincts de la résidence peuvent être desservis sans devoir installer deux condenseurs indépendants sur la façade.
C’est un avantage particulièrement concret lorsqu’un propriétaire souhaite :
- contrôler séparément deux étages;
- climatiser une aire ouverte et une zone de chambres;
- corriger une différence de température entre deux parties de la maison;
- réduire le nombre d’unités extérieures;
- conserver davantage d’espace autour de la propriété;
- obtenir un fonctionnement plus ciblé qu’avec un système ne possédant qu’une seule zone.
MIDEA souligne aussi que chaque unité intérieure peut être contrôlée indépendamment, ce qui permet de chauffer ou climatiser les espaces réellement utilisés plutôt que de traiter toute la maison de manière uniforme.
Une façade blanche où la qualité de finition reste très visible
Cette installation présente un autre défi que nous rencontrons souvent sur des maisons avec revêtement de vinyle clair : tout défaut de finition se voit immédiatement.
La thermopompe se trouve au centre d’une façade blanche particulièrement dégagée. Les supports, les conduites et le positionnement de l’appareil ne peuvent donc pas être improvisés.
Nous avons cherché à maintenir une géométrie propre :
- unité extérieure installée de niveau;
- supports alignés verticalement;
- espace libre suffisant sous l’appareil;
- condenseur positionné sans empiéter sur la fenêtre supérieure;
- conduites maintenues près de la façade plutôt que laissées en suspension.
Sur la gauche de l’image, les liaisons sont regroupées horizontalement le long de la jonction entre le revêtement et la fondation. Ce parcours garde une grande partie de la façade dégagée tout en dirigeant les conduites vers l’équipement.
Une installation CVAC réussie doit fonctionner correctement, mais elle doit aussi avoir l’air d’avoir été planifiée.
Pourquoi nous avons surélevé le groupe extérieur
Une thermopompe qui fonctionne en chauffage retire de l’énergie de l’air extérieur. Lorsque les conditions favorisent la formation de givre sur l’échangeur, le système doit périodiquement effectuer un cycle de dégivrage.
Cette opération produit de l’eau.
Pendant un hiver à Chambly, cette eau peut rapidement devenir de la glace si elle s’accumule sous l’appareil.
Le montage sur supports muraux visible sur la photo crée précisément l’espace dont nous avons besoin pour mieux gérer ces conditions hivernales. Il contribue à maintenir le groupe extérieur au-dessus :
- de l’accumulation normale de neige;
- de la glace pouvant se former au niveau du sol;
- des éclaboussures et de l’humidité permanente;
- de certains obstacles qui pourraient réduire la circulation d’air.
La présence de la fenêtre du sous-sol rendait toutefois le positionnement plus délicat : il fallait obtenir la hauteur recherchée sans installer l’unité inutilement haut et sans compromettre les ouvertures du bâtiment.
Les supports muraux ne sont pas un simple accessoire
Une unité extérieure multizone représente un poids considérable.
La brochure MIDEA montre, par exemple, que plusieurs groupes extérieurs de cette gamme fonctionnent en 208/230 V monophasé, 60 Hz, avec des dimensions et des poids qui augmentent selon la capacité.
À titre de référence technique, le modèle Extreme Heat de 27 000 BTU/h présenté par MIDEA mesure environ 37 1/4 po × 16 1/8 po × 31 7/8 po et pèse environ 168 lb net.
Nous ne pouvons pas déterminer la capacité exacte de l’unité installée à Chambly à partir de la photo seule, puisque sa plaque signalétique n’est pas lisible. Cette comparaison montre toutefois pourquoi le choix des supports et leur ancrage font partie intégrante de l’installation, et non d’un simple travail esthétique.
Les charges comprennent non seulement le poids statique de la machine, mais aussi les vibrations normales du compresseur et du ventilateur ainsi que les contraintes associées au climat extérieur.
Des tampons sous l’unité pour une installation plus soignée
La photo permet également d’observer des éléments de séparation entre la base de la thermopompe et ses supports.
Ce type de montage contribue à obtenir une assise propre et à limiter la transmission directe des vibrations mécaniques vers la structure.
Lorsqu’une unité est fixée sur le mur d’une résidence plutôt que posée sur une dalle indépendante, nous accordons une attention particulière aux vibrations.
Le propriétaire ne devrait pas remplacer le bruit extérieur d’une ancienne installation par une vibration perceptible à l’intérieur simplement parce qu’un support a été mal sélectionné ou mal fixé.
Le ventilateur devait rester complètement dégagé
Le grand ventilateur frontal visible sur la photo n’est pas un élément que l’on peut entourer d’obstacles sans conséquence.
Le groupe extérieur doit pouvoir aspirer et rejeter une quantité importante d’air.
Dans la gamme multizone présentée par MIDEA, les débits d’air extérieurs varient selon la capacité. Le modèle Extreme Heat de 27 000 BTU/h montré dans la documentation atteint par exemple un débit maximal de 2 148 CFM, avec un niveau sonore annoncé de 61 dB(A) pour cette configuration de référence.
Sur notre installation de Chambly, l’avant de l’unité reste complètement ouvert.
C’est exactement ce que nous recherchons : éviter qu’un balcon, une clôture, une haie dense, une remise ou un autre obstacle se trouve directement dans le flux d’air du ventilateur.
Une thermopompe n’a pas seulement besoin d’un endroit où être posée. Elle a besoin d’un volume d’air réellement disponible.
Pourquoi le MIDEA 28 est intéressant en configuration multizone
La plateforme multizone présentée par MIDEA ne se limite pas à une seule forme d’unité intérieure. Le fabricant prévoit des unités murales, consoles, cassettes, unités gainables et appareils de traitement d’air. La gamme est conçue pour combiner différents types de terminaux selon les besoins du bâtiment.
Cette flexibilité est particulièrement utile lors d’une rénovation.
Une maison n’est pas toujours composée de pièces identiques. Une grande aire ouverte peut demander une stratégie différente d’une chambre. Un sous-sol peut présenter une autre charge thermique. Un étage mansardé peut nécessiter un traitement spécifique.
La bonne approche n’est donc pas nécessairement de mettre deux unités intérieures identiques simplement parce qu’il s’agit d’un système double zone.
Nous dimensionnons chaque secteur selon ses besoins.
Technologie inverter : la capacité s’adapte à la demande
La technologie inverter constitue un autre élément important du fonctionnement MIDEA multizone.
Selon la documentation du fabricant, le système peut adapter sa capacité lorsque la température varie en modulant le fonctionnement du compresseur et des moteurs de ventilateur. Lorsque toutes les zones n’ont pas besoin de fonctionner à pleine demande, l’appareil peut travailler à charge partielle avec une consommation réduite.
Dans une maison double zone, ce comportement est particulièrement logique.
Supposons qu’une unité intérieure desserve l’aire de vie et l’autre une zone de chambres. Les besoins ne sont pas forcément identiques à 15 h, à 22 h et à 6 h du matin.
L’intérêt du système n’est donc pas uniquement de répartir l’air dans deux endroits. Il est aussi de permettre une gestion du confort correspondant davantage à la façon dont la maison est réellement occupée.
Le piège du « 12 000 + 18 000 = 30 000 BTU »
Lorsqu’un propriétaire compare des thermopompes multizones, l’une des erreurs les plus fréquentes consiste à additionner simplement la capacité nominale des unités intérieures et à considérer cette somme comme la capacité toujours disponible.
Un système multizone ne fonctionne pas exactement de cette manière.
MIDEA précise que lorsque la charge totale des unités intérieures dépasse la capacité nominale du groupe extérieur, la capacité réellement disponible à chacune peut être réduite, particulièrement en chauffage.
C’est pourquoi nous devons analyser la combinaison complète :
Unité extérieure
Elle détermine la capacité globale disponible et les possibilités de raccordement.
Unités intérieures
Leur dimensionnement doit correspondre aux zones réelles, pas à une estimation faite uniquement à partir de la superficie.
Combinaison approuvée
Les tableaux MIDEA prévoient des associations déterminées de capacités et de types d’unités intérieures. La brochure montre notamment plusieurs configurations en 6K, 9K, 12K, 18K et 24K selon le groupe extérieur utilisé.
Cette étape est essentielle pour éviter un système techniquement surchargé ou mal équilibré.
Ce que cette installation de Chambly montre sur une vraie thermopompe double zone bien intégrée
La particularité de ce chantier n’est pas un élément spectaculaire caché derrière la thermopompe. Elle réside plutôt dans l’ensemble des petites décisions qui rendent l’installation logique une fois terminée.
Aucun appareil au sol devant la fenêtre du sous-sol
Nous aurions pu rechercher une solution plus basse, mais cela aurait rapproché l’équipement de la neige et aurait pu encombrer davantage la zone de la fenêtre.
Le montage mural laisse le sol pratiquement libre.
Pour un propriétaire, cela peut faciliter :
- le déneigement;
- l’entretien extérieur;
- l’accès à la fenêtre;
- la surveillance du drainage hivernal;
- le nettoyage autour de l’unité.
La fenêtre du rez-de-chaussée reste dégagée
L’unité a été positionnée suffisamment bas pour ne pas masquer la fenêtre située au-dessus.
C’est un détail simple, mais important.
Sur certaines installations réalisées sans planification, le condenseur se retrouve trop proche d’une ouverture, créant une façade visuellement déséquilibrée ou compliquant certains travaux futurs.
Ici, les ouvertures du bâtiment et la thermopompe restent clairement séparées.
Les conduites suivent naturellement la maison
La ligne blanche visible à gauche de l’appareil reste proche de la jonction entre le revêtement et le béton.
Ce choix réduit l’impact visuel sur le parement blanc.
Lorsqu’un propriétaire nous demande une installation de thermopompe à Chambly, nous discutons autant du parcours des conduites que de l’emplacement de l’unité elle-même, particulièrement lorsque les lignes doivent traverser plusieurs mètres de façade.
La technologie SynchroConnect apporte une sécurité supplémentaire au multizone
Les installations multizones présentent davantage de correspondances entre circuits frigorifiques et branchements électriques qu’un système simple zone.
MIDEA intègre la technologie SynchroConnect, qui peut vérifier l’état des raccordements entre les unités intérieures et le condenseur et faciliter la correspondance entre conduites frigorifiques et câblage.
Pour nos techniciens, cette technologie constitue un outil supplémentaire lors de la mise en service.
Elle ne remplace pas les bonnes pratiques de raccordement, de tirage au vide, de vérification des connexions et d’essai du système. Elle contribue plutôt à sécuriser une architecture où plusieurs unités intérieures partagent le même groupe extérieur.
Rendement : il faut toujours vérifier la combinaison AHRI exacte
La documentation MIDEA contient plusieurs références AHRI pour la gamme Extreme Heat.
À titre d’exemple, la combinaison de référence utilisant le condenseur MO4HX-H27B-2A est associée au numéro AHRI 215471460.
Pour cette combinaison précise, MIDEA indique une capacité de refroidissement/chauffage de 27 000/27 000 BTU/h, un SEER2 de 23, un EER2 de 12,5 et un indice de performance de chauffage indiqué à 10,5 dans le tableau.
Ces données montrent pourquoi nous ne devrions jamais annoncer automatiquement le même SEER2 pour toutes les thermopompes portant le nom MIDEA 28.
Le rendement dépend de la combinaison certifiée exacte.
La même logique s’applique à une éventuelle subvention.
La brochure MIDEA fournit des références AHRI et des données techniques, mais elle ne confirme pas à elle seule l’admissibilité de cette installation particulière à un programme d’aide financière québécois. Pour une demande de LogisVert, par exemple, il faut valider la combinaison exacte installée et les critères du programme applicables au moment de la demande.
Les erreurs que nous cherchons à éviter sur ce type de chantier
Installer le condenseur trop près du sol
Ce qui semble convenable en juillet peut devenir problématique après plusieurs chutes de neige.
Bloquer l’évacuation frontale
Une thermopompe ne devrait pas souffler directement contre un obstacle placé à courte distance.
Négliger la solidité du support
Un groupe extérieur multizone peut être lourd. Le support et son ancrage doivent être adaptés à l’installation.
Choisir les BTU uniquement selon la superficie
Deux pièces de même dimension peuvent présenter des besoins thermiques différents selon leurs fenêtres, leur exposition et leur isolation.
Oublier l’entretien futur
Il faut penser à l’accès aux panneaux, aux raccordements et à l’échangeur avant que la première intervention de service soit nécessaire.
Confondre capacité intérieure et capacité extérieure
Les combinaisons multizones exigent une sélection technique cohérente. Une somme de capacités inscrites sur deux unités murales ne représente pas automatiquement la puissance simultanément disponible.
Une installation préparée pour le climat de Chambly
Chambly se trouve sur la Rive Sud de Montréal, dans un environnement où une thermopompe doit affronter de vraies conditions hivernales.
Nous regardons donc une installation comme celle-ci avec deux saisons en tête.
En été, nous voulons :
- une bonne circulation d’air;
- un rejet thermique dégagé;
- une installation stable;
- une climatisation efficace des deux zones.
En hiver, nous voulons également :
- garder l’appareil au-dessus des accumulations;
- laisser de l’espace pour l’eau de dégivrage;
- éviter que la glace bloque le bas du condenseur;
- maintenir les conduites protégées;
- conserver un accès raisonnable pour le service.
Le support mural visible sur cette réalisation répond précisément à plusieurs de ces enjeux en une seule décision d’installation.
Une thermopompe double zone n’est avantageuse que si les deux zones sont bien pensées
Nous insistons souvent sur ce point auprès de nos clients.
Le nombre de zones n’est pas un objectif en soi.
Deux unités intérieures correctement dimensionnées peuvent produire un excellent résultat lorsqu’elles desservent deux secteurs cohérents de la maison. À l’inverse, ajouter des zones sans analyser la circulation naturelle de l’air peut compliquer inutilement le système.
Nous évaluons notamment :
- où les occupants passent le plus de temps;
- quelles pièces ferment leurs portes régulièrement;
- où se trouvent les escaliers;
- quels espaces surchauffent au soleil;
- quelles zones deviennent plus froides l’hiver;
- comment l’air peut circuler d’une pièce à l’autre.
Cette analyse permet de tirer réellement profit du contrôle individuel que MIDEA prévoit pour son architecture multizone.
Une réalisation AirGreen représentative de notre manière de travailler
Cette installation de thermopompe double zone MIDEA 28 à Chambly montre bien notre approche chez AirGreen.
Nous ne considérons pas l’installation comme une simple succession d’étapes mécaniques.
Nous devons simultanément réfléchir à la machine, au bâtiment, au climat et à la façon dont le propriétaire utilisera son système pendant les années à venir.
Ici, la façade présentait une combinaison intéressante : revêtement de vinyle, fondation de béton, fenêtre de sous-sol, fenêtre supérieure et espace disponible relativement précis pour le groupe extérieur.
Notre solution a été de placer la thermopompe sur des supports muraux robustes, dans un secteur bien dégagé à l’avant et suffisamment surélevé pour mieux répondre aux conditions hivernales.
Le résultat est une installation compacte qui utilise un seul condenseur pour deux zones de confort, tout en préservant l’espace au sol autour de la résidence.
C’est cette même attention que nous apportons à nos projets de thermopompes, climatiseurs muraux et systèmes CVAC à Chambly, Longueuil, Montréal, Laval, sur la Rive Sud et sur la Rive Nord : une sélection technique sérieuse, un emplacement réfléchi et une installation qui reste cohérente bien après le départ de notre équipe.
