Une mise en service technique complète dans un espace extérieur étroit, avec contrôle du circuit frigorifique et protection contre les vibrations
Cette installation de thermopompe murale Samsung WindFree™ MaxHeat à Montréal-Nord illustre une étape que les propriétaires voient rarement : la mise en service technique de l’unité extérieure avant la fermeture complète du chantier.

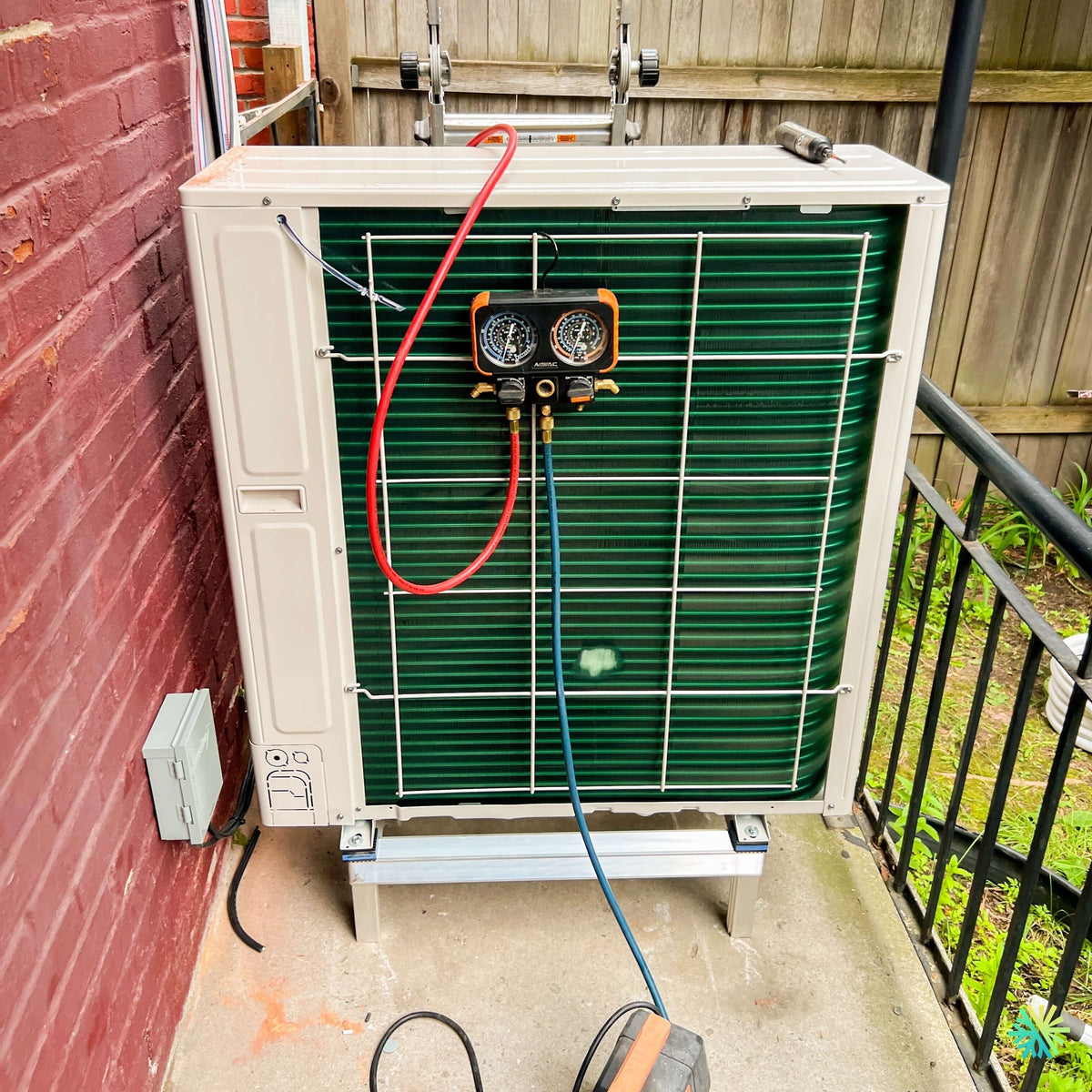

Sur la photo, l’échangeur arrière de la thermopompe est entièrement visible. Un ensemble de manomètres est raccordé au circuit frigorifique, tandis que les boyaux de service permettent à notre technicien de vérifier les conditions de fonctionnement de l’équipement. L’unité repose sur un support d’aluminium surélevé, dans un passage extérieur particulièrement étroit situé entre un mur de brique et un garde-corps métallique.
Cette configuration exigeait une planification précise. L’espace devait rester accessible, l’échangeur devait pouvoir aspirer suffisamment d’air, les vibrations devaient être limitées et les raccordements frigorifiques devaient être testés méthodiquement avant la mise en service finale.
Le résultat ne repose donc pas uniquement sur le choix d’une thermopompe Samsung adaptée au climat québécois. Il dépend également de la qualité de chaque étape invisible : préparation des conduites, étanchéité des raccords, mise sous vide, vérification électrique, contrôle des pressions et validation du fonctionnement en chauffage comme en climatisation.
Ce que montre réellement cette photo de chantier
La photographie a été prise pendant les procédures finales de l’installation CVAC. Le panneau de protection arrière est retiré ou ouvert afin de permettre l’accès visuel à l’échangeur et aux composantes nécessaires à la vérification.
Plusieurs éléments techniques sont clairement visibles :
- l’échangeur extérieur à ailettes;
- le réseau de tubes frigorifiques;
- le collecteur à manomètres raccordé au système;
- les boyaux de service;
- le support métallique surélevé;
- les coussinets antivibrations placés sous l’appareil;
- le sectionneur électrique installé sur le mur de brique;
- le dégagement conservé entre la thermopompe et le garde-corps;
- la surface de béton utilisée comme base stable.
Cette image représente un moment déterminant du projet. Une thermopompe peut être parfaitement droite et esthétiquement bien installée, mais son rendement dépend d’abord de la qualité du circuit frigorifique et de la précision de sa mise en service.
Chez AirGreen, nous ne considérons pas qu’une installation est terminée simplement parce que les unités intérieure et extérieure sont fixées. Le système doit être vérifié, testé et observé dans ses différents modes avant d’être remis au propriétaire.
Pourquoi la Samsung WindFree™ MaxHeat convenait au bâtiment
La gamme Samsung WindFree™ MaxHeat est conçue pour les propriétaires qui recherchent un appareil capable de climatiser efficacement en été et de continuer à chauffer pendant les périodes froides.
Selon la capacité et la combinaison exacte des unités intérieure et extérieure, certains systèmes de cette série peuvent fonctionner en chauffage jusqu’à environ -30 °C. Cette caractéristique est particulièrement pertinente à Montréal-Nord, où les températures hivernales peuvent imposer une forte demande de chauffage pendant plusieurs jours consécutifs.
Dans une configuration de 12 000 BTU, certaines combinaisons de la Samsung WindFree™ MaxHeat peuvent offrir un rendement pouvant atteindre environ 24 SEER2, avec une référence certifiée comme AHRI 215399291 pour une combinaison précise.
Il demeure toutefois essentiel de vérifier les numéros de modèle complets. Le nom WindFree™ MaxHeat désigne une famille d’appareils comprenant différentes capacités. Le rendement, la capacité de chauffage à basse température et l’admissibilité aux aides financières doivent toujours être confirmés à partir de la combinaison réellement installée.
La technologie WindFree™ et son intérêt dans un logement montréalais
La technologie WindFree™ agit principalement sur la manière dont l’unité intérieure maintient la température.
Lorsqu’un refroidissement rapide est nécessaire, l’unité utilise son volet principal pour déplacer un volume d’air important. Une fois la température demandée atteinte, l’appareil peut diffuser l’air à travers les nombreuses micro-ouvertures de sa façade.
Cette méthode permet de réduire la sensation d’un courant d’air froid concentré dans une seule direction. Elle est utile lorsque l’unité intérieure se trouve :
- dans une chambre;
- près d’un canapé;
- au-dessus d’un espace de travail;
- dans une pièce étroite;
- face à une zone fréquemment occupée.
La thermopompe maintient ainsi le confort avec un mouvement d’air plus discret. Cette caractéristique ne remplace pas un bon positionnement, mais elle améliore considérablement l’expérience quotidienne lorsque l’unité doit être installée dans une pièce où les occupants sont proches de l’appareil.
Un emplacement extérieur étroit entre la brique et le garde-corps
Le défi principal de cette installation à Montréal-Nord était la largeur limitée de l’espace disponible.
L’unité extérieure se trouve entre un mur de brique et un garde-corps. Cette disposition impose plusieurs contraintes :
- conserver un accès aux valves et aux panneaux de service;
- éviter que l’échangeur soit trop près du mur;
- maintenir une sortie d’air dégagée;
- permettre le nettoyage futur de la batterie extérieure;
- réduire la transmission des vibrations;
- protéger les conduites et le câblage;
- préserver une circulation raisonnable dans le passage.
Une thermopompe installée trop près d’un obstacle peut recirculer l’air qu’elle vient de rejeter. En été, l’appareil risque alors de réaspirer un air plus chaud. En hiver, il peut réaspirer un air plus froid et plus humide, ce qui réduit son efficacité et favorise le givre.
Dans ce projet, la machine a été positionnée de façon à utiliser l’espace disponible tout en conservant les dégagements nécessaires au fonctionnement et au service.
Pourquoi l’appareil a été surélevé
La thermopompe murale repose sur un support d’aluminium fixé sur la surface de béton. Cette structure maintient l’unité au-dessus du sol et lui procure une base stable.
La surélévation joue un rôle important pendant l’hiver. En mode chauffage, une thermopompe doit régulièrement dégivrer son échangeur extérieur. Pendant ce cycle, la glace accumulée fond et produit de l’eau sous l’appareil.
Si l’unité est placée directement sur le sol, cette eau peut regeler autour de sa base. Au fil des cycles, un bloc de glace peut se former et atteindre le dessous du cabinet.
Un support surélevé permet :
- d’améliorer l’écoulement sous l’unité;
- de limiter le contact avec la neige;
- d’éviter que la base reste dans l’eau;
- de faciliter le nettoyage;
- de conserver l’appareil plus accessible;
- de réduire le risque d’obstruction autour du drain de dégivrage.
Le choix de la hauteur doit toutefois être adapté à l’emplacement. Une structure trop haute peut devenir instable ou transmettre davantage de vibrations si elle n’est pas correctement dimensionnée et fixée.
Le rôle des coussinets antivibrations visibles sous l’unité
Des isolateurs sont placés entre la thermopompe et le support métallique. Ces petites pièces jouent un rôle important dans une installation résidentielle.
Un compresseur à vitesse variable fonctionne généralement de manière discrète, mais il produit toujours de légères vibrations. Celles-ci peuvent se transmettre au support, au béton, au mur ou au garde-corps lorsque l’unité est fixée sans isolation mécanique.
Dans certains bâtiments, une vibration peu perceptible à l’extérieur peut devenir un bourdonnement à l’intérieur. Le phénomène est particulièrement fréquent lorsqu’une structure métallique agit comme caisse de résonance.
Les coussinets antivibrations contribuent à :
- découpler l’unité du support;
- absorber une partie des vibrations;
- réduire les bruits structurels;
- protéger les points de fixation;
- améliorer le confort acoustique.
Leur efficacité dépend toutefois de leur positionnement, de leur charge et de la rigidité générale du support.
Le sectionneur électrique installé près de la thermopompe
À gauche de l’unité, sur le mur de brique, nous apercevons un boîtier électrique extérieur. Il s’agit du dispositif de coupure permettant d’isoler l’alimentation de la thermopompe à proximité de l’appareil.
Ce composant est essentiel pour la sécurité des techniciens. Lors d’un entretien ou d’une réparation, l’alimentation doit pouvoir être interrompue localement avant l’ouverture du cabinet.
L’installation électrique doit correspondre aux données de la plaque signalétique, notamment :
- la tension d’alimentation;
- l’intensité minimale du circuit;
- la protection maximale autorisée;
- le calibre des conducteurs;
- le type de disjoncteur requis;
- les exigences de mise à la terre.
Ces valeurs ne doivent pas être estimées seulement selon la capacité nominale en BTU. Deux thermopompes de même capacité peuvent exiger des protections électriques différentes.
À quoi servent les manomètres pendant la mise en service
Le collecteur à manomètres visible au centre de la photo permet au technicien d’observer le comportement du circuit frigorifique.
Les pressions ne doivent cependant jamais être interprétées seules. Elles varient selon :
- la température extérieure;
- la température intérieure;
- le mode de fonctionnement;
- la vitesse du compresseur;
- la vitesse des ventilateurs;
- la charge thermique du logement;
- le type de réfrigérant;
- le temps écoulé depuis le démarrage.
Sur une thermopompe à vitesse variable, les valeurs changent continuellement selon la demande. Il serait donc incorrect d’ajouter ou de retirer du réfrigérant uniquement parce qu’une pression semble différente d’une valeur observée sur un autre système.
Nos techniciens tiennent compte de l’ensemble des données disponibles : températures, pressions, longueur des conduites, spécifications du fabricant, courant électrique et comportement de la machine.
La mise sous vide : une étape invisible mais indispensable
Avant d’ouvrir les valves de service et de libérer la charge de réfrigérant de l’unité extérieure dans les conduites, le circuit doit être mis sous vide.
Cette procédure retire :
- l’air;
- l’humidité;
- les gaz non condensables;
- une partie des contaminants présents dans les conduites.
L’humidité constitue un risque sérieux pour le compresseur et l’huile frigorifique. Elle peut contribuer à la formation d’acides, à la dégradation de l’isolation interne et à une réduction de la fiabilité du système.
Une simple purge au réfrigérant ne remplace pas une mise sous vide correcte. Une installation rapide qui néglige cette étape peut fonctionner au départ, mais présenter des problèmes après quelques mois ou quelques années.
Les raccords évasés et le risque de fuite
Les thermopompes murales utilisent généralement des raccords évasés pour relier les conduites de cuivre aux unités intérieure et extérieure.
La qualité de ces raccords dépend de plusieurs gestes précis :
- couper le cuivre à angle droit;
- retirer les bavures sans contaminer le tuyau;
- placer l’écrou avant de réaliser l’évasement;
- former un évasement régulier;
- aligner correctement le raccord;
- serrer l’écrou au couple recommandé;
- effectuer un test d’étanchéité.
Un raccord trop lâche peut fuir. Un raccord trop serré peut fissurer le cuivre ou déformer l’évasement.
Une fuite lente n’est pas toujours détectée immédiatement. Le système peut perdre progressivement sa capacité, fonctionner plus longtemps, givrer ou arrêter sur un code d’erreur. Dans les cas les plus sévères, le compresseur peut être endommagé.
La vérification à l’azote avant la mise en marche
Lorsqu’elle est requise dans la procédure de chantier, une épreuve de pression à l’azote sec permet de vérifier l’étanchéité du circuit avant la mise sous vide.
L’azote est utilisé parce qu’il est sec, stable et non condensable. Il permet de mettre le réseau sous pression sans introduire d’humidité.
Pendant cette étape, nous inspectons notamment :
- les raccords évasés;
- les valves de service;
- les points de brasage, lorsqu’il y en a;
- les connexions près de l’unité intérieure;
- les conduites ayant subi une courbure importante.
La pression doit rester stable pendant la période d’observation prévue. Toute baisse doit être analysée avant la mise en service.
Pourquoi il ne faut pas ajouter du réfrigérant automatiquement
L’unité extérieure arrive généralement avec une charge de réfrigérant prévue pour une longueur déterminée de conduites. Une quantité supplémentaire peut être nécessaire lorsque la longueur dépasse celle incluse par le fabricant.
Cette quantité doit être calculée précisément selon les instructions techniques. Ajouter du réfrigérant « par précaution » est une erreur.
Une surcharge peut provoquer :
- une augmentation anormale des pressions;
- une consommation électrique excessive;
- une diminution du rendement;
- des arrêts de protection;
- une contrainte supplémentaire sur le compresseur.
Une sous-charge peut entraîner :
- une perte de capacité;
- une température de soufflage insuffisante;
- du givre;
- des temps de fonctionnement prolongés;
- une surchauffe du compresseur.
La charge doit donc correspondre à la combinaison d’équipements et à la longueur réelle des conduites.
Un échangeur extérieur qui doit rester propre et dégagé
L’échangeur vert visible sur la photo contient de nombreuses ailettes métalliques fines. Leur rôle est de transférer la chaleur entre le réfrigérant et l’air extérieur.
Ces ailettes peuvent accumuler :
- poussière;
- pollen;
- feuilles;
- débris végétaux;
- peluches;
- saletés transportées par la pluie.
Dans un passage étroit comme celui-ci, il est important de vérifier périodiquement l’arrière de l’unité. Une accumulation de saleté réduit le débit d’air et oblige la thermopompe à fonctionner plus intensément.
Le nettoyage doit être effectué avec une méthode adaptée. Un jet d’eau trop puissant peut plier les ailettes. Les produits corrosifs peuvent détériorer leur revêtement.
Lors d’un entretien CVAC professionnel, nous pouvons nettoyer l’échangeur, inspecter les connexions, vérifier les drains et confirmer le fonctionnement général du système.
La protection de l’unité pendant l’hiver
Une thermopompe ne doit pas être recouverte comme un climatiseur inutilisé. Elle doit pouvoir aspirer et rejeter de l’air pendant toute la saison de chauffage.
Le propriétaire doit plutôt :
- retirer la neige accumulée autour de l’appareil;
- conserver la partie supérieure dégagée;
- ne pas pousser la neige contre l’échangeur;
- vérifier que l’eau de dégivrage peut s’écouler;
- éviter les outils métalliques pour enlever la glace;
- ne jamais verser d’eau bouillante sur l’unité.
Une certaine quantité de givre est normale en chauffage. Le système déclenche alors un cycle de dégivrage. Pendant quelques minutes, le ventilateur extérieur peut s’arrêter et de la vapeur peut apparaître. Ce phénomène ne représente pas une panne.
Une couche de glace épaisse qui persiste après plusieurs cycles doit cependant être examinée.
Le dimensionnement de la thermopompe pour une résidence de Montréal-Nord
Le choix de la capacité en BTU doit être basé sur les caractéristiques du logement, et non uniquement sur la superficie.
Nous analysons notamment :
- la qualité de l’isolation;
- le nombre de murs extérieurs;
- les fenêtres;
- l’orientation du bâtiment;
- les infiltrations d’air;
- la hauteur des plafonds;
- la distribution des pièces;
- l’exposition au soleil;
- l’utilisation de l’espace;
- la présence d’un chauffage d’appoint.
Une unité surdimensionnée peut effectuer des cycles courts et contrôler moins efficacement l’humidité. Une unité trop petite peut fonctionner continuellement sans maintenir la température pendant les conditions extrêmes.
Dans les duplex, triplex et autres bâtiments fréquents à Montréal-Nord, la circulation de l’air entre les pièces doit aussi être considérée. Une seule unité murale peut très bien desservir une aire ouverte, mais elle ne distribuera pas nécessairement la même quantité de chaleur derrière plusieurs portes fermées.
Admissibilité possible aux aides financières
Certaines combinaisons de thermopompes Samsung WindFree™ MaxHeat peuvent être admissibles aux programmes de subvention offerts au Québec.
L’admissibilité dépend notamment :
- des modèles exacts installés;
- de la référence AHRI;
- de la capacité reconnue à basse température;
- de la certification applicable;
- du type de bâtiment;
- de la date d’achat et d’installation;
- des conditions du programme au moment de la demande.
Le nom de la série ne garantit pas automatiquement une subvention. Il faut vérifier la combinaison précise figurant sur la facture et sur les plaques signalétiques.
Nous recommandons également de conserver :
- la facture détaillée;
- la preuve de paiement;
- les numéros de série;
- les photos des plaques signalétiques;
- la référence AHRI;
- la documentation remise après l’installation.
Les erreurs à éviter lors d’une installation dans un passage étroit
Les emplacements comme celui présenté peuvent donner l’impression qu’il suffit de faire entrer l’unité dans l’espace disponible. Cette approche entraîne souvent des problèmes.
Les erreurs les plus fréquentes sont :
- placer l’échangeur trop près du mur;
- orienter le ventilateur directement vers un obstacle;
- rendre les valves de service inaccessibles;
- installer l’appareil directement sur le béton;
- oublier les isolateurs antivibrations;
- bloquer une partie du passage;
- négliger l’écoulement de l’eau de dégivrage;
- poser le sectionneur dans un emplacement difficile d’accès;
- comprimer ou plier excessivement les conduites;
- ne pas prévoir l’espace nécessaire au nettoyage.
Une installation professionnelle tient compte du service futur dès la première visite. La machine ne doit pas seulement fonctionner aujourd’hui : elle doit pouvoir être entretenue et réparée sans démontage inutile.
Le résultat AirGreen : une thermopompe vérifiée avant sa remise au propriétaire
Cette installation Samsung WindFree™ MaxHeat à Montréal-Nord combine un équipement adapté au climat froid et une mise en œuvre pensée pour un espace extérieur restreint.
Le support surélevé protège l’unité contre l’eau et l’accumulation de glace. Les coussinets contribuent à limiter les vibrations. Le sectionneur électrique offre un point de coupure accessible. Les dégagements ont été planifiés pour préserver la circulation d’air et faciliter l’entretien.
La présence des manomètres sur la photo montre surtout que notre travail ne s’arrête pas à la fixation de l’appareil. Le circuit frigorifique est contrôlé, les conditions de fonctionnement sont analysées et les raccordements sont vérifiés avant la fermeture du chantier.
Pour le propriétaire, cela signifie une installation conçue pour offrir :
- une climatisation efficace pendant les journées chaudes;
- un chauffage performant pendant l’hiver;
- un confort plus doux grâce à la technologie WindFree™;
- un fonctionnement modulant;
- une meilleure tranquillité d’esprit;
- un accès raisonnable pour l’entretien futur.
