Installation d’une thermopompe double zone MIDEA MIDEA 28 à Calixa-Lavallée, sur la Rive-Sud de Montréal

Une installation multizone où le parcours extérieur devait être aussi propre que performant

À Calixa-Lavallée, nous avons réalisé cette installation de thermopompe double zone MIDEA MIDEA 28 sur une propriété en maçonnerie où l’intégration extérieure représentait une partie importante du travail. La photo du chantier résume bien la difficulté: un mur de brique haut, plusieurs fenêtres réparties sur différents niveaux, un espace extérieur dégagé mais très visible, et surtout un parcours frigorifique qui devait monter sur une bonne hauteur sans donner l’impression d’avoir été ajouté après coup.

Le résultat repose sur un principe simple: une seule unité extérieure MIDEA pour alimenter deux zones intérieures, avec une distribution indépendante du confort. C’est précisément le rôle d’un système multizone. La documentation de Midea indique qu’une unité extérieure peut être raccordée à plusieurs unités intérieures, chacune pouvant être contrôlée séparément selon la température souhaitée dans la pièce.

Dans ce projet, nous ne voulions toutefois pas limiter notre réflexion à la capacité de chauffage et de climatisation. La tuyauterie devait traverser plusieurs niveaux de façade, la maçonnerie devait rester visuellement propre, le compresseur devait demeurer facilement accessible et les conduites extérieures devaient être protégées durablement.

Un détail visible immédiatement: le cache-tuyauterie noir sur toute la hauteur du mur

L’un des éléments les plus caractéristiques de cette installation à Calixa-Lavallée est le grand parcours vertical noir installé sur la façade de brique.

Plutôt que de laisser les conduites frigorifiques, les fils et autres raccordements visibles, nous avons regroupé le parcours dans un cache-tuyauterie extérieur dont la teinte foncée s’accorde avec les cadres de fenêtres et les autres éléments architecturaux du bâtiment.

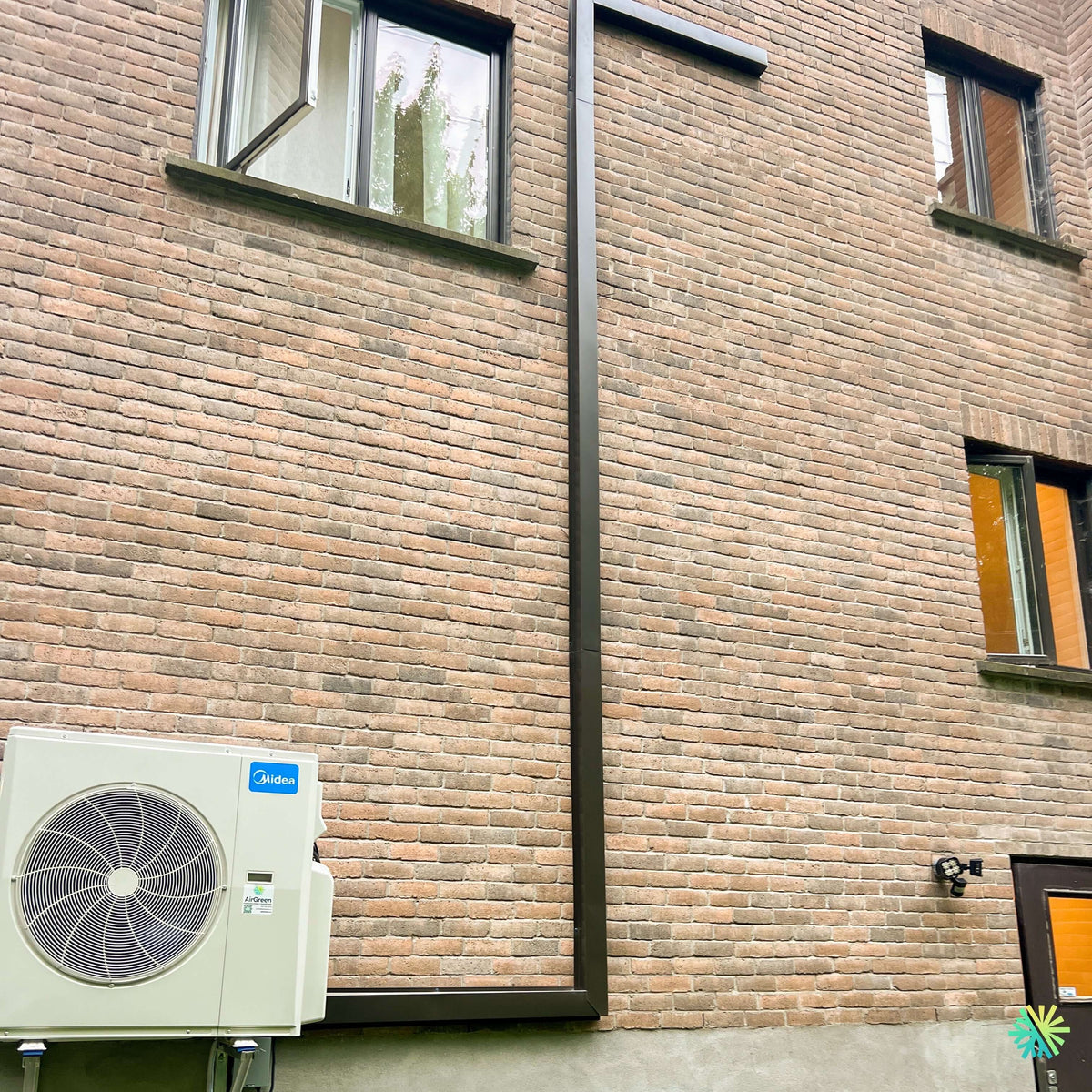

Sur la photo, le parcours commence près de l’unité extérieure, longe horizontalement la partie inférieure du mur, puis remonte presque verticalement entre les fenêtres. Ce choix permet plusieurs avantages:

• les conduites frigorifiques sont mieux protégées des intempéries et des impacts;
• la façade conserve une apparence beaucoup plus organisée;
• le cheminement reste lisible et accessible pour une future intervention;
• les changements de direction sont limités;
• le cache noir s’intègre naturellement aux cadres foncés existants;
• la montée verticale évite de multiplier les passages visibles autour des fenêtres.

Pour une thermopompe double zone, ce type de parcours peut demander beaucoup plus de préparation qu’une installation simple zone au rez-de-chaussée. Dès que les unités intérieures se trouvent plus haut ou dans des parties éloignées du bâtiment, nous devons planifier la longueur totale des conduites, les différences d’élévation, les points d’accès et la méthode de fixation.

Une installation sur mur de brique demande une approche différente

Un mur de brique ne se traite pas comme un mur recouvert de vinyle.

Les percements doivent être positionnés avec précision. Les fixations du cache-tuyauterie doivent être solides, mais elles doivent aussi respecter le support afin d’éviter des dommages inutiles à la maçonnerie. Les pénétrations doivent être correctement protégées contre l’eau.

Sur un projet comme celui-ci, une erreur de quelques centimètres au début du parcours peut devenir très visible après plusieurs mètres de montée verticale.

Nous préparons donc le cheminement complet avant de commencer les percements.

Cela semble évident après coup, mais c’est justement l’une des erreurs les plus fréquentes que nous voyons sur des installations existantes: une unité intérieure est positionnée selon le seul point de vue de la pièce, puis le parcours extérieur est improvisé. Il faut ensuite contourner une fenêtre, revenir vers un coin du bâtiment ou multiplier les raccords de finition.

Chez AirGreen, nous travaillons dans l’autre sens également: nous vérifions comment chaque décision prise à l’intérieur influencera le résultat extérieur.

Le compresseur MIDEA est installé sur supports muraux

Un autre détail important sur la photo est l’installation de l’unité extérieure sur des supports métalliques fixés au bâtiment.

Le compresseur n’est pas posé directement au sol.

Cette configuration offre plusieurs avantages particulièrement pertinents au Québec. Elle permet de maintenir l’appareil au-dessus du niveau immédiat du terrain, de faciliter la circulation d’air sous l’unité et de réduire le risque que la base du compresseur se retrouve entourée d’eau, de feuilles ou d’accumulations de neige.

Pour une thermopompe utilisée en chauffage, le dégagement hivernal autour du groupe extérieur est essentiel. Nous devons conserver suffisamment d’espace pour que l’air puisse circuler et pour que l’appareil puisse fonctionner correctement pendant les cycles de dégivrage.

La grande grille du ventilateur reste ici complètement dégagée. Le côté technique de l’appareil demeure également accessible, ce qui est important pour l’entretien CVAC, le diagnostic et les interventions futures.

Pourquoi la MIDEA 28 convient bien à une installation double zone

La famille Midea multizone a été conçue pour permettre une grande variété de configurations intérieures. La documentation du fabricant présente des unités murales, des consoles, des cassettes, des unités gainables et même des unités de traitement d’air pouvant être associées à certaines plateformes multizones.

Dans le cas de la plateforme correspondant à la MIDEA 28 Extreme Heat, la documentation technique identifie l’unité extérieure MO4HX-H27B-2A. Midea la classe comme une plateforme pouvant accepter jusqu’à quatre zones selon les combinaisons permises.

Dans notre installation à Calixa-Lavallée, elle est utilisée comme thermopompe double zone. Cela signifie que deux zones intérieures ont été retenues pour répondre aux besoins du bâtiment, et non que la plateforme est physiquement limitée à seulement deux connexions possibles.

Cette nuance est importante pour les propriétaires qui comparent plusieurs systèmes multizones. Le nombre maximal de ports ne détermine pas à lui seul la bonne configuration. Ce qui compte réellement est:

• la charge thermique de chaque espace;
• la puissance des unités intérieures choisies;
• la combinaison permise par le fabricant;
• la capacité réelle disponible lorsque plusieurs zones fonctionnent simultanément;
• les longueurs de tuyauterie;
• la performance recherchée en chauffage par temps froid.

27 000 BTU/h nominaux et un SEER2 de 23 dans la configuration Extreme Heat de référence

Dans la brochure Midea, la configuration Extreme Heat de référence utilisant le MO4HX-H27B-2A est donnée avec une capacité de 27 000 BTU/h en climatisation et 27 000 BTU/h en chauffage.

Le tableau du fabricant indique également:

• alimentation: 208/230 V, monophasée, 60 Hz;
• SEER2: 23;
• EER2: 12,5;
• indice saisonnier de chauffage indiqué à 10,5 dans le tableau;
• capacité de chauffage de référence de 27 000 BTU/h à 5 °F, soit environ -15 °C;
• débit d’air extérieur maximal: 2 148 CFM;
• niveau sonore extérieur indiqué: 61 dB(A).

Pour une propriété de Calixa-Lavallée, ces données sont beaucoup plus utiles qu’une simple mention «28 000 BTU».

En chauffage québécois, nous regardons toujours la performance du système lorsque la température extérieure descend. Une thermopompe peut afficher une excellente capacité nominale dans des conditions modérées, mais ce qui influence réellement le confort hivernal est la capacité qu’elle peut encore fournir lorsque le mercure chute.

Une thermopompe multizone ne partage pas automatiquement sa pleine puissance entre deux pièces

C’est un point technique important et souvent mal compris.

Si deux unités intérieures sont raccordées à une seule unité extérieure, cela ne signifie pas que chaque unité peut recevoir en permanence la totalité de la capacité nominale du compresseur.

Midea précise dans ses règles de combinaison que lorsque la capacité totale raccordée des unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité réellement disponible pour chaque unité peut être réduite, particulièrement en mode chauffage.

C’est pourquoi nous accordons autant d’importance au dimensionnement.

Installer deux unités intérieures plus grosses «pour être certain» n’est pas nécessairement une meilleure solution. Un système multizone doit être équilibré.

Une bonne sélection tient compte de la superficie, mais aussi de nombreux autres facteurs:

• orientation des fenêtres;
• niveau d’isolation;
• hauteur des plafonds;
• exposition au soleil;
• étage de la pièce;
• infiltration d’air;
• présence de grandes surfaces vitrées;
• usage réel des différentes zones.

Le contrôle indépendant des deux zones change réellement le confort

Le principal avantage d’une thermopompe double zone est la possibilité de traiter deux secteurs du bâtiment différemment.

Midea explique que chaque unité intérieure peut être commandée individuellement et que les utilisateurs peuvent choisir des températures différentes selon les espaces.

C’est particulièrement intéressant dans une maison à plusieurs niveaux.

Durant l’été, les étages supérieurs accumulent souvent davantage de chaleur. Une zone du rez-de-chaussée peut être confortable alors qu’une pièce plus haute exige encore de la climatisation.

En hiver, la situation peut s’inverser selon l’exposition, les fenêtres et les pertes thermiques.

Avec deux zones, le propriétaire ne dépend pas d’un seul point de diffusion pour toute la maison.

La technologie inverter module plutôt que de fonctionner uniquement en marche-arrêt

Le fonctionnement multizone bénéficie aussi de la technologie inverter.

Selon Midea, le système peut modifier sa capacité en fonction des variations de température en contrôlant le compresseur et les moteurs de ventilation. Lorsque toutes les zones n’ont pas besoin de la pleine capacité, l’équipement peut fonctionner à charge partielle avec une consommation réduite.

Cette modulation est particulièrement intéressante dans un système double zone.

Une pièce peut atteindre sa consigne avant l’autre. Le système n’a alors pas besoin de fonctionner constamment comme si les deux zones demandaient exactement la même quantité de chauffage ou de climatisation.

Pour le confort, cela peut aussi contribuer à réduire les variations brusques de température.

Ce que cette installation à Calixa-Lavallée montre sur la qualité d’un projet CVAC

La finition extérieure fait partie de l’installation, pas seulement de l’esthétique

Sur cette propriété, il aurait été possible de réaliser un parcours techniquement fonctionnel avec des conduites beaucoup plus apparentes.

Nous avons plutôt travaillé l’intégration.

La longue section verticale noire suit une ligne claire sur la façade. Elle ne zigzague pas entre les fenêtres. Elle n’est pas composée d’une série de petits morceaux orientés dans plusieurs directions. Le raccord horizontal rejoint ensuite directement l’unité extérieure.

Pour nous, ce type de finition est important car une installation de thermopompe reste visible pendant de nombreuses années.

Une bonne installation CVAC doit donc satisfaire plusieurs critères en même temps:

performance, accessibilité, protection mécanique, drainage, sécurité et apparence extérieure.

Les longues montées exigent davantage de préparation

La hauteur du parcours visible sur la photo signifie également que le chantier ne se limite pas au travail effectué au niveau du sol.

L’installation en hauteur implique une organisation particulière, notamment pour:

• travailler de manière sécuritaire;
• conserver un parcours parfaitement aligné;
• fixer solidement chaque section;
• effectuer les percements aux bons endroits;
• protéger les conduites pendant leur manipulation;
• éviter d’endommager la brique ou les cadres des ouvertures.

Cette partie du travail est souvent sous-estimée lorsque l’on compare deux soumissions.

Deux entrepreneurs peuvent proposer exactement la même thermopompe MIDEA, mais le résultat final peut être très différent selon la façon dont les conduites sont acheminées et protégées.

SynchroConnect ajoute une sécurité supplémentaire lors des raccordements

Les systèmes multizones comportent plusieurs circuits frigorifiques et plusieurs ensembles de câblage. L’identification correcte des raccordements est donc particulièrement importante.

Midea intègre une technologie appelée SynchroConnect. La documentation indique que le système peut vérifier l’état des connexions et synchroniser le câblage et les conduites frigorifiques correspondantes dans certaines situations.

Cela ne dispense évidemment pas l’installateur d’identifier soigneusement chaque zone.

Chez AirGreen, nous considérons les fonctions d’autodiagnostic comme un outil complémentaire. Elles doivent s’ajouter à une installation méthodique comprenant le contrôle des raccords, le tirage au vide, la vérification électrique, les essais de fonctionnement et la mise en service de chaque unité intérieure.

Le numéro AHRI doit toujours être associé à la combinaison exacte

La brochure Midea donne le numéro AHRI 215471460 pour la configuration de référence Extreme Heat du MO4HX-H27B-2A jumelé à un ensemble précis d’unités intérieures All Easy Pro.

Ce point est essentiel lorsqu’un propriétaire cherche à déterminer son admissibilité à une subvention Hydro-Québec LogisVert.

Dans un système multizone, il ne faut pas présumer qu’un numéro AHRI associé à l’unité extérieure s’applique automatiquement à toutes les combinaisons possibles de deux unités intérieures.

La bonne démarche consiste à vérifier la combinaison réellement installée.

Pour cette raison, lorsque nous préparons une installation AirGreen à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, nous vérifions les modèles précis des unités intérieure et extérieure lorsqu’une demande de subvention doit être préparée.

L’admissibilité et le montant applicable doivent toujours être confirmés selon la combinaison AHRI exacte et les règles du programme en vigueur au moment de l’installation.

Les erreurs à éviter sur une thermopompe double zone

Ce chantier de Calixa-Lavallée permet de résumer plusieurs erreurs que nous cherchons systématiquement à éviter.

Choisir le compresseur uniquement selon le total des BTU intérieurs

Additionner deux capacités intérieures et choisir mécaniquement l’unité extérieure correspondante est insuffisant. Les règles de combinaison du fabricant et la performance simultanée des zones doivent être vérifiées.

Improviser le parcours après l’installation des unités intérieures

Sur un mur de brique de plusieurs étages comme celui-ci, cela peut produire un résultat visuellement désordonné et rallonger inutilement les conduites.

Laisser les lignes frigorifiques exposées

Une conduite isolée laissée sans protection vieillit plus rapidement et dégrade l’apparence du bâtiment. Le cache-tuyauterie est ici une composante importante de la finition.

Installer l’unité extérieure trop près du sol

Pour une thermopompe appelée à fonctionner l’hiver, il faut tenir compte des accumulations de neige et du drainage produit par les cycles de dégivrage.

Bloquer l’accès au panneau de service

Le technicien doit pouvoir accéder aux raccordements et aux composantes sans démonter la moitié de l’installation.

Ce que le propriétaire obtient au quotidien

Après la mise en service, le propriétaire dispose d’un système permettant de chauffer et climatiser deux zones distinctes avec un seul groupe extérieur.

Le bénéfice n’est donc pas simplement d’avoir moins d’équipements dehors.

Il s’agit surtout de pouvoir adapter le fonctionnement de la maison selon l’usage réel des pièces.

Si une zone nécessite moins de climatisation, elle peut être réglée différemment. Si une autre zone doit maintenir une température plus élevée en hiver, son réglage peut être adapté indépendamment.

La brochure Midea met justement de l’avant cette possibilité de chauffer ou climatiser les espaces utilisés plutôt que de traiter toute la maison de manière identique.

Une installation qui restera accessible pour l’entretien

Nous pensons aussi à ce qui se passera plusieurs années après l’installation.

Le compresseur demeure accessible. Le ventilateur est dégagé. Le cache-tuyauterie protège les lignes tout en conservant un parcours facile à identifier.

Lors d’un entretien CVAC, ces éléments comptent.

Un technicien peut inspecter plus facilement:

• les raccordements électriques;
• l’état des conduites;
• le serpentin extérieur;
• les supports;
• les vibrations éventuelles;
• l’évacuation de l’eau;
• les panneaux de service.

Une installation bien préparée aujourd’hui simplifie souvent les interventions de demain.

AirGreen à Calixa-Lavallée et partout dans le Grand Montréal

Cette installation de thermopompe double zone MIDEA MIDEA 28 à Calixa-Lavallée représente bien notre manière d’aborder un projet multizone: partir des besoins réels du bâtiment, choisir une configuration adaptée et accorder autant d’attention aux détails d’installation qu’à la fiche technique de la machine.

Sur ce chantier, le long mur de brique rendait le parcours extérieur particulièrement visible. Le choix d’un cache-tuyauterie noir, la montée verticale alignée, la fixation du compresseur sur supports muraux et le dégagement de l’unité extérieure ont permis d’obtenir une installation beaucoup plus intégrée au bâtiment.

Nous appliquons la même approche pour nos projets de thermopompes murales, systèmes double zone, multizones et autres installations CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Chaque maison impose ses propres contraintes. Le meilleur système est donc celui dont la capacité, les unités intérieures, les conduites, l’emplacement extérieur et la stratégie de contrôle ont été pensés comme un ensemble.
