Installation d’une thermopompe double zone MIDEA MIDEA 28 à McMasterville, sur la Rive-Sud de Montréal

Une installation double zone pensée pour desservir deux niveaux sans encombrer la façade de la maison

À McMasterville, cette installation de thermopompe double zone MIDEA MIDEA 28 illustre très bien ce qui distingue un projet multizone soigneusement planifié d’une installation où l’on se contente simplement de raccorder deux unités intérieures à un compresseur extérieur. Ici, la configuration du bâtiment, la hauteur des parcours frigorifiques, la proximité d’une porte extérieure, le revêtement de vinyle et l’emplacement de l’alimentation électrique imposaient tous des choix précis.

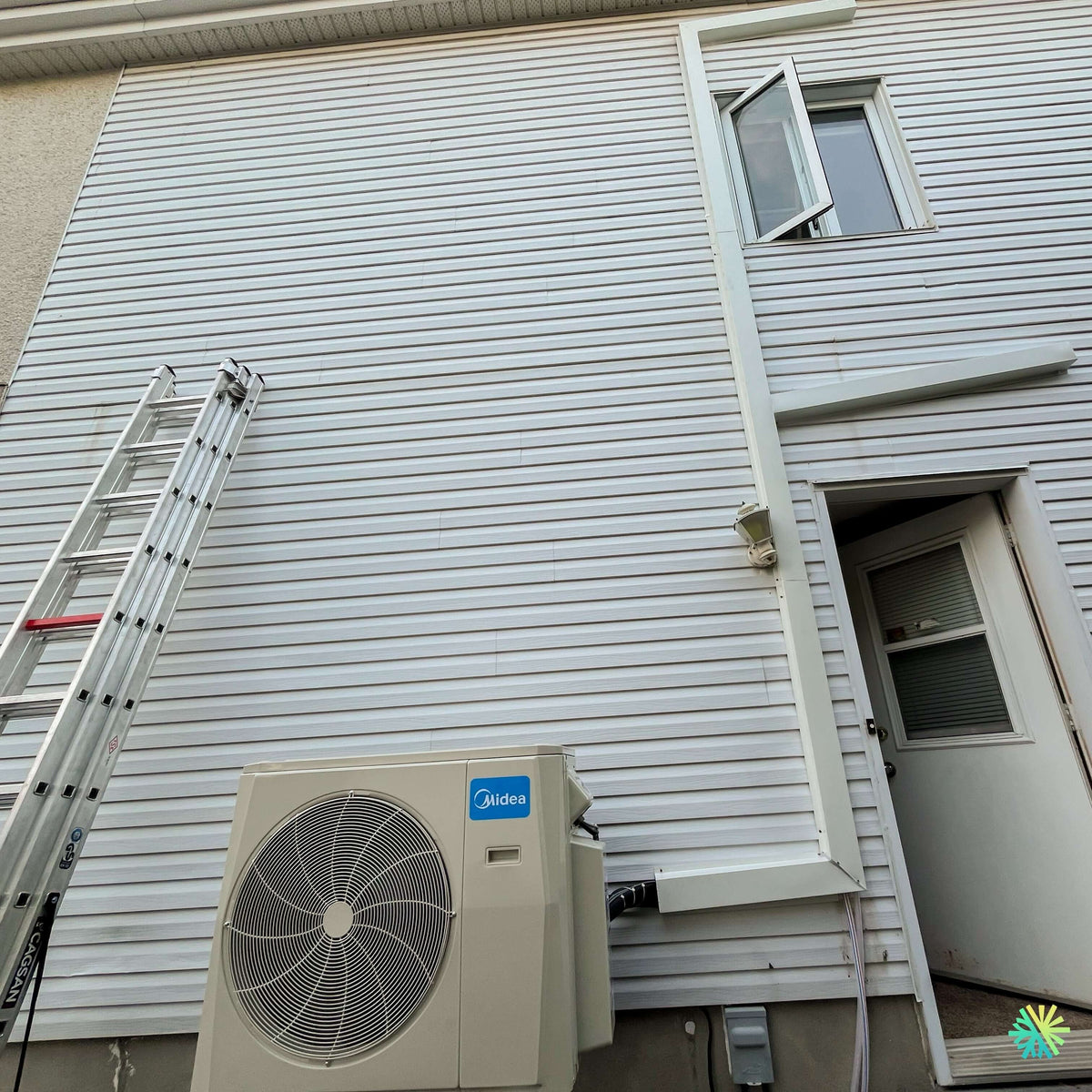

Sur la photo du chantier, on remarque immédiatement l’unité extérieure MIDEA installée contre un mur latéral recouvert de vinyle blanc. Le dégagement devant le grand ventilateur est préservé, tandis que les raccordements frigorifiques quittent le côté droit de l’appareil pour entrer rapidement dans un cache-tuyauterie. Le parcours se poursuit ensuite le long du bâtiment. La présence de l’échelle et la hauteur du cheminement montrent également l’importance du travail réalisé en hauteur pour acheminer les liaisons vers les zones à desservir.

Ce type d’installation est particulièrement intéressant dans les maisons de McMasterville, Beloeil, Saint-Basile-le-Grand, Mont-Saint-Hilaire et plus largement sur la Rive-Sud, où nous rencontrons régulièrement des propriétés à deux étages dont les besoins de confort diffèrent considérablement entre le rez-de-chaussée et les chambres.

Pourquoi une thermopompe double zone plutôt que deux systèmes indépendants?

Le principe du multizone est simple, mais son application demande une véritable planification CVAC. Un seul groupe extérieur peut alimenter plusieurs unités intérieures, chacune permettant de contrôler la température de l’espace qu’elle dessert. La documentation Midea décrit précisément cette architecture: une seule unité extérieure dessert plusieurs pièces et chaque unité intérieure peut être réglée individuellement.

Dans cette installation de thermopompe MIDEA 28 à McMasterville, deux zones ont été retenues. Cela permet d’adapter le fonctionnement de la thermopompe aux besoins réels de la maison plutôt que de traiter tous les espaces comme s’ils avaient toujours la même charge thermique.

Une chambre exposée au soleil en fin de journée ne réagit pas comme une pièce du rez-de-chaussée. Un étage peut accumuler davantage de chaleur durant l’été alors que, durant l’hiver, certaines pièces peuvent nécessiter davantage de chauffage. Avec deux unités intérieures, il devient possible de mieux répartir le confort.

Midea souligne d’ailleurs qu’un système multizone peut fonctionner à charge partielle lorsque toutes les pièces ne demandent pas simultanément du chauffage ou de la climatisation. L’onduleur ajuste alors la capacité en modulant le compresseur et les moteurs des ventilateurs.

La MIDEA 28: une unité extérieure plus polyvalente que ne le laisse croire l'appellation «double zone»

Un détail technique mérite d’être expliqué, car il est souvent mal compris lorsque les propriétaires comparent différentes soumissions de thermopompes multizones.

La MIDEA 28 utilisée pour ce type de projet appartient à la famille Midea multizone dont l’unité extérieure Extreme Heat de 27 000 BTU/h est identifiée MO4HX-H27B-2A dans la documentation technique. Cette plateforme peut être configurée avec jusqu’à quatre zones selon les combinaisons d’unités intérieures autorisées. La documentation Midea indique effectivement quatre ports disponibles pour la capacité de 27 000 BTU/h.

Le fait que notre installation de McMasterville soit une double zone signifie donc que nous utilisons deux zones pour répondre aux besoins précis de cette propriété; cela ne signifie pas que le compresseur appartient nécessairement à une plateforme limitée physiquement à deux raccordements.

Cette flexibilité est utile, mais elle ne veut pas dire qu’une unité intérieure supplémentaire peut être ajoutée arbitrairement plus tard. Avant toute modification, nous devons vérifier la capacité totale raccordée, les combinaisons approuvées par Midea, la longueur des conduites, la configuration électrique et les besoins thermiques réels.

C’est exactement le genre de détail que nous vérifions chez AirGreen avant de recommander une configuration multizone.

Des performances adaptées aux hivers québécois

Pour la configuration de référence Extreme Heat avec l’unité extérieure MO4HX-H27B-2A, la brochure Midea indique une alimentation de 208/230 V, monophasée, 60 Hz, une capacité nominale de 27 000 BTU/h en climatisation et 27 000 BTU/h en chauffage, un SEER2 de 23, un EER2 de 12,5 et une valeur HSPF indiquée à 10,5 dans le tableau du fabricant.

Le tableau indique également une capacité de chauffage de référence de 27 000 BTU/h à 5 °F, soit environ -15 °C, avec un COP de 2 dans la configuration testée.

Pour les propriétaires de McMasterville et de la Rive-Sud, ce sont des données beaucoup plus pertinentes qu’un simple nombre de BTU affiché dans une publicité. Lorsqu’une thermopompe doit réellement contribuer au chauffage en janvier et février, il faut regarder son comportement lorsque la température extérieure chute, et non uniquement sa capacité nominale dans des conditions douces.

Une unité extérieure qui demeure relativement compacte

La version 27 000 BTU/h documentée mesure environ 37 1/4 po de largeur, 16 1/8 po de profondeur et 31 7/8 po de hauteur. Son débit d’air extérieur maximal indiqué est de 2 148 CFM et son niveau sonore extérieur de référence est de 61 dB(A).

Ces dimensions prennent toute leur importance sur le chantier photographié.

Le mur disponible est interrompu par une porte extérieure, une fenêtre à l’étage et plusieurs éléments architecturaux. Une unité trop grande ou mal positionnée aurait pu compliquer la circulation près de la porte, l’accès aux raccordements ou le cheminement des conduites.

Nous avons donc intégré l’appareil à une zone du mur qui permet de conserver la façade du ventilateur libre tout en rapprochant le côté technique de la thermopompe du parcours frigorifique.

Le détail que l’on voit immédiatement sur cette installation: le cheminement des conduites

Sur une thermopompe multizone, l’esthétique extérieure dépend beaucoup du travail effectué après la sortie du compresseur.

Sur cette maison de McMasterville, nous avons regroupé les raccordements dans un cache-tuyauterie extérieur de couleur claire, cohérent avec le revêtement du bâtiment. Le résultat est nettement plus propre que des conduites de cuivre isolées laissées apparentes sur une grande portion du mur.

Le cheminement devait également composer avec la hauteur importante du bâtiment. Lorsque les unités intérieures sont installées sur différents niveaux, chaque pied de conduite supplémentaire a une incidence sur la préparation du projet. Les longueurs frigorifiques, les changements de direction, l’accès avec une échelle, le positionnement des percements et l’évacuation du condensat doivent être évalués avant le début des travaux.

Un parcours plus court n’est pas automatiquement le meilleur. Nous cherchons plutôt le parcours le plus logique techniquement, accessible pour l’entretien et visuellement acceptable pour la propriété.

Une évacuation de condensat qui ne doit jamais être improvisée

On aperçoit également sous le cache-tuyauterie une conduite transparente descendant vers le bas du mur. L’évacuation du condensat peut sembler être un élément secondaire d’une installation de climatiseur mural ou de thermopompe murale, mais les problèmes de drainage figurent parmi les défauts les plus désagréables lorsqu’un système est mal installé.

Une pente inadéquate peut favoriser la stagnation d’eau. Un parcours mal conçu peut provoquer un écoulement indésirable près d’une porte, d’un passage ou de la fondation. Lorsque le drainage gravitaire n’est pas possible, une autre stratégie, parfois avec une pompe à condensat, doit être envisagée.

Sur chaque chantier AirGreen, nous considérons donc le drainage comme une partie intégrante de l’installation CVAC, au même titre que la tuyauterie frigorifique.

L'alimentation électrique reste accessible

La photo montre aussi le dispositif électrique extérieur situé à proximité immédiate de l’unité Midea. Cette disposition facilite l’identification et l’accès aux composantes de service tout en gardant l’ensemble compact.

Dans une installation professionnelle, nous ne voulons pas seulement que la thermopompe fonctionne au moment du démarrage. Nous pensons également au technicien qui devra éventuellement effectuer une inspection, une mesure électrique, une vérification de pression ou une intervention sur l’unité extérieure plusieurs années plus tard.

C’est pourquoi l’accessibilité autour des panneaux de service et des raccordements constitue un élément important de notre planification.

MIDEA utilise aussi SynchroConnect pour simplifier les systèmes multizones

Le multizone multiplie les connexions entre l’unité extérieure et les unités intérieures. Plus il y a de zones, plus il devient important de s’assurer que le câblage et les circuits frigorifiques correspondent correctement.

Midea intègre à cette famille la technologie SynchroConnect. Selon la documentation du fabricant, le système peut diagnostiquer l’état des connexions et synchroniser les conduites frigorifiques avec le câblage correspondant dans certaines situations de raccordement.

Pour l’installateur, cela apporte une couche supplémentaire de vérification. Cela ne remplace toutefois pas une installation méthodique: l’identification des conduites, le travail du cuivre, les raccords, le tirage au vide, les essais et la mise en service doivent toujours être exécutés correctement.

Ce que nous vérifions avant d’installer une MIDEA 28 double zone

Pour un projet semblable à celui de McMasterville, notre analyse porte notamment sur:

• la charge thermique réelle des deux espaces, plutôt que de choisir automatiquement deux unités de même puissance;
• la capacité de l’unité extérieure et les combinaisons d’unités intérieures autorisées par Midea;
• l’emplacement de chaque unité murale afin d’assurer une bonne distribution d’air sans souffler directement sur un lit, un divan ou une zone de travail;
• le parcours et la longueur des conduites de réfrigérant;
• les possibilités de drainage par gravité;
• l’emplacement extérieur du compresseur, son accessibilité et le dégagement devant son ventilateur;
• l’alimentation électrique disponible et les exigences de protection du circuit;
• l’intégration des cache-tuyaux à la façade;
• l’accessibilité future pour l’entretien CVAC;
• la combinaison AHRI exacte lorsqu’une aide financière Hydro-Québec LogisVert est recherchée.

Cette dernière vérification est particulièrement importante sur un système multizone.

Attention: le numéro AHRI dépend de la combinaison complète, pas seulement du compresseur

La brochure Midea présente le numéro AHRI 215471460 pour le système Extreme Heat MO4HX-H27B-2A dans une configuration de référence composée d’unités murales All Easy Pro.

Il serait toutefois incorrect de conclure que toute installation double zone utilisant ce même compresseur possède automatiquement ce numéro AHRI.

Pour un système multizone, le numéro de certification applicable peut dépendre de la combinaison exacte d’unités intérieures. C’est essentiel lors de la préparation d’un dossier de subvention.

Hydro-Québec recommande d’ailleurs de rechercher une thermopompe admissible à l’aide de son numéro AHRI et précise que, lorsqu’il existe une différence entre l’outil en ligne et la liste officielle, c’est la liste des thermopompes admissibles qui prévaut.

Pour les installations réalisées à partir du 26 novembre 2025, Hydro-Québec précise également que les thermopompes doivent être certifiées ENERGY STAR pour être admissibles au programme LogisVert.

Nous vérifions donc toujours le modèle extérieur, les modèles intérieurs, la combinaison certifiée et la date d’installation avant d’annoncer un montant d’aide financière. Une estimation de subvention basée uniquement sur les mots «MIDEA 28» ou «27 000 BTU» n’est pas suffisamment précise.

Une leçon importante de ce chantier: prévoir le parcours extérieur avant de choisir l'emplacement intérieur

L’une des erreurs fréquentes dans les projets de thermopompes double zone consiste à choisir les deux emplacements intérieurs uniquement en fonction de ce qui paraît esthétique depuis les pièces.

Puis vient le moment d’installer les conduites à l’extérieur.

On se retrouve alors avec une descente au milieu d’une façade, un détour autour d’une fenêtre, un drainage problématique ou un accès particulièrement difficile au deuxième étage.

À McMasterville, la photographie du chantier montre exactement pourquoi nous réfléchissons dans les deux directions: de l’intérieur vers l’extérieur et de l’extérieur vers l’intérieur. La fenêtre haute, la porte, le revêtement, la hauteur du bâtiment et le positionnement du compresseur doivent fonctionner ensemble.

Nous cherchons à éviter les parcours inutiles tout en conservant un résultat propre.

Pourquoi ce type d’installation MIDEA double zone convient bien aux maisons de la Rive-Sud

À McMasterville, comme dans plusieurs secteurs de Longueuil, Boucherville, Saint-Bruno-de-Montarville, Beloeil, Chambly et Saint-Hubert, nous travaillons fréquemment sur des maisons où un système central complet n’est pas nécessaire ou où l’ajout de conduits serait trop invasif.

Une thermopompe multizone permet alors de cibler les secteurs prioritaires avec une seule unité extérieure.

L’intérêt n’est pas uniquement esthétique. Midea explique que le chauffage ou la climatisation peuvent être contrôlés indépendamment dans les différentes zones et que le système peut réduire sa consommation lorsque seulement une partie de la maison demande du chauffage ou du refroidissement.

Pour obtenir ce résultat dans la réalité, le dimensionnement reste déterminant. Une unité intérieure trop forte peut atteindre sa consigne trop rapidement et créer un confort irrégulier. Une unité trop faible peut fonctionner continuellement lors des journées extrêmes. Une capacité extérieure généreuse n’efface pas une mauvaise sélection des unités intérieures.

Midea rappelle d’ailleurs que lorsque la capacité totale des unités intérieures dépasse la capacité nominale du groupe extérieur, la puissance réellement disponible pour chacune peut être réduite, particulièrement en chauffage.

C’est pour cette raison que nous ne traitons jamais une installation multizone comme une simple addition de chiffres inscrits sur les boîtes.

Une installation propre aujourd'hui doit également rester facile à entretenir demain

Après la mise en service, une thermopompe commence une vie qui peut durer de nombreuses saisons de chauffage et de climatisation.

Nous voulons donc pouvoir revenir sur place pour effectuer l’entretien de la thermopompe, nettoyer les unités intérieures, inspecter le groupe extérieur et accéder aux composantes sans démonter inutilement des éléments architecturaux.

L’emplacement visible sur ce projet répond bien à cette logique: l’appareil extérieur demeure identifiable et accessible, les raccordements sont concentrés du côté technique et les conduites principales sont protégées dans leur cache.

Cette simplicité apparente est précisément ce que nous recherchons. Une bonne installation CVAC ne devrait pas attirer l’attention par des tuyaux désordonnés, des détours improvisés ou des composantes placées au hasard.

Le résultat à McMasterville

Le projet aboutit à une solution de chauffage et de climatisation double zone MIDEA reposant sur un seul groupe extérieur, avec un parcours frigorifique soigneusement intégré au revêtement de la maison.

Pour le propriétaire, le bénéfice quotidien est concret: deux secteurs peuvent être gérés selon leurs besoins respectifs sans installer deux compresseurs distincts à l’extérieur.

Pour nous, chez AirGreen, l’intérêt de cette installation est ailleurs aussi. Elle montre comment plusieurs détails relativement discrets — position du compresseur, cheminement vertical, cache-tuyauterie, drainage, alimentation électrique, accès en hauteur et combinaison des unités — doivent être coordonnés pour arriver à un résultat cohérent.

C’est cette approche que nous appliquons pour nos installations de thermopompes MIDEA, de systèmes multizones et d’autres équipements CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Lorsque nous préparons un projet, nous pouvons vérifier sur place les besoins de chaque pièce, les capacités appropriées, les possibilités de passage des conduites, les contraintes électriques et l’admissibilité potentielle aux aides financières. L’objectif n’est pas seulement d’installer une machine: il est de construire une configuration qui demeure logique une fois l’hiver québécois arrivé et qui s’intègre correctement à la propriété pour les années à venir.
