Installation d’une thermopompe double zone MIDEA MIDEA 28 à Saint-Antoine-sur-Richelieu, en Montérégie

Deux zones de confort, une finition intérieure particulièrement discrète : notre installation MIDEA 28 à Saint-Antoine-sur-Richelieu

À Saint-Antoine-sur-Richelieu, nous avons réalisé une installation de thermopompe double zone MIDEA MIDEA 28 destinée à offrir un contrôle plus précis du chauffage et de la climatisation dans deux secteurs distincts de la résidence. La photo prise après l’installation montre l’une des unités murales MIDEA en fonctionnement : façade blanche, afficheur numérique central allumé, volet de soufflage ouvert et intégration très sobre sur un mur de couleur claire.

Ce projet met en évidence un aspect parfois sous-estimé dans le choix d’une thermopompe multizone. La performance du condenseur extérieur est importante, mais le confort ressenti dépend tout autant de la sélection et du positionnement des unités intérieures. Une tête murale peut être techniquement bien dimensionnée tout en donnant un résultat médiocre si elle souffle directement sur un canapé, si elle est placée trop bas, si un mur empêche la distribution de l’air ou si son emplacement complique l’entretien.

À Saint-Antoine-sur-Richelieu, le résultat visible est volontairement épuré. L’unité est installée en hauteur, avec un dégagement perceptible sous le plafond. Aucun faisceau de conduites n’apparaît à côté de l’appareil sur la photo. Le plafond conserve également son luminaire encastré existant sans que l’unité murale vienne visuellement encombrer l’espace.

Le principe technique derrière cette installation est celui du multizone : une seule unité extérieure peut alimenter plusieurs unités intérieures, lesquelles peuvent être réglées individuellement selon les besoins de chacune des pièces. C’est précisément ainsi que MIDEA présente son architecture multizone dans sa documentation technique.

Pourquoi installer une thermopompe double zone plutôt qu’une seule unité murale?

Dans certaines maisons de la Rive-Sud et de la Montérégie, une seule unité intérieure peut très bien suffire, particulièrement lorsque le rez-de-chaussée est largement ouvert.

La situation change lorsqu’il faut traiter deux espaces thermiquement différents.

Une configuration double zone devient particulièrement intéressante lorsqu’il existe :

• un étage séparé du rez-de-chaussée;
• une chambre éloignée de l’espace principal;
• deux sections de la maison avec des expositions solaires différentes;
• un sous-sol et un étage principal à traiter séparément;
• une aire ouverte et une pièce fermée;
• une extension ou une section plus récente du bâtiment;
• des horaires d’occupation différents entre les deux espaces.

Avec une thermopompe double zone MIDEA, les deux unités intérieures ne sont pas simplement deux diffuseurs alimentés de la même façon. Chaque zone possède son propre contrôle. MIDEA précise que ce fonctionnement permet de régler individuellement les unités et de chauffer ou climatiser les pièces utilisées plutôt que de traiter inutilement l’ensemble de la maison.

Dans une résidence où une chambre est maintenue plus fraîche la nuit tandis que l’espace familial demande davantage de chauffage, cette possibilité devient particulièrement intéressante.

Une unité intérieure placée haut sur le mur pour mieux distribuer l’air

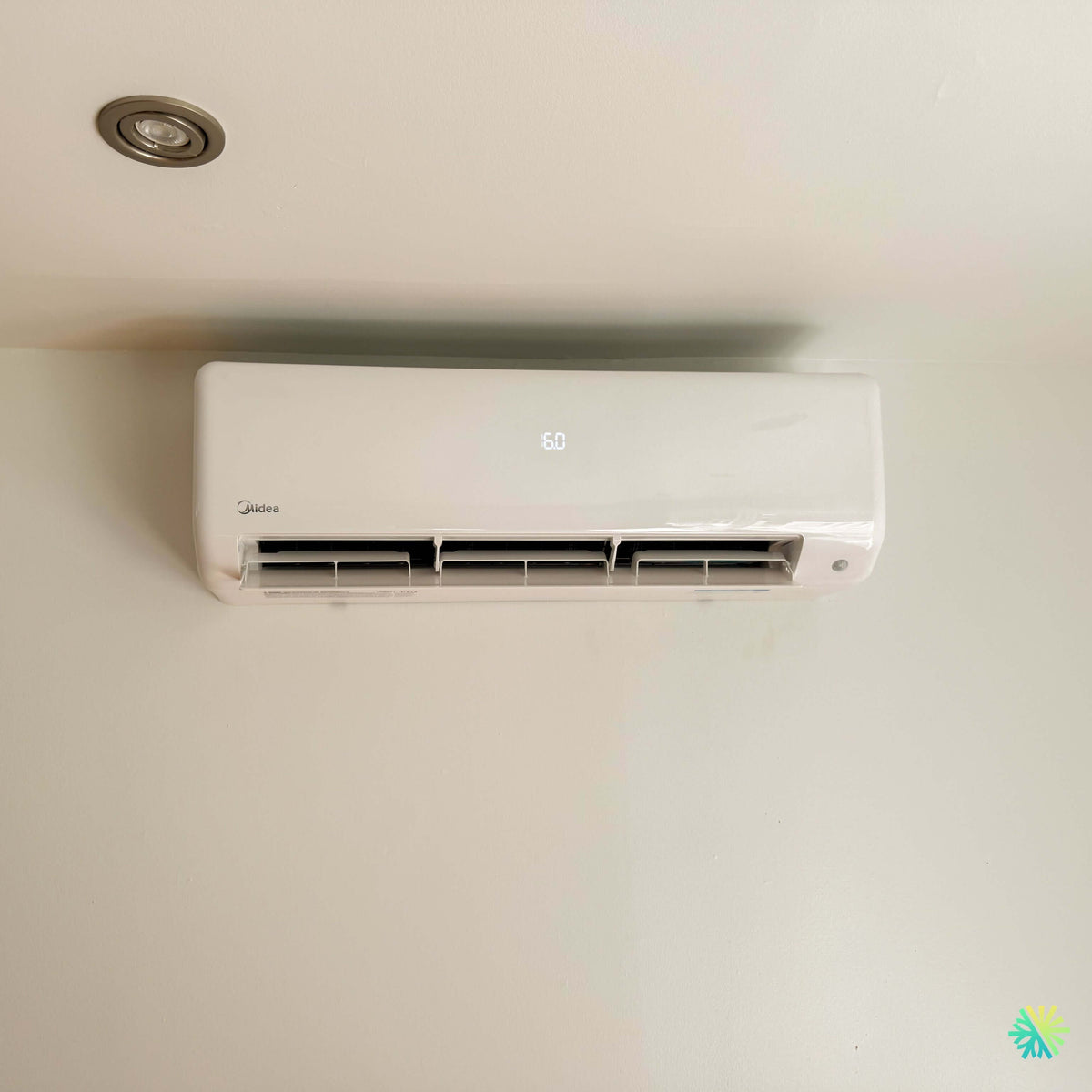

La photographie de notre installation à Saint-Antoine-sur-Richelieu permet d’observer directement le positionnement de l’unité murale MIDEA.

La tête est installée près du plafond, sans être appuyée directement contre celui-ci. L’espace restant au-dessus de l'appareil est important pour permettre l'installation, l'accès et la circulation d'air prescrits selon les conditions du chantier.

Cette hauteur présente également un intérêt pour la diffusion.

En climatisation, l’air refroidi tend naturellement à descendre. Une unité murale située en hauteur peut donc projeter l’air dans la pièce avant que celui-ci ne se répartisse progressivement.

En chauffage, la stratégie de soufflage et l’orientation des ailettes deviennent importantes pour envoyer l’air chaud suffisamment loin et limiter sa concentration dans la partie supérieure de la pièce.

Sur la photo, les volets de diffusion sont ouverts, ce qui permet de voir clairement la sortie d’air sur toute la largeur inférieure de l’appareil. L’afficheur numérique indique également « 60 » au moment de la prise de vue, montrant que l’unité avait été mise en fonctionnement.

Une installation où l’esthétique intérieure compte autant que la mécanique

Une thermopompe murale reste visible pendant de nombreuses années. Nous accordons donc une attention particulière à son intégration dans la pièce.

Ici, le blanc de l’appareil MIDEA se fond naturellement dans le mur et le plafond clairs. La façade est relativement simple, avec le logo MIDEA placé discrètement à gauche et l’affichage de température intégré au centre.

Un autre détail mérite l’attention : aucun cache-tuyaux intérieur n’est visible à côté de l’unité sur cette photographie. Le résultat obtenu est donc beaucoup plus propre qu’une installation où plusieurs pieds de conduits apparaissent horizontalement ou verticalement dans la pièce.

Le trajet exact des conduites ne peut pas être déterminé à partir de cette seule photographie, mais le résultat final confirme qu’elles n’encombrent pas le mur visible.

Pour nous, cette finition est importante. Une installation CVAC ne devrait pas donner l’impression qu’un appareil a simplement été ajouté après coup dans une pièce.

MIDEA 28 : la logique Inverter derrière le système

La plateforme multizone MIDEA repose sur une technologie Inverter. Contrairement à une logique très simple où le compresseur fonctionnerait uniquement à pleine puissance avant de s’arrêter complètement, la technologie Inverter permet d’adapter la capacité du système aux variations de la demande.

MIDEA explique que son système multizone ajuste la puissance en contrôlant notamment le fonctionnement du compresseur et des moteurs de ventilation. Lorsque toutes les pièces ne demandent pas simultanément leur pleine capacité, le système peut travailler à charge partielle.

Dans une installation double zone comme celle de Saint-Antoine-sur-Richelieu, cette modulation a beaucoup de sens.

Prenons un exemple concret. Une première unité intérieure peut desservir un espace fortement exposé au soleil, tandis que la deuxième traite une pièce située de l’autre côté de la maison. En après-midi d’été, la première zone peut demander beaucoup de climatisation pendant que la seconde n’a besoin que d’un faible apport.

L’intérêt du système multizone est précisément de pouvoir s’adapter à ce type de déséquilibre.

Deux unités intérieures ne signifient pas nécessairement deux demandes identiques

C’est l’une des notions les plus importantes à comprendre avant d’acheter une thermopompe double zone.

Nous ne dimensionnons pas automatiquement les deux unités de la même façon.

Deux pièces de superficie comparable peuvent avoir des charges thermiques très différentes en raison de :

la fenestration : une grande baie vitrée peut augmenter considérablement les gains solaires;

l’orientation : une pièce orientée au sud-ouest ne réagit pas comme une pièce située au nord;

l’isolation : une partie rénovée peut présenter moins de pertes thermiques qu’une section plus ancienne;

la hauteur des plafonds : le volume d’air à traiter peut varier considérablement;

les portes et cloisons : la circulation de l’air est souvent plus déterminante que la superficie totale;

l’utilisation de la pièce : une chambre, une cuisine et un bureau n’ont pas les mêmes apports internes ni les mêmes horaires.

C’est pourquoi nous regardons la configuration réelle du bâtiment avant de définir les capacités des unités intérieures.

Une gamme MIDEA avec plusieurs capacités murales possibles

La brochure multizone fournie par MIDEA montre une gamme étendue d’unités intérieures. Pour les unités murales All Easy Pro, le fabricant répertorie notamment des modèles de 6 000, 9 000, 12 000, 18 000, 24 000 et 30 000 BTU, ainsi que d’autres capacités dans la gamme complète.

Cette variété permet de construire une installation multizone en fonction des besoins de chaque espace au lieu d'utiliser systématiquement deux appareils identiques.

La documentation montre également que certaines unités murales peuvent fonctionner à des niveaux sonores très bas à vitesse réduite. Selon la capacité de l’unité All Easy Pro, les valeurs minimales indiquées dans le tableau descendent notamment autour de 16 à 20 dB(A) sur plusieurs modèles.

Il faut toutefois toujours associer ces valeurs au modèle intérieur exact : la photographie seule ne permet pas d'identifier avec certitude la capacité BTU de la tête visible dans cette résidence.

Ce que nous vérifions avant de fixer définitivement une unité murale

La position d’une tête de thermopompe est beaucoup plus difficile à modifier une fois le mur percé et les conduites installées.

Avant la fixation, nous analysons donc plusieurs éléments.

Le dégagement au plafond

Une unité installée trop près du plafond peut compliquer l’entrée d’air et l’entretien. Trop basse, elle peut devenir visuellement encombrante et distribuer l’air moins efficacement.

La trajectoire du soufflage

Nous cherchons à envoyer l’air dans la plus grande partie utile de la pièce, sans créer inutilement un courant d’air directement sur les occupants.

L’accès aux filtres

Le propriétaire devra nettoyer régulièrement les filtres. Il faut donc conserver une installation raisonnablement accessible.

L’évacuation du condensat

En climatisation, l’évaporateur produit de l’eau. La gestion du drainage est donc une partie essentielle de l’installation, même si elle n’est presque jamais visible sur les belles photos finales.

Le trajet des conduites frigorifiques

Plus le passage est réfléchi avant l’installation, plus nous pouvons limiter les détours, les cache-tuyaux inutiles et les éléments visibles.

Sur ce projet à Saint-Antoine-sur-Richelieu, l’aspect final de la tête murale montre justement une installation où la partie mécanique demeure très discrète dans la pièce.

Le dimensionnement d’un multizone : pourquoi l’addition des BTU peut être trompeuse

Un propriétaire peut voir deux unités intérieures et simplement additionner leurs capacités. Pourtant, le fonctionnement réel d’une thermopompe multizone est plus subtil.

MIDEA publie des règles de combinaison permettant de déterminer quelles unités peuvent être raccordées à chaque condenseur. La brochure comporte plusieurs tableaux spécifiques à ces associations.

Le fabricant apporte également une précision importante : lorsque la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité réellement disponible pour chaque unité peut être réduite, phénomène particulièrement notable en chauffage.

Voilà pourquoi un système affichant, par exemple, deux capacités intérieures ne doit jamais être évalué uniquement en additionnant les chiffres inscrits sur les deux têtes.

Chez AirGreen, nous regardons la combinaison complète.

Le même MIDEA 28 peut donner des performances différentes selon la combinaison

La documentation MIDEA illustre aussi une autre réalité importante : les performances SEER2, EER2 et de chauffage appartiennent à une combinaison certifiée, et non simplement au nom commercial de la gamme.

Dans les tableaux de la version Extreme Heat jumelée à des unités non gainables, MIDEA indique par exemple plusieurs condenseurs allant de 18 000 à 60 000 BTU, avec des références AHRI distinctes.

Pour le modèle extérieur Extreme Heat de 27 000 BTU MO4HX-H27B-2A, la combinaison de référence présentée dans la brochure affiche notamment :

• alimentation 208/230 V, monophasée, 60 Hz;
• capacité indiquée de 27 000 BTU/h en climatisation et 27 000 BTU/h en chauffage;
• SEER2 de 23;
• EER2 de 12,5;
• indice de chauffage indiqué à 10,5;
• référence AHRI 215471460 pour la combinaison publiée dans ce tableau.

Ces données sont très intéressantes pour comprendre le potentiel de la famille MIDEA 28, mais elles ne doivent pas être automatiquement attribuées à n’importe quelle installation double zone. La référence AHRI finale dépend des modèles effectivement jumelés.

Subvention Hydro-Québec : la référence AHRI exacte doit être validée

Cette distinction est également cruciale lorsqu’un propriétaire cherche une subvention pour thermopompe au Québec.

Nous ne recommandons jamais de conclure à l’admissibilité simplement parce que le condenseur appartient à la gamme MIDEA 28.

Il faut vérifier :

• le modèle extérieur;
• le ou les modèles intérieurs;
• la combinaison officiellement reconnue;
• la référence AHRI;
• les critères du programme en vigueur au moment du projet;
• la capacité de chauffage retenue dans le calcul de l’aide financière.

La documentation MIDEA fournit justement différentes références AHRI pour ses configurations Extreme Heat et Regular Heat, ainsi que pour les systèmes muraux et gainables. Cette traçabilité est indispensable lorsqu’une demande d’aide financière doit être préparée correctement.

SynchroConnect : une technologie intéressante pour les installations multizones

Un double zone signifie aussi davantage de raccordements qu’un système simple zone.

Il faut associer chaque circuit frigorifique et chaque connexion électrique à la bonne unité intérieure. Sur les installations comportant encore davantage de zones, cette organisation devient rapidement plus complexe.

MIDEA intègre dans cette gamme une fonction appelée SynchroConnect. Le fabricant indique que le système peut vérifier l’état des connexions et synchroniser les conduites frigorifiques avec le câblage dans certaines situations de raccordement.

Cette fonction ne remplace pas le travail de l’installateur, mais elle constitue une aide technique appréciable lors de la mise en service d’un système multizone.

Les erreurs que nous évitons sur une thermopompe double zone

Une belle unité murale ne garantit pas à elle seule une bonne installation. Sur nos projets de thermopompes à Montréal, Laval, Longueuil, sur la Rive-Nord, la Rive-Sud et en Montérégie, nous portons particulièrement attention à certaines erreurs récurrentes :

• installer une tête uniquement là où elle est la moins visible, sans tenir compte du mouvement de l’air;
• surdimensionner les unités « au cas où »;
• positionner les deux têtes sans analyser séparément leurs charges thermiques;
• choisir une combinaison intérieure/extérieure non adaptée;
• placer une unité trop près d’un plafond, d’une armoire ou d’un obstacle;
• souffler directement vers un lit ou une position assise;
• négliger la pente et la fiabilité du drainage;
• multiplier les conduits visibles alors qu’un trajet plus propre est possible;
• annoncer un rendement SEER2 sans vérifier le jumelage correspondant;
• annoncer une subvention avant la validation de la référence AHRI;
• rendre l’unité difficile d’accès pour le nettoyage des filtres et l’entretien CVAC.

Ce sont précisément ces détails qui distinguent une installation simplement fonctionnelle d’une installation pensée pour durer.

Ce projet à Saint-Antoine-sur-Richelieu illustre ce que nous recherchons chez AirGreen

Cette installation de thermopompe double zone MIDEA MIDEA 28 à Saint-Antoine-sur-Richelieu est intéressante parce que la partie visible du travail reste finalement très simple.

Une unité blanche.

Un mur clair.

Un affichage discret.

Une sortie d’air bien dégagée.

Aucune accumulation de conduits apparente autour de l’appareil.

Mais derrière cette simplicité se trouve toute la logique d’un système multizone : deux secteurs à traiter, des capacités à sélectionner, une combinaison à valider, un emplacement à déterminer, des conduites frigorifiques à installer, un drainage à prévoir, des raccordements électriques à compléter et une mise en service à effectuer correctement.

Un seul système extérieur peut gérer plusieurs espaces

MIDEA indique que son architecture multizone peut aller bien au-delà de deux zones selon le condenseur choisi. Dans la gamme présentée par le fabricant, certaines capacités permettent jusqu’à six zones, avec plusieurs types d’unités intérieures disponibles.

Le but n’est toutefois pas d’installer le plus grand nombre possible d’unités.

Dans ce projet, le double zone répond précisément au besoin d’obtenir deux secteurs de confort indépendants sans transformer la résidence en une accumulation d’appareils extérieurs.

Un confort indépendant dans chacune des deux zones

L’avantage devient particulièrement perceptible au quotidien.

Une personne peut demander davantage de climatisation dans une pièce exposée au soleil alors que l’autre zone est déjà confortable. La nuit, une chambre peut être réglée différemment de la pièce principale. Pendant une absence partielle, il devient également possible de réduire la demande dans une zone peu utilisée.

La documentation MIDEA confirme que la température et les modes peuvent être réglés individuellement afin d’adapter le confort aux différents espaces et à leur utilisation.

C’est cette capacité de zonage réel qui constitue l’intérêt principal d’une thermopompe double zone bien conçue.

AirGreen : installation de thermopompes MIDEA en Montérégie et dans le Grand Montréal

Chez AirGreen, nous réalisons des projets de thermopompes murales, thermopompes double zone et systèmes multizones MIDEA à Saint-Antoine-sur-Richelieu, mais aussi à Montréal, Laval, Longueuil, sur la Rive-Sud et la Rive-Nord.

Avant de proposer une configuration, nous cherchons à comprendre comment les pièces sont réellement utilisées, où l’air peut circuler, quelle capacité est nécessaire dans chaque zone et comment réaliser l’installation sans dégrader inutilement l’apparence intérieure ou extérieure du bâtiment.

Cette installation MIDEA 28 montre bien le résultat recherché : une solution CVAC techniquement cohérente, deux zones de confort indépendantes et une unité murale intégrée proprement dans la pièce.
