Installation d’une thermopompe double zone MIDEA MIDEA 28 Extreme Heat de 27 000 BTU à Mont-Saint-Hilaire

À Mont-Saint-Hilaire, une installation double zone où le positionnement extérieur compte autant que le rendement de la thermopompe

Sur cette installation réalisée à Mont-Saint-Hilaire, notre travail ne consistait pas simplement à raccorder deux unités intérieures à une thermopompe. Le défi était aussi d’intégrer proprement une thermopompe double zone MIDEA MIDEA 28 à une façade de brique, tout en tenant compte d’un facteur incontournable sur la Rive-Sud de Montréal : l’hiver québécois.

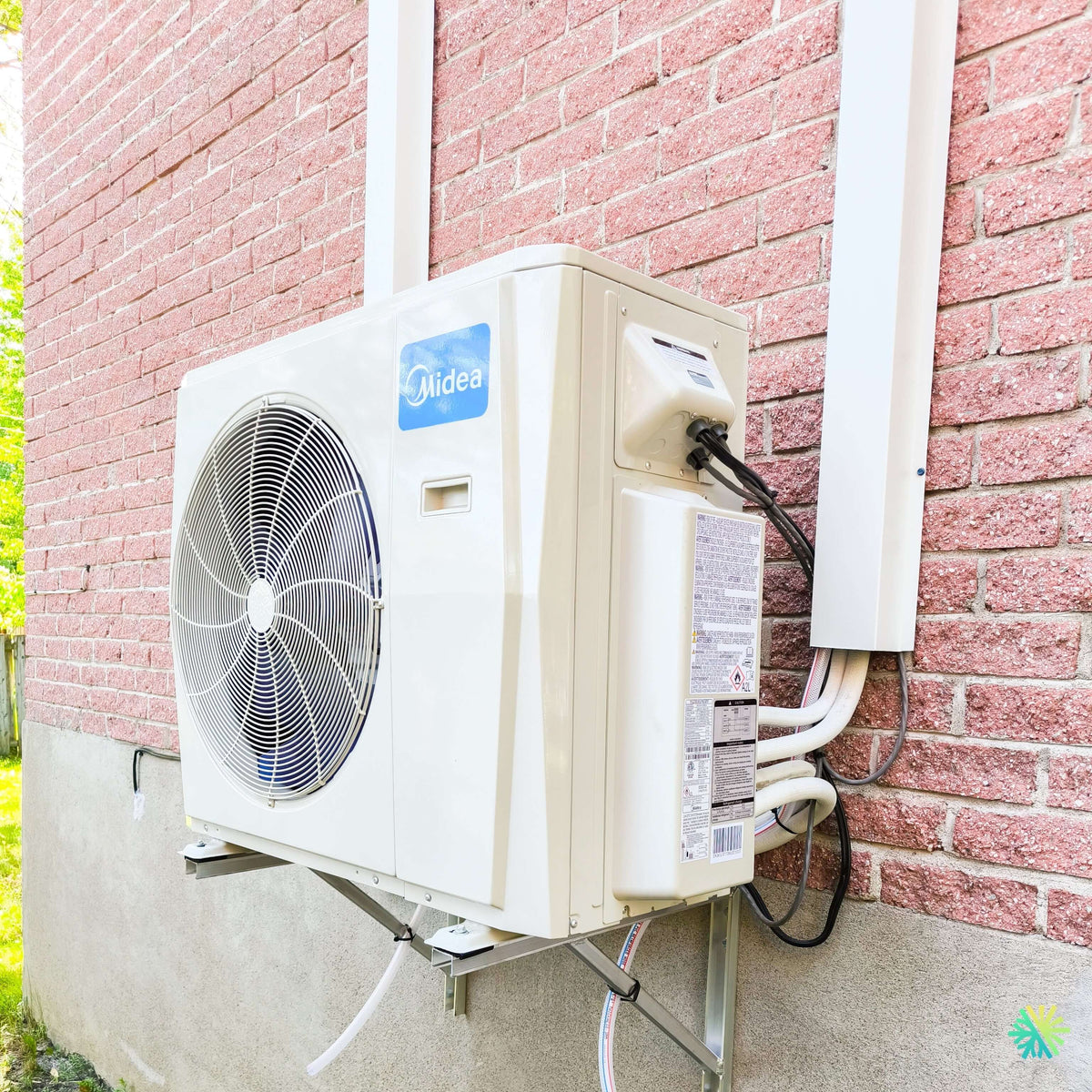

La photo de notre chantier permet de voir plusieurs détails qui font toute la différence. Le groupe extérieur MIDEA n’est pas posé directement au sol. Nous l’avons installé sur des supports muraux métalliques, avec des appuis sous les pieds de l’appareil. Les conduites frigorifiques sont regroupées du côté service, puis dirigées vers une gaine verticale blanche qui protège et organise le parcours vers les deux zones intérieures.

Ce type d’installation donne une apparence très simple une fois terminé. Pourtant, derrière cette simplicité se trouvent le choix de la hauteur, la répartition des lignes frigorifiques, la gestion du drainage, l’accès futur au condenseur, les vibrations, les dégagements et le dimensionnement des deux zones.

C’est justement là que se situe la différence entre l’achat d’une thermopompe et une véritable installation CVAC.

Une MIDEA 28 double zone : un seul condenseur pour deux espaces distincts

Le principe du multizone MIDEA est particulièrement adapté aux maisons où deux secteurs ont des besoins différents. Un seul groupe extérieur alimente plusieurs unités intérieures, chacune pouvant recevoir son propre réglage de température. MIDEA décrit précisément cette architecture : une unité extérieure peut chauffer ou climatiser plusieurs pièces grâce à plusieurs unités intérieures contrôlables séparément.

Dans le cas de cette installation de Mont-Saint-Hilaire, la configuration retenue est une double zone.

Cela peut être particulièrement pertinent pour traiter, par exemple :

• un rez-de-chaussée et un étage;
• une aire ouverte et une chambre;
• un salon très exposé au soleil et un secteur plus frais;
• une partie principale de la maison et une extension;
• deux espaces dont les horaires d’occupation sont différents.

L’avantage n’est donc pas seulement d’avoir deux diffuseurs. Il réside dans la possibilité de distribuer le confort là où il est réellement requis.

MIDEA précise d’ailleurs que le contrôle individuel des unités permet de chauffer ou climatiser les pièces utilisées plutôt que l’ensemble de la maison de la même manière.

Le cœur du système MIDEA 28 : 27 000 BTU et une plateforme qui peut gérer jusqu’à quatre zones

La configuration Extreme Heat de 27 000 BTU, associée au modèle extérieur MO4HX-H27B-2A, est une plateforme particulièrement intéressante puisque le condenseur est conçu pour une architecture pouvant aller jusqu’à quatre zones. La documentation MIDEA associe ce modèle à la référence AHRI 215471460.

Dans une installation double zone comme celle photographiée ici, nous n’utilisons donc pas nécessairement toutes les possibilités de raccordement du condenseur. Nous configurons le système selon les besoins réels du bâtiment et selon les combinaisons d’unités intérieures permises par le fabricant.

La documentation de MIDEA prévoit effectivement plusieurs combinaisons de capacités pour ce groupe extérieur, ce qui permet d’adapter les zones plutôt que d’installer systématiquement deux appareils identiques.

C’est important, parce qu’une chambre et une grande aire ouverte n’ont pas nécessairement besoin de la même capacité.

Des chiffres de rendement particulièrement intéressants pour le climat québécois

Pour le MO4HX-H27B-2A Extreme Heat, la documentation technique indique notamment :

• alimentation 208/230 V, monophasée, 60 Hz;
• capacité nominale d’environ 27 000 BTU/h;
• SEER2 de 23;
• EER2 de 12,5;
• rendement saisonnier de chauffage de 10,5 dans la fiche;
• débit d’air extérieur maximal indiqué à 2 148 CFM;
• pression sonore extérieure d’environ 61 dB(A);
• dimensions approximatives de 37 1/4 po × 16 1/8 po × 31 7/8 po;
• poids net d’environ 168 lb.

La gamme Extreme Heat MIDEA est également donnée pour une plage de fonctionnement en chauffage descendant jusqu’à -22 °F, soit environ -30 °C, ce qui constitue une caractéristique particulièrement pertinente pour une thermopompe à Mont-Saint-Hilaire et plus largement dans le Grand Montréal.

Il faut toutefois distinguer la température minimale de fonctionnement de la capacité réellement disponible à cette température. Lors du choix d’une thermopompe, nous regardons toujours la performance à différentes températures extérieures et non seulement le chiffre spectaculaire apparaissant dans la publicité.

La technologie inverter prend tout son sens avec deux zones

Une thermopompe multizone doit être capable de s’adapter à une charge qui varie constamment.

Si une seule zone demande beaucoup de chauffage tandis que la deuxième approche déjà sa température de consigne, le besoin total n’est pas le même que lorsque les deux espaces exigent simultanément leur pleine capacité.

La technologie inverter de MIDEA ajuste la puissance du système en modifiant le fonctionnement du compresseur et des ventilateurs. Lorsque la demande diminue, le système peut fonctionner à charge partielle avec une consommation réduite.

Pour nous, cette modulation est l’un des aspects les plus importants d’une bonne conception multizone : le confort ne consiste pas uniquement à atteindre une température, mais à la maintenir sans une succession inutile de démarrages et d’arrêts brusques.

Ce que montre notre photo : une thermopompe volontairement surélevée

Le détail le plus évident de cette installation à Mont-Saint-Hilaire est le support mural.

Nous avons fixé le groupe extérieur au bâtiment sur une structure métallique robuste plutôt que de l’installer directement sur une dalle au niveau du terrain.

Dans notre climat, cette approche présente plusieurs avantages lorsqu’elle est adaptée au bâtiment :

Dégagement par rapport à la neige. Une accumulation importante autour d’un groupe extérieur peut nuire à la circulation d’air. Le fait de surélever l’équipement contribue à conserver une zone plus dégagée autour de celui-ci.

Gestion du dégivrage. Une thermopompe produit de l’eau lors de ses cycles de dégivrage hivernaux. Le positionnement doit donc tenir compte de l’endroit où cette eau peut tomber, geler et s’accumuler.

Accès au service. Le panneau de raccordement et les éléments techniques demeurent accessibles pour un futur entretien CVAC ou une intervention.

Protection du groupe extérieur. Une installation directement au niveau d’un terrain où s’accumulent neige, glace, feuilles et eau présente des contraintes différentes d’une unité correctement dégagée du sol.

Sur la photo, on distingue également des éléments de découplage sous les pieds du condenseur. Leur fonction est notamment d’éviter un contact métal contre métal direct et de contribuer à limiter la transmission des vibrations à la structure.

Deux circuits frigorifiques bien organisés plutôt qu’un amas de conduites

Un autre élément très visible sur cette installation est le côté droit de la thermopompe.

Deux ensembles de conduites isolées rejoignent le groupe extérieur. Les courbes sont réalisées de manière progressive avant que les conduites soient reprises dans un cache-conduits vertical blanc.

C’est un détail esthétique, mais aussi technique.

Une installation multizone comporte davantage de conduites qu’un monosplit. Si leur parcours n’est pas planifié dès le départ, le résultat peut rapidement devenir encombrant.

Nous cherchons donc à organiser :

• les lignes de liquide et de gaz;
• leur isolation;
• le câblage d’alimentation ou de communication requis;
• les drains des unités intérieures;
• les passages muraux;
• les changements de direction;
• les accès à l’unité extérieure.

Sur ce chantier, la couleur claire de la gaine et de l’équipement crée également une séparation visuelle nette avec la brique rouge de la maison.

Le symbole A2L visible sur la machine : un détail à ne pas ignorer

Sur l’étiquette latérale du condenseur installé à Mont-Saint-Hilaire, on distingue clairement le pictogramme associé à un réfrigérant de classe A2L.

La MIDEA 28 MO4HX-H27B-2A utilise le R-454B, un réfrigérant A2L employé dans cette nouvelle génération d’équipements. Les caractéristiques publiées pour cette thermopompe confirment l’utilisation du R-454B.

Pour le propriétaire, cela change peu l’utilisation quotidienne de l’appareil. Pour l’installateur, c’est différent.

Le travail doit être réalisé avec les procédures, outils et méthodes appropriés à cette nouvelle génération de réfrigérants. Les raccordements frigorifiques, le tirage au vide, les essais d’étanchéité et la mise en service doivent être effectués avec rigueur.

Un appareil très performant ne compensera jamais un circuit frigorifique contaminé par l’humidité, un raccord qui fuit ou une mise en service bâclée.

Dimensionnement, subventions et détails qui déterminent la qualité d’une installation MIDEA 28

Deux grosses unités intérieures ne donnent pas automatiquement un meilleur système

L’une des erreurs les plus fréquentes avec une thermopompe double zone consiste à raisonner uniquement en additionnant les BTU des unités intérieures.

« Plus gros » ne signifie pas automatiquement « meilleur ».

MIDEA précise elle-même que lorsque la charge totale des unités intérieures excède la capacité nominale de l’unité extérieure, la capacité réellement disponible pour chaque appareil peut être réduite, phénomène particulièrement perceptible en chauffage.

C’est pourquoi nous devons considérer la maison comme un ensemble.

Pour chaque zone, nous regardons notamment :

• la superficie;
• l’isolation;
• le nombre et la dimension des fenêtres;
• l’orientation solaire;
• la hauteur sous plafond;
• l’étage où se trouve la pièce;
• les ouvertures vers les autres espaces;
• les pertes thermiques hivernales;
• le besoin réel de chauffage lorsque la température extérieure chute.

Sur certaines propriétés, deux unités de 12 000 BTU peuvent être pertinentes. Sur d’autres, une combinaison asymétrique sera beaucoup plus logique.

Le tableau des combinaisons MIDEA existe précisément pour cette raison.

Une machine de 27 000 BTU capable de quatre zones peut très bien être utilisée en double zone

Le nombre maximal de ports ne signifie pas qu’ils doivent tous être utilisés.

Le MO4HX-H27B-2A peut être configuré pour plusieurs unités, tandis que le projet photographié est volontairement une installation deux zones.

Cette réserve de flexibilité est intéressante, mais elle ne doit pas servir de prétexte pour créer une combinaison improvisée.

MIDEA propose une gamme très étendue d’unités intérieures : appareils muraux, consoles, cassettes, unités gainables et appareils de traitement d’air. La brochure mentionne sept catégories d’unités intérieures et une grande variété de configurations avec ou sans conduits.

Cette polyvalence nous permet de résoudre des problèmes très différents avec une même famille d’équipements.

Une belle installation extérieure peut encore être mauvaise si la mise en service est négligée

Les caches blancs et les supports métalliques sont immédiatement visibles sur une photo. Certaines des opérations les plus importantes ne le sont pas.

Avant de considérer une installation terminée, une équipe CVAC doit notamment s'assurer que le circuit frigorifique a été correctement préparé, que les raccordements sont étanches, que les drains fonctionnent, que les deux unités répondent aux commandes et que le système communique correctement.

MIDEA intègre d’ailleurs une technologie appelée SynchroConnect, conçue pour faciliter la vérification des connexions entre les circuits frigorifiques et le câblage des différentes unités d’un système multizone.

Cette fonction aide l’installateur, mais elle ne remplace évidemment pas une installation méthodique.

Les erreurs que nous cherchons à éviter sur une thermopompe double zone

Une installation comparable à celle de Mont-Saint-Hilaire mérite une attention particulière sur plusieurs points.

Installer le condenseur trop près du sol. Dans une région où les accumulations de neige sont importantes, la hauteur et l’environnement immédiat de la thermopompe doivent être planifiés avec soin.

Choisir l’emplacement uniquement pour réduire la longueur des conduites. Un parcours court peut être intéressant, mais pas au prix d’une mauvaise circulation d’air ou d’un accès de service impraticable.

Laisser les conduites sans protection ni organisation. Deux zones signifient plusieurs lignes visibles à l’extérieur. Leur trajet doit être pensé dès l’estimation.

Négliger les eaux de dégivrage. Une thermopompe en chauffage peut générer une quantité appréciable d’eau pendant le dégivrage. Il faut éviter de créer une masse de glace directement sous ou autour de l’équipement.

Surdimensionner systématiquement les têtes intérieures. La capacité totale doit rester cohérente avec celle du groupe extérieur et avec les règles de combinaison de MIDEA.

Promettre une subvention en se basant uniquement sur la marque. L’admissibilité doit être confirmée selon la combinaison exacte d’appareils et les règles du programme en vigueur.

MIDEA 28 et LogisVert : vérifier la combinaison exacte avant de confirmer le montant

Pour une installation réalisée actuellement au Québec, le programme LogisVert d’Hydro-Québec exige notamment que les thermopompes installées depuis le 26 novembre 2025 soient certifiées ENERGY STAR pour être admissibles. Pour une thermopompe air-air minibibloc, le système complet doit être neuf, inclure un groupe extérieur d’au moins 12 000 BTU/h en climatisation et respecter les autres conditions du programme.

La MIDEA 28 MO4HX-H27B-2A est commercialisée comme une thermopompe ENERGY STAR pour climat froid et porte la référence AHRI 215471460 dans sa configuration non gainable de référence.

Cela ne signifie toutefois pas que n’importe quelle combinaison de deux unités intérieures donne automatiquement droit à un montant déterminé.

Chez AirGreen, nous préférons vérifier :

1. le modèle extérieur exact;
2. les deux modèles intérieurs exacts;
3. la combinaison AHRI applicable;
4. la liste LogisVert en vigueur à la date de l’installation;
5. les conditions propres au logement et à la demande.

Hydro-Québec précise d’ailleurs que les modèles admissibles et les montants peuvent changer au fil du temps et qu’il faut consulter les listes correspondant à la période d’installation.

Cette vérification évite qu’un propriétaire choisisse une thermopompe principalement en fonction d’une aide financière qui ne correspondrait finalement pas à sa configuration précise.

Ce que nous recommandons de comparer dans une soumission de thermopompe double zone

Lorsque deux entrepreneurs proposent une MIDEA 28 ou deux systèmes multizones comparables, nous recommandons de ne pas comparer uniquement le prix final.

Une soumission sérieuse devrait permettre de comprendre :

• le modèle extérieur exact;
• la capacité du compresseur;
• les modèles et BTU des deux unités intérieures;
• la référence AHRI lorsque pertinente;
• le SEER2 et le rendement en chauffage;
• la performance à basse température;
• la méthode de fixation du groupe extérieur;
• le parcours prévu des conduites;
• ce qui est inclus dans les caches extérieurs;
• la gestion des drains;
• l’alimentation électrique nécessaire;
• les garanties;
• l’admissibilité réelle aux aides financières.

Deux soumissions peuvent afficher « thermopompe MIDEA double zone » et pourtant proposer deux installations très différentes.

Pourquoi cette installation de Mont-Saint-Hilaire représente bien notre approche

Ce chantier est intéressant précisément parce qu’il ne repose pas sur un détail spectaculaire.

Nous voyons plutôt une série de décisions cohérentes : condenseur MIDEA surélevé, support mural, isolation des conduites, organisation du côté service, protection verticale des lignes et configuration double zone adaptée à un seul groupe extérieur.

C’est ainsi que nous abordons nos projets chez AirGreen, que l’installation soit située à Mont-Saint-Hilaire, Montréal, Laval, Longueuil, sur la Rive-Nord ou ailleurs sur la Rive-Sud.

Le choix d’une thermopompe efficace est important. Le choix de l’endroit où elle sera installée, de la façon dont ses conduites seront acheminées et de la manière dont ses capacités seront réparties entre les pièces l’est tout autant.

Une MIDEA 28 de 27 000 BTU offre une plateforme technique particulièrement intéressante : technologie inverter, fonctionnement à très basse température, haut rendement saisonnier et grande souplesse dans le choix des zones. Mais ces caractéristiques prennent réellement leur valeur lorsque la conception et l’installation sont à la hauteur de l’équipement.

Pour un projet de thermopompe double zone à Mont-Saint-Hilaire ou dans le Grand Montréal, nous pouvons analyser la maison, déterminer les capacités appropriées pour chaque pièce, vérifier la combinaison MIDEA et planifier l’installation extérieure avant le début des travaux.
