À Chambly, une installation double zone intégrée avec précision sous une tuyauterie apparente
Une installation de thermopompe double zone devient particulièrement intéressante lorsque deux espaces doivent être chauffés et climatisés de façon indépendante, sans multiplier les unités extérieures. C’est exactement le principe retenu pour cette installation à Chambly, sur la Rive-Sud, avec une thermopompe MIDEA MIDEA28 multizone et des unités intérieures murales.
La photo prise pendant nos travaux montre bien un aspect que l’on retrouve souvent sur le terrain et beaucoup moins dans les fiches techniques : l’emplacement idéal d’une unité intérieure n’est pas simplement « un mur libre ». Ici, plusieurs conduites horizontales passent tout près du plafond. L’unité murale Midea devait donc être positionnée sous cette tuyauterie existante, tout en conservant une implantation logique pour la circulation d’air, le passage des raccordements, l’évacuation des condensats et l’accès futur pour l’entretien.
C’est dans ce type de situation que la qualité d’une installation CVAC se joue dans les détails.
Un système multizone : une seule unité extérieure, deux zones de confort
Le principe du système Midea multizone est simple : une seule unité extérieure dessert plusieurs unités intérieures, et chacune peut être contrôlée séparément en fonction de la température recherchée dans son espace. La documentation Midea précise notamment que les unités peuvent être réglées et programmées individuellement.
Dans cette installation de MIDEA28 double zone à Chambly, cette architecture présente un avantage très concret. Plutôt que d’installer deux condensateurs à l’extérieur pour deux zones, nous pouvons centraliser la production de chauffage et de climatisation autour d’une unité extérieure multizone, puis distribuer cette capacité vers deux unités intérieures.
Cela permet notamment de réduire l’encombrement extérieur et de mieux adapter le confort à l’utilisation réelle des pièces. Midea souligne d’ailleurs que le fonctionnement par zones permet de chauffer ou climatiser seulement les espaces utilisés plutôt que de traiter systématiquement toute l’habitation.
Pour un propriétaire à Chambly, Longueuil, Boucherville ou ailleurs sur la Rive-Sud, cette indépendance devient particulièrement appréciable lorsque les deux zones ont des expositions au soleil, des dimensions ou des habitudes d’occupation différentes.
Ce que la photo du chantier révèle sur notre méthode d’installation

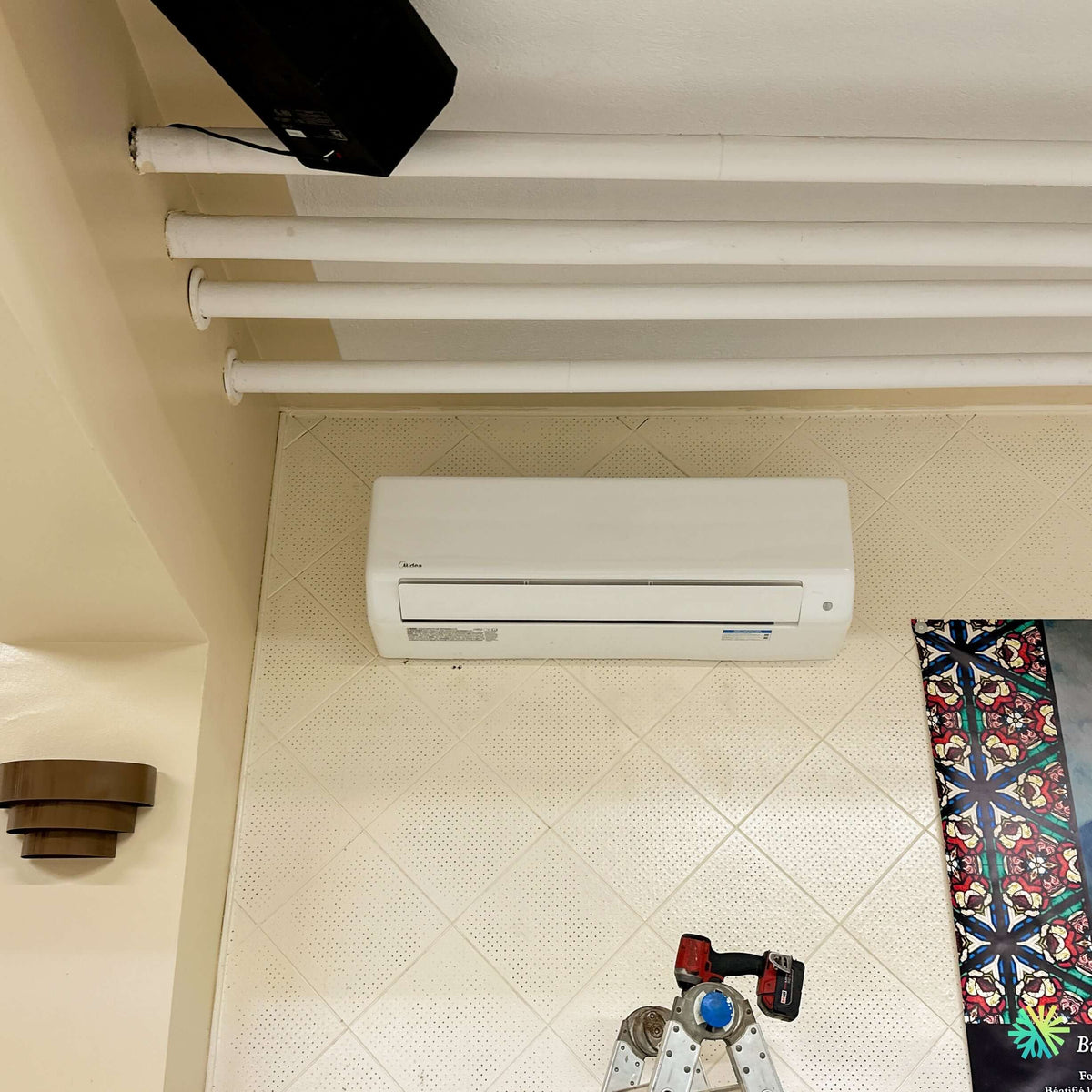

Sur la photo, l’unité intérieure Midea est installée sur une surface murale comportant un fini architectural texturé, immédiatement sous plusieurs conduites apparentes. La marge disponible dans la partie supérieure du mur n’était donc pas illimitée.
Nous devions tenir compte simultanément de la tuyauterie au plafond, de la hauteur de pose, du dégagement autour de l’appareil et de l’esthétique générale de la pièce.
Le résultat visible est une unité placée dans une zone dégagée du mur, sans empiéter sur les conduites existantes. Cette disposition permet également de conserver la façade et le volet de soufflage accessibles. C’est important : une thermopompe murale doit pouvoir être ouverte ultérieurement pour le nettoyage des filtres, l’inspection de l’échangeur et un éventuel entretien CVAC.
Pendant la pose, notre équipe doit également planifier ce qui ne se voit pratiquement plus une fois le travail terminé : trajectoire des lignes frigorifiques, câblage de communication, alimentation électrique, raccord d’évacuation et pente du drain.
Pourquoi la hauteur et les obstacles au plafond comptent réellement
Placer une unité intérieure aussi haut que possible n’est pas automatiquement la meilleure stratégie.
Une unité placée trop près d’une conduite, d’une poutre ou du plafond peut compliquer l’aspiration de l’air et surtout rendre l’entretien beaucoup plus difficile. À l’inverse, une unité installée trop bas peut diffuser l’air de manière moins appropriée dans la pièce et devenir plus intrusive visuellement.
Dans ce chantier de Chambly, la présence des conduites apparentes imposait donc une implantation mesurée plutôt qu’une position choisie arbitrairement.
C’est aussi pour cette raison qu’une estimation sur place conserve autant de valeur. Les dimensions d’une pièce ne racontent qu’une partie de l’histoire. La structure du bâtiment, les murs accessibles, les parcours possibles vers l’extérieur, les obstacles existants et la gestion du condensat peuvent modifier sensiblement la stratégie d’installation.
MIDEA28 : une thermopompe conçue pour le climat québécois
La série MIDEA28 ne se limite pas à la climatisation estivale. La documentation québécoise de Midea présente la gamme comme une solution simple ou multizone utilisant le réfrigérant A2L R-454B, certifiée Cold Climate V6.1, avec fonctionnement en chauffage jusqu’à -30 °C. Selon les combinaisons, la gamme atteint jusqu’à 27,4 SEER2 et jusqu’à 13,5 HSPF2.
Cette capacité de fonctionnement à basse température est particulièrement pertinente à Chambly et dans le Grand Montréal. Une thermopompe utilisée au Québec doit être sélectionnée pour une réalité beaucoup plus exigeante qu’une simple journée chaude de juillet. Elle doit également contribuer au chauffage lorsque la température extérieure chute fortement.
La technologie Inverter permet au compresseur de moduler son fonctionnement plutôt que de fonctionner uniquement selon un cycle marche-arrêt à pleine puissance. Midea décrit cette modulation comme une adaptation de la capacité en fonction des variations de température et de la charge réelle.
Cette modulation est particulièrement logique dans un système double zone, puisque les besoins des deux espaces ne sont pas toujours identiques au même moment.
Les données techniques qu’il faut réellement regarder sur une MIDEA28 multizone
Le nom « MIDEA28 » désigne une gamme et ne suffit pas, à lui seul, à déterminer la capacité exacte du condensateur utilisé sur chaque chantier. Le dimensionnement dépend des unités intérieures raccordées et des besoins thermiques des zones.
La documentation Midea Extreme Heat donne notamment comme référence la MO4HX-H27B-2A, une unité extérieure de 27 000 BTU/h qui peut desservir de une à quatre zones. Cette configuration sans conduits porte le numéro AHRI 215471460. Elle offre une capacité nominale de climatisation de 27 000 BTU/h, une capacité nominale de chauffage de 27 000 BTU/h, un SEER2 de 23, un EER2 de 12,5 et un HSPF2 région IV de 10,5. À -15 °C, Midea indique encore une capacité nominale de chauffage de 27 000 BTU/h, avec un COP de 2,0.
La brochure fournie confirme également le numéro AHRI 215471460 pour cette combinaison Extreme Heat et sa capacité nominale de 27 000 BTU/h.
Pour les installateurs, les informations électriques et frigorifiques sont tout aussi importantes. Pour cette déclinaison de 27 000 BTU, Midea indique notamment un MCA de 30 A, une protection maximale de 35 A, une alimentation de 208/230 V, monophasée, 60 Hz, du câblage de connexion AWG 14-4 et du R-454B. Les ports frigorifiques disponibles varient selon la capacité des unités intérieures raccordées.
Ces valeurs illustrent pourquoi nous ne dimensionnons jamais le disjoncteur, le câblage ou les lignes frigorifiques « par habitude ». La plaque signalétique et la documentation du modèle réellement installé doivent toujours dicter le raccordement final.
Le dimensionnement des deux zones est aussi important que le choix de la marque
Avec une thermopompe double zone, additionner deux valeurs de BTU et choisir automatiquement le condensateur immédiatement supérieur peut mener à une mauvaise configuration.
Midea publie des tableaux de combinaisons précisément parce que toutes les associations d’unités intérieures n’ont pas le même comportement. La documentation précise aussi que lorsque la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité réellement disponible pour chaque unité peut être réduite, particulièrement en chauffage.
Chez AirGreen, nous regardons donc la configuration comme un système complet : charge thermique des espaces, capacité des têtes, combinaison autorisée, longueur des lignes, emplacement du condensateur et conditions hivernales.
Une chambre, une grande aire commune ou une pièce fortement vitrée ne nécessite pas automatiquement la même capacité simplement parce que les superficies paraissent proches.
Ce que cette installation MIDEA28 à Chambly peut apprendre à un propriétaire avant de choisir sa thermopompe
Une belle unité intérieure ne compense jamais une mauvaise implantation. Le chantier de Chambly le montre bien : le travail commence par la compréhension du bâtiment, puis par le choix du système, et non l’inverse.
Les erreurs que nous cherchons à éviter sur une installation double zone
Plusieurs détails méritent une attention particulière lors d’une installation de thermopompe multizone :
- Choisir les BTU uniquement selon la superficie sans tenir compte de l’isolation, des fenêtres, de l’exposition et de la configuration des pièces.
- Placer l’unité murale trop près du plafond ou d’un obstacle, ce qui peut nuire à l’accès et compliquer le nettoyage.
- Négliger la pente du drain de condensat, avec un risque d’écoulement inadéquat ou de problème d’eau.
- Utiliser un diamètre de tuyauterie “standard” sans vérifier le modèle. Dans la série MIDEA28, les diamètres changent selon la capacité de l’unité intérieure.
- Ignorer les règles de combinaison multizone, particulièrement lorsqu’on raccorde plusieurs capacités à un même condensateur.
- Dimensionner le circuit électrique approximativement au lieu de respecter le MCA et la protection maximale prescrits.
- Considérer seulement la climatisation alors qu’au Québec la capacité de chauffage à basse température est déterminante.
- Oublier l’accès futur pour l’entretien, ce qui transforme un simple nettoyage en intervention inutilement complexe.
Ces éléments sont valables à Chambly, mais également pour nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Une technologie utile : SynchroConnect
Les installations multizones comportent davantage de raccordements qu’une thermopompe simple zone. Chaque unité intérieure possède ses lignes frigorifiques et son câblage de communication, ce qui augmente le nombre de connexions à gérer au condensateur.
Midea intègre à sa plateforme multizone la technologie SynchroConnect. Selon la brochure, le système peut effectuer un diagnostic des connexions et synchroniser les lignes frigorifiques et le câblage lorsque les raccordements ont été effectués sur des ports différents.
Cela ne remplace évidemment pas une installation méthodique, les tests d’étanchéité, la mise sous vide et la mise en service. C’est toutefois un outil supplémentaire pour réduire les risques d’erreur sur un système comportant plusieurs unités intérieures.
Le confort double zone n’est pas simplement « deux climatiseurs sur un compresseur »
L’intérêt d’un système MIDEA28 multizone réside surtout dans sa gestion du confort.
Les deux unités intérieures peuvent avoir des températures de consigne différentes. Une zone peu occupée peut être réglée différemment d’un espace utilisé toute la journée. L’Inverter adapte ensuite la production du système en fonction de la demande.
La documentation Midea souligne également la diversité des unités intérieures compatibles : murales, consoles, cassettes et unités avec conduits. La plateforme peut donc être adaptée à des contraintes architecturales très différentes.
Pour ce chantier de Chambly, l’unité murale photographiée constituait une solution particulièrement logique parce qu’elle pouvait être installée directement sous les conduites existantes sans nécessiter la création d’un réseau de distribution d’air.
Un mot important sur LogisVert et les subventions pour thermopompes
La MIDEA28 possède des caractéristiques recherchées dans les programmes d’efficacité énergétique, notamment les certifications ENERGY STAR et Cold Climate V6.1 pour les configurations concernées.
Cela ne signifie toutefois pas qu’un montant de subvention doit être annoncé sans vérifier le numéro AHRI, la combinaison exacte d’unités et la date d’installation.
Hydro-Québec précise que les listes de thermopompes admissibles et les montants peuvent changer, et que c’est la liste applicable au moment de l’installation qui doit être consultée. Pour les installations réalisées à compter du 26 novembre 2025, Hydro-Québec exige notamment une certification ENERGY STAR pour l’admissibilité à l’aide financière LogisVert.
C’est pourquoi nous accordons autant d’importance au numéro AHRI dans une soumission et sur la documentation finale. Hydro-Québec rappelle d’ailleurs que ce numéro fait partie des renseignements importants utilisés pour identifier et valider une thermopompe lors d’une demande d’aide financière.
Ce que nous retenons de cette installation à Chambly
Cette installation de thermopompe double zone MIDEA MIDEA28 à Chambly illustre bien notre façon d’aborder un projet CVAC : adapter l’équipement au bâtiment au lieu d’essayer d’adapter le bâtiment à une installation standardisée.
La tuyauterie apparente au plafond imposait une contrainte réelle pour la tête murale visible sur la photo. Nous avons donc travaillé l’emplacement de manière à intégrer l’appareil proprement dans l’espace disponible, conserver son accessibilité et permettre une diffusion d’air logique.
Derrière cette unité blanche relativement discrète se trouve pourtant tout un ensemble de décisions techniques : dimensionnement des zones, choix de la combinaison multizone, emplacement des unités, gestion du condensat, parcours frigorifique, raccordement électrique, mise sous vide, vérification du système et mise en service.
C’est cette partie invisible du travail qui détermine en grande partie la qualité d’une installation à long terme.
Pour un propriétaire qui compare une thermopompe Midea, une solution double zone ou plusieurs options de chauffage et climatisation à Chambly, Montréal, Laval, Longueuil, sur la Rive-Sud ou la Rive-Nord, nous recommandons toujours de faire analyser le bâtiment avant d’arrêter les capacités des unités.
Chez AirGreen, nous réalisons des installations CVAC en tenant compte autant des performances de l’équipement que de la réalité du chantier. Une thermopompe bien sélectionnée mérite une installation tout aussi rigoureuse.
