À McMasterville, le détail décisif se trouvait à l’intérieur : positionner deux zones de confort sans compromettre l’espace ni la circulation d’air
Sur cette installation réalisée à McMasterville, la photographie montre une partie du travail que les propriétaires voient tous les jours : une unité intérieure murale MIDEA installée très haut sur le mur, près du plafond, dans un espace où chaque centimètre compte.
Derrière cette apparente simplicité se cache pourtant l’essentiel d’une bonne installation CVAC double zone. Il faut déterminer où placer chacune des deux unités intérieures, comment faire circuler l’air dans les pièces, où traverser les murs, comment acheminer les conduites frigorifiques et le drainage, et comment relier les deux zones à une seule thermopompe extérieure sans créer un parcours inutilement complexe.
Dans ce projet, nous avons installé une thermopompe double zone MIDEA28. Le principe multizone de MIDEA permet à une seule unité extérieure d’alimenter plusieurs unités intérieures, chacune pouvant être réglée individuellement selon la température souhaitée dans son espace.
Cette solution est particulièrement pertinente dans les maisons de McMasterville, Beloeil, Mont-Saint-Hilaire et de la Vallée-du-Richelieu, où nous rencontrons régulièrement des étages, agrandissements, chambres ou aires ouvertes présentant des besoins thermiques très différents.

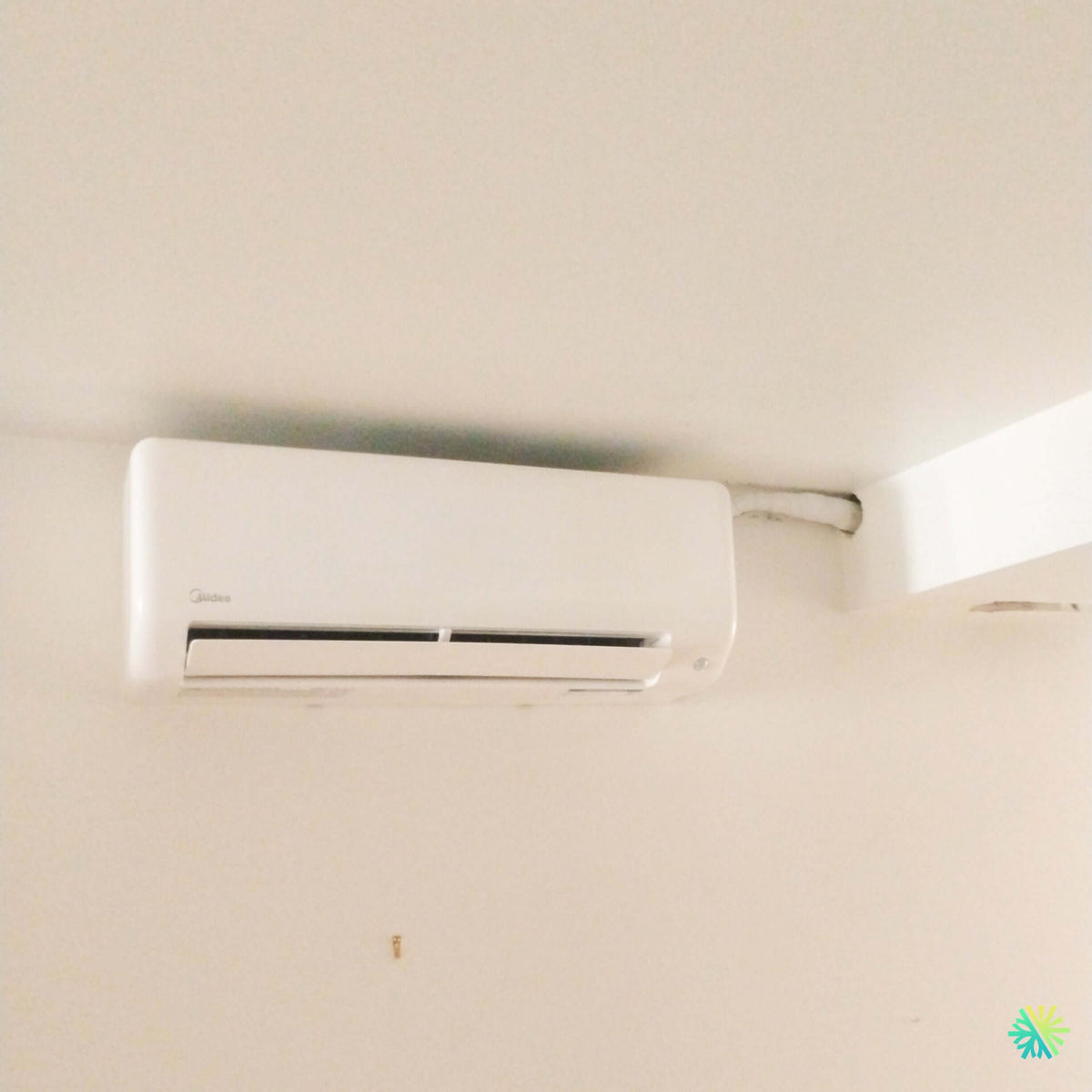

Une photo de chantier qui révèle plusieurs décisions techniques importantes
La tête murale MIDEA visible sur la photo a été installée presque au niveau du plafond. Son côté droit se trouve près d’un changement de volume architectural, ce qui permet d’acheminer les liaisons vers le passage technique sans faire courir une longue section de tuyauterie visible sur le mur intérieur.
Au moment où la photographie a été prise, l’isolation entourant les liaisons demeure visible dans le passage à droite de l’appareil. Cette configuration indique que l’image a vraisemblablement été prise pendant les travaux ou avant la finition complète autour de la pénétration.
Ce détail est intéressant, car il permet de voir une partie habituellement cachée après une installation terminée.
Une thermopompe murale ne nécessite pas simplement un câble électrique. Derrière l’unité passent notamment :
- les conduites frigorifiques reliant l’unité intérieure au groupe extérieur;
- le câblage de communication et d’alimentation approprié à la configuration;
- l’isolation des conduites;
- le système d’évacuation du condensat;
- les éléments nécessaires à l’étanchéité de la pénétration dans le bâtiment.
Une fois les tests terminés, le passage doit être correctement protégé et fini afin d’éviter des infiltrations d’air, de l’humidité indésirable ou une finition intérieure laissant les conduites vulnérables.
Pourquoi installer une unité intérieure aussi près du plafond
Le positionnement élevé n’est pas choisi uniquement pour des raisons esthétiques.
Une thermopompe murale aspire généralement l’air par sa partie supérieure et le redistribue à travers les volets situés dans la partie inférieure. Nous devons donc trouver un équilibre entre plusieurs contraintes : permettre une bonne circulation de l’air, maintenir les dégagements nécessaires, éviter les obstacles devant le soufflage et conserver un accès raisonnable pour le nettoyage des filtres et l’entretien CVAC.
Sur cette installation de McMasterville, placer l’appareil en partie haute du mur libère presque entièrement l’espace utilisable sous l’unité.
Cette caractéristique devient particulièrement pratique lorsqu’un mur doit ensuite recevoir :
- un meuble;
- un bureau;
- une commode;
- un téléviseur;
- une décoration;
- ou simplement rester disponible pour réorganiser la pièce dans quelques années.
Une unité intérieure bien placée doit fonctionner avec la maison plutôt que dicter l’aménagement futur de la pièce.
Deux zones : deux températures adaptées aux besoins réels
L’un des principaux intérêts de la MIDEA28 double zone est la possibilité de traiter deux secteurs à partir d’un même groupe extérieur.
MIDEA explique dans sa documentation multizone que chaque unité intérieure peut être contrôlée séparément. Le fabricant met notamment de l’avant la possibilité de chauffer ou climatiser uniquement les espaces utilisés plutôt que de conditionner uniformément toute la résidence.
Concrètement, une installation double zone peut être appropriée pour une maison où nous devons desservir, par exemple :
un étage et un rez-de-chaussée, une chambre principale et une aire ouverte, un agrandissement et la maison existante, ou encore deux secteurs exposés différemment au soleil.
Les deux zones n'ont pas besoin d'avoir exactement la même charge thermique.
C'est justement pourquoi nous évitons de dimensionner une installation uniquement en divisant la capacité totale de la thermopompe par deux.
La technologie inverter est particulièrement pertinente dans une installation multizone
Une maison ne demande presque jamais sa capacité maximale de chauffage ou de climatisation en permanence.
MIDEA utilise une technologie inverter capable de modifier la capacité produite lorsque la température et la demande changent. La documentation du fabricant explique que le système agit sur le compresseur et les moteurs de ventilation et peut fonctionner à charge partielle lorsque toutes les zones ne demandent pas leur pleine capacité.
C'est un point essentiel pour comprendre la différence entre une thermopompe multizone moderne et un ancien appareil fonctionnant essentiellement en marche-arrêt.
Supposons que la première zone de la maison de McMasterville atteigne sa température demandée alors que la deuxième possède encore un besoin de chauffage. Le système peut adapter son fonctionnement plutôt que de traiter les deux espaces comme s'ils étaient identiques.
Le résultat recherché est un confort plus stable, avec moins de variations importantes de température.
Une gamme MIDEA28 qui ne se limite pas à une seule taille d’unité intérieure
La documentation MIDEA montre que sa plateforme multizone accepte différentes familles d’unités intérieures : unités murales, unités gainables, consoles, cassettes et autres configurations. Le fabricant indique une gamme intérieure comprenant plusieurs formats afin d'adapter le système à la géométrie des pièces.
Dans la famille murale All Easy Pro, la brochure présente notamment des capacités allant de 6 000 à 36 000 BTU selon les modèles.
Cela ne signifie pas que n'importe quelle tête peut être branchée à n'importe quel compresseur.
Le choix doit respecter les tableaux de combinaison MIDEA.
C'est une distinction importante pour un propriétaire qui compare des soumissions de thermopompes à McMasterville ou sur la Rive-Sud. Deux propositions peuvent annoncer une « MIDEA double zone » tout en comportant des unités intérieures, une capacité extérieure et une combinaison technique différentes.
Nous ne déterminons pas les BTU à partir de la taille physique de la tête
Une erreur courante consiste à regarder une unité intérieure et à essayer d'en déduire sa capacité.
La photo permet d'identifier une unité murale MIDEA, mais elle ne fournit pas le numéro de modèle complet de cette tête ni celui du groupe extérieur. Nous ne pouvons donc pas attribuer sérieusement une capacité précise en BTU à cette installation uniquement à partir de l'image.
Cette distinction est importante dans nos articles d'installation CVAC : nous préférons documenter ce que le chantier permet réellement de confirmer plutôt que d'ajouter une caractéristique technique supposée.
La capacité exacte d'une installation doit toujours être déterminée à partir des plaques signalétiques et numéros de modèles des unités réellement installées.
Le passage des conduites à droite de l’unité mérite autant d’attention que l’appareil lui-même
Sur la photographie, les liaisons quittent immédiatement le côté droit de la thermopompe.
Dans une installation murale, c'est souvent le parcours idéal lorsqu'il permet de rejoindre rapidement une cavité, un mur adjacent ou une zone technique. Cela réduit la longueur de conduites visibles dans la pièce.
Mais une courte liaison doit tout de même être réalisée correctement.
L’isolation doit demeurer continue
La conduite frigorifique doit être isolée conformément aux exigences applicables.
Une isolation comprimée, coupée ou mal refermée peut favoriser la condensation à certains endroits. Une petite quantité d'humidité répétée pendant plusieurs saisons de climatisation peut finir par laisser des marques ou endommager les matériaux environnants.
Le condensat doit pouvoir s’évacuer correctement
En climatisation, l'unité intérieure extrait de l'humidité de l'air.
Cette eau doit être évacuée par un drain. Lorsque l'installation permet un drainage gravitaire, nous devons maintenir une pente adéquate sur le parcours. Une contre-pente ou une section écrasée peut provoquer une accumulation d'eau, puis éventuellement un débordement.
La pénétration doit être étanche
Une ouverture réalisée pour le passage des conduites traverse une partie de l'enveloppe du bâtiment.
La finition de cette ouverture n'est donc pas simplement esthétique. Elle participe aussi à la gestion de l'air, de l'humidité et des infiltrations.
Le positionnement de la tête influence aussi les futurs entretiens
Nous réfléchissons également à ce qui se passera après plusieurs années d'utilisation.
Les filtres doivent pouvoir être retirés. Le couvercle de l'appareil doit pouvoir s'ouvrir. Le serpentin intérieur et la turbine doivent rester accessibles pour un nettoyage approfondi lorsqu'il devient nécessaire.
Installer une tête trop serrée contre un obstacle peut rendre une intervention beaucoup plus longue qu'elle ne devrait l'être.
Cette réalité mérite d'être prise en compte avant de percer le premier trou.
Ce que cette installation MIDEA28 de McMasterville montre sur le dimensionnement d’une vraie thermopompe double zone
Additionner deux capacités intérieures ne suffit pas
Le fonctionnement d'une thermopompe multizone repose sur la capacité disponible du groupe extérieur et sur la façon dont cette capacité est répartie entre les zones.
MIDEA précise dans ses règles de combinaison que si la charge nominale totale des unités intérieures dépasse la capacité nominale de l'unité extérieure, la capacité réellement disponible pour les unités intérieures peut être réduite, particulièrement en chauffage.
Cette indication du fabricant explique pourquoi nous regardons davantage que les chiffres imprimés sur une soumission.
Pour chaque zone, nous devons considérer notamment :
- la superficie réelle;
- la hauteur des plafonds;
- le nombre et le type de fenêtres;
- l'orientation de la pièce;
- l'isolation;
- la présence d'un étage supérieur ou d'un toit;
- la communication avec les pièces adjacentes;
- les besoins de chauffage hivernal;
- la façon dont les occupants utilisent les deux zones.
Une chambre fermée n'a pas nécessairement besoin de la même capacité qu'une grande aire ouverte cuisine-salon-salle à manger.
Une thermopompe double zone doit aussi être évaluée en chauffage
Dans le Grand Montréal, un climatiseur très performant l'été mais peu adapté au froid n'est pas nécessairement le meilleur investissement.
La gamme MIDEA présentée dans la documentation comprend des versions Extreme Heat. Les tableaux de référence du fabricant montrent par exemple des unités extérieures multizones de différentes capacités associées à des données AHRI et à des rendements SEER2 et HSPF selon les combinaisons testées.
Ces valeurs sont utiles pour comparer des systèmes, mais elles doivent être reliées à la combinaison exacte installée.
Le numéro de la série commerciale « MIDEA28 » ne remplace pas le numéro de modèle complet.
AHRI et aides financières : vérifier la combinaison réelle avant de confirmer un montant
Cette étape est particulièrement importante lorsqu'un propriétaire veut savoir si sa thermopompe MIDEA28 est admissible à une aide financière.
La brochure MIDEA associe des numéros AHRI à certaines combinaisons précises. À titre d'exemple technique, le tableau du fabricant associe le groupe extérieur MO4HX-H27B-2A à l'AHRI 215471460 dans sa combinaison de référence avec unités murales All Easy Pro.
Cela ne signifie pas automatiquement que cette référence AHRI correspond à l'installation photographiée à McMasterville.
Pour une demande de subvention, nous devons vérifier :
le modèle extérieur exact + le modèle de la première unité intérieure + le modèle de la deuxième unité intérieure + la combinaison AHRI applicable.
Cette vérification évite de promettre un montant basé uniquement sur la marque ou sur la capacité annoncée du compresseur.
Le niveau sonore dépend aussi du modèle intérieur choisi
La documentation MIDEA montre également pourquoi le choix de la tête intérieure mérite de l'attention.
Dans la gamme murale présentée dans la brochure, certains modèles affichent des niveaux sonores très bas en vitesse silencieuse, avec des valeurs variant selon la capacité et la série. Plusieurs versions All Easy Pro se situent autour de 16 à 20 dB(A) à leur vitesse la plus basse.
Pour une chambre, un bureau ou une pièce utilisée le soir, ce détail peut devenir beaucoup plus important qu'une différence marginale dans une caractéristique marketing.
La mise en service doit confirmer le comportement des deux zones
Une installation n'est pas terminée lorsque la dernière unité est vissée au mur.
Avant de considérer le travail complété, nous devons vérifier le fonctionnement des deux zones.
Cela comprend notamment le contrôle des connexions, le drainage, la réponse des unités aux commandes, le comportement du groupe extérieur et l'absence d'anomalies lors du démarrage.
MIDEA intègre également une technologie appelée SynchroConnect sur sa plateforme multizone. Selon le fabricant, celle-ci peut aider à diagnostiquer la correspondance entre certaines connexions de lignes frigorifiques et de câblage sur un système comportant plusieurs unités.
Sur une double zone, cette étape de validation reste plus simple que sur une installation comportant cinq ou six unités, mais le principe demeure le même : chaque circuit doit répondre exactement comme prévu.
Ce que nous recommandons aux propriétaires qui envisagent une MIDEA28
Avant d'acheter une thermopompe double zone à McMasterville, nous recommandons de demander une proposition qui précise clairement les modèles plutôt qu'une simple description du type « MIDEA 2 zones ».
Une soumission bien construite doit permettre de comprendre quelle capacité est prévue pour chaque espace, quel compresseur extérieur sera utilisé et comment les conduites seront acheminées.
Il est aussi pertinent de regarder l'emplacement des unités intérieures avant l'installation.
Une tête peut techniquement fonctionner sur plusieurs murs, mais tous ces emplacements ne produisent pas le même résultat.
Nous cherchons notamment à éviter :
- un soufflage directement vers un lit ou un canapé;
- une unité cachée derrière un meuble;
- un emplacement empêchant l'ouverture du panneau;
- une conduite intérieure excessivement longue;
- un drainage sans pente suffisante;
- une traversée située dans un endroit difficile à étanchéiser;
- un positionnement choisi uniquement parce qu'il simplifie le travail extérieur.
Une installation qui paraît simple après coup est généralement celle qui a été planifiée avant le perçage
La tête MIDEA visible dans cette résidence de McMasterville occupe finalement très peu d'espace.
C'est précisément le résultat recherché.
Le système doit offrir le chauffage et la climatisation de ses deux zones sans envahir visuellement les pièces et sans compliquer l'utilisation normale de la maison.
Pour nous, chez AirGreen, la qualité d'une installation de thermopompe double zone MIDEA28 ne se mesure donc pas uniquement à la marque ou au nombre de BTU. Elle se voit également dans le positionnement des têtes, le parcours des liaisons, le dimensionnement des deux zones, la qualité du drainage, l'accès pour l'entretien et la vérification de la combinaison technique exacte.
Nous appliquons cette même méthode pour nos installations de thermopompes et systèmes CVAC à McMasterville, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : comprendre la maison avant de choisir la configuration, puis adapter l'installation au bâtiment plutôt que forcer le bâtiment à s'adapter à l'équipement.
