À Saint-Charles-sur-Richelieu, une installation MIDEA28 où le travail extérieur fait toute la différence
Sur cette résidence de Saint-Charles-sur-Richelieu, notre installation d’une thermopompe double zone MIDEA MIDEA28 de 27 000 BTU illustre parfaitement un aspect que les propriétaires voient rarement dans une fiche technique : la qualité d’un système multizone dépend autant de son rendement que de la façon dont les conduites, les drains, les supports et les raccordements sont intégrés au bâtiment.

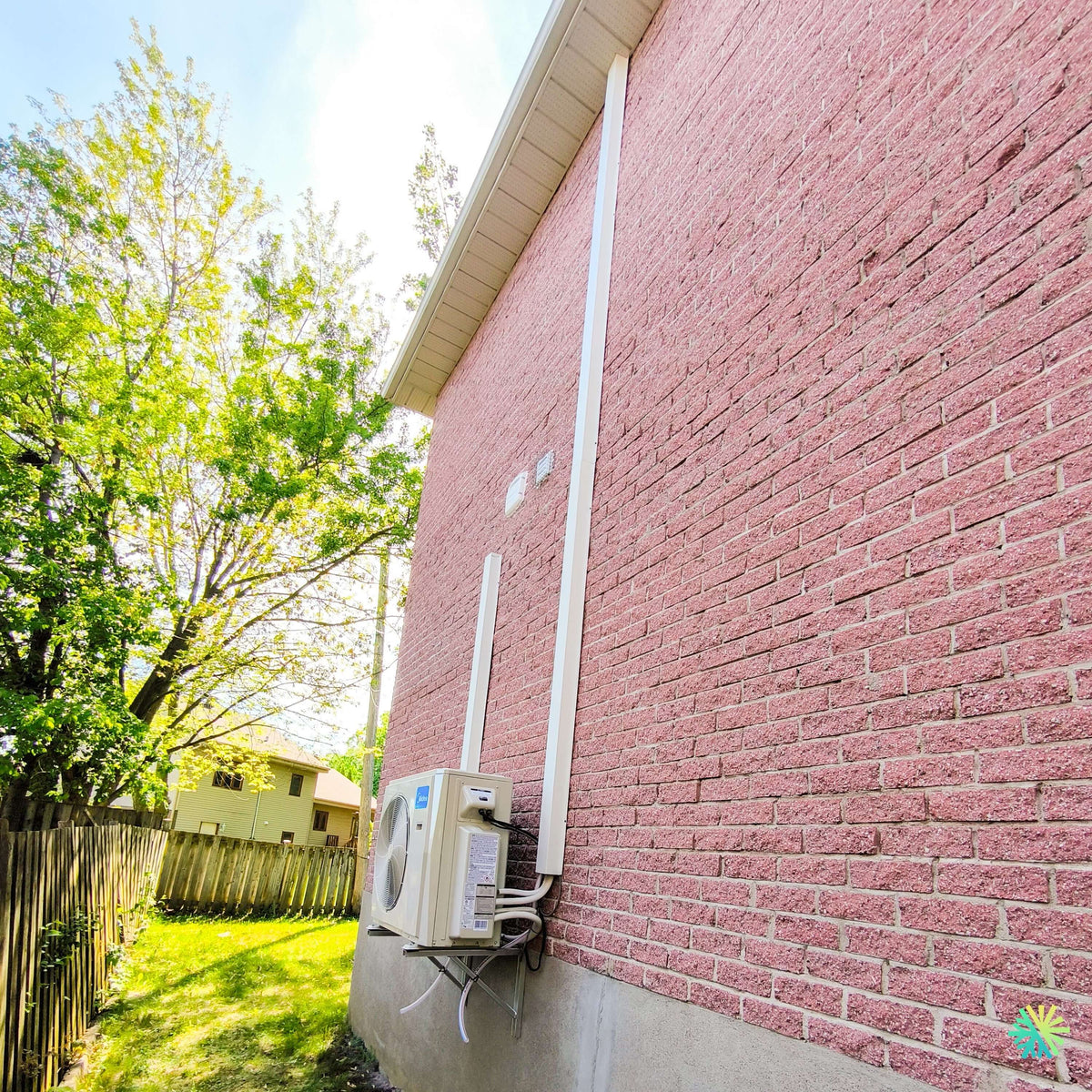

La photo du chantier montre le résultat extérieur. Le condenseur Midea est installé contre une maison en brique rouge, sur des supports muraux fixés au niveau de la fondation de béton. Deux parcours distincts remontent ensuite le long du bâtiment dans des cache-tuyaux blancs, avec une trajectoire très verticale et visuellement ordonnée. Au lieu de laisser plusieurs conduites apparentes courir sur la brique, nous avons regroupé les composantes mécaniques afin que l’installation demeure aussi discrète que possible.
C’est exactement le genre de détail que nous surveillons lors d’une installation CVAC à Saint-Charles-sur-Richelieu, Montréal, Laval, Longueuil, sur la Rive Sud ou la Rive Nord. Une thermopompe peut posséder d’excellentes caractéristiques techniques et malgré tout donner un résultat médiocre si le parcours des conduites est improvisé ou si le groupe extérieur est mal positionné.
Une MIDEA28 double zone basée sur un condenseur de 27 000 BTU
Pour ce projet, nous travaillons avec la plateforme MIDEA28 Extreme Heat, dont le groupe extérieur de 27 000 BTU porte la référence MO4HX-H27B-2A.
La documentation Midea associe ce groupe extérieur à une capacité nominale de 27 000 BTU/h, une alimentation de 208/230 V, monophasée, 60 Hz, un SEER2 de 23, un EER2 de 12,5 et un HSPF2 de 10,5. Le niveau sonore extérieur indiqué est de 61 dB(A), tandis que ses dimensions sont d’environ 37 1/4 po de largeur × 16 1/8 po de profondeur × 31 7/8 po de hauteur.
Le fabricant classe ce modèle dans sa gamme multizone Extreme Heat. Midea indique pour cette famille une température minimale de fonctionnement en chauffage de -22 °F, soit environ -30 °C, un élément particulièrement pertinent pour une thermopompe installée au Québec.
Le système utilise également le réfrigérant R-454B, désormais employé sur cette nouvelle génération de Midea multizone.
Pour le propriétaire, ces chiffres ne sont cependant qu’une partie de l’histoire. L’intérêt du double zone est surtout de répartir le confort dans deux secteurs de la maison tout en conservant un seul condenseur extérieur.
Deux zones, deux besoins, un seul groupe extérieur
Un système multizone fonctionne différemment d’une thermopompe murale simple. Une unité extérieure peut alimenter plusieurs unités intérieures, chacune pouvant recevoir son propre réglage de température.
Midea décrit précisément ce fonctionnement : les unités intérieures peuvent être contrôlées individuellement et programmées selon la température souhaitée dans chaque espace.
Dans une configuration double zone, cela permet par exemple de desservir :
- une grande aire ouverte au rez-de-chaussée et un étage;
- un salon et un sous-sol;
- une aire commune et une chambre principale;
- deux secteurs opposés d’une maison où une seule tête murale distribuerait difficilement l’air;
- une partie existante de la résidence et une zone rénovée.
Le choix des capacités intérieures doit toutefois être réalisé en fonction des besoins thermiques de chacune des zones. Il ne suffit pas d’installer automatiquement deux unités identiques.
La MIDEA28 offre justement de nombreuses possibilités de combinaison. Pour le MO4HX-H27B-2A, Midea prévoit différentes associations à deux unités, notamment 6 + 18, 9 + 9, 9 + 12, 9 + 18, 9 + 24, 12 + 12, 12 + 18, 12 + 24 et 18 + 18 selon la série d’appareils intérieurs et les règles d’application.
Cette flexibilité est importante. Une zone plus vaste ou plus exposée peut recevoir une capacité supérieure tandis qu’un espace plus petit peut conserver une unité plus modeste.
Ce que la photo extérieure révèle sur notre façon d’installer
Le chantier de Saint-Charles-sur-Richelieu est particulièrement intéressant parce que la photo permet de voir plusieurs décisions d’installation en même temps.
Un condenseur maintenu au-dessus du niveau du sol
Le groupe extérieur n’est pas posé directement sur le gazon. Il est surélevé sur une structure murale installée devant la fondation.
Dans le climat québécois, ce positionnement est important. L’unité extérieure doit continuer à échanger de l’air durant l’hiver, même lorsqu’il y a accumulation de neige autour de la maison. Une installation trop basse peut exposer davantage l’appareil à la neige, à la glace et à l’eau provenant des cycles de dégivrage.
Le dégagement sous le condenseur facilite également l’écoulement de l’eau produite pendant ces dégivrages.
Sur la photo, l’espace libre sous l’appareil est clairement visible. Il n’y a pas de dalle directement sous la machine qui enfermerait inutilement cette zone.
Des supports installés sur la partie structurale basse du bâtiment
Nous voyons également que les supports sont positionnés au niveau de la fondation de béton, sous le parement de brique.
Cette disposition permet notamment de ne pas multiplier inutilement les fixations directement dans la brique de façade. Sur une installation multizone, où le condenseur est plus lourd qu’une très petite unité murale, le choix du support et du point de fixation mérite une attention particulière.
Nous cherchons toujours à obtenir une installation stable tout en respectant la structure existante.
Deux parcours de tuyauterie intégrés à la façade
Le détail le plus visible est probablement l’organisation des conduites.
Une longue goulotte blanche remonte presque jusqu’au soffite. Une deuxième section verticale arrive depuis une autre hauteur. Les deux circuits convergent proprement vers le groupe extérieur.
Pour une thermopompe double zone, chaque unité intérieure doit être reliée au condenseur par son circuit approprié. Cela signifie davantage de cuivre, de câblage et de drainage qu’avec une thermopompe simple zone.
Sans planification, une façade en brique peut rapidement se retrouver traversée de conduites dans plusieurs directions.
Ici, nous avons privilégié des lignes verticales. Sur une façade aussi uniforme, cette orientation réduit fortement l’impact visuel et permet aux cache-tuyaux de s’intégrer aux autres éléments verticaux du bâtiment.
Pourquoi le trajet des conduites compte techniquement, pas seulement esthétiquement
Les cache-tuyaux ne servent pas uniquement à obtenir une belle finition.
Ils protègent notamment les lignes frigorifiques isolées et le câblage contre les intempéries et les dommages accidentels. Ils permettent aussi d’obtenir un parcours plus organisé, ce qui simplifie une inspection ou un entretien CVAC ultérieur.
Dans une installation multizone, la correspondance entre les différents circuits devient particulièrement importante.
Midea a d’ailleurs intégré à cette gamme la technologie SynchroConnect. Selon la documentation du fabricant, le système peut effectuer un diagnostic de la correspondance entre les fils et les lignes frigorifiques et faciliter la synchronisation des connexions entre les unités intérieures et le condenseur.
Même avec cette fonction, nous identifions et organisons soigneusement les circuits lors de l’installation. Une technologie de diagnostic constitue une sécurité supplémentaire; elle ne remplace pas une exécution méthodique.
La technologie Inverter devient particulièrement intéressante en multizone
Le compresseur de la MIDEA28 n’est pas limité à un fonctionnement simplement « marche ou arrêt ».
La technologie Inverter permet au système d’adapter sa production aux besoins réels. Midea indique que la capacité peut être ajustée en fonction de l’évolution de la température et que le système peut fonctionner à charge partielle lorsque toutes les zones n’ont pas besoin de leur pleine capacité.
Cela correspond bien au fonctionnement réel d’une maison.
À certaines heures, les deux zones peuvent demander beaucoup de chauffage. À d’autres moments, une seule zone peut nécessiter une correction de température relativement faible.
Le fonctionnement modulant permet alors au système de réduire sa production plutôt que de fonctionner continuellement à pleine capacité.
Cette modulation contribue également au confort. Une température maintenue progressivement est généralement plus agréable qu’une succession constante de fortes périodes de chauffage suivies d’arrêts.
Une précision importante : additionner les BTU des têtes ne donne pas la capacité réelle du condenseur
Les systèmes multizones créent souvent de la confusion lorsqu’on compare les capacités intérieures et extérieures.
Il est parfaitement possible d’avoir une somme de capacités nominales intérieures supérieure aux 27 000 BTU du condenseur. Cela ne transforme évidemment pas le groupe extérieur en appareil de 36 000 ou 42 000 BTU.
Midea précise que si la charge totale des unités intérieures dépasse la capacité nominale du groupe extérieur, la capacité disponible pour chaque unité peut être réduite lorsque plusieurs zones demandent simultanément leur maximum, particulièrement en chauffage.
C’est pourquoi nous devons analyser le bâtiment avant de décider qu’une configuration comme 12 + 18 ou 18 + 18 est appropriée.
Le dimensionnement dépend notamment :
- de la superficie;
- de l’isolation;
- du nombre et de la taille des fenêtres;
- de l’orientation solaire;
- du nombre d’étages;
- de la distribution des pièces;
- des pertes de chaleur du bâtiment;
- de la capacité des autres systèmes de chauffage présents.
Un chiffre de BTU choisi uniquement à partir de la superficie totale peut donner une installation qui fonctionne, mais qui ne répond pas correctement aux charges réelles de chaque zone.
Le R-454B change aussi les méthodes de travail
La MIDEA28 de nouvelle génération fonctionne au R-454B, un réfrigérant à potentiel de réchauffement planétaire inférieur à celui du R-410A traditionnel.
Pour le propriétaire, l’appareil s’utilise normalement comme toute autre thermopompe. Pour l’installateur, cependant, le R-454B exige l’équipement, les procédures et les connaissances adaptés à cette catégorie de réfrigérant.
Sur la photo du projet, on remarque d’ailleurs le pictogramme de produit inflammable sur la plaque signalétique du groupe extérieur. Cela correspond à la classification A2L utilisée pour les nouveaux réfrigérants légèrement inflammables.
Cette évolution rend encore plus importante la compétence du frigoriste lors du raccordement, de l’épreuve d’étanchéité, de la mise sous vide et de la mise en service.
Une installation pensée pour l’hiver québécois, l’entretien futur et l’admissibilité LogisVert
La réussite d’une installation de thermopompe double zone à Saint-Charles-sur-Richelieu ne se juge pas uniquement durant une journée chaude d’été.
Nous devons également réfléchir à ce qui se produira en janvier : accumulation de neige, cycles de dégivrage, demande simultanée des deux zones et accès au groupe extérieur pour le service.
Le dégagement extérieur doit être pensé avant l’arrivée de la neige
La position surélevée du condenseur dans ce projet est donc particulièrement logique.
Lorsque la thermopompe chauffe la maison en hiver, l’échangeur extérieur devient froid et du givre peut s’y former. La machine déclenche périodiquement un cycle de dégivrage pour faire fondre cette accumulation.
L’eau résultante doit pouvoir tomber et s’éloigner de l’unité.
C’est une raison pour laquelle nous évitons de traiter le support extérieur comme un simple choix esthétique. Le dégagement sous la machine, la hauteur par rapport au terrain, la proximité des murs et l’espace disponible autour du ventilateur influencent directement les conditions de fonctionnement.
Un appareil extérieur qui doit rester accessible
Nous avons également conservé le condenseur à une hauteur qui permet son accès.
Un appareil installé trop haut peut rendre chaque intervention beaucoup plus complexe. Trop bas, il devient plus exposé à la neige et aux débris. Derrière une clôture serrée ou sous une galerie mal ventilée, les échanges d’air peuvent être compromis.
Ici, la machine demeure accessible depuis le côté de la maison, avec son panneau de service orienté vers une zone dégagée.
C’est un détail utile lorsqu’un technicien devra éventuellement vérifier les raccordements, effectuer un diagnostic ou procéder à un entretien de thermopompe.
LogisVert en 2026 : la combinaison exacte doit être vérifiée
Pour les propriétaires qui magasinent une thermopompe MIDEA28 au Québec, la subvention Hydro-Québec fait naturellement partie du calcul.
Les règles actuelles du programme LogisVert prévoient, lorsque toutes les conditions sont respectées, une aide de 120 $ par 1 000 BTU/h de capacité de chauffage à -8 °C pour une thermopompe certifiée ENERGY STAR – Climat froid. Les appareils installés depuis le 26 novembre 2025 doivent être certifiés ENERGY STAR pour être admissibles.
Le point particulièrement important avec un système multizone est que le montant ne devrait jamais être calculé uniquement à partir du nom commercial « MIDEA28 » ou de la capacité nominale de 27 000 BTU.
Le fabricant associe par exemple le MO4HX-H27B-2A au numéro AHRI 215471460 pour une combinaison non gainable de référence indiquée dans sa documentation. Or une installation double zone peut utiliser différentes capacités d’unités intérieures.
Nous vérifions donc toujours :
- le modèle exact du groupe extérieur;
- les modèles exacts des deux unités intérieures;
- la combinaison reconnue pour la certification;
- le numéro AHRI ou ENERGY STAR applicable;
- la capacité reconnue à -8 °C;
- les règles du programme en vigueur à la date réelle d’installation.
Cette vérification évite de promettre une subvention sur la base d’une configuration différente de celle réellement installée.
Ce chantier à Saint-Charles-sur-Richelieu résume bien notre approche
Ce projet ne se distingue pas par une installation inutilement compliquée. Au contraire, sa réussite vient du fait que chaque élément extérieur possède une place logique.
Le condenseur MIDEA28 est surélevé. Les deux circuits frigorifiques convergent proprement. Les conduites sont protégées par des cache-tuyaux verticaux. La brique reste visuellement dégagée. L’appareil demeure accessible pour le service et l’espace sous la machine reste disponible pour le drainage hivernal.
C’est ce que nous cherchons dans nos installations AirGreen : utiliser les caractéristiques de l’équipement sans négliger le bâtiment dans lequel il doit fonctionner.
Que nous installions une thermopompe double zone à Saint-Charles-sur-Richelieu, une thermopompe murale à Montréal, un système multizone à Laval, une installation CVAC à Longueuil, ou un système de chauffage et climatisation sur la Rive Nord ou la Rive Sud, notre méthode reste la même : dimensionner correctement, prévoir le chemin des conduites avant de percer, protéger les composantes et penser dès le départ aux conditions hivernales et à l’entretien futur.
Pour une MIDEA28, cette attention est particulièrement importante. La machine offre une grande flexibilité de combinaisons et un rendement intéressant, mais ce potentiel n’est réellement exploité que lorsque les deux zones, le condenseur et le bâtiment sont traités comme un seul système CVAC complet.
