Installation d’une thermopompe centrale MIDEA EVOX G3 à Pointe-Claire, dans l’Ouest-de-l’Île de Montréal

À Pointe-Claire, une installation centrale MIDEA EVOX G3 dans un passage latéral étroit où chaque raccordement devait rester accessible

Cette installation de thermopompe centrale MIDEA EVOX G3 à Pointe-Claire illustre un défi que nous rencontrons fréquemment dans l’Ouest-de-l’Île de Montréal : intégrer un système central moderne à une résidence existante lorsque l’espace extérieur disponible est limité et déjà occupé par plusieurs services du bâtiment.

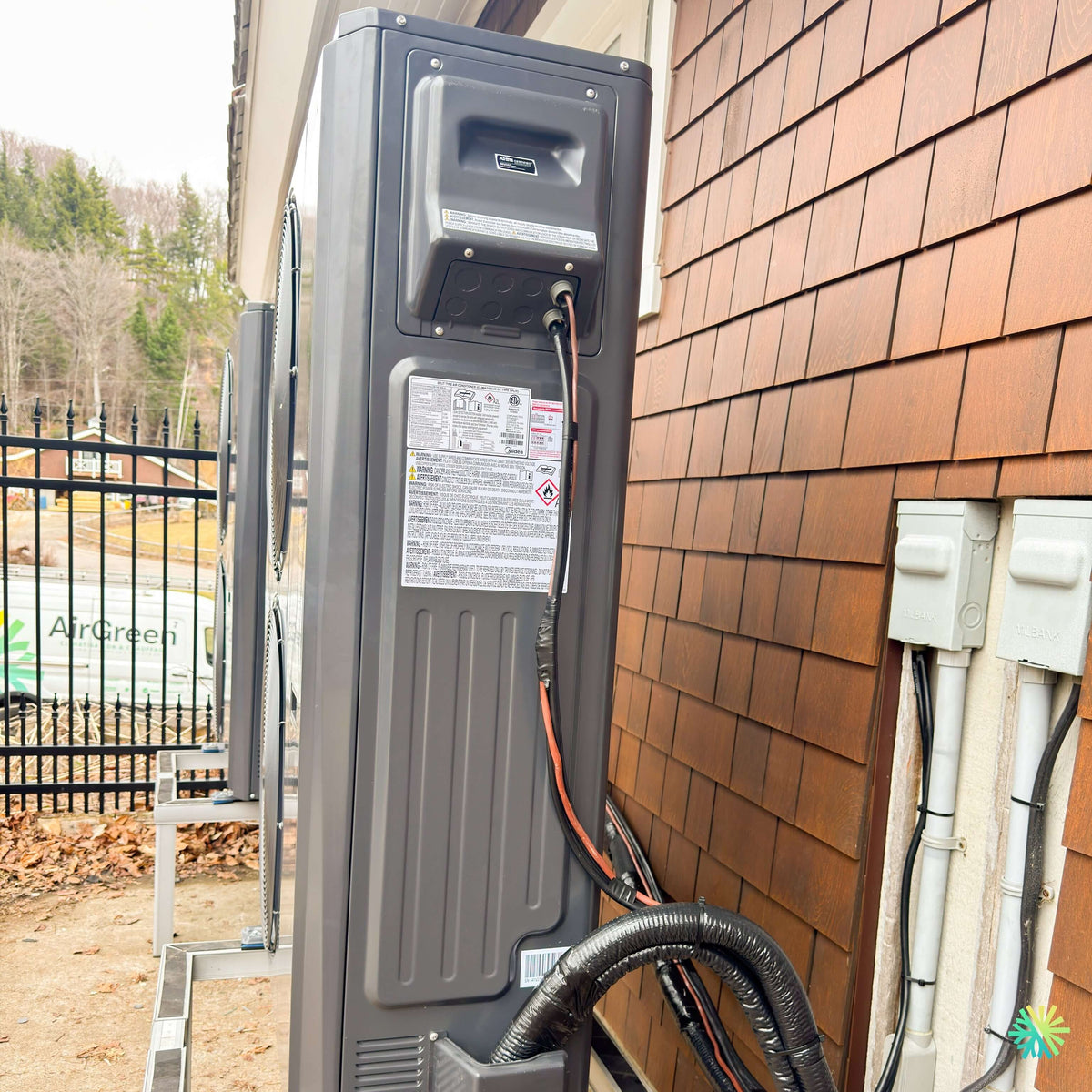

La photographie prise pendant notre chantier montre la situation avec beaucoup plus de précision qu’une simple fiche technique. La nouvelle unité extérieure se trouve le long d’une façade recouverte de bardeaux bruns, dans un passage latéral relativement étroit. Deux coffrets électriques sont déjà installés sur le mur. Les conduites frigorifiques et électriques doivent rejoindre la maison dans le même secteur. À l’arrière-plan, on distingue également un autre équipement extérieur dans le même alignement.

Nous devions donc positionner la MIDEA EVOX G3 sans transformer ce corridor mécanique en espace inaccessible.

L’unité est installée sur une structure métallique surélevée, plutôt que directement au sol. Ses raccordements frigorifiques sont concentrés sur le côté du cabinet, avec une isolation soigneusement maintenue autour de la conduite de vapeur. Le panneau de service demeure accessible, tout comme les installations électriques murales à proximité.

La documentation MIDEA présente l’EVOX G3 comme une gamme de thermopompes centrales gainables inverter, pensée notamment pour moderniser des systèmes résidentiels existants.

La photo montre un point souvent négligé : le côté service de la thermopompe doit rester exploitable

Les photos publicitaires montrent presque toujours une thermopompe de face. Sur notre chantier de Pointe-Claire, la photo est intéressante précisément parce qu’elle montre l’autre côté : celui où se trouvent les raccordements, les étiquettes techniques et les accès de service.

C’est ici que nous retrouvons notamment :

• les raccordements frigorifiques;
• la conduite de liquide;
• la conduite de vapeur isolée;
• le câblage électrique;
• les panneaux techniques;
• la plaque signalétique;
• les avertissements propres au frigorigène utilisé.

Cet espace ne doit donc pas être comprimé au point où une future intervention devient difficile.

Une installation peut paraître très compacte et propre le jour où elle est terminée, mais si le technicien doit un jour démonter une clôture, retirer un conduit ou déplacer une autre installation simplement pour atteindre les valves de service, la planification initiale était insuffisante.

À AirGreen, nous cherchons à prévoir cet accès dès le premier positionnement de l’appareil.

Un dégagement réduit exige davantage de précision, pas moins

Dans ce passage latéral de Pointe-Claire, la distance entre la thermopompe et la façade est naturellement limitée.

Cela exige de vérifier attentivement les dégagements prescrits, le mouvement d’air autour du serpentin et l’accès aux composantes.

La MIDEA EVOX G3 utilise une conception extérieure à décharge horizontale. MIDEA explique que le ventilateur horizontal travaille avec un échangeur vertical afin d’obtenir une circulation plus uniforme sur l’échangeur et d’améliorer l’efficacité du transfert thermique.

La circulation d’air ne concerne donc pas uniquement l’espace devant le ventilateur. L’échangeur extérieur doit également pouvoir recevoir l’air nécessaire sur ses surfaces d’admission.

C’est particulièrement important lorsque plusieurs appareils sont installés dans un corridor relativement étroit.

La présence d’un autre appareil extérieur change complètement la logique du placement

Dans l’alignement derrière la nouvelle EVOX G3, on distingue un second équipement extérieur.

Lorsque deux unités sont présentes dans une même zone, nous ne pouvons pas considérer chaque machine séparément.

Nous devons vérifier que :

• l’air rejeté par une unité ne revient pas directement vers l’autre;
• les accès techniques des deux appareils restent disponibles;
• les dégagements prescrits sont maintenus;
• aucun appareil ne bloque une zone de maintenance essentielle de l’autre;
• les supports et conduites ne créent pas de conflit mécanique.

Cette situation est courante à Pointe-Claire, Dorval, Beaconsfield, Kirkland et dans plusieurs secteurs de Montréal, où différents équipements CVAC ont souvent été ajoutés à la maison au fil des années.

Le support surélevé protège l’environnement de la thermopompe pendant l’hiver montréalais

Le support métallique visible sur la photo joue également un rôle important pendant la saison froide.

Une thermopompe centrale utilisée pour le chauffage doit régulièrement effectuer des cycles de dégivrage. Lorsque le givre accumulé sur l’échangeur fond, l’eau s’écoule à la base du condenseur.

Si l’unité se trouve pratiquement au niveau du sol, cette eau peut regeler autour de la machine. À cela s’ajoutent la neige naturelle, les accumulations provoquées par le déneigement et les variations répétées de température.

En laissant une zone libre sous l’EVOX G3, nous améliorons les conditions autour de l’appareil pendant ces cycles.

Ce dégagement aide notamment à limiter :

• la glace directement sous le châssis;
• l’obstruction par la neige;
• le contact permanent entre la base et un sol humide;
• les difficultés d’inspection sous l’unité.

Une EVOX G3 développée pour continuer à chauffer lorsque la température chute fortement

C’est justement dans ce contexte hivernal que les caractéristiques de l’EVOX G3 deviennent intéressantes.

La page 3 de la brochure MIDEA présente un fonctionnement continu jusqu’à -30 °C. Le fabricant y indique également, pour les essais effectués sur un système MIDEA de trois tonnes, jusqu’à 100 % de capacité de chauffage à environ -25 °C, avec un COP pouvant atteindre approximativement 1,9.

MIDEA explique aussi que son compresseur peut utiliser une alimentation en vapeur à température intermédiaire lorsque les conditions deviennent très froides. L’objectif est d’augmenter la quantité de frigorigène comprimée et de soutenir la production de chaleur.

Pour une résidence de Pointe-Claire, la capacité à maintenir une production de chaleur pendant les périodes froides est bien plus importante qu’un simple chiffre de rendement obtenu par température douce.

Une température minimale de fonctionnement n’est pas la même chose que la charge de chauffage d’une maison

Il reste toutefois essentiel de bien interpréter la mention « jusqu’à -30 °C ».

Elle indique la capacité du système à continuer de fonctionner dans certaines conditions. Elle ne signifie pas qu’une EVOX G3 de n’importe quelle puissance pourra couvrir à elle seule les besoins de n’importe quelle maison jusqu’à -30 °C.

Nous devons déterminer la charge thermique réelle du bâtiment en tenant compte, entre autres :

• de sa superficie;
• de son isolation;
• des infiltrations d’air;
• des fenêtres;
• de l’orientation;
• du nombre d’étages;
• des températures de conception;
• du réseau de distribution d’air.

C’est ce qui permet de choisir une capacité cohérente.

Plusieurs capacités EVOX G3 : le nom du modèle ne suffit pas à déterminer le tonnage

La photographie de Pointe-Claire nous permet d’identifier la famille MIDEA EVOX G3, mais la référence complète de l’unité n’est pas suffisamment nette pour publier avec certitude son tonnage exact.

Nous préférons ne pas attribuer une capacité à partir de la seule dimension apparente du cabinet.

Le tableau de spécifications présenté à la page 11 de la brochure MIDEA comprend plusieurs combinaisons, de 18 000 à 54 000 BTU/h, avec des rendements différents.

Parmi les configurations documentées :

La gamme peut donc atteindre 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP de 2,14 à environ -15 °C, selon la combinaison exacte.

Cette variation explique pourquoi une soumission devrait toujours identifier les modèles exacts de l’unité extérieure et de l’unité intérieure, plutôt que d’indiquer uniquement « MIDEA EVOX G3 ».

Le R-454B est clairement identifiable sur la machine photographiée

La vue latérale de cette installation nous permet également de voir l’important étiquetage de sécurité apposé sur le cabinet.

Le pictogramme de flamme associé au frigorigène A2L est clairement visible.

MIDEA indique avoir adopté le R-454B pour sa gamme EVOX, avec un potentiel de réchauffement global annoncé de 466.

Ce changement de frigorigène influence directement la façon dont nos techniciens doivent travailler.

Les équipements utilisant du R-454B exigent des procédures et un outillage adaptés, notamment pour :

• les raccordements frigorifiques;
• les contrôles d’étanchéité;
• l’évacuation du circuit;
• la mise en service;
• les pratiques de sécurité.

L’étiquette n’est donc pas simplement une formalité collée sur le côté de l’appareil.

La boucle de tuyauterie visible sur le chantier n’est pas un détail improvisé

La conduite frigorifique isolée forme une courbe importante au pied de l’unité avant de rejoindre le système.

Un tube de cuivre frigorifique ne doit pas être plié brutalement pour gagner quelques pouces. Nous devons conserver des rayons de courbure adéquats et éviter les déformations qui pourraient réduire le passage interne ou endommager l’isolation.

Dans un corridor aussi compact que celui de cette résidence de Pointe-Claire, la gestion physique des conduites devient particulièrement importante.

Nous devons parvenir à réunir :

un trajet propre, les rayons de courbure appropriés, l’accès au service, la protection de l’isolation et une finition finale cohérente.

Deux coffrets électriques côte à côte : une autre contrainte visible sur la photo

La façade possède également deux boîtiers électriques immédiatement à côté de l’installation.

Ils ne peuvent évidemment pas être bloqués par le nouveau système.

Lorsqu’un appareil est ajouté dans un secteur déjà occupé, nous devons toujours identifier ce qui doit demeurer accessible après nos travaux. Cela concerne aussi bien un sectionneur qu’un compteur, une entrée de service, une sortie de ventilation ou une autre composante technique du bâtiment.

Ce type de vérification évite d’avoir à déplacer inutilement une thermopompe quelques années plus tard.

À l’intérieur, l’EVOX G3 doit être adaptée au réseau de conduits existant pour offrir le confort attendu

Un système central est d’abord un système de circulation d’air

La partie la plus photogénique d’une thermopompe centrale est généralement son condenseur extérieur.

Pourtant, une grande partie du rendement réel dépend de ce qui se passe dans les conduits.

L’unité intérieure doit déplacer suffisamment d’air à travers :

• le retour;
• le filtre;
• le serpentin;
• le plénum;
• les conduits principaux;
• les embranchements;
• les grilles de chacune des pièces.

Une thermopompe correctement dimensionnée peut être limitée par un réseau trop restrictif.

C’est pourquoi, lors d’un remplacement central à Pointe-Claire ou ailleurs à Montréal, nous ne devrions jamais analyser uniquement l’ancienne puissance nominale.

Computational Constant Airflow 2.0 et jusqu’à 1,2 po de pression statique dans les exemples MIDEA

La page 8 de la brochure détaille la technologie Computational Constant Airflow 2.0.

MIDEA montre des exemples où un débit de 1 200 CFM est maintenu à différentes pressions statiques, jusqu’à 1,2 po de colonne d’eau dans les conditions présentées.

Le système propose également jusqu’à 60 niveaux de personnalisation du débit d’air. Le fabricant indique que le moteur peut ajuster sa puissance et sa vitesse pour réagir aux changements de résistance dans le réseau.

Cette capacité est intéressante lorsqu’une nouvelle unité doit être raccordée à des conduits existants.

Elle n’élimine cependant pas la nécessité de corriger un réseau réellement inadéquat. Une reprise trop petite reste une reprise trop petite.

Block N Lock : une unité intérieure pensée pour les espaces mécaniques difficiles

L’EVOX G3 ne se distingue pas uniquement par son condenseur.

Son unité de traitement d’air possède une conception modulaire appelée Block N Lock. La page 6 de la documentation illustre plusieurs orientations : verticale vers le haut ou vers le bas, horizontale à gauche ou à droite ainsi que des configurations de type low-boy lorsque la hauteur est limitée.

C’est une caractéristique très utile dans les résidences existantes de Pointe-Claire, Dorval, Kirkland, Beaconsfield, Montréal, Laval ou Longueuil, où la salle mécanique n’a pas nécessairement été conçue pour les dimensions d’un nouvel appareil.

Des largeurs compatibles avec plusieurs anciennes fournaises

MIDEA indique des unités intérieures d’environ 14,5 à 21,5 pouces de largeur, proches de formats couramment utilisés avec les fournaises résidentielles.

La plateforme prévoit également, selon les applications, une unité intérieure pouvant s’adapter à une alimentation de 115 V ou 208/230 V.

Ces caractéristiques peuvent simplifier une modernisation, mais elles ne garantissent pas un remplacement sans adaptation.

Nous devons toujours vérifier le plénum, la reprise, le drain, l’électricité et l’espace destiné au filtre.

Jusqu’à 25 kW de chauffage auxiliaire selon la configuration

La plateforme peut recevoir un ensemble de chauffage électrique auxiliaire à trois stages, allant jusqu’à 25 kW selon la capacité choisie. MIDEA indique que ces stages peuvent être activés et ajustés selon les besoins de température.

Au Québec, ce réglage mérite une vraie attention.

Nous cherchons à laisser travailler la thermopompe aussi longtemps qu’il est pertinent de le faire et à utiliser l’appoint électrique lorsque la charge de chauffage l’exige réellement.

Une mauvaise configuration peut faire entrer inutilement les résistances électriques et augmenter la consommation.

Communication 485, thermostat 24 V et options sans fil

La EVOX G3 permet plusieurs méthodes de commande.

MIDEA présente notamment :

• le mode de communication 485;
• l’utilisation de certains thermostats 24 V;
• des modules de communication sans fil Sub-1 GHz pour certaines configurations;
• l’identification automatique du mode de contrôle.

Ces options apparaissent à la page 7 de la documentation.

Cette flexibilité est particulièrement utile lorsqu’une rénovation rend difficile le passage de nouveaux fils jusqu’au thermostat.

Filtration MERV 13 de 1, 2 ou 4 pouces

Le système EVOX G3 peut également être associé à un module de filtration compatible avec des filtres MERV 13 de 1, 2 ou 4 pouces.

Selon MIDEA, cette filtration peut réduire davantage la quantité de poussière, de pollen, de particules et de squames qui circulent vers le serpentin.

Un filtre plus performant doit toutefois être correctement dimensionné.

Un MERV élevé installé sur une petite surface filtrante peut créer une résistance excessive. Nous devons donc considérer simultanément la qualité de filtration et la pression statique.

SmartHome : le fonctionnement inverter devient plus facile à suivre

Avec le thermostat communicant MIDEA compatible et l’application SmartHome, la documentation présente différentes fonctions : horaires, gestion du confort, observation de la consommation, diagnostic et certaines mises à jour logicielles.

Ces informations sont intéressantes pour un propriétaire qui passe d’une ancienne fournaise à un système inverter.

Un appareil inverter peut fonctionner longtemps à faible régime. Cela ne signifie pas nécessairement qu’il consomme davantage ou qu’il ne parvient pas à atteindre la température. La modulation vise justement à réduire les variations brutales et les redémarrages fréquents.

LogisVert en 2026 : l’admissibilité dépend de la combinaison exacte

Au Québec, Hydro-Québec exige que les thermopompes installées depuis le 26 novembre 2025 soient certifiées ENERGY STAR pour être admissibles à la mesure Thermopompe du programme LogisVert. Lorsque les autres conditions sont respectées, l’aide est actuellement de 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR, et de 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle est également classée ENERGY STAR – Climat froid.

La brochure MIDEA indique de son côté que la gamme présentée dépasse les spécifications ENERGY STAR Most Efficient illustrées dans le document.

Cela ne permet toutefois pas de déclarer automatiquement le montant de la subvention pour cette installation de Pointe-Claire.

Nous devons vérifier la combinaison exacte des modèles intérieur et extérieur, sa certification applicable et sa capacité reconnue à -8 °C. Le montant LogisVert est calculé à partir de cette capacité et non simplement du tonnage commercial de l’appareil.

Les erreurs à éviter sur une installation semblable à celle de Pointe-Claire

Coincer le côté service contre un mur

La photo montre pourquoi il faut conserver un accès réel aux raccordements et aux panneaux.

Plier les conduites frigorifiques trop serrées

Une implantation compacte n’autorise pas à sacrifier les bons rayons de courbure.

Bloquer les équipements électriques déjà présents

Les coffrets et sectionneurs doivent rester accessibles après les travaux.

Sous-estimer l’interaction entre plusieurs appareils extérieurs

Lorsque deux unités sont alignées dans le même passage, leurs dégagements et leurs flux d’air doivent être considérés ensemble.

Installer un appareil climat froid trop près du terrain

Les dégivrages et les accumulations hivernales doivent faire partie de la conception dès le départ.

Une installation où le travail important se trouve précisément dans les détails que l’on voit de côté

Notre réalisation de Pointe-Claire est intéressante parce que la photo ne présente pas seulement la façade élégante d’une nouvelle thermopompe.

Elle montre les éléments qui déterminent réellement la qualité d’une installation CVAC : les raccordements, l’isolation, les boucles de tuyauterie, le côté service, le support, l’espace entre l’appareil et le bâtiment ainsi que la proximité des équipements électriques.

La MIDEA EVOX G3 apporte une technologie inverter adaptée aux systèmes centraux, une capacité de chauffage par très basse température, un frigorigène R-454B, un contrôle avancé du débit d’air et plusieurs options d’intégration intérieure.

Notre rôle chez AirGreen est de faire en sorte que toutes ces caractéristiques techniques soient soutenues par une installation extérieure et intérieure qui a du sens.

C’est cette même approche que nous appliquons pour nos projets de thermopompe centrale à Pointe-Claire, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : regarder la maison comme un ensemble, prévoir le futur entretien et ne jamais considérer qu’une thermopompe est correctement installée simplement parce qu’elle démarre le jour de la mise en service.
