Une installation double zone adaptée à une maison en brique et aux exigences du climat de Mont-Saint-Hilaire
À Mont-Saint-Hilaire, cette installation de thermopompe double zone MIDEA 28 illustre très bien ce qui distingue une installation CVAC soigneusement planifiée d’une simple pose d’équipement. Le groupe extérieur devait trouver sa place sur une façade de brique où il fallait tenir compte du dégagement au sol, du passage des conduites frigorifiques, de l’accès électrique, de l’apparence extérieure de la résidence et, surtout, des conditions hivernales de la Rive-Sud de Montréal.

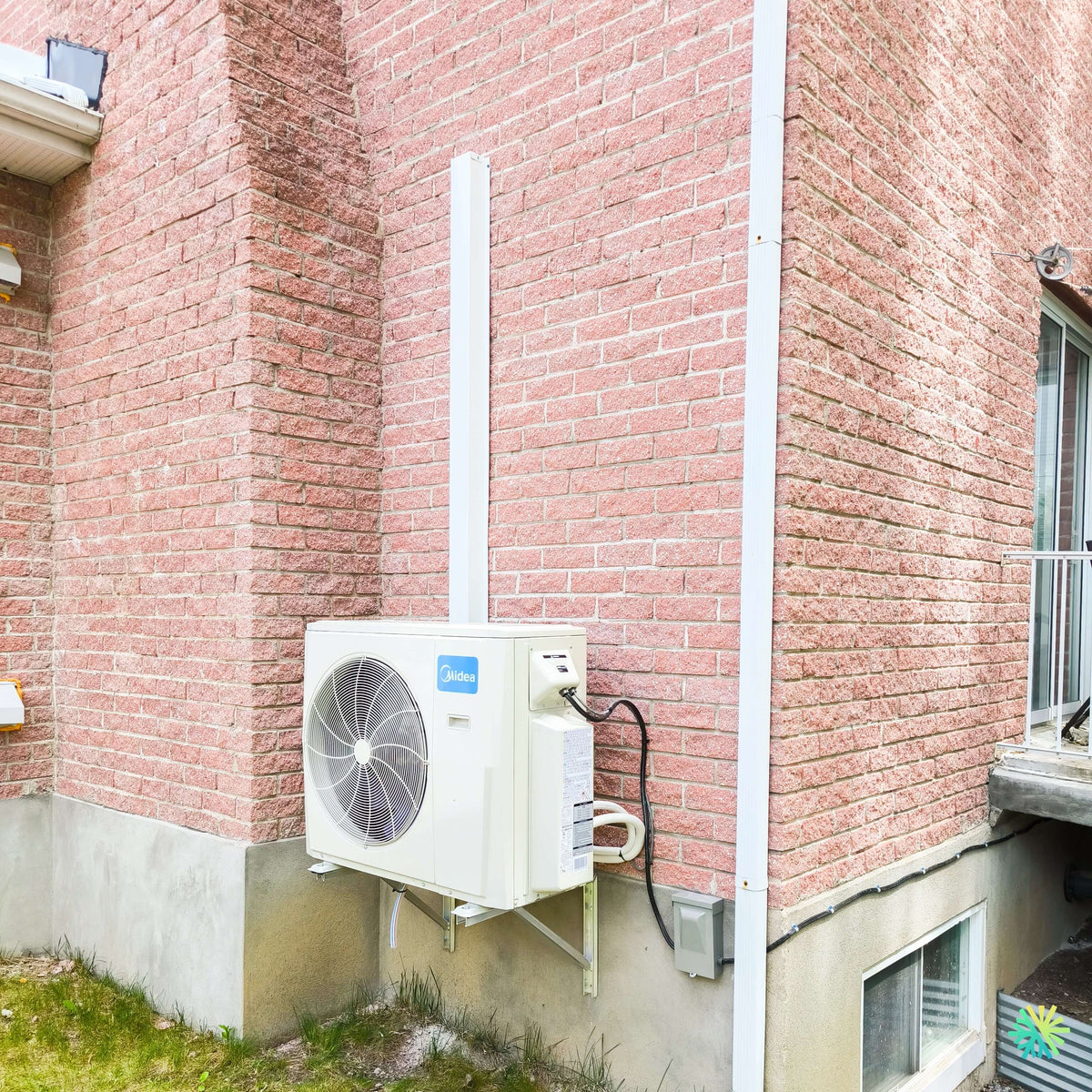

Nous avons installé l’unité extérieure sur des supports muraux métalliques, fixés au niveau du soubassement de la maison. Cette configuration garde la thermopompe nettement au-dessus du gazon et du niveau du sol. Dans une région où la neige, la glace, l’eau de fonte et l’accumulation hivernale font partie de la réalité, ce détail est loin d’être secondaire.
La photo du projet montre également un cache-lignes blanc vertical qui remonte le long du mur de brique. Les conduites frigorifiques et les connexions nécessaires au fonctionnement du système sont ainsi mieux protégées et beaucoup mieux intégrées visuellement à la façade. À proximité de l’unité extérieure, le dispositif électrique est accessible sans créer un réseau de câbles désordonné autour de l’appareil.
Le résultat est compact, propre et logique : une thermopompe placée à un endroit où elle demeure accessible pour le service, sans occuper inutilement l’espace au sol.
Pourquoi une thermopompe double zone MIDEA 28 pour cette propriété?
Une thermopompe multizone utilise une seule unité extérieure pour alimenter plusieurs unités intérieures. Dans ce projet de Mont-Saint-Hilaire, la configuration choisie est une double zone, donc destinée à traiter deux espaces de la résidence avec une gestion distincte du confort.
Midea décrit précisément le principe multizone comme la connexion de plusieurs unités intérieures à une seule unité extérieure, chaque unité intérieure pouvant être contrôlée individuellement et réglée selon la température désirée dans la pièce.
Pour un propriétaire, cela change considérablement la manière de gérer le chauffage et la climatisation. Une chambre n’a pas nécessairement les mêmes besoins qu’un salon orienté plein soleil. Un étage peut se réchauffer plus rapidement qu’un sous-sol. Une pièce occupée toute la journée n’a pas à recevoir la même quantité de chauffage ou de climatisation qu’une pièce utilisée occasionnellement.
Avec deux zones indépendantes, nous pouvons adapter le fonctionnement aux besoins réels de la maison plutôt que de tenter de maintenir exactement les mêmes conditions partout.
Une seule unité extérieure, deux zones de confort
L’un des avantages les plus visibles de cette installation est justement ce que l’on ne voit pas : il n’a pas été nécessaire d’installer deux condensateurs extérieurs distincts pour créer deux zones.
Pour une maison où l’espace disponible autour des murs extérieurs doit rester dégagé, cette approche est particulièrement intéressante. Une seule unité extérieure signifie moins d’équipement sur la façade, moins d’espace utilisé près des fondations et une installation visuellement plus cohérente.
La documentation Midea souligne aussi cet avantage des systèmes multizones : plusieurs unités intérieures peuvent partager une seule unité extérieure, ce qui contribue à réduire l’espace d’installation extérieur et le nombre de sources de bruit autour de la propriété.
Sur cette résidence de Mont-Saint-Hilaire, cela nous a permis de conserver une implantation extérieure très compacte.
Ce que nous observons sur cette installation extérieure
La photo fournit plusieurs détails intéressants sur notre approche d’installation.
Le groupe extérieur MIDEA est installé sur une paire de supports muraux robustes. Plutôt que de déposer l’appareil directement sur une dalle près du gazon, nous avons choisi une position surélevée. Cette solution présente plusieurs avantages pratiques dans le contexte québécois :
- elle maintient davantage l’unité à l’écart de la neige et des accumulations au sol;
- elle facilite l’entretien du terrain autour de la thermopompe;
- elle limite le contact direct avec l’eau, la terre et les débris;
- elle conserve un accès relativement dégagé sous et autour de l’appareil;
- elle permet une intégration compacte sur le côté de la résidence;
- elle réduit l’encombrement au sol autour de la fondation.
Le positionnement contre le soubassement est également intéressant. Les supports métalliques peuvent transmettre des vibrations si leur choix, leur fixation ou leur mise à niveau sont négligés. C’est pourquoi, chez AirGreen, nous accordons autant d’importance à la structure de soutien qu’à la thermopompe elle-même.
Une thermopompe haut de gamme mal installée peut devenir bruyante, vibrer ou être difficile à entretenir. L’appareil et l’installation doivent fonctionner comme un seul système.
Un passage de conduites propre sur une façade de brique
L’un des éléments qui attire immédiatement l’attention sur la photo est le cache-lignes vertical blanc installé au-dessus de l’unité extérieure.
Dans une installation de thermopompe murale double zone, plusieurs éléments doivent circuler entre l’extérieur et les unités intérieures : conduites de réfrigérant, câblage de communication et, selon la configuration, évacuation des condensats.
L’erreur classique consiste à penser uniquement au chemin le plus court.
Nous devons plutôt rechercher un trajet qui soit à la fois :
techniquement approprié, accessible, protégé et visuellement acceptable.
Sur une façade en brique comme celle-ci, des conduites apparentes et mal alignées seraient immédiatement visibles. Le cache-lignes permet de protéger l’installation tout en créant une ligne verticale beaucoup plus discrète contre la maçonnerie.
Nous évitons également les parcours inutiles, les changements de direction excessifs et les conduites laissées sans protection lorsque la configuration du bâtiment permet une meilleure finition.
La MIDEA 28 et la technologie multizone Inverter
La gamme multizone de Midea utilise une technologie Inverter, particulièrement intéressante lorsqu’un système dessert plusieurs zones.
Un compresseur Inverter n’est pas limité à un fonctionnement simplifié de type marche-arrêt. La documentation du fabricant indique que le système ajuste sa capacité en fonction des variations de température en contrôlant le compresseur et les moteurs de ventilateur. Lorsque toutes les pièces n’exigent pas leur pleine capacité simultanément, le système peut fonctionner à charge partielle et réduire sa consommation.
C’est précisément l’un des éléments qui rendent une thermopompe double zone intéressante.
Lorsque les deux pièces demandent du chauffage, la machine peut distribuer sa capacité en conséquence. Lorsque seulement une zone a besoin d’être corrigée, le système peut adapter son fonctionnement plutôt que de traiter inutilement toute la résidence de la même manière.
Des performances techniques très intéressantes dans la gamme MIDEA 28
La brochure technique fournie pour le système MIDEA 28 multizone présente notamment une configuration Extreme Heat de 27 000 BTU/h, avec l’unité extérieure MO4HX-H27B-2A et la référence AHRI 215471460.
Pour cette configuration de référence, Midea indique une alimentation de 208/230 V, monophasée, 60 Hz, une capacité nominale de refroidissement et de chauffage de 27 000 BTU/h, un SEER2 de 23, un EER2 de 12,5 et un HSPF4 de 10,5, selon la nomenclature utilisée dans la documentation du fabricant. À une température extérieure de 5 °F, soit environ -15 °C, la capacité de chauffage indiquée demeure de 27 000 BTU/h, avec un COP de 2. Le débit d’air extérieur maximal indiqué est de 2 148 CFM et le niveau sonore extérieur de 61 dB(A).
Ces données sont particulièrement pertinentes pour les propriétaires de Mont-Saint-Hilaire, Beloeil, Saint-Basile-le-Grand, Sainte-Julie et de la Rive-Sud, où une thermopompe doit être évaluée non seulement selon son rendement en climatisation, mais également selon ses performances lorsque la température extérieure chute.
Il est toutefois important de distinguer la gamme commerciale MIDEA 28 du jumelage AHRI précis utilisé dans chaque maison. Les performances certifiées dépendent de la combinaison entre le groupe extérieur et les unités intérieures. C’est cette combinaison exacte qui doit être utilisée lorsqu’on vérifie les performances officielles ou une éventuelle admissibilité à une aide financière.
Le dimensionnement d’une double zone ne consiste pas à diviser les BTU en deux
C’est une erreur que nous rencontrons régulièrement lors de projets de thermopompes multizones.
Si une unité extérieure possède une certaine capacité, cela ne signifie pas que les deux unités intérieures doivent nécessairement être de capacités identiques.
Prenons une maison où la première zone est un grand salon ouvert avec plusieurs fenêtres et où la seconde est une chambre beaucoup plus petite. Installer deux unités de même capacité simplement parce qu’il y a deux zones pourrait produire un résultat médiocre.
Chez AirGreen, nous examinons notamment la superficie, le nombre de fenêtres, l’orientation solaire, le niveau d’isolation, la hauteur des plafonds, les pièces adjacentes, les étages et l’utilisation réelle de chaque espace.
La brochure Midea rappelle d’ailleurs un point essentiel : lorsque la capacité totale demandée par les unités intérieures dépasse la capacité nominale du groupe extérieur, la capacité réellement disponible pour chaque unité peut être réduite, particulièrement en chauffage.
Le choix des deux têtes intérieures est donc une décision technique, pas simplement esthétique.
Pourquoi surélever l’unité extérieure est particulièrement pertinent au Québec
Une thermopompe fonctionne aussi en hiver. Pendant son fonctionnement en chauffage, l’échangeur extérieur devient froid et le système doit périodiquement effectuer des cycles de dégivrage.
De l’eau peut alors s’écouler sous le groupe extérieur avant de geler lorsque la température est suffisamment basse.
Un appareil placé trop près du sol peut se retrouver entouré de neige compactée ou de glace. Une installation surélevée, comme celle visible sur cette réalisation de Mont-Saint-Hilaire, crée davantage d’espace sous l’unité et facilite la gestion de ces conditions hivernales.
La hauteur ne doit cependant pas être choisie au hasard. Il faut tenir compte de la structure du mur, de l’accès pour l’entretien, des dégagements prescrits par le fabricant et de la façon dont l’eau de dégivrage pourra s’évacuer.
Le détail électrique compte autant que la tuyauterie frigorifique
À droite de la thermopompe, on distingue l’installation électrique associée au groupe extérieur.
Dans une installation CVAC professionnelle, il ne suffit pas que l’appareil reçoive du courant. Le circuit, la protection électrique, le sectionnement et les conducteurs doivent correspondre aux exigences de l’équipement et aux normes applicables.
Nous coordonnons ces éléments afin que le branchement demeure accessible pour le service et que les fils extérieurs ne deviennent pas une accumulation désordonnée autour du condensateur.
Sur cette installation, la proximité du dispositif électrique avec l’appareil permet de conserver un cheminement relativement court et facile à identifier lors d’une intervention future.
Les erreurs que nous cherchons à éviter sur une installation double zone
L’expérience nous montre que plusieurs problèmes apparaissent non pas à cause de la thermopompe, mais à cause de décisions prises pendant l’installation.
Un mauvais emplacement extérieur peut rendre l’entretien extrêmement difficile. Des conduites mal protégées peuvent détériorer l’apparence du bâtiment. Une unité trop près du sol peut devenir problématique en hiver. Une mauvaise sélection des capacités intérieures peut créer des écarts de confort importants entre les pièces.
Il faut aussi éviter d’interpréter la capacité totale des unités intérieures comme si elle était automatiquement disponible simultanément dans chaque zone.
Midea explique clairement que le système module sa capacité et permet le contrôle indépendant des pièces. C’est précisément pour cette raison que le dimensionnement de chaque zone, la combinaison des unités et la capacité réelle de l’unité extérieure doivent être analysés ensemble.
Un avantage concret pour le confort quotidien
Le principal bénéfice d’une installation double zone n’est pas une caractéristique inscrite sur une fiche technique. C’est la possibilité de gérer deux espaces différemment.
Une zone peut être utilisée principalement pendant la journée et l’autre pendant la nuit. Une pièce très vitrée peut nécessiter davantage de climatisation l’après-midi alors qu’une chambre située du côté nord demeure naturellement plus fraîche.
Avec une MIDEA 28 double zone, chaque unité intérieure peut répondre à son propre thermostat et à sa propre consigne, tout en partageant une seule machine extérieure.
Pour de nombreux propriétaires, cette configuration représente un compromis particulièrement intéressant entre un système mural simple zone et une installation comportant plusieurs condensateurs indépendants.
Et les subventions pour une thermopompe MIDEA 28?
Pour toute installation à Mont-Saint-Hilaire ou ailleurs au Québec, nous recommandons de vérifier l’aide financière en utilisant le jumelage exact des modèles intérieurs et extérieurs ainsi que son numéro AHRI.
La documentation de la gamme comprend plusieurs références AHRI différentes selon la capacité du groupe extérieur et les unités intérieures utilisées. Par exemple, la configuration Extreme Heat 27 000 BTU présentée dans la brochure porte la référence AHRI 215471460.
Il ne faut donc jamais présumer qu’une thermopompe est admissible à une subvention uniquement parce que le nom « MIDEA 28 » apparaît sur la soumission.
Chez AirGreen, nous vérifions la combinaison exacte avant de présenter un montant potentiel d’aide financière. Les critères et montants des programmes peuvent changer et doivent être confirmés au moment du projet.
Une installation qui reste accessible pour le service et l’entretien
Une installation réussie doit aussi être pensée pour les années qui suivent.
Le technicien devra éventuellement accéder au groupe extérieur pour vérifier les pressions, les connexions électriques, l’état de l’échangeur, le ventilateur et les composants électroniques.
Sur la réalisation de Mont-Saint-Hilaire, l’unité demeure accessible depuis le côté de la maison. Elle n’est pas coincée sous une terrasse fermée ni installée directement derrière une structure qui empêcherait d’ouvrir les panneaux de service.
Le cache-lignes suit également un parcours identifiable, ce qui facilite le diagnostic si une intervention devient nécessaire.
Chez AirGreen, cet aspect fait partie de notre façon de travailler : nous ne planifions pas seulement l’installation pour la journée où la machine est posée. Nous pensons également à l’entretien et au dépannage éventuel.
Ce projet de Mont-Saint-Hilaire résume bien notre approche chez AirGreen
Cette installation de thermopompe double zone MIDEA 28 à Mont-Saint-Hilaire montre qu’un projet CVAC réussi dépend d’une série de décisions cohérentes.
Le groupe extérieur doit être correctement dimensionné. Les deux zones doivent recevoir des unités intérieures adaptées à leur charge réelle. Les conduites doivent suivre un parcours propre et protégé. L’unité extérieure doit être suffisamment dégagée du sol et accessible pour le service. Le branchement électrique doit être réalisé proprement. Et le jumelage exact doit être vérifié lorsque les performances AHRI ou une aide financière entrent en ligne de compte.
C’est cette combinaison entre sélection de l’équipement, installation CVAC, finition extérieure et compréhension du bâtiment qui nous permet d’obtenir un résultat durable.
Nous réalisons ce type d’installation de thermopompes murales et multizones MIDEA à Mont-Saint-Hilaire, mais également à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord.
Pour un propriétaire qui hésite entre une thermopompe simple zone, une thermopompe double zone ou un système multizone plus important, nous pouvons évaluer les pièces, la disposition du bâtiment, les contraintes extérieures et les besoins de chauffage afin de proposer une configuration réellement adaptée à la propriété.
