Installation d’une thermopompe double zone Samsung Premium FJM à Repentigny, dans Lanaudière

Deux zones de confort alimentées par une seule unité extérieure Samsung

Cette installation de thermopompe double zone Samsung Premium FJM à Repentigny répondait à un objectif très concret : améliorer le confort de deux espaces distincts de la résidence sans multiplier les appareils extérieurs le long du bâtiment. En choisissant une configuration multizone, le propriétaire pouvait alimenter deux unités murales à partir d’un seul groupe extérieur, tout en conservant un contrôle précis de la température et de la ventilation dans chaque pièce.

Chez AirGreen, nous avons planifié cette installation en tenant compte de plusieurs éléments qui influencent directement le rendement d’une thermopompe multizone : la disposition des pièces, les écarts de température entre les étages, la longueur des conduites frigorifiques, l’évacuation de la condensation, l’accessibilité pour l’entretien et l’emplacement de l’unité extérieure.

Le résultat est une solution de chauffage et de climatisation adaptée aux besoins réels de la propriété, avec une apparence propre et une utilisation simple grâce aux télécommandes Samsung fournies avec les unités intérieures.

Pourquoi une thermopompe double zone convenait à cette maison de Repentigny

Dans plusieurs maisons de Repentigny, particulièrement celles comportant plusieurs niveaux, une seule unité murale peut difficilement répartir l’air de façon uniforme. L’air froid ne traverse pas toujours efficacement les corridors, les cages d’escalier ou les portes fermées. En hiver, les variations de température entre le rez-de-chaussée et les chambres deviennent également plus perceptibles.

Une thermopompe double zone permet de traiter séparément deux secteurs stratégiques. Selon la configuration du bâtiment, il peut s’agir :

• du salon et de l’étage;
• de l’aire ouverte et de la chambre principale;
• du rez-de-chaussée et du sous-sol;
• de deux logements ou espaces occupés différemment;
• d’un bureau à domicile et de la section résidentielle.

Dans ce projet, la configuration Samsung FJM permettait d’éviter l’installation de deux condenseurs indépendants. Un seul appareil extérieur alimente les deux évaporateurs muraux, ce qui réduit l’encombrement autour de la résidence et simplifie l’aménagement extérieur.

Ce choix demeure toutefois pertinent seulement lorsque le dimensionnement est effectué correctement. Une unité extérieure multizone ne doit pas être sélectionnée uniquement selon l’addition théorique des superficies. Nous devons également considérer la charge thermique de chaque zone, l’orientation des fenêtres, l’isolation, l’exposition au soleil, la hauteur des plafonds et l’usage quotidien des pièces.

Une plateforme Samsung FJM conçue pour les installations multizones

La gamme Samsung FJM, pour « Free Joint Multi », est conçue pour raccorder plusieurs unités intérieures compatibles à une même unité extérieure. Dans le cas de cette installation, deux zones ont été créées afin d’obtenir une distribution plus cohérente du chauffage et de la climatisation.

L’un des principaux avantages d’un système FJM est la flexibilité offerte au moment de la conception. Selon les besoins du bâtiment et les combinaisons approuvées par le fabricant, il est possible d’utiliser différents formats d’unités intérieures et différentes capacités.

Cette flexibilité ne signifie pas que toutes les combinaisons sont interchangeables. Chez AirGreen, nous vérifions notamment :

• la compatibilité exacte entre les unités intérieures et l’unité extérieure;
• la capacité totale raccordée permise;
• la capacité attribuée à chacune des zones;
• les diamètres de tuyauterie exigés;
• les longueurs minimales et maximales des conduites;
• la différence d’élévation autorisée;
• les exigences électriques;
• les paramètres de mise en service.

Ces vérifications sont essentielles. Une combinaison inadéquate peut réduire le rendement, provoquer des cycles irréguliers ou limiter la capacité disponible lors des journées très froides ou très chaudes.

Une télécommande Samsung pensée pour un réglage quotidien simple

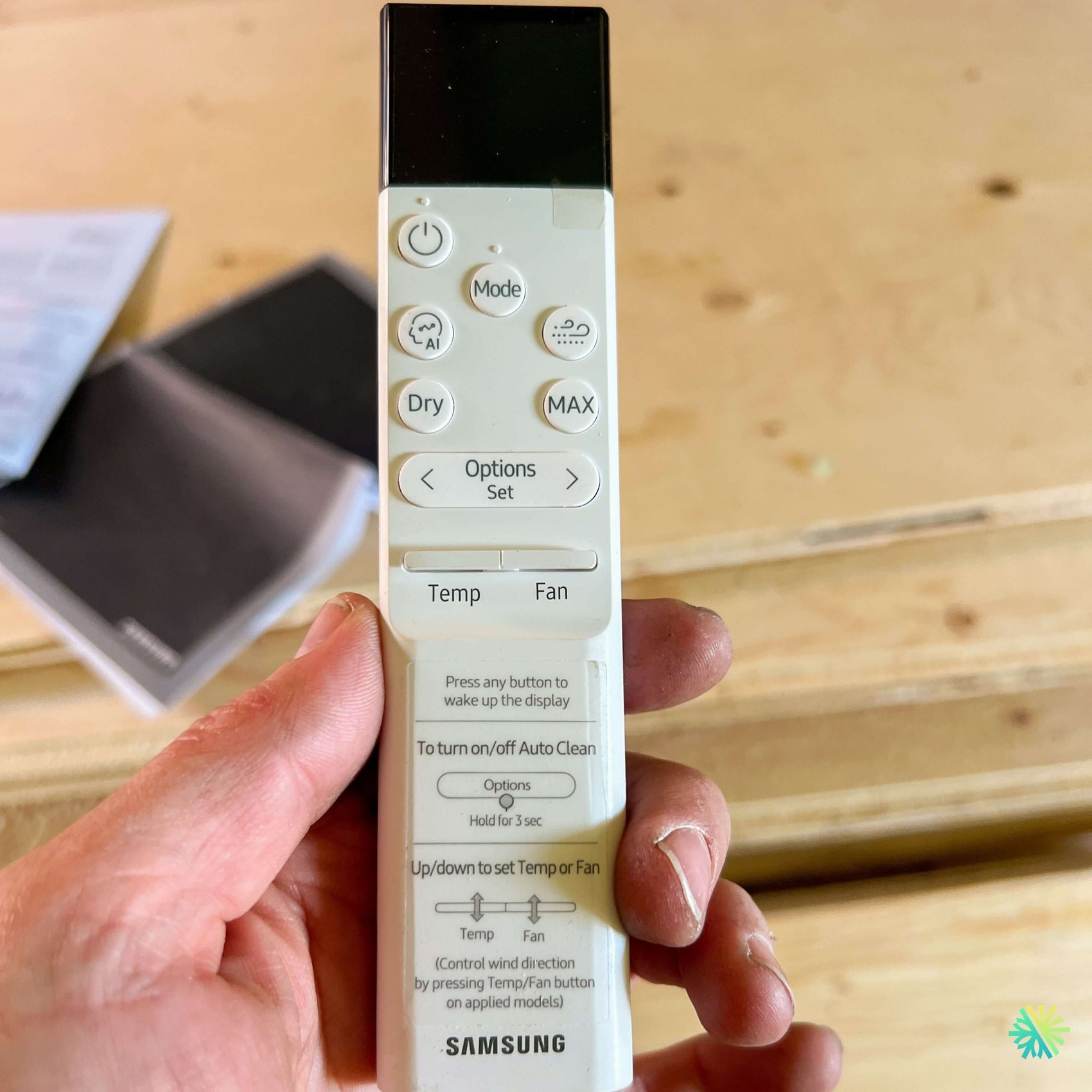

La photographie prise pendant le projet montre la télécommande Samsung associée au système. Son interface donne accès aux fonctions principales sans surcharger l’utilisateur de commandes complexes.

On y retrouve notamment :

• la mise en marche et l’arrêt;
• la sélection du mode;
• le réglage de la température;
• le contrôle de la vitesse du ventilateur;
• le mode de déshumidification « Dry »;
• la fonction « MAX » pour atteindre plus rapidement la consigne;
• les options supplémentaires du système;
• le réglage de l’orientation de l’air;
• la fonction de nettoyage automatique, selon la configuration de l’appareil.

La partie inférieure de la télécommande comporte des indications pratiques imprimées sous le panneau coulissant. L’utilisateur peut ainsi retrouver rapidement la procédure de réglage de la température, du ventilateur et de certaines fonctions d’entretien.

Ce détail peut sembler secondaire, mais une installation CVAC réussie ne s’arrête pas à la pose de l’équipement. Le propriétaire doit également comprendre comment utiliser le système. Lors de la mise en service, nous expliquons les modes recommandés, le réglage des volets, l’utilisation du ventilateur et les habitudes qui favorisent une température stable.

Un point important avec les systèmes multizones

Chaque unité intérieure peut généralement avoir sa propre température de consigne et sa propre vitesse de ventilation. Toutefois, les unités reliées au même groupe extérieur doivent fonctionner dans un mode compatible.

En pratique, un système multizone conventionnel ne peut pas normalement climatiser une pièce pendant qu’il chauffe simultanément une autre pièce. Les deux zones doivent être utilisées en chauffage ou en climatisation. Une unité peut être arrêtée pendant que l’autre fonctionne, mais les demandes opposées doivent être évitées.

Nous expliquons toujours ce fonctionnement au client afin de prévenir une situation fréquente : une télécommande laissée en mode chauffage dans une pièce et l’autre réglée en climatisation. Cette contradiction peut empêcher une zone de démarrer ou créer de la confusion sur le fonctionnement du système.

Le mode Dry pour gérer l’humidité sans refroidissement excessif

La commande « Dry », clairement visible sur la télécommande Samsung, permet de réduire l’humidité intérieure pendant les journées lourdes. Cette fonction peut être utile à Repentigny durant les périodes estivales humides, particulièrement lorsque la température extérieure n’est pas extrêmement élevée, mais que l’air intérieur demeure inconfortable.

Le mode de déshumidification ne remplace toutefois pas un déshumidificateur central ou portatif dans un sous-sol présentant un problème permanent d’humidité. Il s’agit plutôt d’un réglage pratique pour améliorer le confort ponctuel tout en limitant le refroidissement excessif.

Pour maintenir un bon contrôle de l’humidité, nous recommandons également :

• de conserver les portes et fenêtres fermées pendant le fonctionnement;
• de nettoyer régulièrement les filtres;
• d’éviter de choisir une capacité beaucoup trop élevée;
• de vérifier que le drain de condensation s’écoule librement;
• de laisser le système fonctionner suffisamment longtemps pour effectuer un cycle complet.

Une unité surdimensionnée peut refroidir rapidement la pièce, puis s’arrêter avant d’avoir retiré suffisamment d’humidité. Le dimensionnement influence donc autant le confort que la consommation électrique.

La fonction MAX pour une reprise rapide de température

La fonction « MAX » permet d’augmenter temporairement la puissance de fonctionnement afin d’atteindre plus rapidement la température demandée. Elle peut être pratique lorsque les occupants reviennent après une absence ou lorsqu’une pièce a accumulé beaucoup de chaleur solaire.

Nous conseillons cependant de l’utiliser de façon ponctuelle. Pour un confort stable et une meilleure modulation, il est généralement préférable de choisir une consigne raisonnable et de laisser la thermopompe Samsung maintenir progressivement cette température.

Régler une unité à 16 °C ne refroidit pas nécessairement une pièce plus rapidement qu’une consigne à 22 °C. Cela peut plutôt prolonger le fonctionnement à pleine capacité et rendre l’espace inconfortablement froid. Le même principe s’applique au chauffage : une consigne très élevée ne transforme pas la capacité nominale de l’appareil.

Les étapes techniques d’une installation double zone réalisée avec méthode

Choisir les emplacements des deux unités intérieures

L’emplacement des unités murales influence directement la circulation de l’air et le confort ressenti. Une unité ne doit pas simplement être installée à l’endroit où le mur est le plus facile à percer.

Nous cherchons plutôt un emplacement qui permet :

• une diffusion de l’air sur la plus grande longueur de la pièce;
• un dégagement suffisant autour de l’unité;
• un accès pratique aux filtres;
• un passage logique pour les conduites;
• une pente adéquate pour le drain;
• une intégration visuelle propre;
• une distance raisonnable entre les unités intérieures et le groupe extérieur.

Dans une chambre, nous évitons autant que possible de diriger le jet d’air directement vers le lit. Dans un salon, nous cherchons à pousser l’air vers l’aire ouverte plutôt que vers un mur voisin. Dans une cage d’escalier, nous évaluons les mouvements naturels de l’air chaud et de l’air froid avant de confirmer la position.

Préparer les passages frigorifiques et les drains

Une installation double zone exige deux ensembles de conduites entre les unités intérieures et l’unité extérieure. Chaque zone possède généralement ses propres tuyaux de réfrigérant, son câblage de communication et son système d’évacuation de condensation.

La qualité du cheminement est déterminante. Un passage mal planifié peut produire :

• des moulures extérieures trop visibles;
• des coudes inutiles;
• une pente insuffisante du drain;
• des risques de retour d’eau;
• des conduites difficiles à entretenir;
• une longueur frigorifique excessive;
• des vibrations contre la structure.

Nous planifions le tracé avant le perçage afin d’éviter les improvisations. Les ouvertures sont réalisées avec une inclinaison appropriée vers l’extérieur lorsque le drain fonctionne par gravité. Les pénétrations sont ensuite scellées soigneusement pour limiter les infiltrations d’air, d’humidité et d’insectes.

Protéger les conduites à l’extérieur

Les conduites frigorifiques et électriques sont regroupées dans une enveloppe protectrice. Lorsque le tracé demeure visible sur le mur extérieur, nous pouvons installer une moulure de finition adaptée à la configuration du bâtiment.

Cette protection ne sert pas uniquement à améliorer l’apparence. Elle contribue également à protéger l’isolant des tuyaux contre :

• les rayons ultraviolets;
• les intempéries;
• les chocs;
• les oiseaux et petits animaux;
• la détérioration prématurée.

Un isolant endommagé autour de la conduite de vapeur peut produire de la condensation, des pertes thermiques et une baisse de rendement. Une finition extérieure propre facilite aussi l’inspection future de l’installation.

Positionner l’unité extérieure pour les hivers de Repentigny

Le groupe extérieur doit disposer d’un dégagement suffisant pour aspirer et rejeter l’air. Il ne doit pas être installé dans un espace où la neige, la glace ou l’eau provenant de la toiture peuvent bloquer l’échangeur.

Dans la région de Repentigny et de Lanaudière, nous devons prévoir les accumulations hivernales. Selon le bâtiment, l’unité peut être posée sur un support mural, une base surélevée ou une structure conçue pour maintenir l’appareil au-dessus du niveau de neige habituel.

Nous vérifions également :

• la solidité du support;
• le contrôle des vibrations;
• l’accès pour le service;
• la proximité des fenêtres;
• la circulation d’air autour du condenseur;
• l’emplacement du sectionneur électrique;
• l’écoulement de l’eau pendant les dégivrages.

En mode chauffage, une thermopompe produit de l’eau lors de ses cycles de dégivrage. Cette eau doit pouvoir s’évacuer sans créer une plaque de glace dangereuse sur un passage ou endommager une surface sensible.

Le raccordement frigorifique : une étape invisible mais déterminante

Après le raccordement des tuyaux, le circuit doit être préparé selon les règles techniques applicables. Cette partie de l’installation est rarement visible pour le client, mais elle influence directement la durée de vie du compresseur.

Nos techniciens portent une attention particulière à :

• la qualité des évasements;
• l’alignement des raccords;
• l’application du couple de serrage approprié;
• la protection contre la contamination;
• l’épreuve d’étanchéité;
• le tirage au vide;
• la stabilité du vide avant la libération du réfrigérant;
• l’isolation complète des raccordements.

Un simple serrage approximatif peut causer une fuite lente qui ne devient apparente que plusieurs mois plus tard. Une mise sous vide insuffisante peut laisser de l’air et de l’humidité dans le circuit frigorifique. Ces contaminants nuisent au rendement et peuvent endommager les composantes internes.

La mise en service des deux zones

Une thermopompe double zone doit être testée comme un système complet, et non comme deux appareils indépendants. Nous mettons les unités en marche, validons leur communication avec le groupe extérieur et observons le comportement du système dans différents réglages.

La vérification comprend notamment :

1. le démarrage de la première zone;
2. le démarrage de la seconde zone;
3. la réponse aux commandes de température;
4. la variation des vitesses de ventilation;
5. le mouvement des volets;
6. l’écoulement des drains;
7. l’absence de bruit anormal;
8. la compatibilité des demandes de fonctionnement;
9. la stabilité électrique;
10. l’explication des commandes au propriétaire.

Nous nous assurons également que chaque télécommande agit sur la bonne unité. Dans une installation où les deux appareils intérieurs sont proches, cette vérification évite qu’une même commande modifie accidentellement le réglage de l’autre zone.

Les erreurs à éviter avec une thermopompe multizone

Choisir la capacité uniquement selon la superficie

La superficie constitue un point de départ, mais elle ne suffit pas pour déterminer la bonne capacité. Deux pièces de mêmes dimensions peuvent avoir des besoins très différents selon leur fenestration, leur orientation et leur isolation.

Installer les unités face à un obstacle

Une bibliothèque, une poutre, une cloison ou une armoire placée devant l’unité réduit la portée du jet d’air. Le système peut alors maintenir une bonne température près de l’appareil tout en laissant l’extrémité de la pièce inconfortable.

Négliger la pente du drain

Un drain mal incliné peut provoquer des écoulements à l’intérieur, des odeurs ou une accumulation d’eau dans le bac de condensation. Le parcours doit être vérifié avant la fermeture des moulures.

Utiliser des modes opposés

Les demandes simultanées de chauffage et de climatisation sont incompatibles sur la majorité des systèmes multizones résidentiels. Les occupants doivent coordonner les modes entre les deux télécommandes.

Éteindre constamment le système

Une thermopompe à technologie variable fonctionne généralement plus efficacement lorsqu’elle maintient une température stable. Les arrêts prolongés suivis d’une demande maximale peuvent augmenter l’inconfort et ralentir le retour à la consigne.

Oublier l’entretien des deux unités

Chaque unité intérieure possède ses propres filtres. Nettoyer seulement celle du salon tout en négligeant celle de l’étage réduit progressivement la circulation d’air de la seconde zone.

L’entretien recommandé après l’installation

Pour préserver le rendement de cette thermopompe double zone Samsung, nous recommandons de vérifier les filtres régulièrement. La fréquence dépend de la présence d’animaux, de la quantité de poussière et du nombre d’heures de fonctionnement.

L’entretien courant comprend :

• le lavage des filtres;
• l’inspection visuelle des unités intérieures;
• la vérification des drains;
• le dégagement de l’unité extérieure;
• l’élimination des feuilles et débris;
• la surveillance des accumulations de neige;
• le nettoyage professionnel lorsque la turbine ou l’échangeur devient encrassé.

Le nettoyage des filtres ne remplace pas un entretien CVAC professionnel. Avec le temps, la poussière peut traverser les filtres et se déposer sur l’évaporateur, la turbine et le bac de condensation. Un nettoyage en profondeur permet de restaurer le débit d’air et de limiter les odeurs.

Une installation adaptée aux propriétaires de Repentigny et du Grand Montréal

Ce projet illustre l’intérêt d’une solution multizone lorsque deux secteurs d’une maison présentent des besoins différents. Le système Samsung Premium FJM permet d’obtenir une meilleure distribution du confort tout en limitant le nombre d’unités extérieures.

Chez AirGreen, nous réalisons des installations de thermopompes murales et multizones à Repentigny, mais également à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque projet commence par l’analyse du bâtiment, car la marque et la capacité ne constituent qu’une partie de la solution.

Nous évaluons l’ensemble du projet : emplacement, charge thermique, tuyauterie, drainage, alimentation électrique, bruit, apparence extérieure, entretien futur et habitudes d’utilisation. Cette approche permet d’installer un système qui fonctionne correctement sur le plan technique et qui demeure pratique au quotidien.

Ce que cette installation Samsung apporte au quotidien

La valeur d’une installation double zone se constate surtout dans l’utilisation de tous les jours. Les occupants peuvent ajuster la consigne de chaque secteur, réduire la ventilation dans une pièce peu utilisée et maintenir un confort mieux réparti entre les niveaux.

La télécommande Samsung photographiée pendant l’installation reflète cette simplicité : les commandes essentielles demeurent directement accessibles, tandis que les options complémentaires sont regroupées dans un menu distinct. Le mode Dry, la fonction MAX, la vitesse du ventilateur et l’orientation de l’air peuvent être adaptés sans intervention technique.

Une installation de thermopompe Samsung à Repentigny doit toutefois être considérée comme un ensemble : le choix de l’équipement, la qualité du montage, la mise en service et les explications remises au propriétaire contribuent tous au résultat final.
