Installation d’une thermopompe murale Hitachi airHome 600 à Brossard sur la Rive-Sud de Montréal

Une intégration discrète dans une pièce où chaque centimètre de mur comptait

Dans cette résidence de Brossard, l’objectif n’était pas seulement d’ajouter de la climatisation et du chauffage. Il fallait intégrer une thermopompe murale Hitachi airHome 600 dans une pièce où l’espace disponible en hauteur était limité par la proximité d’une grande fenêtre coulissante, d’un mur latéral et d’un plafond composé de tuiles acoustiques.

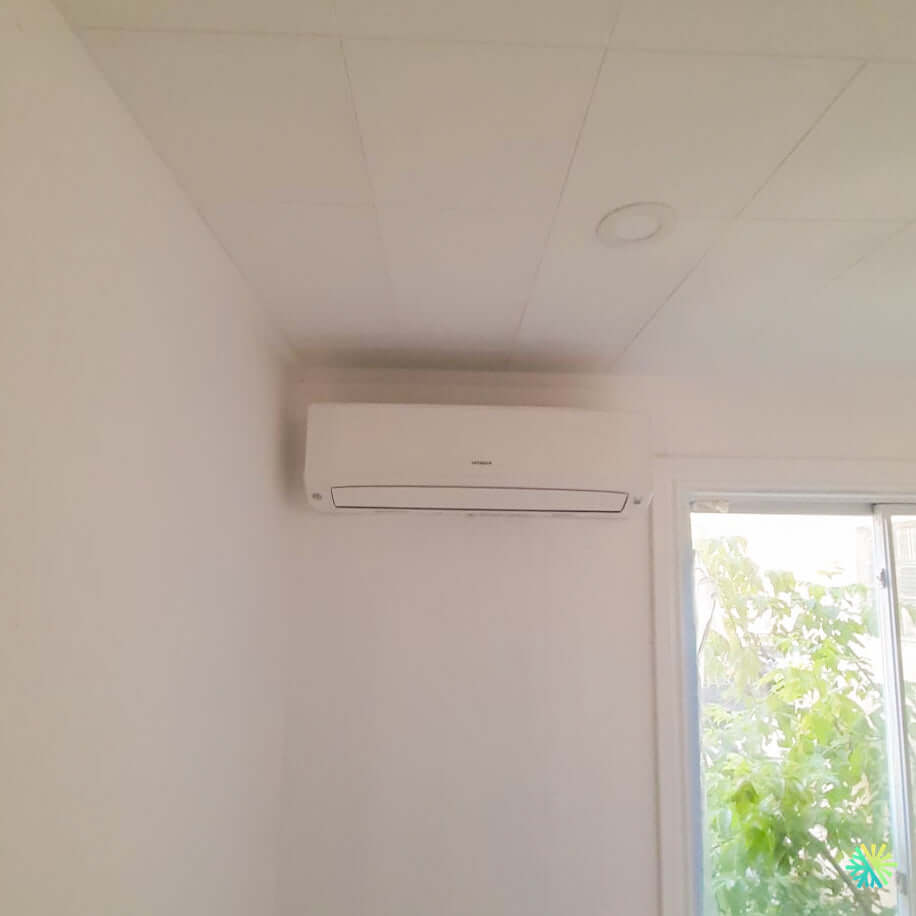

La photographie prise après les travaux montre une installation sobre : l’unité intérieure blanche s’intègre au mur sans alourdir la pièce, tandis que les raccordements demeurent pratiquement invisibles dans la zone photographiée. Ce résultat épuré repose pourtant sur plusieurs décisions techniques importantes. L’emplacement devait permettre une bonne reprise d’air par le dessus, une diffusion efficace vers le centre de la pièce et un accès suffisant pour les futurs travaux d’entretien CVAC.

Chez AirGreen, nous rencontrons régulièrement ce type de configuration à Brossard, Saint-Lambert, Greenfield Park, Saint-Hubert et Longueuil. Les propriétaires souhaitent conserver leurs fenêtres, leurs espaces de rangement et l’apparence générale de la pièce, tout en obtenant un confort stable durant les étés humides et les hivers froids de la Rive-Sud.

Une unité positionnée près de la fenêtre sans bloquer la circulation d’air

La fenêtre visible à droite de l’appareil réduit considérablement la largeur de mur disponible. L’unité ne pouvait pas être déplacée trop loin vers la droite, puisque son dégagement latéral et son accès technique auraient été compromis. Elle ne devait pas non plus être installée trop près du mur gauche, ce qui aurait pu nuire à l’ouverture du panneau avant et à l’entretien des filtres.

Nous avons donc recherché un positionnement équilibré permettant :

• une aspiration d’air suffisante au-dessus de l’unité;
• une diffusion dégagée devant le volet;
• un accès pratique aux filtres;
• une distance raisonnable avec le cadre de la fenêtre;
• une finition visuelle harmonieuse;
• un parcours discret pour les conduites frigorifiques, le câblage et le drain.

Une installation de thermopompe murale ne devrait jamais être décidée uniquement selon l’endroit où l’appareil semble le moins visible. Un emplacement trop serré peut provoquer une recirculation de l’air, une lecture imprécise de la température ambiante ou une réduction du débit.

Dans cette pièce de Brossard, le mur choisi permet à la thermopompe de projeter l’air dans l’espace habitable plutôt que directement vers la fenêtre. Cette orientation aide à distribuer le chauffage ou la climatisation sur une plus grande distance.

Le défi particulier d’un plafond en tuiles acoustiques

Le plafond visible sur la photo est constitué de panneaux ou de tuiles acoustiques. Cette configuration demande une attention différente de celle d’un plafond traditionnel en gypse.

Avant de fixer l’unité intérieure, nous devons vérifier :

1. La nature réelle du mur porteur derrière la finition.
2. La position des montants.
3. La stabilité de la surface.
4. L’espace disponible au-dessus de l’appareil.
5. La possibilité de faire passer les conduites sans fragiliser les panneaux du plafond.
6. La présence éventuelle de câblage, de plomberie ou de conduits dans la cavité.

La plaque de montage d’une thermopompe doit être parfaitement de niveau et solidement ancrée. Une légère déformation peut compliquer l’écoulement des condensats ou entraîner des vibrations. Dans une pièce où le plafond est bas, quelques centimètres peuvent également déterminer si le couvercle avant pourra être ouvert correctement lors d’un nettoyage.

La série Hitachi airHome 600 a été conçue pour faciliter l’installation et l’entretien. Sa plaque de montage optimisée favorise une fixation stable, tandis que certaines composantes internes sont accessibles ou amovibles afin de simplifier le nettoyage et les interventions techniques.

Une finition où les éléments techniques restent discrets

Sur la portion visible du mur, aucune longue moulure extérieure ne vient détourner l’attention de l’appareil. Cette discrétion est importante dans une pièce claire où les murs, le plafond et l’unité intérieure sont tous de couleur blanche.

Une finition propre dépend de la planification effectuée avant le perçage. Il faut déterminer le meilleur angle de sortie pour :

• la conduite de liquide;
• la conduite de gaz;
• le câble de communication;
• l’alimentation électrique;
• le tuyau de drainage.

Le drain doit conserver une pente suffisante lorsqu’il fonctionne par gravité. Une conduite qui remonte, s’écrase ou forme un creux peut retenir l’eau et provoquer des bruits de gargouillement, des odeurs ou un débordement du bac de condensats.

Lorsque la configuration du bâtiment exige une pompe de condensats, celle-ci doit être sélectionnée et installée avec soin. Dans le cas contraire, nous privilégions généralement un écoulement gravitaire, plus simple et moins dépendant d’une composante mécanique.

Pourquoi nous n’estimons pas la capacité à partir d’une photographie

La photo confirme la présence d’une unité intérieure Hitachi airHome 600, mais elle ne permet pas de déterminer avec certitude sa capacité exacte. Nous évitons donc d’affirmer qu’il s’agit d’un appareil de 9 000, 12 000, 15 000, 18 000 ou 24 000 BTU/h sans avoir accès aux numéros de modèle.

La gamme airHome 600 comprend plusieurs capacités nominales de climatisation, soit environ :

• 9 000 BTU/h;
• 12 000 BTU/h;
• 15 000 BTU/h;
• 18 000 BTU/h;
• 22 000 BTU/h pour le modèle commercialement associé à la catégorie 24 000 BTU/h.

Le bon dimensionnement dépend de la charge réelle de la pièce et du bâtiment. Nous considérons notamment la superficie, mais aussi l’isolation, les fenêtres, l’exposition solaire, la hauteur du plafond, l’étage, la circulation de l’air et la présence d’autres sources de chauffage.

À Brossard, les grandes surfaces vitrées peuvent augmenter fortement la charge de climatisation en après-midi. Une fenêtre orientée vers le soleil n’a pas le même impact qu’une fenêtre ombragée. Le simple calcul en pieds carrés ne suffit donc pas pour sélectionner une thermopompe fiable.

Les conséquences d’un appareil trop grand

Un appareil surdimensionné peut refroidir rapidement l’air autour de l’unité, puis réduire sa puissance avant d’avoir retiré suffisamment d’humidité. La pièce peut alors sembler fraîche, mais légèrement humide ou inconfortable.

Les conséquences d’un appareil trop petit

Une thermopompe sous-dimensionnée peut fonctionner longtemps à pleine capacité, particulièrement durant les vagues de chaleur ou les périodes de froid intense. Elle peut alors avoir de la difficulté à atteindre la température demandée dans les zones éloignées.

La technologie Inverter de l’airHome 600 permet une modulation efficace, mais cette modulation ne corrige pas un mauvais dimensionnement initial.

Les contrôles effectués après l’installation

Une apparence soignée ne garantit pas à elle seule le bon fonctionnement d’un système. Une fois l’unité intérieure et l’unité extérieure installées, nous effectuons une série de vérifications avant de remettre l’équipement au client.

Vérification du circuit frigorifique

La tuyauterie doit respecter les diamètres exigés pour la combinaison précise d’appareils. Selon la capacité de l’airHome 600, le raccord de liquide est généralement de 1/4 po, tandis que la conduite de gaz peut être de 3/8 po, 1/2 po ou 5/8 po.

Nous vérifions la qualité des évasements, le serrage des raccords et l’étanchéité du circuit. Une mise sous vide adéquate est ensuite nécessaire pour retirer l’air et l’humidité des conduites avant la libération du réfrigérant.

Cette série fonctionne au R32, un réfrigérant qui exige des procédures, des outils et des pratiques compatibles.

Vérification du drainage

Nous faisons circuler de l’eau ou fonctionnons l’appareil en climatisation afin de confirmer que les condensats s’évacuent correctement. Nous observons également le bac intérieur, les raccords et le point de sortie.

Cette étape est particulièrement importante lorsque l’unité est installée dans une pièce finie. Une petite fuite non détectée peut éventuellement endommager la peinture, le mur, le plancher ou le plafond d’un niveau inférieur.

Vérification électrique

Les exigences électriques varient selon la capacité. Les données du fabricant indiquent une ampacité minimale de circuit comprise entre 12 et 20 A, avec une protection maximale généralement de 15 ou 25 A, selon le modèle.

Le disjoncteur, le câblage, le sectionneur et les connexions doivent correspondre aux exigences de la combinaison installée. Nous ne sélectionnons jamais une protection électrique uniquement selon une habitude de chantier.

Essai en chauffage et en climatisation

Nous vérifions :

• la réaction de l’unité aux commandes;
• l’ouverture et le mouvement des volets;
• la stabilité du ventilateur;
• la production d’air froid;
• la production de chaleur;
• l’absence de vibration anormale;
• le fonctionnement de la télécommande;
• la communication entre les unités;
• le niveau sonore.

Ces essais permettent de détecter immédiatement une erreur de raccordement, un problème de capteur ou une anomalie de communication.

Ce que la Hitachi airHome 600 apporte à une résidence de Brossard

Le choix de cette thermopompe murale Hitachi répond à plusieurs besoins fréquents sur la Rive-Sud : climatiser durant les périodes chaudes, réduire l’utilisation du chauffage électrique et mieux contrôler la qualité de l’air dans la pièce.

Chauffage jusqu’à -25 °C

La série airHome 600 est conçue pour continuer à fonctionner en chauffage lorsque la température extérieure atteint environ -25 °C. Hitachi indique également une capacité de chauffage pouvant demeurer à 100 % à -15 °C, selon les conditions et la combinaison sélectionnée.

Cette donnée ne signifie pas que toutes les capacités produisent la même quantité de chaleur à -25 °C. Comme pour toute thermopompe, la capacité disponible diminue progressivement lorsque la température extérieure descend.

Selon le modèle, la capacité maximale annoncée à -25 °C varie approximativement entre 7 200 et 15 000 BTU/h. Le chauffage d’appoint existant demeure donc pertinent pendant certaines périodes, surtout si l’unité murale ne dessert qu’une partie de la maison.

Rendement énergétique élevé

Selon la capacité choisie, la gamme peut atteindre environ 23,0 TRÉS2 et jusqu’à 9,2 CPSC2 pour la région climatique 5. Ces cotes permettent de comparer plus précisément l’efficacité saisonnière entre différentes thermopompes.

Le rendement réel dépend néanmoins de plusieurs facteurs :

• la température extérieure;
• la consigne intérieure;
• l’entretien des filtres;
• la propreté des serpentins;
• la longueur de la tuyauterie;
• la qualité de l’installation;
• la fréquence d’ouverture des portes et fenêtres.

Un appareil efficace mal entretenu peut perdre une partie de ses avantages. Nous recommandons donc de nettoyer régulièrement les filtres et de faire inspecter l’unité lorsqu’une accumulation visible apparaît dans le ventilateur ou le serpentin.

FrostWash 3.0 pour limiter l’accumulation interne

La technologie FrostWash 3.0 utilise un cycle de chauffage, de congélation et de fonte afin d’aider à retirer les contaminants accumulés sur le serpentin intérieur.

Le processus comprend trois phases :

1. Le serpentin est chauffé pour aider à détacher certaines particules.
2. Il est refroidi jusqu’à former de la glace qui emprisonne les contaminants.
3. La glace fond et entraîne une partie des résidus vers le drainage.

Cette fonction constitue un soutien intéressant pour la propreté de l’appareil, mais elle ne remplace pas un nettoyage manuel complet. La poussière peut aussi s’accumuler sur le ventilateur tangentiel, les déflecteurs et le bac.

Filtration à charbon actif et particules PM2.5

L’airHome 600 intègre un préfiltre en acier inoxydable et un filtre à charbon actif destiné aux particules fines PM2.5. Ce dispositif peut contribuer à réduire certaines particules et odeurs dans l’air qui traverse l’unité.

Il faut toutefois conserver des attentes réalistes. Une thermopompe murale traite principalement l’air de la pièce où elle est installée. Elle ne remplace pas un échangeur d’air, une hotte de cuisine, un contrôle de l’humidité ou un système de filtration central.

Dans une résidence de Brossard, la meilleure stratégie combine généralement :

• une ventilation adéquate;
• le nettoyage périodique des filtres;
• le contrôle de l’humidité;
• l’entretien de la thermopompe;
• l’utilisation appropriée des ventilateurs d’extraction.

Protection contre les moisissures

La fonction de protection contre les moisissures aide à assécher les composantes internes après certains cycles. Le système peut faire circuler de l’air et chauffer le serpentin afin de réduire l’humidité résiduelle.

Cette fonction est particulièrement utile en été, lorsque la thermopompe fonctionne fréquemment en climatisation. Elle aide à limiter les conditions favorables aux odeurs, sans toutefois éliminer une contamination déjà installée.

Smart Eco, SleepSense et contrôle Wi-Fi

L’airHome 600 propose plusieurs fonctions intelligentes destinées à améliorer le confort et à réduire les périodes de fonctionnement inutiles.

Smart Eco utilise un capteur de mouvement afin de détecter l’inoccupation de la pièce. Après une période sans présence, l’appareil peut ajuster son fonctionnement pour économiser de l’énergie.

SleepSense adapte la température pendant le sommeil afin d’éviter des variations trop importantes durant la nuit.

L’application airCloud Go permet notamment :

• de contrôler la température à distance;
• de créer une programmation hebdomadaire;
• de suivre une estimation de la consommation;
• de gérer certaines fonctions intelligentes;
• d’utiliser des commandes vocales compatibles.

Ces options sont particulièrement pratiques lorsque la thermopompe est installée dans un sous-sol, un bureau, un logement ou une pièce utilisée selon un horaire variable.

Un niveau sonore adapté aux espaces de vie

Le niveau sonore de l’unité intérieure varie selon la capacité et la vitesse du ventilateur. La documentation Hitachi indique un fonctionnement pouvant descendre autour de 27 dB(A) pour une configuration précise en mode silencieux.

L’emplacement visible sur la photo est avantageux puisque l’unité est installée sur un mur dégagé, sans meuble immédiatement devant la sortie d’air. Cela permet de conserver un débit stable sans devoir utiliser constamment la vitesse maximale.

Admissibilité aux subventions : vérifier la combinaison exacte

Les unités de la série Hitachi airHome 600 sont certifiées ENERGY STAR selon les combinaisons indiquées par le fabricant et peuvent être admissibles à certains programmes d’aide financière.

L’admissibilité doit toutefois être confirmée à partir :

• des numéros exacts des unités intérieure et extérieure;
• du numéro AHRI;
• de la capacité reconnue à basse température;
• du type d’habitation;
• du programme disponible à la date des travaux;
• de la source de chauffage principale;
• des documents exigés.

Le nom « airHome 600 » ne suffit pas à confirmer automatiquement le montant d’une subvention. Chez AirGreen, nous vérifions la combinaison réelle plutôt que de présenter une estimation non fondée.

Les erreurs à éviter dans une pièce semblable

Cette installation à Brossard illustre plusieurs précautions utiles pour les propriétaires qui planifient un projet semblable.

Installer l’unité trop près du plafond

L’aspiration se fait principalement par la partie supérieure. Un dégagement insuffisant peut réduire le débit et compliquer l’entretien des filtres.

Centrer l’appareil sur le mur sans considérer la fenêtre

Une installation visuellement centrée n’est pas toujours techniquement appropriée. Il faut considérer le cadre de fenêtre, les rideaux, la diffusion de l’air et la structure du mur.

Diriger le souffle directement vers les occupants

Une thermopompe installée face à un lit, un divan ou un poste de travail peut créer une sensation de courant d’air. L’emplacement et l’ajustement des volets doivent limiter cet inconfort.

Négliger le parcours du drain

Un drain mal incliné peut causer des fuites plusieurs semaines après l’installation, lorsque l’humidité extérieure augmente.

Choisir la capacité uniquement selon le prix

Une différence de capacité influence le confort, la consommation, le bruit et le fonctionnement à basse température. Le choix doit être technique avant d’être financier.

Une installation propre, pensée pour rester accessible

Le résultat visible dans cette résidence de Brossard montre une thermopompe Hitachi airHome 600 intégrée dans un espace restreint sans compromettre la fenêtre ni surcharger le mur.

La qualité d’une installation se mesure autant à ce que l’on voit qu’à ce qui demeure caché : l’ancrage de la plaque, la pente du drain, les évasements, la mise sous vide, les connexions électriques et les essais de fonctionnement.

Chez AirGreen, nous réalisons des installations de thermopompes murales partout à Brossard, Longueuil, Saint-Lambert, Saint-Hubert, Montréal, Laval, sur la Rive-Sud et la Rive-Nord. Chaque emplacement est étudié selon les contraintes du bâtiment, la circulation de l’air, les besoins de chauffage et la facilité d’entretien à long terme.
