Une installation CVAC sur toiture conçue pour résister aux réalités de l’hiver québécois
À Rosemère, cette installation de thermopompe double zone Samsung Premium FJM demandait beaucoup plus que la simple mise en place d’un appareil extérieur. L’unité devait être positionnée sur une toiture plate, protégée contre l’accumulation de neige, maintenue à niveau et installée sans compromettre l’intégrité de la membrane du toit.

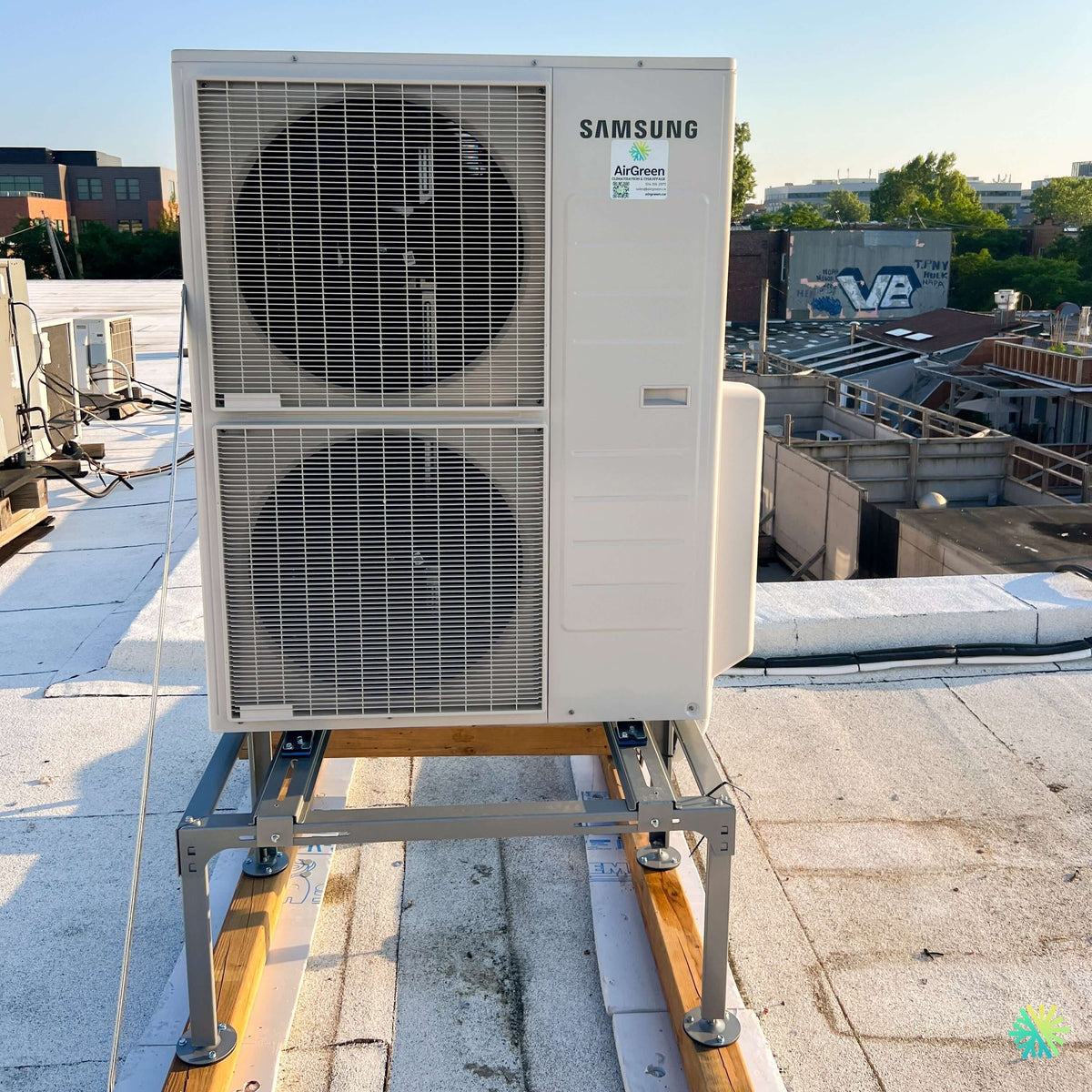

Sur la photo du projet, on remarque immédiatement l’imposante unité extérieure Samsung à deux ventilateurs, installée sur un support métallique indépendant. La structure repose sur de longues traverses qui répartissent le poids sur une surface plus importante, plutôt que de concentrer toute la charge sous quelques petits points d’appui. Des pieds réglables permettent également d’ajuster précisément le niveau de l’appareil.
Cette configuration répond à un objectif concret : assurer un fonctionnement fiable de la thermopompe multizone, tout en facilitant son entretien et en protégeant le bâtiment.
Le besoin du client : climatiser et chauffer deux zones avec une seule unité extérieure
Une thermopompe double zone permet de raccorder deux unités intérieures à un seul condenseur extérieur. Cette solution convient particulièrement bien aux maisons dans lesquelles deux secteurs présentent des besoins de confort différents, par exemple :
- le rez-de-chaussée et l’étage;
- l’espace de vie principal et une chambre;
- une aire ouverte et un bureau;
- une extension de maison et le bâtiment principal;
- deux secteurs difficilement desservis par un système central existant.
Chaque unité intérieure possède son propre réglage de température et sa propre vitesse de ventilation. Le propriétaire peut donc ajuster le confort de chaque pièce sans devoir installer deux appareils extérieurs distincts.
Il faut toutefois comprendre une particularité importante des systèmes multizones : les unités intérieures doivent généralement fonctionner dans le même mode principal. Elles peuvent maintenir des températures différentes, mais une unité ne peut normalement pas climatiser pendant que l’autre chauffe. Cette information doit être expliquée avant l’installation afin que le choix de l’équipement corresponde réellement aux habitudes des occupants.
Pourquoi le système Samsung Premium FJM convient aux applications multizones
La gamme Samsung Free Joint Multi Premium, souvent désignée par l’abréviation FJM Premium, est conçue pour alimenter plusieurs unités intérieures à partir d’un seul appareil extérieur. Selon le modèle sélectionné, cette gamme est offerte en capacités nominales de 20 000, 24 000, 30 000 et 36 000 BTU/h, et peut prendre en charge jusqu’à quatre zones. Elle utilise le réfrigérant R-32 et est conçue pour maintenir une capacité de chauffage élevée par temps froid. Samsung indique notamment une capacité de chauffage complète à environ −15 °C ainsi qu’un fonctionnement à basse température jusqu’à environ −25 °C, selon la combinaison d’équipements.
Dans le cas de cette installation à Rosemère, le système a été configuré en double zone. Le choix de la capacité extérieure ne dépend pas seulement de la somme des BTU inscrits sur les deux unités murales. Nous devons également tenir compte :
- des pertes thermiques de chaque pièce;
- de la superficie et de la hauteur des plafonds;
- de l’exposition au soleil;
- de la qualité de l’isolation;
- du nombre et du type de fenêtres;
- de la distance entre les unités intérieures et extérieures;
- de la capacité réelle de chauffage à basse température;
- des tableaux de combinaisons approuvées par Samsung.
Une unité extérieure trop petite peut fonctionner presque continuellement sans atteindre la température désirée lors des périodes froides. Une unité trop grande peut, au contraire, multiplier les cycles courts, réduire la déshumidification en été et rendre la température moins stable.
Ce que la photographie révèle sur la qualité de l’installation
Plusieurs détails visibles démontrent que le positionnement de l’unité extérieure a été réfléchi en fonction de la toiture.
Un support métallique indépendant et ajustable
L’unité Samsung est installée sur une table métallique robuste plutôt que directement sur la membrane. Cette structure maintient l’appareil à une hauteur utile au-dessus du toit et offre un accès sous le condenseur.
Les pieds réglables sont particulièrement importants sur une toiture plate. Même lorsqu’un toit semble horizontal, il possède normalement une pente légère destinée à diriger l’eau vers les drains. Sans ajustement, le condenseur pourrait être incliné, ce qui exercerait des contraintes inutiles sur son châssis et pourrait nuire à l’écoulement de l’eau produite durant les cycles de dégivrage.
Une répartition plus uniforme du poids
Les longues traverses visibles sous le support permettent de répartir la charge sur une plus grande surface. Cette méthode limite la pression concentrée sur la membrane et contribue à stabiliser la structure.
Avant toute installation CVAC sur toiture, nous devons considérer le poids de l’équipement, le type de toit, l’emplacement des éléments porteurs et la circulation nécessaire pour le service. Une thermopompe ne doit pas être placée sur une section fragile uniquement parce que cet emplacement raccourcit les conduites frigorifiques.
Une hauteur adaptée à la neige et au dégivrage
En mode chauffage, une thermopompe extérieure extrait la chaleur de l’air. Lorsque les conditions sont froides et humides, du givre peut se former sur l’échangeur. Le système enclenche alors un cycle de dégivrage, pendant lequel de l’eau s’écoule sous l’appareil.
Sur une toiture, cette eau peut geler autour de la base si l’unité est installée trop bas. Le support rehaussé visible sur ce projet procure un espace permettant à l’eau de s’éloigner de l’appareil et réduit le risque que la glace atteigne le bas du condenseur.
Cette hauteur aide également à maintenir les prises d’air dégagées lors des accumulations de neige. Les deux grandes grilles avant doivent rester libres afin que les ventilateurs puissent déplacer le volume d’air prévu par le fabricant.
Des dégagements utiles pour l’entretien
Le devant de l’appareil demeure complètement accessible. Un technicien peut ainsi inspecter les ventilateurs, accéder aux panneaux de service et nettoyer l’échangeur sans devoir démonter une structure voisine.
L’accès au côté des raccordements est tout aussi important. Les conduites frigorifiques, le câblage de communication et l’alimentation électrique doivent pouvoir être inspectés lors d’un entretien ou d’un diagnostic.
Le soin apporté au passage des conduites frigorifiques
Dans un système double zone, deux circuits de conduites relient l’unité extérieure aux unités intérieures. Leur installation influence directement la fiabilité du système.
Nos techniciens doivent notamment vérifier :
-
Le diamètre exigé pour chaque conduite
Les dimensions sont déterminées par le modèle de l’unité extérieure et par chacune des unités intérieures. Il ne faut jamais sélectionner les tuyaux uniquement en fonction de la capacité totale annoncée. -
La longueur réelle des parcours
Le fabricant impose une longueur maximale totale ainsi qu’une limite pour chaque branche. Une différence de hauteur maximale peut également s’appliquer. -
La qualité de l’isolation
Chaque conduite doit être isolée correctement afin de limiter les pertes thermiques et la condensation. -
L’étanchéité des raccords
Les raccords évasés doivent être fabriqués proprement et serrés au couple recommandé. Un serrage insuffisant peut provoquer une fuite; un serrage excessif peut fissurer le collet. -
La mise sous pression et le tirage au vide
Avant la mise en service, le réseau doit être soumis à un test d’étanchéité, puis évacué avec une pompe à vide. Cette étape retire l’air et l’humidité présents dans les conduites. -
L’identification des deux zones
Chaque paire de conduites et chaque câble de communication doivent correspondre au bon port extérieur. La gamme FJM Premium comprend des fonctions d’adressage et de vérification qui facilitent la correspondance entre les unités intérieures et les ports frigorifiques.
Une erreur de branchement peut créer des symptômes déroutants : une unité intérieure reçoit une commande, mais le débit de réfrigérant est dirigé vers l’autre zone. Une mise en service méthodique permet d’éviter ce type de problème.
Confort, efficacité et points à vérifier avant une installation multizone à Rosemère
Deux zones de confort sans multiplier les appareils sur le toit
L’un des principaux avantages de cette installation est la réduction du nombre d’unités extérieures. Plutôt que d’installer deux condenseurs séparés, le système Samsung alimente les deux zones à partir d’un seul appareil.
Cette solution apporte plusieurs bénéfices :
- moins d’espace occupé sur la toiture;
- une apparence extérieure plus ordonnée;
- un seul circuit électrique principal;
- moins de supports mécaniques;
- un accès d’entretien centralisé;
- une modulation adaptée à la demande combinée des zones.
Le compresseur à vitesse variable ajuste son fonctionnement en fonction des besoins réels, plutôt que de fonctionner uniquement à pleine puissance ou de s’arrêter complètement. Samsung présente ce principe de modulation comme un moyen de maintenir une température plus stable et de réduire les redémarrages fréquents.
Une installation adaptée aux conditions de Rosemère et de la Rive-Nord
À Rosemère, comme ailleurs sur la Rive-Nord, une unité extérieure installée sur un toit est exposée au vent, à la neige, à la pluie verglaçante et aux variations rapides de température. Le choix de l’emplacement doit donc prendre en compte les conditions hivernales, et non seulement le fonctionnement estival.
Une unité placée trop près d’un mur ou d’un obstacle peut réaspirer l’air froid qu’elle vient de rejeter. Ce phénomène réduit ses performances et peut favoriser l’accumulation de glace. Une unité installée trop près du bord du toit peut également être davantage exposée aux vents et compliquer les interventions techniques.
Sur ce projet, l’espace dégagé devant les ventilateurs favorise une circulation d’air adéquate. Le support offre aussi une séparation claire entre le condenseur et la surface du toit.
Les subventions doivent être validées avec le numéro AHRI exact
Une thermopompe Samsung ne devient pas automatiquement admissible à une aide financière uniquement parce qu’elle appartient à une gamme reconnue ou parce qu’elle fonctionne à basse température.
Dans le cadre du programme LogisVert d’Hydro-Québec, l’aide applicable à une thermopompe admissible est calculée à partir de sa capacité de chauffage à −8 °C, et non simplement à partir de sa capacité nominale de climatisation. Hydro-Québec indique une aide pouvant correspondre à 120 $ par tranche de 1 000 BTU/h à −8 °C pour les systèmes admissibles, selon les modalités en vigueur.
La validation doit être effectuée à partir de la combinaison complète :
- modèle exact de l’unité extérieure;
- modèle de la première unité intérieure;
- modèle de la deuxième unité intérieure;
- numéro de certification AHRI;
- capacité de chauffage certifiée à −8 °C;
- liste d’admissibilité en vigueur à la date applicable.
La plaque signalétique n’étant pas lisible sur la photo, nous ne publierons pas un numéro AHRI, un rendement SEER2 ou un montant de subvention générique. Deux installations utilisant une unité extérieure de la même famille peuvent obtenir des résultats différents selon les unités intérieures raccordées.
Chez AirGreen, nous vérifions la combinaison exacte avant de confirmer une aide financière. Cette méthode évite de présenter au propriétaire un montant basé sur une combinaison qui ne correspond pas aux appareils réellement installés.
Les erreurs fréquentes à éviter sur une installation double zone
Choisir l’appareil selon la superficie totale seulement
Deux maisons de même superficie peuvent présenter des besoins thermiques très différents. Le nombre de fenêtres, l’isolation, l’orientation et la configuration des pièces influencent fortement la charge.
Additionner automatiquement les capacités des unités intérieures
Une configuration comprenant deux unités murales de 12 000 BTU/h ne signifie pas nécessairement que l’unité extérieure doit fournir exactement 24 000 BTU/h dans toutes les conditions. Les tableaux de combinaison et la diversité d’utilisation des zones doivent être étudiés.
Poser le condenseur directement sur le toit
Cette pratique peut concentrer la charge, rendre l’écoulement du dégivrage difficile, emprisonner la neige autour de l’appareil et compliquer les réparations.
Négliger les vibrations
Même une thermopompe silencieuse produit de légères vibrations. Sur une toiture, celles-ci peuvent être transmises à la structure du bâtiment. Les appuis, le support et le positionnement doivent être choisis en conséquence.
Installer l’unité sans prévoir le service futur
Une installation compacte ne doit pas devenir inaccessible. Les panneaux, les raccords, le sectionneur et les composants électriques doivent rester atteignables.
Supposer que les deux zones peuvent chauffer et climatiser simultanément
Le propriétaire doit connaître la logique d’un système multizone avant l’achat. Une bonne explication évite les incompréhensions lors des changements de saison.
La mise en service : l’étape qui confirme la qualité du travail
Après l’installation mécanique et frigorifique, nous procédons à une série de vérifications :
- confirmation du niveau de l’unité extérieure;
- contrôle des dégagements;
- inspection des raccords et de l’isolation;
- vérification de l’alimentation électrique;
- test des communications;
- adressage des deux unités intérieures;
- essai en climatisation;
- essai en chauffage;
- vérification des températures de soufflage;
- confirmation de l’évacuation de la condensation;
- explication des télécommandes et des réglages au propriétaire.
Pour une unité installée sur un toit, nous examinons aussi le comportement de la structure au démarrage. Aucun mouvement excessif ni vibration anormale ne doit être transmis aux traverses ou à la toiture.
L’entretien recommandé pour préserver les performances
Le propriétaire peut contribuer à la longévité du système en nettoyant régulièrement les filtres des unités intérieures et en évitant d’obstruer les entrées ou sorties d’air.
L’unité extérieure sur le toit devrait également être inspectée périodiquement. L’entretien comprend notamment :
- le nettoyage de l’échangeur;
- l’inspection des grilles et des ventilateurs;
- la vérification du support;
- le contrôle des pieds et des fixations;
- l’examen de l’isolation des conduites;
- la recherche de traces d’huile pouvant indiquer une fuite;
- la vérification de l’espace sous l’appareil;
- le retrait des débris pouvant bloquer l’écoulement de l’eau.
Après un hiver particulièrement neigeux, il est prudent de confirmer que la neige et la glace ne se sont pas accumulées autour du condenseur.
Une installation AirGreen pensée comme un ensemble complet
Cette installation de thermopompe double zone Samsung Premium FJM à Rosemère illustre notre approche : nous ne considérons jamais l’appareil indépendamment de son bâtiment.
Le choix du support, la répartition du poids, la hauteur au-dessus du toit, les dégagements, le passage des conduites et l’accès pour l’entretien ont tous une incidence sur le fonctionnement à long terme.
Nous réalisons des projets comparables à Rosemère, à Laval, à Montréal, à Longueuil, sur la Rive-Nord et sur la Rive-Sud. Qu’il s’agisse d’une maison, d’un immeuble multilogement ou d’un espace commercial, notre objectif demeure le même : installer un système CVAC correctement dimensionné, documenté et adapté aux contraintes réelles du bâtiment.
