Une installation multizone conçue pour protéger le bâtiment autant que le confort intérieur
À Lorraine, l’installation d’une thermopompe double zone Samsung Premium FJM a demandé bien davantage que la simple mise en place d’une unité extérieure. Le projet devait répondre à plusieurs exigences simultanées : alimenter deux zones intérieures distinctes, organiser proprement les conduites frigorifiques sur un toit plat, stabiliser une unité extérieure haute et étroite, protéger la membrane de toiture et assurer une installation durable malgré le vent, la neige, la glace et les cycles de dégivrage propres au climat de la Rive-Nord.

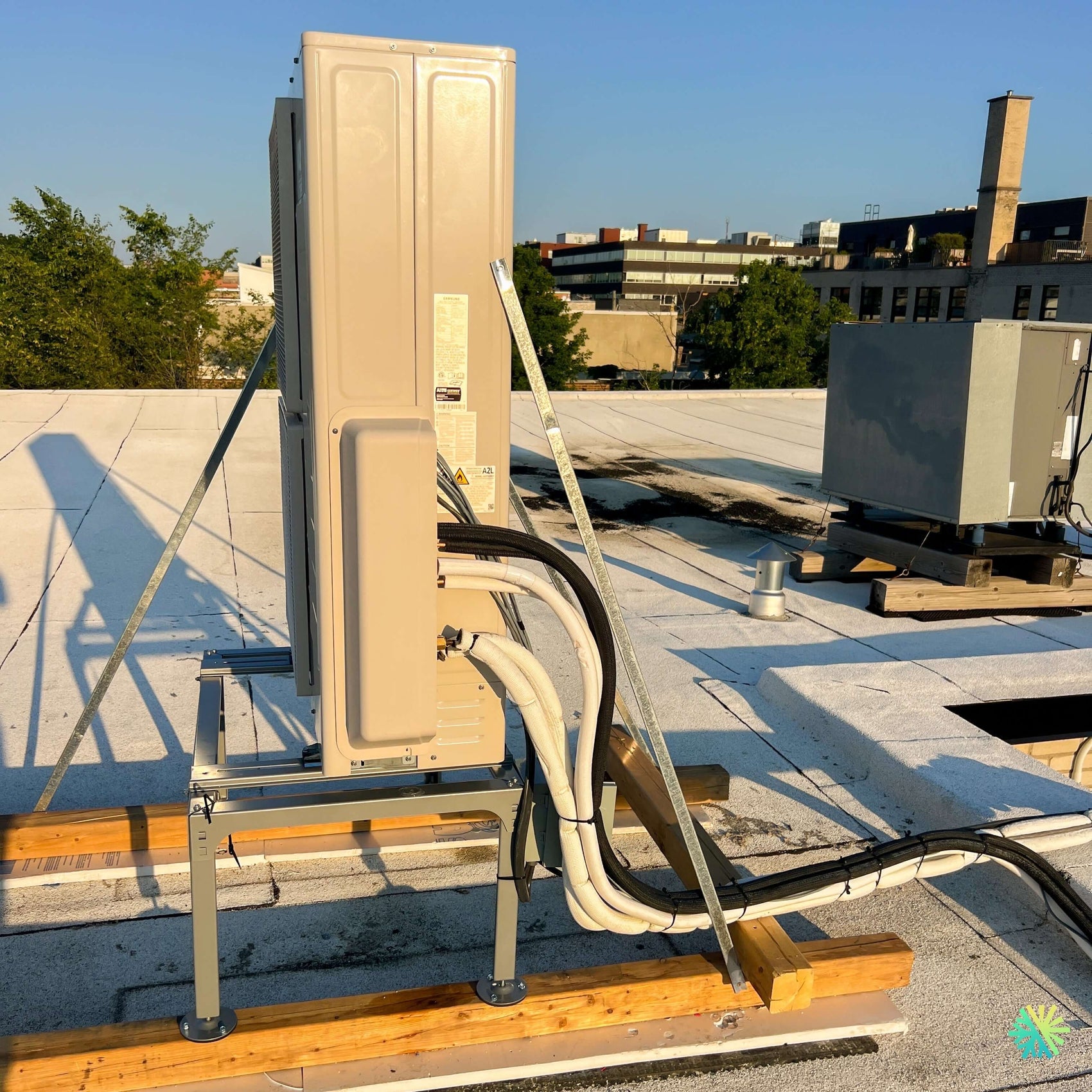

Sur la photo du projet, on remarque immédiatement la configuration verticale de l’unité extérieure Samsung, installée sur une structure métallique surélevée. Deux ensembles de conduites isolées quittent l’appareil avant de suivre un parcours soigneusement organisé sur la toiture. Cette disposition correspond à une installation double zone, dans laquelle une seule unité extérieure alimente deux unités intérieures pouvant desservir des espaces différents de la propriété.
Pour ce chantier, nous avons accordé une attention particulière à trois éléments souvent sous-estimés lors d’une installation sur toit :
- la répartition du poids sur la toiture;
- la résistance de l’équipement aux mouvements causés par le vent;
- la protection mécanique des conduites et du câblage.
Le résultat est une installation CVAC pensée comme un ensemble complet, et non comme une simple succession de composantes raccordées entre elles.
Pourquoi une thermopompe Samsung Premium FJM double zone?
La gamme Samsung FJM, ou Free Joint Multi, appartient à la catégorie des systèmes multizones. Selon la configuration retenue, une unité extérieure peut alimenter plusieurs unités intérieures, ce qui permet de chauffer ou de climatiser différents espaces sans multiplier le nombre de condenseurs visibles à l’extérieur. La gamme FJM Premium de Samsung est offerte dans plusieurs capacités et peut prendre en charge jusqu’à quatre zones selon le modèle exact. Elle utilise également un compresseur à vitesse variable afin d’adapter son fonctionnement à la demande réelle du bâtiment.
Dans cette propriété de Lorraine, la configuration double zone permettait de répondre à deux besoins de confort avec une seule unité extérieure. Cette solution est particulièrement intéressante lorsque les pièces visées n’ont pas les mêmes charges thermiques. Un étage exposé au soleil, une aire ouverte, une chambre ou un bureau peuvent nécessiter des ajustements différents au cours de la journée.
Chaque unité intérieure possède sa propre consigne de température. Le système module ensuite sa production en fonction de la demande globale. Il faut toutefois comprendre une caractéristique importante des systèmes multizones : les unités intérieures raccordées au même condenseur fonctionnent généralement dans le même mode principal. Elles peuvent avoir des températures de consigne différentes, mais elles ne peuvent normalement pas chauffer une zone pendant que l’autre refroidit.
Cette précision est essentielle lors du choix d’une thermopompe multizone à Lorraine, à Laval, à Montréal ou ailleurs dans le Grand Montréal. Une bonne installation commence toujours par une analyse réaliste de l’utilisation des pièces.
Une sélection de capacité basée sur les charges réelles
La capacité d’une thermopompe ne devrait jamais être choisie uniquement selon la superficie totale d’une résidence. Pour une installation double zone, nous devons notamment considérer :
- la superficie de chacune des zones;
- le nombre et l’orientation des fenêtres;
- le niveau d’isolation;
- la hauteur des plafonds;
- l’exposition au soleil;
- les infiltrations d’air;
- l’emplacement des unités intérieures;
- la distance entre les unités intérieures et l’unité extérieure;
- les besoins en chauffage durant les périodes froides.
Un système trop petit peut fonctionner continuellement sans atteindre la température souhaitée. À l’inverse, un équipement surdimensionné peut provoquer des cycles plus courts, une modulation moins efficace et une déshumidification estivale moins régulière.
Dans le cas de cette installation Samsung, la présence de deux circuits visibles ne permet pas, à elle seule, de confirmer la capacité exacte de chaque unité intérieure. Celle-ci doit être vérifiée à partir des numéros de modèle, de la combinaison approuvée par le fabricant et du certificat AHRI correspondant. Cette vérification est aussi importante lorsqu’un client souhaite déterminer l’admissibilité potentielle de son système à une aide financière.
Une implantation sur toit qui exige une préparation rigoureuse
Installer une thermopompe sur un toit plat présente des contraintes différentes d’une installation au sol ou sur un support mural. Nous devons d’abord nous assurer que l’équipement est accessible pour la mise en service, l’entretien et les éventuelles réparations. Nous devons également réduire les risques de vibration et éviter les interventions susceptibles d’endommager la membrane.
Sur ce chantier, l’unité extérieure repose sur un support métallique installé au-dessus de traverses en bois. Cette base allonge la zone de répartition de la charge et évite de concentrer tout le poids de l’appareil sur quatre petits points.
Sous la structure, une couche de protection sépare les éléments porteurs de la surface du toit. Cette méthode contribue à limiter :
- le frottement direct sur la membrane;
- l’écrasement localisé de l’isolant de toiture;
- les dommages causés par les mouvements saisonniers;
- la transmission de certaines vibrations au bâtiment.
Le choix de l’emplacement a aussi été influencé par le trajet des conduites. Une unité extérieure placée trop loin des pénétrations peut entraîner des longueurs frigorifiques inutiles, une hausse des coûts et davantage de surfaces exposées aux intempéries.
Une surélévation utile en hiver
Le support maintient la thermopompe au-dessus de la surface du toit. Cette hauteur est importante dans notre climat, car une thermopompe en mode chauffage produit de l’eau pendant ses cycles de dégivrage.
Si l’appareil est installé directement sur la toiture, cette eau peut geler autour de sa base, bloquer le drainage ou former une accumulation de glace près de l’échangeur. Une unité surélevée bénéficie d’un meilleur dégagement sous le châssis et demeure moins vulnérable à la neige poussée par le vent.
La hauteur choisie doit toutefois rester compatible avec la stabilité de l’ensemble. Plus un appareil est élevé, plus son exposition au vent doit être prise au sérieux.
Des renforts diagonaux pour stabiliser une unité extérieure verticale
L’un des éléments les plus distinctifs de cette réalisation est la présence de renforts métalliques diagonaux de chaque côté de l’unité Samsung. Le format vertical du condenseur offre une empreinte relativement étroite, mais présente une surface importante au vent.
Sur un toit dégagé, les rafales peuvent exercer des forces latérales bien supérieures à celles rencontrées au niveau du sol. Il ne suffit donc pas de vérifier que les pieds du support sont droits. Nous devons évaluer la stabilité de l’ensemble, les mouvements possibles du châssis et les efforts transmis aux conduites.
Les diagonales visibles contribuent à limiter les déplacements latéraux. Elles renforcent la structure tout en conservant l’accès aux panneaux de service. Cette dernière considération est importante : un renfort mal placé peut rendre difficile le retrait d’un panneau ou l’accès aux valves, ce qui complique inutilement le futur entretien CVAC.
Cette approche est particulièrement pertinente pour les installations sur toit à Montréal, où les bâtiments peuvent être exposés à des corridors de vent, mais elle s’applique également à Lorraine, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
Deux circuits frigorifiques clairement organisés
La photo montre deux ensembles de conduites isolées sortant de l’unité extérieure. Chaque ensemble correspond à une zone intérieure et comprend généralement une conduite de liquide, une conduite de gaz réfrigérant ainsi que les conducteurs requis pour la communication ou l’alimentation, selon l’architecture du système.
Nous avons regroupé les conduites afin de maintenir un trajet lisible et stable. Les courbes ont été réalisées avec un rayon suffisamment progressif pour éviter de déformer les tubes de cuivre. Une courbure trop serrée peut réduire le diamètre intérieur du tuyau, fragiliser le cuivre ou créer une contrainte permanente près d’un raccord.
L’isolation blanche visible autour des conduites joue un rôle essentiel. Elle réduit les gains ou les pertes thermiques et empêche la condensation de se former directement sur le cuivre froid en mode climatisation. À l’extérieur, cette isolation doit aussi résister aux rayons ultraviolets, à l’eau et aux variations de température.
Les conduites ont été attachées ensemble à intervalles réguliers. Cette fixation limite leur déplacement sous l’effet du vent et évite qu’elles frottent continuellement contre la toiture ou une pièce métallique.
Pourquoi éviter les conduites laissées librement sur un toit?
Des conduites simplement déposées sur une membrane peuvent sembler acceptables au moment de l’installation, mais plusieurs problèmes apparaissent avec le temps :
- l’isolation peut se détériorer par frottement;
- les câbles peuvent être exposés à des contraintes mécaniques;
- l’eau peut s’accumuler sous les conduites;
- les cycles de gel et de dégel peuvent déplacer le faisceau;
- les techniciens ou couvreurs peuvent marcher accidentellement dessus;
- les vibrations peuvent se transmettre jusqu’aux raccords évasés.
Une installation soignée doit donc prévoir le parcours complet, depuis les raccords de l’unité extérieure jusqu’à l’entrée dans le bâtiment.
Une attention particulière portée aux raccordements
Les raccords frigorifiques représentent un point critique de toute installation de thermopompe. Une fuite minime peut réduire graduellement la performance, provoquer du givre anormal et éventuellement endommager le compresseur.
Lors de ce type d’installation, notre procédure comprend notamment :
- la préparation et l’évasement précis des tubes;
- le serrage des raccords au couple approprié;
- une épreuve d’étanchéité sous pression d’azote;
- la vérification de la stabilité de la pression;
- la mise sous vide du circuit;
- la confirmation que le vide tient avant l’ouverture des valves;
- la mise en service et la vérification du fonctionnement des deux zones.
Nous accordons aussi de l’importance à l’absence de tension sur les raccords. Les conduites ne doivent pas tirer sur les valves de service. La boucle et les courbes visibles près de l’unité donnent la flexibilité nécessaire pour absorber de légers mouvements sans transférer toute la contrainte au cuivre.
Une thermopompe double zone ne se règle pas comme deux appareils indépendants
Une fois l’installation mécanique terminée, la programmation du système multizone devient une étape essentielle. Chaque unité intérieure doit être correctement reconnue et associée à son port sur le condenseur.
Nous testons ensuite les zones séparément, puis simultanément. Cette vérification permet de confirmer :
- que chaque télécommande agit sur la bonne unité;
- que les unités répondent à la demande;
- que les ventilateurs fonctionnent correctement;
- que le système commute entre les modes permis;
- qu’aucun code d’erreur n’est présent;
- que les températures de soufflage sont cohérentes;
- que les drains de condensation évacuent correctement l’eau.
Dans une configuration double zone, il est également utile d’expliquer aux occupants que la capacité totale est partagée. Lorsque les deux zones demandent une forte puissance en même temps, le condenseur répartit sa capacité disponible selon sa logique de contrôle.
Cette modulation est normale. Elle ne signifie pas que l’appareil fonctionne mal. Un dimensionnement adéquat et une combinaison intérieure-extérieure approuvée permettent d’obtenir un comportement stable.
Les détails qui distinguent une installation durable d’une installation simplement fonctionnelle
Les erreurs que nous cherchons à éviter sur une toiture
Une thermopompe peut démarrer correctement le jour de l’installation tout en présentant des faiblesses qui ne deviendront visibles qu’après un ou deux hivers. Parmi les erreurs les plus fréquentes, nous retrouvons :
- une unité placée trop près d’un obstacle qui limite la circulation d’air;
- un support trop bas pour les conditions hivernales;
- l’absence de renfort sur une unité exposée au vent;
- des conduites non protégées ou mal fixées;
- une membrane écrasée sous des points de charge trop petits;
- des raccords frigorifiques laissés sous tension;
- un drainage de dégivrage mal anticipé;
- un accès de service bloqué par la structure;
- des traversées de toiture mal coordonnées avec le couvreur.
Dans cette installation à Lorraine, la structure surélevée, les longues traverses, les renforts diagonaux et l’organisation des conduites répondent directement à plusieurs de ces risques.
Le dégagement autour de l’échangeur extérieur
L’unité Samsung doit pouvoir aspirer et rejeter l’air sans recirculation excessive. Une mauvaise implantation peut amener l’appareil à reprendre une partie de l’air qu’il vient de rejeter, ce qui réduit sa capacité et augmente sa consommation.
Sur la photo, la thermopompe est installée dans une zone relativement dégagée. Malgré la présence d’autres équipements mécaniques sur le toit, un espace est conservé autour du condenseur pour permettre la circulation d’air et l’accès technique.
Nous vérifions toujours les dégagements prescrits dans la documentation du modèle exact. Ces distances peuvent varier selon la puissance de l’appareil, la direction du rejet d’air et la présence de murs ou d’autres unités.
La coordination avec les autres métiers
Une installation sur toit implique souvent plusieurs intervenants : entrepreneur CVAC, électricien, couvreur, gestionnaire d’immeuble et parfois ingénieur ou entrepreneur général.
Nous devons nous assurer que l’alimentation électrique correspond aux exigences inscrites sur la plaque signalétique. Le disjoncteur, le calibre des conducteurs et le dispositif de sectionnement ne doivent jamais être déterminés seulement à partir du nombre de BTU.
La coordination avec le couvreur est tout aussi importante. Les traverses et les supports ne doivent pas empêcher le drainage naturel du toit ni rendre une future réparation de membrane impossible. Lorsque des travaux de toiture sont prévus, l’emplacement des équipements CVAC doit être intégré à la planification.
L’admissibilité aux subventions doit être vérifiée selon la combinaison complète
Certaines thermopompes peuvent être admissibles à des programmes d’aide financière, mais l’admissibilité ne dépend pas seulement du nom de la marque ou de la série.
Pour une thermopompe Samsung multizone, il faut vérifier :
- le modèle exact de l’unité extérieure;
- les modèles des deux unités intérieures;
- la combinaison certifiée;
- le numéro de référence AHRI;
- la capacité de chauffage à la température exigée par le programme;
- les critères en vigueur à la date de l’installation;
- le type de bâtiment et le système de chauffage remplacé ou complété.
Nous évitons donc de promettre un montant à partir d’une photo ou d’une désignation générale comme « Premium FJM ». Une même famille de produits peut comprendre plusieurs capacités et plusieurs combinaisons ayant des performances différentes.
L’entretien recommandé pour une installation sur toit
Une thermopompe installée sur un toit demande une inspection périodique adaptée à son environnement. Les feuilles, les poussières, les débris de toiture et les accumulations hivernales peuvent affecter la circulation d’air ou le drainage.
Nous recommandons notamment de vérifier :
- la propreté de l’échangeur extérieur;
- l’état de l’isolation des conduites;
- la solidité des attaches;
- la stabilité des diagonales et du support;
- l’état des traverses;
- l’absence de frottement sur la membrane;
- l’espace disponible sous l’unité;
- les signes de fuite d’huile près des raccords;
- le fonctionnement des deux unités intérieures;
- la propreté des filtres et des drains.
L’entretien ne devrait pas être limité au nettoyage des filtres intérieurs. Sur une installation multizone, la performance dépend aussi de la qualité des échangeurs, de la charge frigorifique et de la capacité des deux zones à échanger correctement la chaleur.
Une réalisation AirGreen adaptée aux contraintes réelles du bâtiment
Cette installation de thermopompe double zone Samsung Premium FJM à Lorraine illustre notre manière d’aborder les projets CVAC complexes. Nous ne cherchons pas seulement un emplacement où l’appareil peut entrer. Nous analysons la stabilité, le vent, la neige, le trajet des conduites, l’accès de service, la membrane de toiture et le comportement futur du système.
Les renforts métalliques, le support surélevé, les traverses de répartition et les deux circuits soigneusement regroupés témoignent de cette approche. Chaque détail vise à réduire les risques de mouvement, de vibration, de détérioration de l’isolation ou de contrainte sur les raccords.
Chez AirGreen, nous réalisons des installations de thermopompes multizones Samsung à Lorraine et partout dans le Grand Montréal, notamment à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Qu’il s’agisse d’une maison, d’un condominium ou d’un bâtiment comportant une toiture mécanique, nous adaptons la méthode d’installation à la structure et aux besoins réels des occupants.
Une thermopompe performante mérite une installation capable de préserver ses qualités pendant de nombreuses saisons. Dans ce projet, le confort double zone repose autant sur la technologie Samsung que sur la qualité du support, des raccordements, de la mise en service et de la protection de la toiture.
