Une installation sur une base de béton existante, adaptée aux contraintes réelles de la propriété
À Auteuil, dans le nord de Laval, nous avons installé une thermopompe multizone double zone HITACHI airHome Multi afin de climatiser et de chauffer deux espaces distincts de la résidence à partir d’une seule unité extérieure. Le projet illustre bien une réalité fréquente en rénovation résidentielle : le meilleur emplacement n’est pas toujours un terrain libre où l’on peut simplement déposer une nouvelle dalle préfabriquée.
Sur cette propriété, une imposante structure de béton se trouvait déjà contre le mur latéral de la maison. Plutôt que d’occuper une autre partie de la cour ou de créer inutilement une seconde base, nous avons étudié la possibilité d’utiliser cette surface existante. Sa hauteur, sa stabilité apparente et son emplacement près du parcours des conduites en faisaient une option intéressante, à condition d’installer la thermopompe correctement et de conserver les dégagements nécessaires.

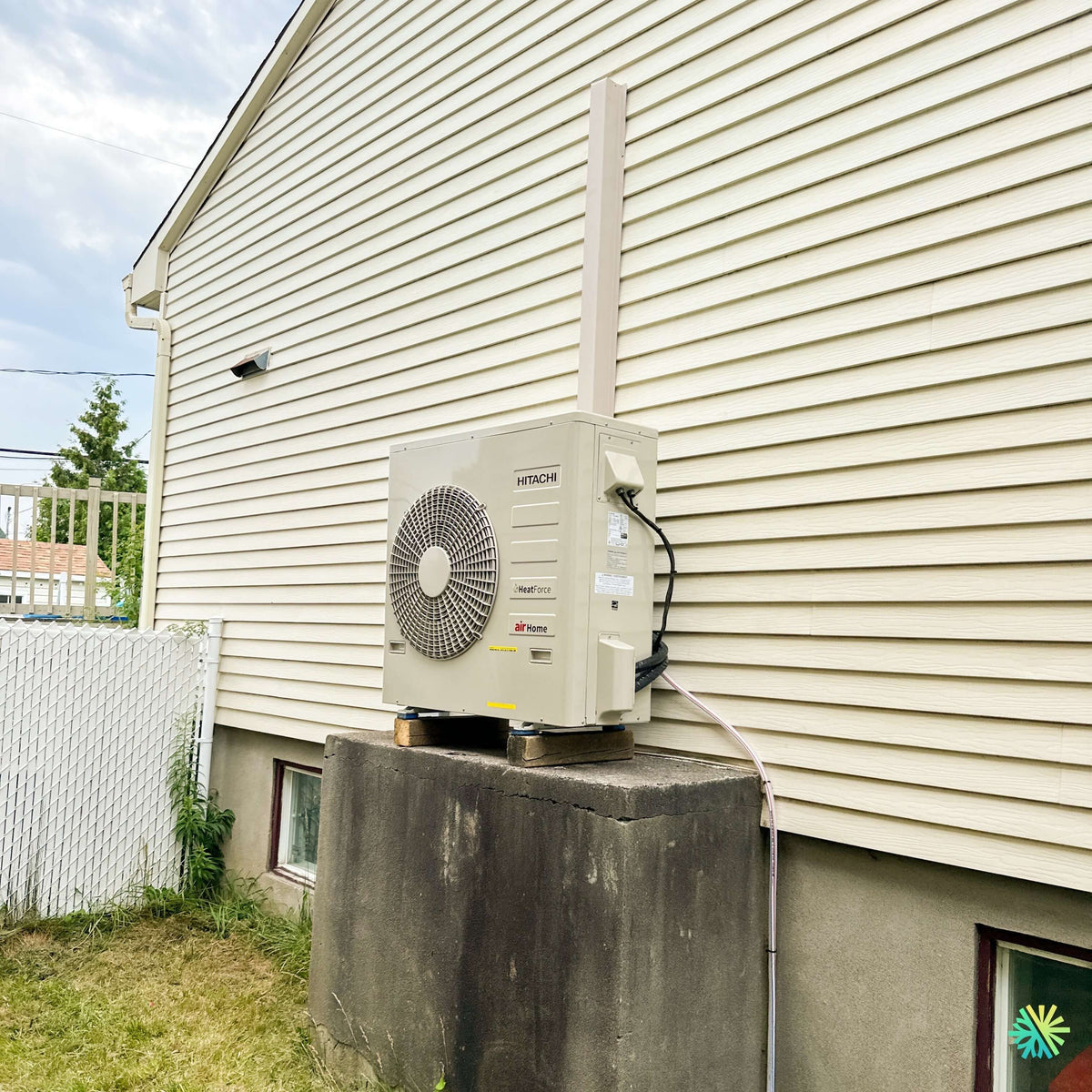

Le résultat visible sur la photo est une installation sobre et fonctionnelle : l’unité extérieure HITACHI airHome Multi repose sur des appuis antivibrations, les liaisons frigorifiques sont dirigées vers une moulure verticale assortie au revêtement de la maison, et le drainage a été acheminé vers le bas de façon contrôlée.
Cette configuration répondait à plusieurs priorités du propriétaire :
- desservir deux zones intérieures sans multiplier les unités extérieures;
- préserver l’espace gazonné disponible;
- limiter l’impact visuel des conduites;
- maintenir l’appareil au-dessus du niveau habituel de la neige;
- faciliter l’accès aux raccords pour un futur entretien CVAC.
Pourquoi une thermopompe double zone convenait à cette maison d’Auteuil
Une maison peut présenter des besoins thermiques très différents d’un étage à l’autre ou d’une pièce à l’autre. À Auteuil, comme ailleurs à Laval, plusieurs résidences comportent un sous-sol aménagé, un rez-de-chaussée exposé au soleil et des chambres à l’étage. Une seule unité murale placée dans un espace central ne parvient pas toujours à distribuer l’air uniformément dans toutes ces zones.
Une thermopompe multizone double zone permet de raccorder deux unités intérieures au même groupe extérieur. Chacune peut posséder :
- son propre point de consigne;
- sa propre vitesse de ventilation;
- une programmation adaptée à l’utilisation de la pièce;
- une commande indépendante;
- une capacité choisie selon la charge thermique de la zone.
Il devient ainsi possible de maintenir une température confortable dans une aire de vie tout en appliquant un réglage différent dans une chambre, un bureau, un étage ou un sous-sol.
La gamme HITACHI airHome Multi est conçue pour prendre en charge de deux à cinq unités intérieures selon le modèle extérieur. La version à deux connexions, RAM-G18N2HAA, offre une capacité nominale de climatisation de 18 000 BTU/h et une capacité nominale de chauffage de 22 000 BTU/h. Sa capacité réelle est répartie entre les unités intérieures actives selon leur demande et la combinaison choisie.
L’avantage concret d’une seule unité extérieure
Installer deux systèmes simple zone aurait également permis de contrôler deux pièces séparément, mais cette approche aurait nécessité deux condenseurs, davantage de câblage, deux dispositifs de coupure et plus d’espace autour de la maison.
Dans ce projet d’installation CVAC à Auteuil, le système multizone apportait plusieurs avantages :
-
Une apparence extérieure plus ordonnée
Une seule unité est visible le long du bâtiment. -
Une meilleure utilisation de l’espace disponible
La base de béton existante pouvait accueillir un seul groupe extérieur sans compromettre le passage ou la cour. -
Deux zones de confort distinctes
Les occupants peuvent ajuster chaque unité intérieure selon leurs habitudes. -
Une maintenance centralisée à l’extérieur
Le compresseur et les principaux composants extérieurs sont regroupés dans un seul appareil. -
Une capacité modulante
La technologie Inverter adapte le fonctionnement du compresseur aux besoins combinés des deux zones.
Il faut toutefois bien expliquer le fonctionnement d’un multizone : les unités intérieures peuvent être réglées séparément, mais elles doivent fonctionner dans des modes compatibles. En été, elles peuvent être utilisées en climatisation, en déshumidification ou en ventilation. En hiver, elles peuvent fonctionner en chauffage ou en ventilation. Il n’est pas possible de chauffer une pièce pendant que l’autre est simultanément en mode climatisation avec le même groupe extérieur.
Une base de béton élevée : une contrainte transformée en avantage
La grande base de béton visible sur la photo occupe une partie importante de la cour latérale. Au premier regard, elle aurait pu être considérée comme un obstacle. Après analyse, elle offrait cependant plusieurs caractéristiques favorables.
Une protection appréciable contre la neige
Dans le climat de Laval, une thermopompe installée trop près du sol peut se retrouver entourée par la neige après une tempête ou après le déneigement de la cour. Les accumulations peuvent obstruer l’échangeur arrière ou réduire l’espace devant le ventilateur.
Le positionnement surélevé de cette unité aide à maintenir l’appareil au-dessus :
- des bancs de neige courants;
- de la neige poussée contre la fondation;
- des feuilles mortes;
- de l’herbe et des végétaux;
- de l’eau pouvant s’accumuler au niveau du terrain.
Cette hauteur ne dispense pas le propriétaire de dégager l’appareil en hiver, mais elle réduit considérablement le risque d’obstruction au niveau du sol.
Une surface massive et stable
Une thermopompe multizone doit reposer sur une base stable. Tout mouvement, affaissement ou désalignement peut contribuer aux vibrations et exercer une contrainte indésirable sur les raccordements.
La surface de béton existante fournissait un support rigide. Nous avons néanmoins ajouté des blocs et des appuis antivibrations sous l’unité afin :
- de limiter le contact direct avec la base;
- de réduire la transmission des vibrations;
- de faciliter l’écoulement sous l’appareil;
- de créer un léger espace pour l’inspection;
- de protéger la partie inférieure du boîtier contre l’humidité persistante.
Le nivellement de l’unité demeure essentiel. Un condenseur mal assis peut vibrer, produire davantage de bruit ou évacuer moins efficacement l’eau provenant des cycles de dégivrage.
Le drainage visible : un détail qui joue un rôle important
Sur le côté de la base de béton, nous pouvons voir une conduite transparente descendant vers le terrain. Dans une installation multizone, chaque unité intérieure produit de la condensation en mode climatisation et en déshumidification. Cette eau doit être évacuée par gravité ou, lorsque la configuration l’exige, à l’aide d’une pompe à condensats.
Un drainage mal conçu peut entraîner :
- des fuites à l’intérieur;
- une accumulation d’eau dans la moulure;
- des odeurs;
- la prolifération de dépôts dans le tuyau;
- des dommages aux murs ou aux plafonds;
- un retour d’eau vers l’unité intérieure.
Dans ce projet, le parcours extérieur a été dirigé vers le bas et fixé contre la structure afin d’éviter qu’il ne demeure libre ou exposé aux mouvements. La pente, le point de sortie et la stabilité du tuyau sont aussi importants que son apparence.
Il faut également distinguer l’eau provenant des unités intérieures de celle produite par le dégivrage de l’unité extérieure. En chauffage hivernal, une thermopompe extrait de la chaleur de l’air extérieur. Du givre peut se former sur l’échangeur, puis fondre pendant le cycle de dégivrage. Cette eau s’écoule sous le condenseur et peut geler sur la base.
La hauteur disponible sous l’appareil et l’absence d’obstacle immédiat contribuent à réduire le risque qu’une masse de glace remonte jusqu’au châssis. Le propriétaire doit néanmoins surveiller cette zone pendant les périodes de gel prolongé.
Une moulure verticale choisie pour protéger les liaisons
L’un des éléments les plus propres visuellement dans cette installation à Auteuil est la moulure verticale qui remonte jusqu’à la partie supérieure du mur. Sa teinte claire se rapproche de celle du revêtement extérieur, ce qui réduit l’impact visuel des conduites.
Cette moulure protège plusieurs composants essentiels :
- les conduites de cuivre réfrigérant;
- l’isolant entourant la conduite de gaz;
- les câbles de communication;
- certains éléments du drainage, selon le parcours;
- les pénétrations et transitions entre l’extérieur et l’intérieur.
Sans protection, l’isolant frigorifique peut être endommagé par les rayons ultraviolets, les oiseaux, les intempéries ou les travaux d’entretien autour de la maison. Une isolation détériorée peut créer de la condensation et nuire au rendement.
Pour la configuration double zone RAM-G18N2HAA, le fabricant indique deux raccordements de liquide de 1/4 po et deux raccordements de gaz de 3/8 po du côté de l’unité extérieure. La longueur minimale totale indiquée est de 16 pieds, tandis que la longueur totale maximale peut atteindre 165 pieds, sous réserve du respect des autres limites techniques du système.
Ces données ne signifient pas que toutes les installations devraient utiliser la longueur maximale permise. Plus le parcours est direct et bien planifié, plus il est facile de protéger la tuyauterie, de limiter les pertes et de maintenir une installation accessible.
Une attention particulière au revêtement de vinyle
Le mur extérieur est recouvert d’un parement de vinyle. Ce matériau ne doit pas supporter directement le poids de la moulure ou des composants techniques. Les fixations doivent atteindre une structure solide derrière le revêtement tout en évitant d’écraser les panneaux.
Lors de ce type d’installation, nous devons considérer :
- l’expansion et la contraction du vinyle;
- l’étanchéité des points de pénétration;
- la position des montants;
- la gestion de l’eau derrière le parement;
- l’alignement visuel de la moulure;
- la possibilité d’accéder aux conduites ultérieurement.
Une moulure installée de travers ou excessivement serrée contre le revêtement peut se déformer avec les variations de température. Sur ce projet, le parcours vertical permet de regrouper les liaisons sans créer une succession de sections horizontales visibles sur la façade.
Les performances et fonctions de la HITACHI airHome Multi au quotidien
Une efficacité pouvant atteindre un TRÉS2 de 23,0
La gamme airHome Multi couvre des capacités extérieures de 18 000 à 42 000 BTU/h. Selon le modèle et le type d’unités intérieures raccordées, elle peut atteindre un TRÉS2 de 23,0 et un CPSC2-5 de 7,85.
Pour la configuration sans conduits à deux zones RAM-G18N2HAA, le tableau du fabricant indique notamment :
- une capacité nominale de climatisation de 18 000 BTU/h;
- une capacité nominale de chauffage de 22 000 BTU/h;
- un TRÉ2 de 12,5;
- un TRÉS2 de 23,0;
- un CPSC2 de 10,0 en région 4 et de 7,85 en région 5;
- un COP de 3,3 à 8 °C;
- une capacité maximale de chauffage de 14 300 BTU/h à -15 °C;
- une capacité maximale de chauffage de 9 700 BTU/h à -20 °C.
Ces chiffres démontrent pourquoi le dimensionnement doit être effectué avec soin. Une capacité nominale annoncée à une température modérée n’est pas identique à la capacité disponible pendant une nuit très froide à Laval.
Nous évaluons donc les pertes de chaleur de chaque zone, l’isolation, la fenestration, l’orientation du bâtiment et la présence d’un système de chauffage complémentaire avant de confirmer la combinaison d’unités.
Un fonctionnement de chauffage jusqu’à -20 °C
Le fabricant indique une plage de fonctionnement en chauffage allant de -20 °C à 24 °C pour les unités extérieures de cette gamme. La plage de climatisation s’étend de -10 °C à 46 °C.
Cette capacité de fonctionnement par temps froid est pertinente pour une résidence à Auteuil. Elle ne signifie toutefois pas que la thermopompe produira sa pleine capacité nominale à -20 °C. Le rendement et la capacité diminuent progressivement lorsque la température extérieure baisse.
Dans une installation bien conçue, nous cherchons à maximiser l’utilisation efficace de la thermopompe tout en maintenant un chauffage d’appoint approprié pour les périodes où la demande dépasse sa capacité disponible.
Plusieurs choix d’unités intérieures
La plateforme airHome Multi peut être combinée avec différents formats intérieurs :
- airHome 400, une unité murale axée sur les fonctions essentielles;
- airHome 650, une unité murale dotée de fonctions intelligentes supplémentaires;
- airHome Floor, une console de plancher;
- airHome Mini Cassette, intégrée au plafond;
- airHome Gainable, dissimulée dans un espace technique.
Les capacités intérieures disponibles s’étendent généralement de 7 000 à 24 000 BTU/h, selon la famille choisie. Cette flexibilité permet d’adapter chaque zone à son architecture plutôt que d’imposer deux appareils identiques dans des pièces très différentes.
Un niveau sonore adapté à un secteur résidentiel
Le modèle extérieur à deux connexions est donné pour un niveau sonore élevé de 52 dB(A). Selon le modèle, certaines unités intérieures murales peuvent fonctionner à partir de 27 ou 29 dB(A) à basse vitesse, tandis que les consoles de plancher peuvent descendre jusqu’à 22 dB(A).
L’emplacement extérieur influence toutefois autant le confort sonore que la fiche technique. Une unité placée dans une niche, contre plusieurs surfaces réfléchissantes ou directement sous une fenêtre de chambre peut sembler plus bruyante.
Sur ce projet, la façade du ventilateur est orientée vers un espace ouvert. L’air rejeté peut donc se disperser sans frapper immédiatement un mur situé à quelques pouces devant l’appareil.
FrostWash et Mold Guard : des fonctions utiles, sans remplacer le nettoyage
Certaines unités intérieures compatibles utilisent la technologie FrostWash. Le serpentin est refroidi afin de former une couche de givre, puis celle-ci fond pour entraîner une partie des contaminants accumulés sur l’échangeur.
La fonction Mold Guard poursuit la ventilation interne pendant environ 60 minutes après certaines opérations de climatisation ou de séchage. Elle contribue à assécher les composants internes et à limiter les conditions favorisant les odeurs et la moisissure.
Ces fonctions peuvent aider à maintenir l’intérieur de l’appareil, mais elles ne remplacent pas :
- le nettoyage périodique des filtres;
- l’inspection du drain;
- le nettoyage professionnel du ventilateur tangentiel;
- la vérification de l’échangeur;
- l’entretien CVAC complet lorsque l’appareil est encrassé.
Filtration et surveillance du réfrigérant R32
Selon le modèle intérieur, la gamme peut utiliser un filtre à charbon actif PM2.5 ou un filtre ViroSense S. Certaines unités intègrent également un capteur de fuite de réfrigérant R32, accompagné d’une alarme visuelle et sonore ou d’un ensemble récepteur optionnel.
Le système utilise le réfrigérant R32. L’installation doit donc être exécutée avec les outils, les pratiques et les procédures appropriés. La qualité des raccords évasés, le test d’étanchéité, le tirage au vide et la mise en service sont déterminants pour la fiabilité du système.
Contrôle intelligent avec airCloud Go
Une interface Wi-Fi optionnelle permet d’utiliser l’application airCloud Go. Le propriétaire peut alors gérer certains réglages à distance, créer des horaires et suivre le fonctionnement du système.
Pour une installation double zone, cette commande peut être particulièrement pratique lorsqu’une unité se trouve à un autre étage ou dans une pièce moins accessible. Chaque zone peut être ajustée selon son occupation, tout en respectant le mode général du système.
Les erreurs à éviter dans une installation multizone à Laval
Ce projet met en évidence plusieurs erreurs courantes que nous cherchons à prévenir.
Choisir la base uniquement parce qu’elle existe
Une structure existante ne convient pas automatiquement. Il faut vérifier sa stabilité, son niveau, ses dimensions et les dégagements autour de l’unité.
Bloquer l’accès aux raccords
Le côté technique de la thermopompe doit demeurer accessible pour les tests, les réparations et l’entretien. Une moulure ou un obstacle placé trop près peut compliquer inutilement le service.
Sous-estimer l’eau de dégivrage
Une installation élevée sur du béton peut produire une plaque de glace importante en hiver. Il faut conserver de l’espace sous le châssis et surveiller l’accumulation.
Installer une unité intérieure trop forte pour une petite pièce
Une unité surdimensionnée peut atteindre rapidement la température demandée sans offrir une bonne déshumidification. Le choix des capacités doit être basé sur les besoins de chaque zone.
Penser que deux zones peuvent fonctionner dans des modes opposés
Les commandes sont indépendantes, mais la production extérieure demeure commune. Les occupants doivent comprendre cette particularité dès la mise en service.
Négliger la protection des conduites
Une isolation exposée au soleil se détériore. La moulure extérieure n’est pas seulement décorative : elle protège une partie essentielle du système frigorifique.
Une installation pensée pour rester accessible
L’unité extérieure est placée assez haut pour être protégée du terrain, mais elle demeure accessible sans équipement spécialisé lourd. Les panneaux de service, les raccordements électriques et les conduites peuvent être inspectés depuis la base.
Cette accessibilité est importante. Une installation très esthétique mais impossible à entretenir entraîne souvent des coûts supplémentaires plusieurs années plus tard. Chez AirGreen, nous considérons dès le départ :
- le remplacement éventuel d’un composant;
- le nettoyage de l’échangeur;
- l’accès aux valves;
- la vérification du câblage;
- le contrôle du drainage;
- le retrait sécuritaire de l’unité si nécessaire.
Le résultat final de notre installation à Auteuil
Cette installation de thermopompe multizone à Laval transforme une contrainte architecturale en solution pratique. La base de béton existante sert maintenant de support stable et surélevé, tandis que la moulure verticale protège les liaisons et s’intègre discrètement au parement clair de la maison.
Le propriétaire bénéficie désormais de deux zones de confort commandées séparément à partir d’une seule unité extérieure HITACHI.
Les principaux éléments du projet comprennent :
- une thermopompe double zone HITACHI airHome Multi;
- une installation surélevée au-dessus du terrain;
- des appuis antivibrations;
- un parcours vertical protégé pour les conduites;
- un drainage fixé le long de la base;
- une façade de ventilation entièrement dégagée;
- une configuration adaptée aux besoins de deux espaces;
- une installation conçue pour les conditions hivernales d’Auteuil.
Ce projet représente bien notre approche pour les installations à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud : observer le bâtiment, utiliser intelligemment l’espace disponible et construire une solution CVAC qui demeure logique bien après le départ de notre équipe.
