Une installation murale précise dans un passage latéral étroit et végétalisé
À Fabreville, dans l’ouest de Laval, nous avons réalisé l’installation d’une thermopompe multizone double zone HITACHI airHome Multi pour répondre à deux besoins de confort distincts avec une seule unité extérieure. Le projet comportait une contrainte très concrète : l’appareil devait être intégré dans un passage latéral relativement étroit, entre la fondation de la maison, une surface de circulation en bois et une végétation déjà bien établie.
Dans ce type d’environnement, l’installation ne se limite pas à fixer une thermopompe contre le mur. Chaque détail doit être planifié : hauteur de l’équipement, dégagement devant le ventilateur, accès aux raccords frigorifiques, protection des conduites, gestion de l’eau de dégivrage, possibilité d’entretien et préservation des éléments existants autour de la maison.

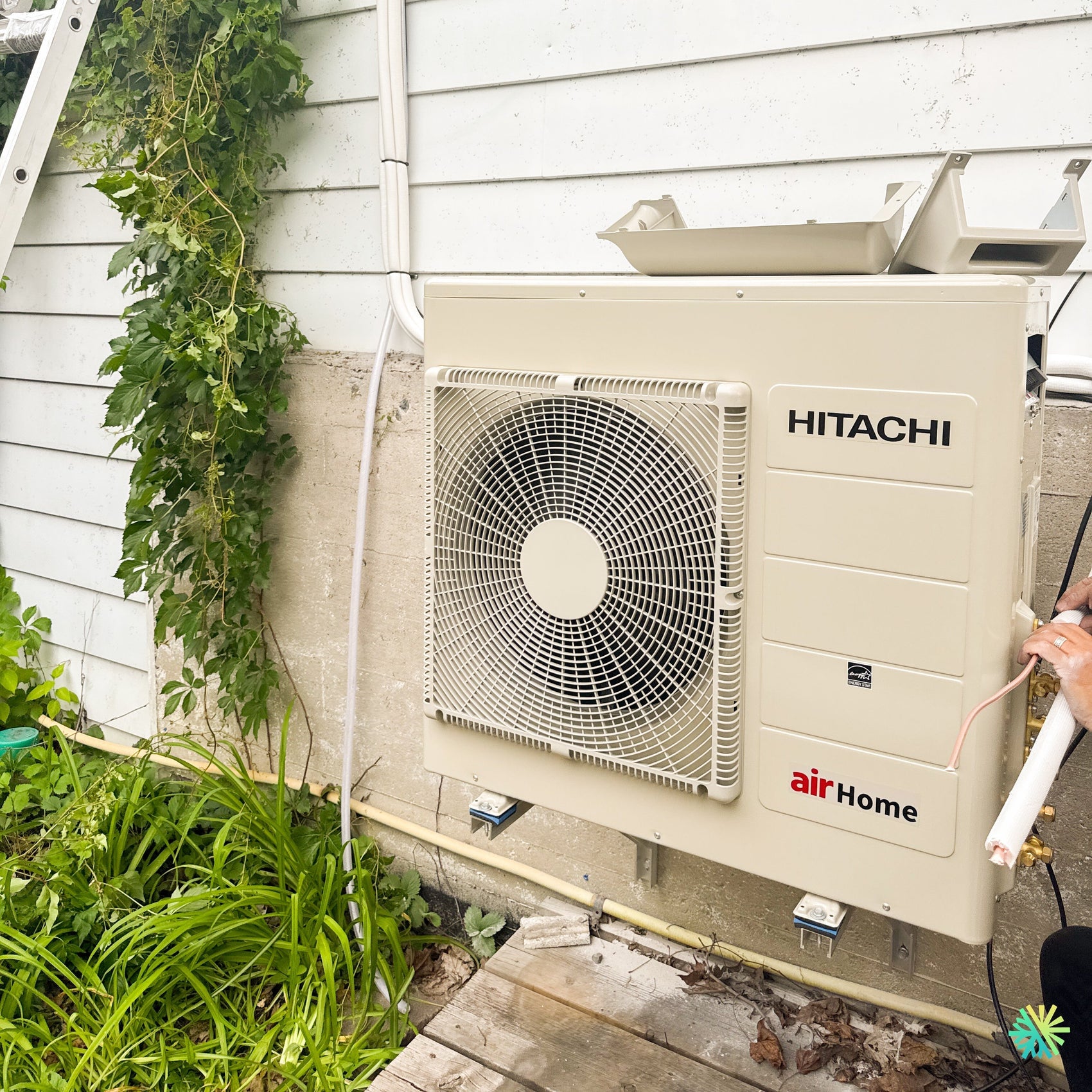

La photo prise pendant les travaux montre clairement cette étape technique. L’unité extérieure HITACHI airHome est déjà installée sur des supports muraux ancrés dans la fondation. Les raccordements sont encore accessibles sur le côté droit, et notre technicien travaille à la mise en place des conduites frigorifiques isolées. Les pièces de finition déposées temporairement sur le dessus de l’appareil indiquent que l’installation était toujours en cours au moment de la prise de vue.
Cette image permet surtout de comprendre une réalité du métier : une installation CVAC professionnelle est construite par étapes. Nous positionnons d’abord l’équipement avec précision, nous effectuons les raccordements mécaniques et électriques, nous vérifions l’étanchéité du circuit, puis nous installons les protections et les éléments de finition.
Pourquoi une thermopompe double zone convenait à cette propriété de Fabreville
Une thermopompe multizone double zone permet de raccorder deux unités intérieures à un seul groupe extérieur. Les deux zones peuvent ainsi être contrôlées séparément, avec leur propre température de consigne et leur propre vitesse de ventilation.
Cette configuration convient particulièrement bien aux propriétés où deux secteurs présentent des besoins thermiques différents, par exemple :
- un rez-de-chaussée ouvert et une chambre à l’étage;
- un salon exposé au soleil et une pièce située du côté ombragé;
- un agrandissement qui demeure plus froid que le bâtiment d’origine;
- deux étages dont les températures sont difficiles à équilibrer;
- un bureau à domicile utilisé selon un horaire différent;
- une chambre principale qui nécessite un fonctionnement plus silencieux la nuit.
Dans une maison de Fabreville, les écarts de température entre les niveaux peuvent devenir importants. La chaleur monte naturellement, les grandes fenêtres augmentent les gains solaires et certaines pièces peuvent être plus éloignées du système de chauffage existant. Une configuration double zone permet alors de traiter directement les espaces problématiques sans installer deux appareils extérieurs distincts.
Le système HITACHI airHome Multi autorise un contrôle individuel des unités intérieures. Une zone peut être éteinte tandis que l’autre continue de fonctionner. Les réglages de température et de ventilation peuvent également être adaptés indépendamment à chaque pièce. Le mode général demeure toutefois commun à l’ensemble du système : en période estivale, les unités peuvent fonctionner en climatisation, en déshumidification ou en ventilation; en hiver, elles fonctionnent en chauffage ou en ventilation.
Cette distinction est importante. Une thermopompe multizone ne peut normalement pas chauffer activement une pièce pendant qu’elle en climatise une autre avec le même groupe extérieur. Nous expliquons cette particularité aux propriétaires avant l’installation afin que le fonctionnement réel du système corresponde à leurs attentes.
Un positionnement mural adapté aux contraintes du passage latéral
L’unité extérieure a été fixée sur la fondation à l’aide de supports métalliques indépendants. Cette solution présentait plusieurs avantages pour cette propriété de Fabreville.
D’abord, elle permettait de préserver la surface au sol. Le passage comporte des planches de bois et une végétation dense, ce qui laissait peu d’espace pour une dalle de béton ou une base surélevée traditionnelle. Un support mural évite également de placer l’appareil directement au milieu du passage.
Ensuite, le montage sur la fondation maintient le bas de la thermopompe au-dessus du sol. Cette hauteur est utile pendant l’hiver, car elle réduit les risques liés à l’accumulation de neige, aux feuilles humides et à la glace produite par les cycles de dégivrage.
Les supports visibles sous l’appareil comprennent des éléments antivibrations. Ceux-ci contribuent à limiter la transmission des vibrations mécaniques vers la structure. Leur efficacité dépend toutefois de plusieurs facteurs : qualité de l’ancrage, rigidité de la fondation, mise au niveau de l’appareil et répartition uniforme de la charge.
Nous devons aussi éviter de fixer l’équipement à un revêtement extérieur léger qui ne possède pas la résistance nécessaire. Sur ce projet, les ancrages sont réalisés dans la partie solide de la fondation, sous le revêtement de la maison.
La végétation : un détail esthétique qui devient une contrainte technique
La présence de plantes grimpantes et de végétation sur le côté gauche du passage apporte de l’intimité et contribue à l’aménagement extérieur. Elle doit cependant être contrôlée autour d’une thermopompe.
Les feuilles, les tiges et les débris végétaux peuvent progressivement se rapprocher de l’échangeur extérieur. Ils risquent alors :
- de réduire l’admission d’air;
- de s’accumuler sur le serpentin;
- de retenir l’humidité contre le cabinet;
- d’augmenter la fréquence des nettoyages;
- de gêner l’accès au panneau de service;
- d’être aspirés vers le ventilateur.
Sur la photo, le ventilateur frontal demeure bien dégagé. La zone située devant l’unité doit rester libre afin que l’air puisse être expulsé sans rencontrer immédiatement un obstacle. Nous recommandons au propriétaire de tailler régulièrement la végétation et de retirer les feuilles qui s’accumulent sous ou derrière l’appareil.
Il faut également éviter de transformer l’unité extérieure en support pour les plantes grimpantes. Une vigne peut sembler légère au début, mais elle peut rapidement atteindre la grille, les panneaux ou les raccordements.
Des conduites frigorifiques préparées avec soin
La partie droite de l’unité extérieure montre les raccords de service et les conduites de cuivre en cours d’installation. Dans un système double zone, deux circuits frigorifiques relient l’unité extérieure aux deux unités intérieures.
Chaque circuit comprend généralement :
- une conduite de liquide;
- une conduite de gaz;
- un câble de communication et d’alimentation;
- un drain de condensat provenant de l’unité intérieure.
Les conduites doivent être isolées adéquatement pour réduire les pertes thermiques et prévenir la condensation. Elles doivent aussi être courbées sans écrasement. Une courbe trop serrée peut déformer le cuivre, réduire le diamètre intérieur et nuire à la circulation du réfrigérant.
L’étape visible sur la photo précède normalement la finition complète du parcours. Une fois les raccordements vérifiés, les conduites et les câbles peuvent être regroupés dans un cache-tuyaux extérieur. Ce cache protège les matériaux contre les rayons ultraviolets, les intempéries et les dommages accidentels tout en améliorant l’apparence générale de l’installation.
Pourquoi le tirage au vide et les essais d’étanchéité sont déterminants
Après le raccordement des conduites, le circuit ne doit pas être mis en marche immédiatement. Nous devons d’abord effectuer les procédures nécessaires pour confirmer son intégrité.
Une installation correcte comprend notamment :
- la vérification des raccords;
- l’essai d’étanchéité selon la procédure applicable;
- le tirage au vide du circuit;
- la confirmation que le vide se maintient;
- l’ouverture des valves de service;
- la mise en marche et la vérification des températures;
- le contrôle des drains et des commandes.
Le tirage au vide retire l’air et l’humidité présents dans les conduites. L’humidité résiduelle peut contaminer l’huile du compresseur, affecter le réfrigérant et réduire la fiabilité à long terme. Cette étape est invisible une fois l’installation terminée, mais elle compte parmi les opérations les plus importantes de tout projet de climatiseur mural ou de thermopompe multizone.
Les performances et les caractéristiques de la HITACHI airHome Multi
La gamme HITACHI airHome Multi regroupe des systèmes multizones dotés de la technologie Inverter et utilisant le réfrigérant R32. Selon le modèle extérieur, elle permet de raccorder de deux à cinq unités intérieures et couvre des capacités nominales de climatisation allant de 18 000 à 42 000 BTU/h.
La photo ne permet pas de lire l’étiquette signalétique du modèle exact installé. Dans la documentation HITACHI fournie, la plateforme extérieure prévue pour deux raccordements intérieurs est la RAM-G18N2HAA. Elle possède une capacité nominale de climatisation de 18 000 BTU/h et une capacité nominale de chauffage de 22 000 BTU/h.
Le choix des unités intérieures et leur combinaison doivent néanmoins être validés à partir des tableaux techniques du fabricant. Il ne suffit pas d’additionner deux capacités murales et de supposer que l’unité extérieure fournira constamment la somme obtenue. La puissance disponible est modulée et distribuée entre les zones selon la demande.
Des données énergétiques adaptées à une utilisation quatre saisons
Pour la configuration sans conduits du modèle double zone présenté dans la brochure, les performances annoncées peuvent atteindre :
- un TRÉS2 de 23,0;
- un CPSC2 de 10,0 en région 4;
- un CPSC2 de 7,85 en région 5;
- une capacité nominale de chauffage de 22 000 BTU/h;
- une capacité maximale de chauffage de 14 300 BTU/h à -15 °C;
- une capacité maximale de chauffage de 9 700 BTU/h à -20 °C.
Le système est conçu pour fonctionner en chauffage jusqu’à une température extérieure de -20 °C.
Ces chiffres doivent être correctement interprétés. La capacité d’une thermopompe diminue généralement lorsque la température extérieure baisse. Une capacité nominale mesurée dans des conditions modérées ne représente donc pas nécessairement la puissance disponible pendant une nuit très froide à Laval.
Chez AirGreen, nous analysons le rôle prévu de la thermopompe :
- chauffage principal pendant une grande partie de l’année;
- complément à un système électrique existant;
- amélioration du confort dans deux secteurs précis;
- remplacement de climatiseurs de fenêtre;
- réduction de l’utilisation de plinthes électriques;
- climatisation et déshumidification estivales.
Cette analyse permet de déterminer si la thermopompe peut couvrir seule les besoins des zones ou si le chauffage existant doit demeurer disponible comme appoint.
Une unité extérieure relativement compacte
Selon la fiche technique, le modèle double zone RAM-G18N2HAA mesure environ 33,5 po de largeur, 29,5 po de hauteur et 11,7 po de profondeur. Son poids net est d’environ 108 lb. Le niveau sonore extérieur annoncé à haute vitesse est de 52 dB(A).
Ces dimensions expliquent pourquoi cette unité peut être intégrée dans un passage latéral comme celui photographié, à condition de respecter les dégagements nécessaires. Sa faible profondeur facilite le positionnement contre la fondation, mais elle ne dispense pas d’une analyse du passage de l’air.
Le ventilateur frontal doit conserver une zone libre. Les côtés et l’arrière doivent également respecter les exigences d’installation du fabricant pour permettre l’admission d’air, l’accès technique et la dissipation de la chaleur.
Des unités intérieures adaptées aux besoins de chaque zone
L’un des avantages de la gamme airHome Multi est la possibilité de combiner plusieurs types d’unités intérieures compatibles. La documentation HITACHI présente notamment :
- airHome 400, une unité murale axée sur les fonctions essentielles;
- airHome 650, une unité murale comprenant des fonctions intelligentes supplémentaires;
- airHome Floor, une console pouvant être installée près du plancher;
- airHome Mini Cassette, intégrée au plafond avec diffusion à quatre voies;
- airHome Gainable, dissimulée dans un espace technique et raccordée à de courts conduits.
Les capacités intérieures offertes s’étendent généralement de 7 000 à 24 000 BTU/h selon le type d’unité.
Dans une configuration double zone, nous pouvons donc adapter la diffusion d’air à l’architecture de chaque pièce. Une unité murale peut convenir au salon, tandis qu’une console de plancher peut être mieux adaptée à une pièce où l’espace mural est limité.
Filtration et entretien de l’unité intérieure
Selon les unités intérieures sélectionnées, le système peut inclure un filtre à charbon actif PM2.5 ou un filtre ViroSense S. La technologie FrostWash utilise un processus de gel et de fonte pour aider à nettoyer le serpentin intérieur. La fonction Mold Guard fait circuler l’air pendant environ 60 minutes après une opération de climatisation ou de déshumidification afin de sécher les composants internes.
Ces fonctions facilitent la gestion de l’humidité et de l’encrassement, mais elles ne remplacent pas l’entretien CVAC. Les filtres doivent être nettoyés périodiquement. La turbine, le serpentin, le bac de condensat et le drain doivent aussi être inspectés lorsque des odeurs, une diminution du débit d’air ou un écoulement anormal apparaissent.
Dans une maison entourée de végétation, comme celle de ce projet à Fabreville, l’entretien extérieur est tout aussi important. Le serpentin de l’unité extérieure peut accumuler du pollen, des graines, de la poussière et de petits débris végétaux.
Capteur de fuite R32 et fonctions intelligentes
Les unités intérieures compatibles intègrent un capteur destiné à avertir les occupants en cas de fuite de réfrigérant R32. Selon le modèle et les accessoires, l’alerte peut prendre la forme d’un voyant, d’un avertisseur sonore ou d’une indication sur un contrôleur mural compatible.
Une interface Wi-Fi airCloud Go peut également être ajoutée. Elle permet de contrôler le système à distance, de programmer les périodes de fonctionnement et de surveiller certaines données d’utilisation.
Certaines unités, notamment dans la gamme airHome 650, peuvent inclure un détecteur de mouvement. La fonction Smart Eco réduit alors la puissance lorsque la pièce est inoccupée, tandis que l’arrêt automatique peut désactiver l’unité après une période prédéterminée.
Les longueurs de tuyauterie à respecter
La longueur des conduites constitue un élément déterminant dans un projet multizone. Pour le modèle double zone de la brochure, HITACHI indique :
- une longueur totale maximale de tuyauterie de 165 pieds;
- une longueur maximale de 82 pieds entre l’unité extérieure et une unité intérieure;
- une longueur minimale de 16 pieds;
- une hauteur totale maximale de 66 pieds;
- un dénivelé maximal de 16 pieds entre les unités intérieures.
Les deux raccordements extérieurs utilisent des conduites de liquide de 1/4 po et des conduites de gaz de 3/8 po.
Ces limites influencent le choix de l’emplacement extérieur. Placer l’unité dans un passage latéral bien situé peut réduire la quantité de cuivre, simplifier le parcours et limiter les pertes. À l’inverse, une position choisie uniquement pour des raisons esthétiques peut entraîner des conduites inutilement longues ou un cheminement difficile à entretenir.
Les erreurs à éviter dans un passage étroit
Une installation semblable à celle de Fabreville exige plusieurs vérifications. Parmi les erreurs les plus fréquentes, nous retrouvons :
Installer l’appareil trop près de la végétation
La végétation doit demeurer suffisamment éloignée pour ne pas obstruer l’échangeur et le ventilateur.
Poser l’unité trop bas
Une thermopompe utilisée en chauffage doit être protégée contre la neige, la glace, les feuilles et l’eau de dégivrage.
Négliger la circulation dans le passage
L’appareil ne doit pas créer un obstacle dangereux ni réduire excessivement l’accès au côté de la propriété.
Placer le ventilateur face à un mur trop rapproché
Le rejet d’air doit pouvoir se disperser. Un obstacle frontal peut provoquer une recirculation et réduire le rendement.
Oublier l’accès au panneau de service
Les raccords, les valves et le compartiment électrique doivent rester accessibles pour l’entretien CVAC et les réparations.
Laisser l’isolation frigorifique exposée
Une isolation non protégée se détériore rapidement sous l’effet des rayons UV, des intempéries et des animaux.
Choisir les capacités sans calculer les besoins de chaque zone
Deux pièces de dimensions similaires peuvent avoir des charges très différentes selon l’isolation, le vitrage, l’orientation et l’étage.
Une alimentation électrique à vérifier selon le modèle installé
Le modèle double zone RAM-G18N2HAA présenté dans la documentation fonctionne sous une alimentation de 208-230 V, monophasée, 60 Hz. Sa fiche technique indique une ampacité minimale de circuit de 16 A et une protection maximale contre les surintensités de 25 A.
Ces valeurs servent de référence pour cette plateforme précise. Sur le chantier, nous devons toujours vérifier l’étiquette signalétique de l’appareil installé, le calibre des conducteurs, le dispositif de sectionnement et les exigences applicables aux travaux électriques.
Le nombre de BTU ne suffit pas pour choisir un disjoncteur. Les valeurs MCA et MOP fournies par le fabricant doivent guider la sélection électrique.
Une installation pensée pour rester accessible
Le positionnement de l’unité sur supports muraux laisse un espace sous l’appareil. Cette configuration facilite le retrait des feuilles et le nettoyage du secteur. Elle permet aussi de voir rapidement si de la glace ou de l’eau s’accumule sous la thermopompe.
Le côté droit, où se trouvent les raccordements, demeure accessible pendant les travaux. Une fois la finition terminée, le cache-tuyaux doit être installé sans bloquer les panneaux techniques.
Cette accessibilité peut réduire le temps nécessaire lors d’une intervention future. Une thermopompe coincée entre un mur, une clôture et une végétation trop dense devient beaucoup plus difficile à entretenir.
Le résultat recherché : deux zones confortables avec une seule unité extérieure
Cette installation de thermopompe multizone HITACHI airHome Multi à Fabreville permet de desservir deux espaces sans multiplier les groupes extérieurs autour de la propriété. Le montage mural conserve le passage au sol, protège l’unité contre les accumulations saisonnières et utilise efficacement la partie solide de la fondation.
La réussite de ce projet repose sur plusieurs décisions coordonnées :
- sélection d’une plateforme double zone;
- positionnement dans un espace latéral restreint;
- ancrage sur supports muraux;
- dégagement du ventilateur;
- maintien de l’accès aux raccordements;
- préparation soignée des conduites;
- protection future du parcours frigorifique;
- prise en compte de la végétation existante.
Chez AirGreen, nous appliquons cette même méthode aux projets de thermopompe multizone, de climatiseur mural, de système central et d’installation CVAC à Fabreville, Laval, Montréal, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Le modèle de thermopompe est important, mais la qualité du résultat dépend tout autant de son dimensionnement, de son emplacement et de l’exécution des travaux.
