Trois zones de confort alimentées par une seule unité extérieure installée sur supports muraux
Pour cette installation de thermopompe multizone à Montréal-Nord, le défi ne se limitait pas au choix de la capacité. Nous devions intégrer une unité extérieure capable d’alimenter trois zones distinctes dans une cour arrière déjà aménagée, sans sacrifier l’espace au sol ni compromettre la circulation d’air nécessaire au fonctionnement de l’équipement.
Notre équipe AirGreen a installé une thermopompe Hitachi airHome Multi en configuration triple zone sur le mur de fondation de la résidence. Le système dessert trois unités intérieures à partir d’un seul compresseur extérieur, ce qui permet de chauffer et de climatiser plusieurs secteurs de la maison sans multiplier les appareils autour du bâtiment.

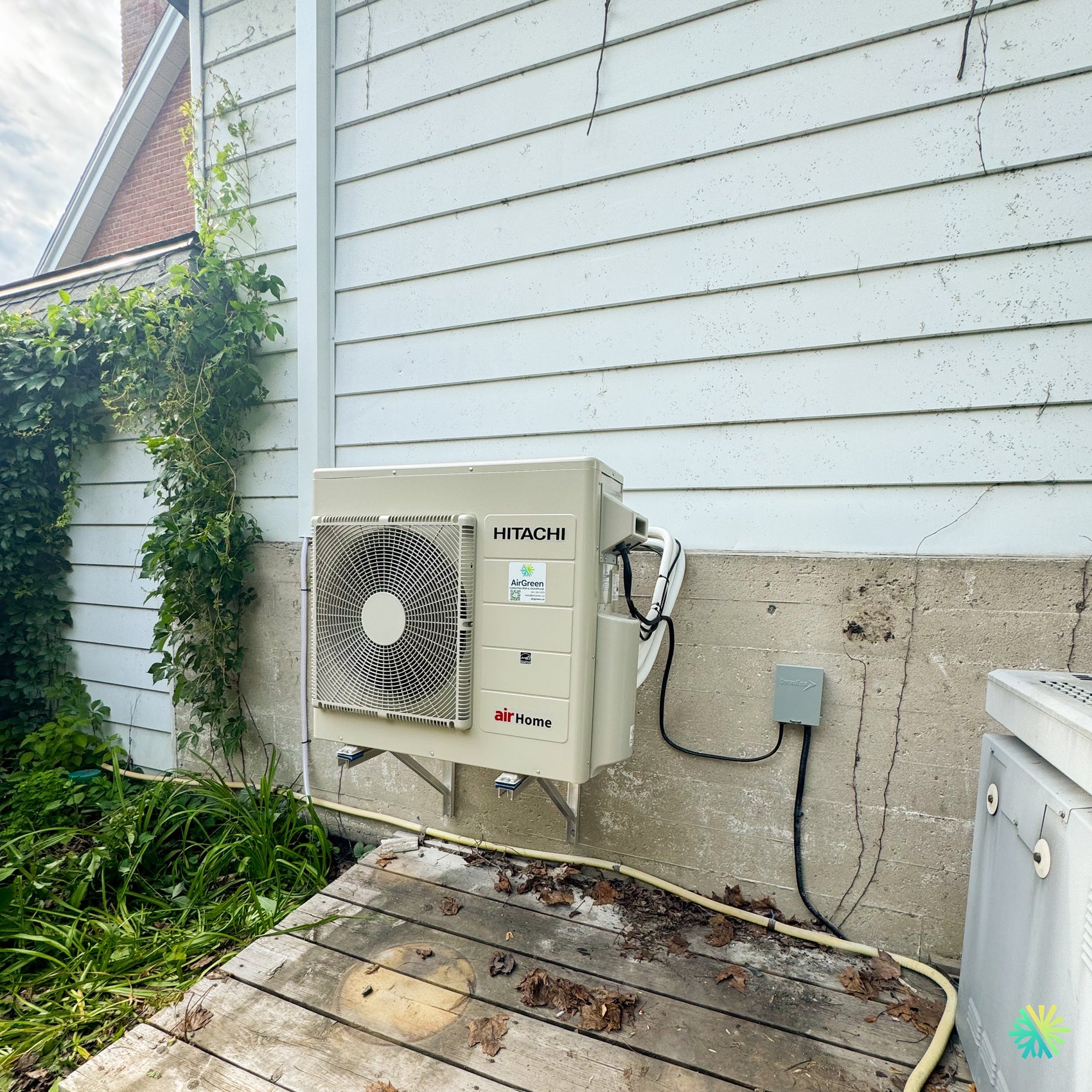

La photo du projet illustre une installation particulièrement adaptée au contexte urbain de Montréal-Nord. L’unité extérieure est fixée au-dessus d’une terrasse de bois, sur deux supports muraux robustes. Elle demeure suffisamment haute pour ne pas occuper la surface utilisable de la cour et pour réduire son exposition aux feuilles, à l’humidité et aux accumulations de neige.
Le positionnement tient également compte de la végétation abondante située à gauche, du revêtement extérieur, du mur de fondation, d’un appareil déjà présent à proximité et du raccordement électrique placé à droite de la thermopompe.
Pourquoi une configuration triple zone convenait à cette résidence
Une thermopompe triple zone permet de raccorder trois unités intérieures à une seule unité extérieure. Cette solution est particulièrement pertinente dans une maison où la température varie considérablement d’un étage ou d’une pièce à l’autre.
Les trois zones peuvent par exemple correspondre à :
- une aire ouverte au rez-de-chaussée;
- une chambre principale;
- un deuxième étage ou un bureau;
- un logement réparti sur plusieurs niveaux;
- une pièce arrière plus chaude en été;
- un sous-sol dont les besoins diffèrent du reste de la maison.
Chaque unité intérieure possède son propre réglage de température et sa propre vitesse de ventilation. Une zone peut fonctionner pendant que les deux autres demeurent arrêtées. Le propriétaire n’est donc pas obligé de traiter uniformément les trois secteurs lorsque certains espaces sont inoccupés.
Cette indépendance améliore le confort, mais elle doit être bien comprise. Les trois unités partagent la capacité disponible de l’unité extérieure. Lorsqu’elles fonctionnent simultanément, le système répartit sa production selon la demande de chaque zone.
Les unités doivent aussi fonctionner dans un mode compatible. En été, elles peuvent être utilisées en climatisation, en déshumidification ou en ventilation. En hiver, elles peuvent chauffer ou ventiler. Une zone ne peut normalement pas être réglée en chauffage pendant qu’une autre demande simultanément de la climatisation.
Nous expliquons toujours ce fonctionnement avant de finaliser une installation CVAC multizone, car une sélection technique adéquate doit être accompagnée d’une utilisation réaliste du système.
Une installation murale pour préserver la terrasse et la cour
Le choix le plus visible dans ce projet est l’utilisation de supports muraux métalliques plutôt que d’une dalle au sol ou d’une table déposée sur la terrasse.
Cette méthode convenait particulièrement bien à l’aménagement existant.
Aucun espace de plancher sacrifié
La surface sous l’appareil demeure libre. Le propriétaire conserve donc davantage d’espace pour circuler, entretenir la cour ou utiliser la terrasse.
Dans les secteurs urbains comme Montréal-Nord, Anjou, Saint-Léonard et Montréal-Est, les cours arrière sont souvent étroites et partagées entre plusieurs usages. Une unité extérieure placée directement au sol peut rapidement devenir un obstacle, surtout lorsqu’elle se trouve près d’un passage ou d’une porte.
La fixation murale permet ici de dégager la terrasse tout en conservant un accès pratique à l’unité.
Une meilleure protection contre les accumulations
La thermopompe se trouve à bonne distance du sol. Elle est ainsi moins exposée :
- aux feuilles mortes;
- à la boue;
- aux éclaboussures;
- aux herbes et plantes;
- à la neige accumulée;
- à l’eau stagnante;
- aux objets rangés dans la cour.
L’image montre des feuilles et des débris naturels sur les planches de bois. Une unité posée directement sur cette surface aurait nécessité un dégagement et un nettoyage beaucoup plus fréquents autour de sa base.
Un espace sous l’appareil pour le dégivrage
En mode chauffage, une thermopompe extérieure accumule naturellement du givre sur son échangeur. Elle lance périodiquement un cycle de dégivrage qui produit de l’eau.
L’espace libre sous l’appareil facilite la chute et l’évacuation de cette eau. Il réduit également le risque que la glace atteigne rapidement le dessous de l’unité.
Le propriétaire doit néanmoins surveiller les accumulations durant l’hiver. L’eau de dégivrage peut geler sur la terrasse, et la zone située sous la thermopompe doit rester dégagée.
Des supports métalliques renforcés et des appuis antivibrations
La thermopompe Hitachi repose sur deux supports triangulés fixés au mur de fondation. La forme des renforts permet de transférer le poids de l’appareil vers les points d’ancrage.
Des appuis antivibrations sont installés entre les pattes de l’unité et les supports. Ce détail est essentiel lorsqu’une thermopompe est fixée directement au bâtiment.
Sans isolation mécanique, les vibrations du compresseur et du ventilateur peuvent être transmises à la fondation, puis perçues à l’intérieur de la résidence. Les appuis contribuent à réduire cette transmission tout en maintenant l’équipement stable.
Avant de choisir une installation murale, nous vérifions notamment :
- la nature du mur;
- l’état de la fondation;
- la position des fissures visibles;
- la capacité des ancrages;
- le poids de l’unité extérieure;
- les vibrations potentielles;
- l’accès pour l’entretien;
- les dégagements exigés autour de l’appareil.
Dans ce projet, les supports ont été installés dans le mur de fondation plutôt que dans le revêtement léger de la partie supérieure. Cette distinction est importante : un parement extérieur ne constitue pas nécessairement une structure adéquate pour soutenir une unité multizone.
Un emplacement qui conserve le dégagement devant le ventilateur
La façade de l’unité extérieure demeure complètement dégagée. Le ventilateur peut donc rejeter l’air vers la cour sans rencontrer immédiatement un mur, une clôture ou un écran décoratif.
Ce dégagement favorise :
- une bonne circulation d’air;
- une réduction de la recirculation;
- une performance plus stable;
- un meilleur échange thermique;
- un accès simplifié au nettoyage de la grille.
Le côté droit de l’appareil demeure également accessible pour les raccordements et les interventions de service.
L’unité ne doit pas être entourée ultérieurement par des panneaux, des bacs de rangement ou des meubles de jardin. Même lorsqu’un écran décoratif semble ajouré, il peut réduire le débit d’air disponible et compliquer l’entretien CVAC.
Une végétation abondante à surveiller
Le côté gauche de l’installation est bordé de plantes grimpantes et d’un aménagement végétal dense. Nous avons positionné la thermopompe à une distance permettant à l’air de circuler, mais la végétation devra être entretenue au fil des saisons.
Les branches, feuilles et tiges ne doivent pas atteindre l’échangeur extérieur. Elles peuvent :
- se coincer dans les ailettes;
- réduire la circulation d’air;
- retenir l’humidité contre le boîtier;
- compliquer le nettoyage;
- provoquer des bruits de frottement;
- augmenter l’encrassement du serpentin.
Une taille périodique autour de la thermopompe est donc recommandée. Il faut toutefois éviter d’utiliser des outils ou produits qui pourraient endommager les ailettes.
Pour nettoyer la zone, le propriétaire peut retirer les feuilles autour de l’appareil et maintenir le passage libre. Le nettoyage du serpentin lui-même doit être effectué avec une méthode adaptée afin de ne pas plier les ailettes ni endommager les composantes électriques.
Un raccordement électrique court, visible et accessible
Le dispositif de coupure électrique est installé sur le mur de fondation, à droite de la thermopompe. Un conduit noir relie ce boîtier à l’unité extérieure.
Cette disposition conserve le raccordement à proximité de l’appareil et facilite l’accès lors d’une intervention. Le technicien peut couper l’alimentation localement avant d’ouvrir les panneaux de service.
Un raccordement électrique professionnel doit respecter :
- la tension exigée par le fabricant;
- l’ampacité minimale du circuit;
- la protection maximale permise;
- le calibre des conducteurs;
- le type de conduit;
- la protection mécanique;
- les exigences applicables au Québec.
La protection ne doit jamais être déterminée uniquement selon la capacité en BTU. Deux appareils de capacité semblable peuvent avoir des exigences électriques différentes.
Un parcours de conduites regroupé du côté technique
Les conduites frigorifiques et les câbles de communication rejoignent l’unité par le côté droit. Leur trajectoire est regroupée et soutenue avant l’entrée dans le boîtier.
Dans une configuration triple zone, trois circuits relient l’unité extérieure aux trois unités intérieures. Chaque paire de conduites doit correspondre à la bonne unité et être associée correctement aux connexions électriques de communication.
Durant la mise en service, nous vérifions que :
- la zone A correspond au bon circuit frigorifique;
- la zone B répond à la commande prévue;
- la zone C communique avec la bonne unité;
- les raccords sont étanches;
- les câbles ne sont ni pincés ni tendus;
- les conduites sont correctement isolées;
- le vide a été réalisé conformément aux exigences;
- les panneaux peuvent être refermés sans contrainte.
Une inversion entre les conduites et les fils de communication peut entraîner des erreurs, des températures incohérentes ou un fonctionnement instable. L’identification des circuits est donc une étape essentielle d’une installation de thermopompe triple zone.
Les caractéristiques du Hitachi airHome Multi triple zone utilisées pour planifier le projet
Le modèle extérieur triple zone de la gamme
Dans la documentation Hitachi, l’unité extérieure prévue pour trois raccordements intérieurs est le modèle RAM-G24N3HAA.
Selon le tableau technique de la page 4, cette configuration offre notamment :
- 24 000 BTU/h de capacité nominale en climatisation;
- 24 000 BTU/h de capacité nominale en chauffage;
- une plage de climatisation pouvant atteindre 28 000 BTU/h avec des unités sans conduits;
- une plage de chauffage pouvant atteindre 26 200 BTU/h;
- un TRÉS2 pouvant atteindre 22,0;
- un CPSC2 Région 5 pouvant atteindre 7,8;
- un COP de 3,5 à 8 °C;
- un fonctionnement en chauffage jusqu’à -20 °C;
- une capacité maximale de chauffage de 18 500 BTU/h à -15 °C;
- une capacité maximale de chauffage de 13 000 BTU/h à -20 °C;
- un niveau sonore extérieur annoncé de 54 dB(A) à haute vitesse;
- une alimentation de 208-230 V, monophasée, 60 Hz;
- une ampacité minimale de circuit de 19 A;
- une protection maximale contre les surintensités de 35 A.
Le tableau indique également des dimensions de 33,5 po de largeur, 31,5 po de hauteur et 11,7 po de profondeur, ainsi qu’un poids net d’environ 121 lb. Ces caractéristiques expliquent la nécessité d’utiliser des supports et des ancrages adaptés plutôt qu’une fixation légère improvisée.
La plaque signalétique n’étant pas lisible sur la photographie, la référence exacte installée doit toujours être confirmée dans le dossier technique du projet. Les données du RAM-G24N3HAA correspondent au modèle triple zone présenté par le fabricant.
Une tuyauterie conçue pour des parcours répartis dans la maison
Le modèle triple zone permet, selon la fiche du fabricant :
- jusqu’à 200 pieds de tuyauterie totale;
- jusqu’à 82 pieds entre une unité intérieure et l’unité extérieure;
- jusqu’à 66 pieds de hauteur totale;
- trois raccordements de liquide de 1/4 po;
- trois raccordements de gaz de 3/8 po.
Ces limites apportent une grande flexibilité dans un bâtiment à plusieurs niveaux. Elles ne signifient toutefois pas qu’il faut systématiquement utiliser des parcours longs.
Nous cherchons plutôt à réduire les détours, à protéger les conduites et à conserver des trajets accessibles. Une longueur excessive peut nécessiter des ajustements de réfrigérant et augmenter le nombre de sections exposées.
Trois unités intérieures adaptées à trois besoins différents
Le système airHome Multi peut être associé à plusieurs formats d’unités intérieures :
- unités murales airHome 400;
- unités murales airHome 650;
- consoles airHome Floor;
- unités gainables;
- minicassettes à quatre voies.
Les capacités disponibles varient selon les modèles, généralement de 7 000 à 24 000 BTU/h.
Les trois unités raccordées ne doivent pas nécessairement être identiques. Une aire ouverte peut nécessiter une unité de 12 000 ou 18 000 BTU/h, tandis qu’une chambre peut être mieux desservie par une capacité plus faible.
Le dimensionnement tient compte de plusieurs éléments :
- superficie et volume;
- fenestration;
- orientation solaire;
- isolation;
- niveau de la maison;
- portes et corridors;
- occupation;
- appareils dégageant de la chaleur;
- répartition de l’air.
Une simple règle basée sur les pieds carrés ne suffit pas toujours. Dans un système multizone, nous devons également vérifier que la somme et la combinaison des unités intérieures demeurent compatibles avec la capacité de l’appareil extérieur.
Rendement à basse température : comprendre la capacité restante
Le Hitachi airHome Multi peut continuer à fonctionner en chauffage jusqu’à -20 °C. Cela ne signifie pas qu’il fournit sa capacité nominale complète à cette température.
Pour le modèle triple zone, la documentation indique environ :
- 18 500 BTU/h de capacité maximale à -15 °C;
- 13 000 BTU/h de capacité maximale à -20 °C.
Cette distinction est importante pour les propriétaires de Montréal-Nord, où les températures hivernales peuvent descendre bien sous le point de congélation.
Le système peut fournir une part importante du chauffage saisonnier, mais un chauffage d’appoint peut demeurer nécessaire lors des périodes les plus froides. La décision dépend de la charge thermique du bâtiment, de son isolation et des capacités exactes des unités intérieures raccordées.
Fonctions liées à la propreté et au contrôle
Selon les unités intérieures sélectionnées, la gamme Hitachi peut intégrer plusieurs fonctions pratiques.
FrostWash
La technologie FrostWash utilise un procédé de gel et de fonte pour nettoyer le serpentin intérieur et aider à retirer les contaminants accumulés.
Mold Guard
La fonction Mold Guard fait circuler de l’air après certaines opérations de climatisation ou de déshumidification afin de sécher les composantes internes. Le cycle peut durer environ 60 minutes.
Filtration
Les unités murales peuvent utiliser un filtre à charbon actif PM2.5, tandis que les minicassettes peuvent être équipées du filtre ViroSense S.
airCloud Go
Une interface Wi-Fi optionnelle permet d’utiliser l’application airCloud Go pour ajuster certaines consignes et programmer le fonctionnement à distance.
Ces fonctions complètent l’entretien, mais elles ne remplacent pas le nettoyage régulier des filtres, l’inspection des drains ni le nettoyage professionnel lorsque les unités deviennent fortement encrassées.
Les erreurs à éviter dans une installation triple zone
Choisir les capacités intérieures sans considérer la demande simultanée
Trois unités intérieures peuvent fonctionner ensemble, mais elles partagent la production de l’unité extérieure. Les capacités doivent être choisies selon les besoins réels, et non uniquement selon la capacité maximale inscrite sur chaque murale.
Fixer l’unité dans un revêtement non structural
Le parement extérieur visible sur la partie supérieure du mur ne doit pas être utilisé comme seul point d’appui. Les supports doivent être ancrés dans une structure capable de reprendre le poids et les vibrations.
Négliger les plantes autour de l’échangeur
Une végétation trop proche peut nuire rapidement au débit d’air. L’espace doit demeurer entretenu durant toute la durée de vie de la thermopompe.
Placer des objets sous l’unité en hiver
L’espace sous la machine doit rester libre pour permettre l’évacuation de l’eau de dégivrage et limiter la formation de glace près du boîtier.
Confirmer une subvention à partir du nom commercial seulement
La brochure mentionne que les systèmes Hitachi peuvent être admissibles à plusieurs incitatifs provinciaux. L’admissibilité dépend toutefois de la combinaison certifiée, du programme en vigueur, de la capacité déclarée et des conditions du bâtiment.
Nous validons toujours le modèle extérieur, les trois unités intérieures et la référence reconnue avant de présenter un montant potentiel.
Un résultat discret et fonctionnel pour cette maison de Montréal-Nord
Cette installation démontre qu’une thermopompe multizone triple zone peut être intégrée proprement dans une cour aménagée sans occuper une grande surface au sol.
Le résultat comprend :
- une unité Hitachi airHome Multi fixée au mur de fondation;
- des supports renforcés;
- des appuis antivibrations;
- une hauteur adaptée aux conditions hivernales;
- un accès dégagé devant le ventilateur;
- un dispositif de coupure électrique à proximité;
- des conduites regroupées du côté technique;
- trois zones intérieures alimentées par une seule unité extérieure.
Chez AirGreen, nous réalisons ce type d’installation CVAC à Montréal-Nord, Anjou, Saint-Léonard, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
Notre travail ne consiste pas seulement à choisir une thermopompe selon son nombre de BTU. Nous devons intégrer l’équipement au bâtiment, préserver l’accès, contrôler les vibrations, planifier les trois parcours de tuyauterie et anticiper l’entretien futur.
Dans ce projet, la fixation murale a permis de conserver la terrasse utilisable tout en protégeant l’unité des débris et des accumulations au sol. La configuration triple zone offre maintenant un contrôle plus précis dans trois secteurs de la résidence, avec une seule machine extérieure installée de manière structurée et accessible.
