Installation d’une thermopompe multizone double zone Hitachi airHome Multi à Sainte-Julie sur la Rive-Sud

Un système double zone installé avec précision entre l’entrée électrique, une fenêtre de sous-sol et un passage latéral étroit

Cette installation de thermopompe multizone à Sainte-Julie présentait une contrainte très concrète : intégrer une unité extérieure de bonne capacité dans un espace déjà occupé par le compteur électrique, le coffret de branchement, une descente verticale, une fenêtre de sous-sol et une clôture d’intimité.

Pour ce projet résidentiel sur la Rive-Sud de Montréal, nous avons installé une thermopompe Hitachi airHome Multi en configuration double zone. Une seule unité extérieure alimente ainsi deux unités intérieures, chacune destinée à contrôler le confort d’un secteur précis de la maison.

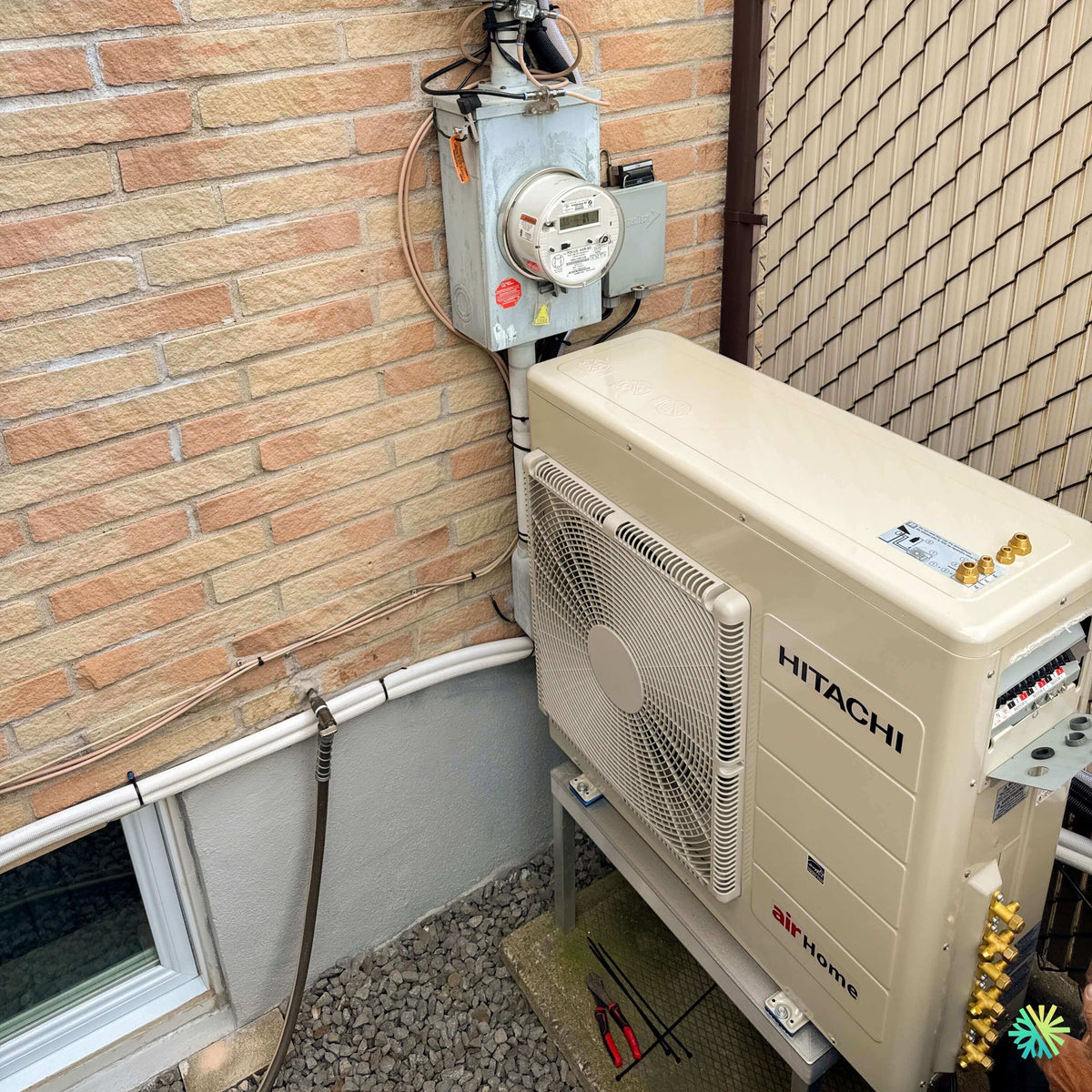

La photographie prise pendant les travaux montre un moment révélateur de notre méthode d’installation. Les panneaux de service sont temporairement ouverts, les raccords frigorifiques sont accessibles et plusieurs outils sont encore déposés près du support. Il ne s’agit pas uniquement de placer l’équipement contre un mur : avant la mise en service, nous devons raccorder, vérifier, mesurer, tester et confirmer que chaque circuit dessert correctement la zone prévue.

Le résultat recherché était clair : obtenir deux zones de confort indépendantes, préserver l’accès aux équipements électriques existants et construire une installation durable malgré un emplacement extérieur particulièrement serré.

Pourquoi une thermopompe double zone était pertinente pour cette maison de Sainte-Julie

Une thermopompe multizone double zone utilise une seule unité extérieure pour alimenter deux unités intérieures. Cette configuration est souvent retenue lorsqu’une résidence comporte deux secteurs dont les besoins diffèrent, par exemple :

• un rez-de-chaussée ouvert et un étage;
• un salon et une chambre principale;
• une aire familiale et un bureau;
• une extension plus difficile à tempérer;
• deux niveaux ayant des expositions solaires différentes.

Plutôt que d’installer deux compresseurs autour de la maison, le système Hitachi permet de regrouper la production de chauffage et de climatisation dans un seul appareil extérieur. Cette solution réduit l’encombrement, ce qui était particulièrement avantageux ici puisque le passage latéral offrait très peu d’espace libre.

Chaque unité intérieure possède son propre point de consigne et sa propre vitesse de ventilation. Une zone peut fonctionner tandis que l’autre demeure arrêtée. Les occupants peuvent donc adapter la température selon l’usage réel des pièces plutôt que de traiter uniformément toute la résidence.

Il faut toutefois comprendre une particularité importante des systèmes multizones : les unités intérieures doivent fonctionner dans un mode compatible. En période estivale, elles peuvent être utilisées en climatisation, en déshumidification ou en ventilation. En hiver, elles fonctionnent en chauffage ou en ventilation. Une zone ne peut donc pas normalement chauffer pendant que l’autre climatise simultanément.

Nous expliquons toujours cette logique avant l’installation. Elle permet d’éviter une mauvaise compréhension du fonctionnement et d’aider le propriétaire à utiliser efficacement son nouveau système.

Un emplacement complexe sous les équipements électriques

L’unité extérieure Hitachi a été positionnée immédiatement sous le secteur où se trouvent le compteur et les composantes électriques de la résidence.

Cette proximité exigeait une planification minutieuse. Il fallait notamment :

• conserver un accès raisonnable au compteur;
• éviter de bloquer les coffrets et les conduits;
• laisser l’espace nécessaire pour une intervention électrique future;
• empêcher tout contact entre les conduites frigorifiques et les composantes électriques;
• préserver un dégagement suffisant autour de la thermopompe;
• tenir compte de la fenêtre de sous-sol située juste à gauche.

Nous avons donc installé l’unité légèrement décalée par rapport à l’axe du compteur. Ce positionnement permet de maintenir les équipements électriques visibles et accessibles tout en utilisant efficacement la portion disponible du passage.

La façade de la thermopompe demeure dégagée, ce qui favorise l’évacuation de l’air produit par le ventilateur. Le côté technique est également accessible pour la mise en service et les interventions futures.

Dans une installation CVAC, l’accessibilité ne concerne pas seulement le jour des travaux. Un technicien doit pouvoir atteindre les valves de service, les bornes électriques, les capteurs et les panneaux de l’appareil plusieurs années après l’installation.

Une unité surélevée plutôt que déposée directement au sol

La thermopompe repose sur un support métallique indépendant placé au-dessus d’une base stable. Cette méthode évite de déposer l’équipement directement sur le gravier ou sur une surface exposée à l’humidité.

Le support remplit plusieurs fonctions essentielles.

Protéger le bas de l’appareil contre la neige et la glace

À Sainte-Julie comme ailleurs sur la Rive-Sud, une thermopompe peut être entourée de neige pendant plusieurs mois. Une unité trop basse risque de voir ses ouvertures partiellement obstruées. La glace produite par les cycles de dégivrage peut également s’accumuler sous l’appareil.

L’élévation facilite :

• l’écoulement de l’eau de dégivrage;
• le maintien d’un espace libre sous la machine;
• le nettoyage saisonnier;
• la réduction du contact avec l’humidité du sol;
• la circulation de l’air autour de la base.

Limiter la transmission des vibrations

Des appuis sont placés entre la thermopompe et le support. Ils contribuent à réduire la transmission mécanique des vibrations à la structure métallique.

Ce détail est particulièrement pertinent lorsque l’équipement est installé près d’une chambre, d’un salon ou d’une fondation. Une thermopompe moderne peut être silencieuse, mais un mauvais montage peut amplifier les vibrations et créer un bruit qui ne provient pas directement du compresseur.

Maintenir une installation de niveau

La stabilité et la mise à niveau sont essentielles au bon fonctionnement de l’unité. Une structure rigide permet de contrôler précisément l’assise de la machine malgré la présence de gravier et les variations du terrain.

Un trajet de conduites adapté à la fenêtre de sous-sol

La fenêtre située au bas du mur réduisait les options de passage. Nous devions éviter de placer les conduites devant l’ouverture ou de gêner son utilisation.

Les conduites ont donc été acheminées horizontalement au-dessus de la fenêtre, contre la fondation, puis dirigées vers l’unité extérieure. Elles sont soutenues à intervalles réguliers afin de réduire les mouvements, l’affaissement et les frottements contre le mur.

Cette organisation protège les conduites tout en maintenant un accès visuel au parcours. Elle permet également de repérer plus facilement une anomalie lors d’un futur entretien CVAC.

Les lignes frigorifiques d’un système double zone ne doivent pas être considérées comme de simples tuyaux accessoires. Elles transportent le réfrigérant entre l’unité extérieure et chaque unité intérieure. Leur diamètre, leur longueur, leurs courbes et la qualité de leurs raccords influencent directement la fiabilité du système.

Une installation professionnelle exige notamment :

1. la coupe propre des tubes de cuivre;
2. la préparation précise des évasements;
3. le serrage selon les exigences du fabricant;
4. une vérification d’étanchéité;
5. une évacuation adéquate des circuits;
6. la vérification de la longueur totale;
7. une isolation continue des conduites;
8. la protection des sections exposées.

Ce que montre l’ouverture temporaire des panneaux de service

Sur la photographie, plusieurs raccords en laiton sont visibles sur le côté de l’unité. Les panneaux n’étaient pas encore refermés au moment de la prise de vue, car notre équipe se trouvait dans la phase de raccordement et de vérification.

Cette étape permet d’accéder aux différents circuits de la thermopompe multizone. Pour une configuration double zone, chaque unité intérieure possède son propre raccordement frigorifique vers l’unité extérieure.

Avant de finaliser les panneaux, nous devons nous assurer que :

• chaque paire de conduites correspond à la bonne zone;
• les raccords sont correctement serrés;
• les circuits sont étanches;
• les connexions électriques sont conformes;
• les communications entre les unités sont fonctionnelles;
• aucun câble ne risque d’être pincé lors de la fermeture;
• les protections et capuchons sont remis en place.

Cette vérification est fondamentale. Une inversion de communication ou une association incorrecte entre les circuits peut entraîner des anomalies de fonctionnement difficiles à diagnostiquer une fois l’installation entièrement refermée.

Les caractéristiques techniques de la gamme Hitachi airHome Multi

La gamme Hitachi airHome Multi RAM-G-N-HAA regroupe des systèmes multizones à technologie Inverter fonctionnant au réfrigérant R32. Selon le modèle extérieur, elle peut alimenter de deux à cinq unités intérieures et offrir une capacité nominale de climatisation allant de 18 000 à 42 000 BTU/h.

Pour la configuration extérieure à deux raccordements présentée dans la brochure Hitachi, le modèle RAM-G18N2HAA affiche notamment :

• une capacité nominale de climatisation de 18 000 BTU/h;
• une capacité nominale de chauffage de 22 000 BTU/h;
• une plage de chauffage jusqu’à -20 °C;
• un TRÉS2 pouvant atteindre 23,0 avec une combinaison sans conduits;
• un CPSC2 Région 5 pouvant atteindre 7,85;
• une longueur totale maximale de tuyauterie de 165 pieds;
• deux raccordements frigorifiques;
• un niveau sonore extérieur annoncé de 52 dB(A) en haute vitesse.

Ces données décrivent le modèle double zone de la gamme, mais la référence exacte de l’unité installée doit toujours être confirmée sur sa plaque signalétique et dans la combinaison technique propre au projet. La gamme complète comprend également des modèles à trois, quatre et cinq connexions.

Une gamme compatible avec plusieurs types d’unités intérieures

L’un des avantages de l’airHome Multi est sa flexibilité. Selon les besoins du bâtiment, l’unité extérieure peut être associée à plusieurs formats d’unités intérieures :

• airHome 400 murale;
• airHome 650 murale;
• console airHome Floor;
• airHome Mini Cassette;
• unité airHome Gainable.

Cette variété permet d’adapter chaque zone à l’architecture de la maison. Une unité murale convient bien à une aire ouverte, tandis qu’une console de plancher peut être mieux adaptée à un mur bas ou à un espace mansardé. Une unité gainable peut quant à elle desservir une zone discrètement lorsque l’accès au plafond ou à l’entretoit le permet.

Dans une installation double zone, il n’est pas nécessaire que les deux unités intérieures aient la même capacité. Leur sélection doit correspondre aux charges réelles de chacune des pièces.

Comment nous déterminons la capacité de chaque zone

Le choix des BTU ne repose pas uniquement sur la superficie. Nous devons également tenir compte :

• de la hauteur des plafonds;
• du nombre et de la dimension des fenêtres;
• de l’orientation de la maison;
• de la qualité de l’isolation;
• des portes entre les pièces;
• de la circulation naturelle de l’air;
• de l’étage où se trouve la zone;
• de la chaleur produite par les appareils et les occupants;
• de l’utilisation quotidienne du secteur.

Une pièce très vitrée orientée vers l’ouest peut nécessiter davantage de climatisation qu’une pièce de même superficie située du côté nord. À l’inverse, une unité intérieure surdimensionnée peut atteindre trop rapidement la température demandée, fonctionner par cycles courts et moins bien retirer l’humidité en été.

La sélection d’un système multizone exige également une analyse de la capacité partagée. Lorsque les deux unités fonctionnent simultanément, l’unité extérieure répartit sa capacité entre les zones. Nous devons donc choisir une combinaison cohérente avec les besoins simultanés de la résidence.

Chauffage jusqu’à -20 °C : ce que cela signifie réellement

Hitachi indique un fonctionnement continu en chauffage jusqu’à -20 °C pour la gamme airHome Multi. Cette caractéristique est intéressante pour une résidence de Sainte-Julie, où la thermopompe sera appelée à travailler pendant une grande partie de l’hiver.

Cependant, la capacité disponible diminue lorsque la température extérieure baisse. Dans le tableau technique de la gamme, le modèle double zone présente une capacité maximale de chauffage d’environ 14 300 BTU/h à -15 °C et de 9 700 BTU/h à -20 °C.

Cette information est plus utile que la seule température minimale de fonctionnement. Une thermopompe peut continuer à fonctionner à très basse température sans nécessairement couvrir toute la charge de chauffage du bâtiment.

Selon l’isolation, la superficie et la configuration de la maison, un chauffage d’appoint peut donc demeurer nécessaire pendant les périodes les plus froides. Nous évaluons cette réalité avant de présenter une thermopompe comme source principale ou complémentaire de chauffage.

Qualité de l’air, nettoyage interne et contrôle intelligent

Selon le type d’unité intérieure choisi, la gamme Hitachi airHome Multi peut offrir plusieurs fonctions liées à la qualité de l’air et à la facilité d’utilisation.

FrostWash

La technologie FrostWash utilise un processus de gel et de fonte pour nettoyer le serpentin intérieur. Elle aide à éliminer les contaminants qui peuvent s’accumuler sur l’échangeur au fil du temps.

Mold Guard

La fonction Mold Guard fait circuler de l’air afin de sécher les composants internes après un cycle de climatisation ou de déshumidification. Cette opération peut durer environ 60 minutes et vise à réduire les conditions favorables à la formation d’odeurs et de moisissures.

Filtration adaptée aux unités choisies

Les unités murales peuvent intégrer un filtre à charbon actif PM2.5, tandis que les minicassettes peuvent être équipées d’un filtre ViroSense S. Les caractéristiques exactes dépendent du modèle intérieur sélectionné.

airCloud Go

Une interface optionnelle peut permettre le contrôle du système avec l’application airCloud Go. Il devient alors possible de programmer le fonctionnement, de modifier les consignes et de consulter certaines données à distance.

Ces fonctions n’éliminent pas la nécessité de nettoyer les filtres. Même une unité équipée d’un cycle autonettoyant doit faire l’objet d’un entretien régulier pour conserver un bon débit d’air.

Les erreurs que cette installation permet d’éviter

Installer l’unité trop près du sol

Une thermopompe utilisée en hiver doit être suffisamment surélevée pour réduire les risques d’obstruction par la neige et l’accumulation de glace sous l’appareil.

Bloquer une fenêtre ou un accès technique

Le meilleur emplacement n’est pas simplement l’espace où l’unité peut entrer. Il faut préserver les fenêtres, les coffrets électriques et les zones nécessaires à l’entretien.

Négliger le dégagement du ventilateur

Le ventilateur extérieur doit pouvoir évacuer l’air sans rencontrer immédiatement un obstacle. Une mauvaise circulation peut nuire à la performance et augmenter les contraintes de fonctionnement.

Laisser les conduites sans soutien

Des conduites mal fixées peuvent vibrer, s’affaisser ou frotter contre la maçonnerie. Dans cette installation, le trajet horizontal a été soutenu le long de la fondation.

Fermer les panneaux avant les vérifications finales

La mise en service doit être terminée avant que les accès techniques soient refermés. Nous vérifions chaque circuit, chaque connexion et chaque zone avant de compléter la finition.

Présumer automatiquement l’admissibilité à une aide financière

La brochure indique que la gamme peut être admissible à la plupart des incitatifs provinciaux pour thermopompes. L’admissibilité réelle dépend néanmoins de la combinaison exacte, de la certification applicable et des règles du programme au moment de la demande.

Nous vérifions donc le numéro de modèle, la capacité et la référence certifiée plutôt que de nous fier uniquement au nom commercial Hitachi airHome Multi.

Le résultat : deux zones de confort et une installation extérieure organisée malgré un espace limité

Cette réalisation à Sainte-Julie démontre qu’un emplacement contraignant peut accueillir une thermopompe multizone lorsque chaque détail est planifié avant le perçage et le raccordement.

L’unité extérieure est maintenant :

• installée sur un support métallique surélevé;
• maintenue à distance du gravier et des accumulations;
• positionnée sans obstruer la fenêtre de sous-sol;
• accessible pour l’entretien;
• intégrée près de l’entrée électrique sans en condamner l’accès;
• raccordée à deux zones intérieures distinctes;
• orientée de manière à préserver le dégagement devant le ventilateur.

Le propriétaire bénéficie ainsi d’un contrôle plus précis de la température dans deux secteurs de la maison, sans multiplier les unités extérieures dans la cour.

Notre approche pour les thermopompes multizones à Sainte-Julie et dans le Grand Montréal

Chez AirGreen, nous réalisons des installations de thermopompes, de climatiseurs muraux et de systèmes multizones à Sainte-Julie, Longueuil, Boucherville, Saint-Bruno-de-Montarville, Candiac, partout sur la Rive-Sud, ainsi qu’à Montréal, Laval et sur la Rive-Nord.

Pour chaque projet, nous vérifions :

1. les besoins thermiques de chaque zone;
2. la combinaison d’unités intérieures;
3. l’emplacement de l’unité extérieure;
4. les dégagements disponibles;
5. le trajet des conduites frigorifiques;
6. l’évacuation des condensats;
7. la capacité du circuit électrique;
8. l’accès requis pour l’entretien;
9. la stabilité du support;
10. les conditions d’admissibilité aux programmes applicables.

Cette installation Hitachi airHome Multi à Sainte-Julie est un bon exemple de notre approche : utiliser un espace restreint sans compromettre l’accès, la stabilité ni la qualité du raccordement. La machine occupe une place mesurée, mais chaque élément autour d’elle a été pris en compte, du compteur électrique jusqu’à la fenêtre de sous-sol.
