Installation d’une thermopompe multizone triple zone Hitachi airHome Multi dans Mercier–Hochelaga-Maisonneuve à Montréal

Une installation triple zone intégrée dans une cour étroite entre deux accès résidentiels

Cette installation d’une thermopompe multizone Hitachi airHome Multi triple zone dans Mercier–Hochelaga-Maisonneuve montre à quel point le positionnement de l’unité extérieure peut devenir déterminant dans un secteur urbain dense de Montréal. Ici, l’espace disponible était encadré par une façade de maçonnerie, deux portes donnant sur la cour, une colonne structurale et une surface en pavés. Chaque pouce devait donc être utilisé avec méthode.

Le propriétaire souhaitait améliorer le confort de trois secteurs distincts de la résidence sans encombrer la cour avec plusieurs appareils extérieurs. Nous avons retenu une configuration triple zone, qui permet de raccorder trois unités intérieures à une seule thermopompe extérieure. Ce choix réduit l’occupation au sol, simplifie l’aménagement extérieur et permet de contrôler séparément la température des différentes pièces.

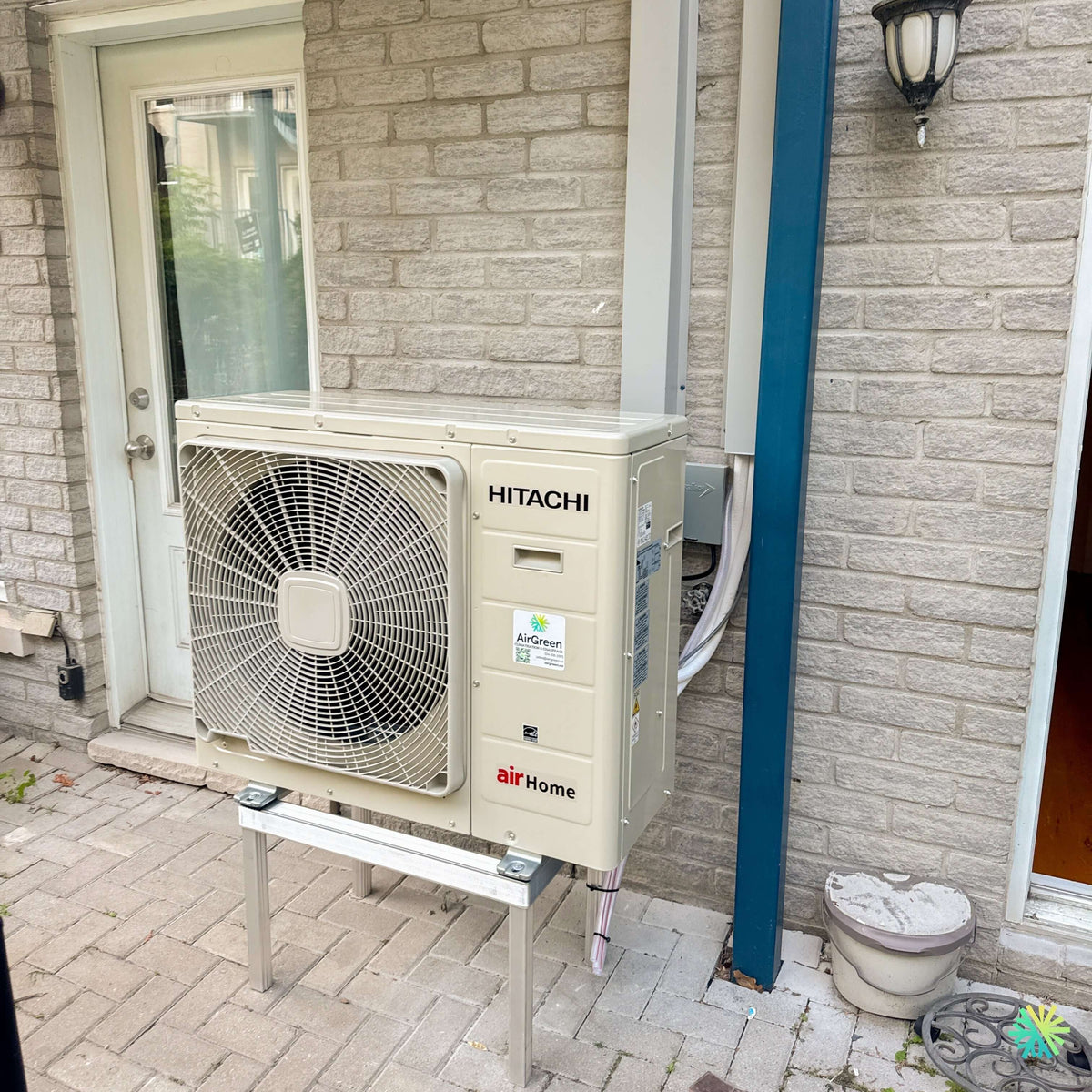

Sur la photo, l’unité Hitachi airHome Multi est installée sur un support métallique surélevé. Elle demeure suffisamment haute pour être protégée contre la neige, la glace, les feuilles et l’eau de ruissellement. Une goulotte verticale blanche remonte le long du mur de brique afin de protéger les conduites frigorifiques et le câblage. Le sectionneur électrique se trouve directement derrière l’appareil, tandis que les conduites sont regroupées proprement sur son côté droit.

Le résultat est une installation CVAC compacte, accessible et adaptée à la réalité des immeubles de Mercier–Hochelaga-Maisonneuve, où les cours sont souvent partagées, les passages sont étroits et les façades arrière comportent plusieurs portes, escaliers ou structures ajoutées au fil des années.

Pourquoi installer une thermopompe triple zone dans ce type de bâtiment?

Une thermopompe simple zone fonctionne très bien lorsqu’une seule grande pièce doit être desservie. Elle devient toutefois moins appropriée lorsque le logement comporte plusieurs étages, des chambres fermées ou des sections éloignées les unes des autres.

Dans cette propriété de Montréal, trois zones de confort distinctes devaient être prises en charge. Une installation triple zone permet notamment de desservir :

• une aire ouverte au rez-de-chaussée;
• une chambre ou un étage supérieur;
• un bureau, un sous-sol ou une autre section isolée du logement.

Chaque unité intérieure peut avoir sa propre température de consigne et sa propre vitesse de ventilation. Une pièce peu utilisée peut être éteinte pendant que les deux autres demeurent en fonction. Cette souplesse évite de climatiser ou de chauffer inutilement toute la résidence au même niveau.

La gamme Hitachi airHome Multi permet de raccorder de deux à cinq unités intérieures selon le modèle extérieur. Dans le tableau technique de la page 4 de la brochure, la configuration à trois connexions correspond au modèle RAM-G24N3HAA, avec une capacité nominale de 24 000 BTU/h en climatisation et de 24 000 BTU/h en chauffage.

Le dimensionnement final ne dépend toutefois pas uniquement du nombre de zones. Nous analysons aussi les pertes de chaleur, l’exposition au soleil, la superficie vitrée, l’isolation, la hauteur des plafonds et la façon dont l’air peut circuler entre les pièces.

Un emplacement extérieur soumis à plusieurs contraintes

L’unité a été placée dans un espace compris entre une porte arrière et une seconde ouverture située à droite. Une colonne verticale bleue réduit encore la largeur disponible. Il fallait donc préserver les accès tout en maintenant les dégagements nécessaires autour de la thermopompe.

Un mauvais positionnement aurait pu provoquer plusieurs problèmes :

• obstruction du passage vers une porte;
• difficulté à accéder aux panneaux techniques;
• rejet d’air directement vers une entrée;
• recirculation de l’air expulsé;
• exposition de l’appareil aux chocs;
• encombrement excessif de la cour.

Nous avons orienté la face avant de l’unité vers l’espace ouvert. Le grand ventilateur peut ainsi évacuer l’air sans souffler directement contre le mur de brique. L’appareil demeure également accessible pour les inspections, le nettoyage du serpentin et les interventions futures.

Ce type de décision est particulièrement important dans les quartiers centraux de Montréal, mais aussi dans plusieurs secteurs de Laval, de Longueuil, de la Rive Nord et de la Rive Sud, où une thermopompe doit souvent cohabiter avec une terrasse, un balcon, une sortie arrière ou une cour commune.

Un support surélevé installé directement sur les pavés

L’unité extérieure repose sur une structure métallique de plancher. Le support comporte quatre pieds qui répartissent le poids sur la surface pavée. Des attaches et des appuis antivibrations sont visibles entre la traverse supérieure et la base de l’équipement.

Cette méthode apporte plusieurs avantages.

Protection contre la neige et la glace

Une thermopompe fonctionnant en chauffage produit de l’eau durant ses cycles de dégivrage. Si l’appareil est posé trop près du sol, cette eau peut geler sous le châssis et former progressivement une masse de glace.

En surélevant l’unité, nous créons un espace qui facilite l’écoulement et permet de retirer la glace ou les débris avant qu’ils atteignent la base du condenseur.

Réduction des vibrations

Le compresseur Inverter modifie sa vitesse selon la demande. Cette modulation améliore l’efficacité, mais elle peut générer différentes fréquences de vibration. Les coussinets installés sous la thermopompe réduisent la transmission vers le support et la surface pavée.

Cette précaution est importante lorsqu’une unité extérieure se trouve près d’une porte, d’une chambre ou d’un mur commun.

Entretien plus simple

L’espace dégagé sous l’appareil facilite :

• le nettoyage des pavés;
• le retrait des feuilles;
• l’inspection de la base;
• la gestion de l’eau de dégivrage;
• l’accès à certaines conduites.

Une installation qui demeure facile à entretenir est généralement plus durable qu’un appareil posé dans un espace impossible à nettoyer.

Une goulotte verticale adaptée au revêtement de maçonnerie

La goulotte blanche visible derrière la thermopompe protège le parcours des conduites frigorifiques, du câblage de communication et, selon la configuration, d’une partie du drainage.

Dans un système triple zone, trois unités intérieures doivent être reliées à l’unité extérieure. Cela représente plusieurs conduites qui doivent être organisées sans créer un enchevêtrement sur la façade.

Pour la configuration RAM-G24N3HAA, la documentation indique :

• trois raccordements liquide de 1/4 po;
• trois raccordements gaz de 3/8 po;
• une longueur totale maximale de tuyauterie de 200 pi;
• une longueur maximale de 82 pi entre une unité intérieure et l’unité extérieure;
• un dénivelé total maximal de 66 pi.

Ces limites offrent une bonne flexibilité dans un bâtiment à plusieurs étages. Elles ne signifient pas que les conduites peuvent être installées sans planification. Nous devons limiter les détours inutiles, protéger l’isolant, respecter les rayons de courbure et prévoir un accès raisonnable aux raccords.

La goulotte améliore aussi la finition extérieure. Sur une façade en brique claire comme celle de cette propriété, une installation désordonnée aurait été immédiatement visible.

Un sectionneur accessible à proximité de l’appareil

Le boîtier électrique est installé derrière le côté droit de l’unité, dans une position accessible. Il permet de couper localement l’alimentation lors d’un entretien ou d’une réparation.

Pour le modèle triple zone RAM-G24N3HAA, le manufacturier indique :

• alimentation de 208-230 V;
• courant monophasé à 60 Hz;
• ampacité minimale du circuit de 19 A;
• protection maximale contre les surintensités de 35 A.

Ces valeurs doivent toujours être confirmées sur la plaque signalétique de l’unité réellement installée. Le calibre du câble et le disjoncteur ne doivent jamais être sélectionnés uniquement selon le nombre de BTU.

Performances du système Hitachi airHome Multi triple zone

La thermopompe airHome Multi utilise une technologie Inverter afin d’ajuster progressivement la capacité produite. Cette modulation aide à maintenir une température stable, à réduire les redémarrages fréquents et à mieux répondre aux variations de charge entre les trois zones.

Pour la configuration à trois connexions sans conduits, la brochure Hitachi indique notamment :

• capacité nominale de climatisation de 24 000 BTU/h;
• capacité modulante en climatisation de 7 000 à 28 000 BTU/h;
• capacité nominale de chauffage de 24 000 BTU/h;
• capacité modulante en chauffage de 9 000 à 26 200 BTU/h;
• TRÉ2 de 12,5;
• TRÉS2 pouvant atteindre 22,0;
• CPSC2 de région 5 pouvant atteindre 7,8;
• COP de 3,5 à 8 °C.

La capacité disponible doit être répartie entre les trois unités intérieures. Si les trois zones demandent simultanément leur pleine capacité, le système module et distribue la puissance disponible selon les conditions et les consignes.

C’est pourquoi une bonne conception ne consiste pas à choisir trois unités murales arbitrairement. Il faut sélectionner une combinaison cohérente avec les besoins réels du bâtiment.

Fonctionnement en chauffage par temps froid

La série airHome Multi est conçue pour fonctionner en chauffage jusqu’à -20 °C. Pour la configuration triple zone, la documentation indique une capacité maximale d’environ :

• 18 500 BTU/h à -15 °C;
• 13 000 BTU/h à -20 °C.

Ces données montrent que la thermopompe continue de produire de la chaleur pendant les périodes froides, mais que sa capacité diminue avec la température extérieure.

Dans une résidence de Mercier–Hochelaga-Maisonneuve, nous évaluons donc toujours la présence d’un chauffage complémentaire. Les plinthes électriques ou un autre système existant peuvent prendre le relais dans les pièces non directement desservies ou pendant les pointes de froid les plus importantes.

La thermopompe demeure néanmoins une solution très intéressante pour réduire l’utilisation du chauffage électrique traditionnel durant une grande partie de l’automne, de l’hiver et du printemps.

Trois contrôles indépendants, mais un mode partagé

Chaque unité intérieure peut être réglée indépendamment pour la température et la vitesse de ventilation. Une unité peut fonctionner pendant qu’une autre demeure éteinte.

Le système partage toutefois un seul mode principal. Les trois unités ne peuvent pas chauffer et climatiser simultanément.

En été, elles peuvent être utilisées en :

• climatisation;
• déshumidification;
• ventilation.

En hiver, elles peuvent fonctionner en :

• chauffage;
• ventilation.

Lorsque deux télécommandes demandent des modes opposés, une des unités peut attendre ou ne pas répondre comme prévu. Nous expliquons cette particularité lors de la mise en service afin que les occupants utilisent correctement leur système multizone.

Plusieurs formats d’unités intérieures disponibles

La gamme Hitachi airHome Multi peut être combinée avec différents types d’unités intérieures :

• airHome 400 murale;
• airHome 650 murale;
• console airHome Floor;
• unité Mini Cassette;
• unité Gainable dissimulée.

Selon le type choisi, les capacités intérieures offertes vont généralement de 7 000 à 24 000 BTU/h.

Cette flexibilité permet, par exemple, d’installer une unité murale dans le salon, une unité plus compacte dans une chambre et une unité gainable pour une section où l’apparence intérieure doit être préservée.

Le bon format dépend de la disposition de la pièce, du mur disponible, de la direction du jet d’air et de la facilité d’acheminer le drain par gravité.

FrostWash, Mold Guard et filtration intérieure

Selon les unités intérieures sélectionnées, le système peut intégrer plusieurs fonctions d’entretien et de traitement de l’air.

Technologie FrostWash

La technologie FrostWash utilise un procédé de gel et de fonte afin d’aider à détacher certains contaminants du serpentin intérieur. L’eau produite pendant le cycle entraîne ensuite une partie des résidus vers le drain.

Cette fonction aide à conserver un échangeur plus propre, mais elle ne remplace pas un nettoyage professionnel lorsque le ventilateur ou le serpentin est fortement contaminé.

Fonction Mold Guard

Après une période de climatisation ou de déshumidification, la fonction Mold Guard fait circuler de l’air afin de sécher les composants internes pendant environ 60 minutes. L’objectif est de limiter les conditions favorables aux odeurs et à la moisissure.

Filtres selon l’unité choisie

La brochure présente notamment :

• un filtre à charbon actif PM2.5 sur certaines unités murales et consoles;
• un filtre ViroSense S sur les mini-cassettes;
• des préfiltres lavables sur les différents formats.

Les occupants doivent nettoyer régulièrement les filtres, surtout dans les logements où il y a des animaux, des travaux, beaucoup de poussière ou une utilisation prolongée en été.

Réfrigérant R32 et contrôle de l’étanchéité

Le système airHome Multi utilise le réfrigérant R32. Les unités intérieures compatibles intègrent un capteur de fuite pouvant déclencher une alerte visuelle ou sonore selon l’équipement et les accessoires installés.

Pour une installation triple zone, la qualité des raccords frigorifiques est particulièrement importante, puisqu’il y a davantage de connexions qu’avec une thermopompe simple zone.

Notre procédure comprend notamment :

1. la préparation propre des conduites de cuivre;
2. la réalisation des évasements;
3. le serrage contrôlé des raccords;
4. l’essai d’étanchéité;
5. la mise sous vide complète;
6. la vérification de la stabilité du vide;
7. l’ouverture des valves;
8. l’essai individuel des trois unités intérieures;
9. la vérification du drainage de chaque zone.

Ces étapes ne sont pas visibles sur la photo finale, mais elles sont essentielles à la fiabilité de l’installation CVAC.

Les erreurs à éviter après une installation dans une cour étroite

Ranger des objets devant le ventilateur

La face avant de la thermopompe doit rester libre. Les bacs, vélos, meubles de jardin ou équipements saisonniers peuvent perturber le rejet d’air.

Bloquer l’accès aux portes

L’installation a été positionnée afin de conserver les accès. Il faut éviter d’ajouter ultérieurement des objets qui réduiraient davantage la circulation autour de l’appareil.

Fermer l’unité avec un écran décoratif

Une clôture ou un panneau peut cacher la thermopompe, mais il risque aussi de provoquer une recirculation de l’air. Tout écran doit respecter les dégagements requis et conserver de grandes ouvertures.

Négliger l’eau de dégivrage

L’espace sous l’unité doit être surveillé en hiver. Une accumulation de glace doit être retirée avant qu’elle atteigne le châssis ou crée une surface glissante près des portes.

Laisser les drains se déplacer

Les extrémités visibles des conduites de drainage doivent rester fixées et orientées vers un endroit approprié. Elles ne doivent pas rejeter l’eau directement dans un passage fréquenté.

Subventions et documentation à conserver

La brochure indique que les systèmes airHome Multi peuvent être admissibles à plusieurs incitatifs provinciaux. L’admissibilité réelle dépend toutefois de la combinaison certifiée des unités, du programme en vigueur et du type de bâtiment.

Pour une demande complète, il est prudent de conserver :

• la facture détaillée;
• les modèles des trois unités intérieures;
• le modèle de l’unité extérieure;
• les numéros de série;
• la référence AHRI applicable;
• les documents de garantie;
• les preuves d’installation et de paiement.

Un système de la bonne marque n’est pas automatiquement admissible. C’est la combinaison exacte qui doit être vérifiée.

Une réalisation AirGreen adaptée à l’architecture de Mercier–Hochelaga-Maisonneuve

Cette installation triple zone montre qu’un espace extérieur complexe peut accueillir une thermopompe de manière structurée lorsque le projet est correctement planifié.

Nous avons dû tenir compte de la proximité des portes, de la colonne existante, du mur de brique, du passage piétonnier, de l’alimentation électrique et du parcours de trois ensembles de conduites.

Le support surélevé protège l’équipement, la goulotte ordonne les liaisons frigorifiques et le positionnement frontal conserve un rejet d’air dégagé. L’appareil demeure accessible sans bloquer complètement la cour.

Chez AirGreen, nous réalisons ce type d’installation de thermopompe multizone à Montréal, mais aussi à Laval, Longueuil, sur la Rive Nord et la Rive Sud. Notre approche consiste à réunir la performance, la durabilité, l’accès pour l’entretien et l’intégration au bâtiment.

Dans cette propriété de Mercier–Hochelaga-Maisonneuve, la thermopompe Hitachi airHome Multi permet maintenant de desservir trois zones avec un seul appareil extérieur. Cette configuration apporte un contrôle plus précis du confort tout en conservant une cour fonctionnelle et une installation extérieure propre.
