Une installation en hauteur pensée pour préserver l’espace et répartir l’air efficacement
Dans ce projet réalisé à Saint-Césaire, nous avons installé une thermopompe murale CANAIR 4C28 dans un espace où l’architecture intérieure imposait une approche différente de celle d’une résidence conventionnelle. Le plafond foncé, les conduits électriques apparents et les luminaires suspendus créaient un environnement au caractère industriel, tandis que la portion de mur disponible pour recevoir l’unité intérieure était relativement étroite.
Notre objectif ne consistait donc pas uniquement à fixer une thermopompe au mur. Il fallait trouver une position capable de réunir plusieurs conditions essentielles : une bonne diffusion de l’air, un dégagement adéquat autour de l’appareil, une évacuation fiable des condensats, un accès raisonnable pour l’entretien et une intégration visuelle propre malgré la proximité d’un coin de mur et des installations électriques au plafond.
Le résultat est une installation CVAC compacte et soigneusement positionnée, avec l’unité intérieure placée dans la partie supérieure du mur. Cette hauteur permet à l’air climatisé de se répartir dans la pièce sans occuper les surfaces utiles au niveau des occupants. En chauffage, le réglage des volets de soufflage devient particulièrement important pour diriger l’air chaud vers la zone de vie plutôt que de le laisser s’accumuler près du plafond.

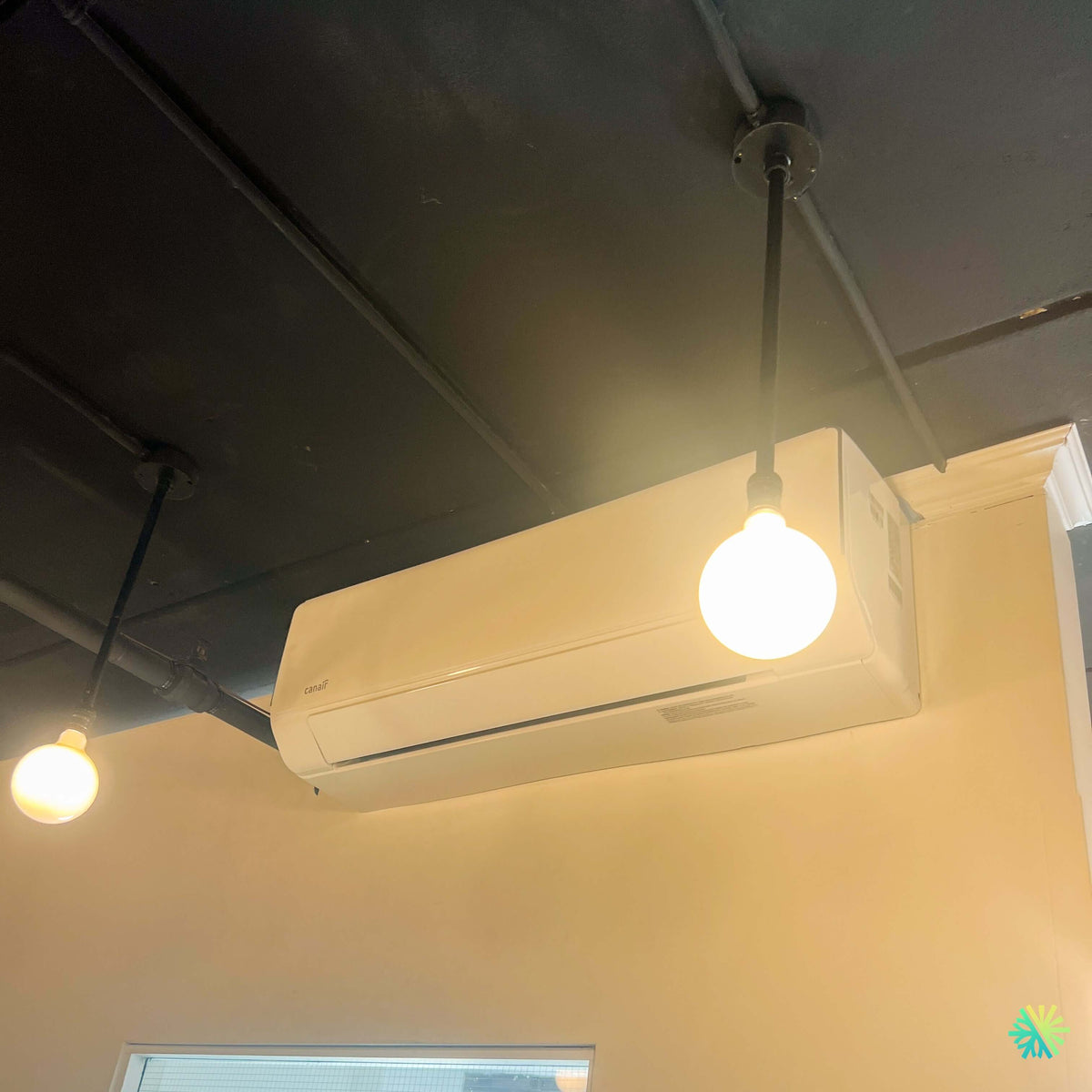

Ce que la photo révèle sur les contraintes du chantier
L’image de cette installation montre plusieurs détails qui ont influencé notre travail :
- un plafond apparent de couleur foncée;
- des conduits électriques métalliques installés en surface;
- des luminaires suspendus à proximité de l’unité;
- un mur se terminant rapidement dans un coin;
- une ouverture vitrée située plus bas;
- un espace disponible limité au-dessus de l’appareil.
Dans une telle configuration, quelques centimètres peuvent faire la différence. Une unité placée trop près du plafond peut manquer d’air au niveau de son entrée supérieure. Une installation trop rapprochée du coin peut compliquer l’ouverture du panneau frontal, le retrait des filtres et le nettoyage de l’échangeur. Une orientation inadéquate peut également créer un jet d’air directement sur une zone occupée.
Nous avons donc positionné la CANAIR 4C28 de manière à utiliser efficacement la largeur disponible tout en conservant une installation équilibrée. L’appareil demeure visuellement aligné avec l’espace, sans empiéter inutilement sur le mur ni entrer en conflit avec les luminaires.
Pourquoi la position d’une thermopompe murale influence réellement le confort
La performance d’une thermopompe murale ne dépend pas seulement de sa fiche technique. Même un système performant peut offrir un confort décevant lorsqu’il est mal situé.
Avant toute installation, nous évaluons notamment :
- la forme et le volume de la pièce;
- la hauteur du plafond;
- les principales sources de chaleur;
- la position des fenêtres et des portes;
- les obstacles susceptibles de bloquer le soufflage;
- l’emplacement possible de l’unité extérieure;
- le trajet des conduites frigorifiques;
- la pente disponible pour le drain de condensation.
À Saint-Césaire, le plafond apparent accentue l’importance de la circulation de l’air. Les pièces hautes présentent souvent une stratification thermique : l’air chaud monte naturellement et peut demeurer dans la partie supérieure de la pièce. Nous devons alors tenir compte de la vitesse de ventilation, de l’angle des volets et de l’utilisation réelle du local.
En mode climatisation, l’air frais descend progressivement, ce qui rend une installation haute généralement avantageuse. En chauffage, il est préférable d’orienter le soufflage davantage vers le bas afin de ramener la chaleur vers les occupants. La télécommande et les réglages de ventilation permettent ensuite d’ajuster le fonctionnement selon la saison.
La série CANAIR 4C28 : une thermopompe conçue pour le climat québécois
La série CANAIR 4C28 comprend des systèmes muraux à zone unique ainsi que des configurations multizones. Elle utilise une technologie à compresseur variable, communément appelée technologie Inverter. Celle-ci module la puissance du compresseur plutôt que de fonctionner uniquement par cycles complets de marche et d’arrêt.
Cette modulation permet à l’appareil d’adapter progressivement sa capacité aux besoins du local. Lorsque la température souhaitée est atteinte, le système peut réduire son régime au lieu de s’arrêter brutalement. Cela contribue à stabiliser la température, à limiter les écarts de confort et à réduire le bruit associé aux démarrages répétés.
Selon la brochure technique du fabricant, la gamme à zone unique comprend des capacités nominales de climatisation de 9 000, 12 000, 18 000, 24 000 et 33 000 BTU/h, auxquelles s’ajoute une unité intérieure de 6 000 BTU destinée à certaines combinaisons multizones. Selon la capacité sélectionnée, le rendement peut atteindre 27,4 SEER2 et 13,5 HSPF2, avec une plage de fonctionnement en chauffage annoncée jusqu’à -30 °C. La gamme utilise le réfrigérant R-454B et possède la certification de climat froid indiquée dans la documentation du fabricant.
La photo seule ne permet toutefois pas de déterminer avec certitude la capacité exacte de l’appareil installé à Saint-Césaire. Plusieurs unités intérieures de la série utilisent un boîtier visuellement similaire. Pour confirmer précisément le nombre de BTU, il faut consulter le numéro complet inscrit sur la plaque signalétique ou les documents contractuels de l’installation. Nous évitons toujours d’estimer une capacité uniquement à partir de la largeur apparente de l’unité.
Des caractéristiques pratiques pour le chauffage et la climatisation
La CANAIR 4C28 propose plusieurs fonctions intéressantes pour une utilisation quotidienne au Québec.
Technologie Inverter
La modulation du compresseur permet de fournir seulement la quantité de chauffage ou de climatisation requise. Dans des conditions modérées, le système peut fonctionner à faible régime pendant une période prolongée, maintenant ainsi une température plus stable qu’un appareil qui démarre et s’arrête constamment.
Chauffage et climatisation à basse température
La brochure indique une plage de fonctionnement allant jusqu’à -30 °C en chauffage et en climatisation pour les modèles à zone unique présentés. Cette capacité de climatisation à basse température peut être utile dans certains espaces commerciaux, techniques ou fortement chargés en chaleur, même pendant les saisons froides.
Il faut néanmoins distinguer la température minimale de fonctionnement de la capacité réellement fournie à cette température. Une thermopompe continue de fonctionner par temps froid, mais sa puissance disponible et son rendement varient avec la température extérieure. Le dimensionnement doit donc reposer sur les pertes thermiques du bâtiment, et non seulement sur la mention « chauffage jusqu’à -30 °C ».
Mode Turbo
Le mode Turbo augmente temporairement la puissance et le débit d’air pour rapprocher rapidement la pièce de la température demandée. Il peut être utile après une longue période d’absence ou lors d’un changement marqué de température.
Mode silencieux
Le mode silencieux réduit le niveau sonore de fonctionnement lorsque la pleine capacité n’est pas nécessaire. Selon le modèle et la vitesse choisie, la documentation technique indique des niveaux sonores intérieurs pouvant descendre sous les 20 dB(A) sur certaines unités de la série. Ces valeurs varient toutefois selon la capacité et le mode de ventilation.
Fonction « Follow Me »
Cette fonction utilise le capteur de la télécommande afin de réguler la température près de son emplacement. Elle peut être utile lorsque l’unité intérieure se trouve en hauteur, puisque la température mesurée près du plafond n’est pas toujours identique à celle ressentie dans la zone occupée.
Cycle d’autonettoyage
Le système comprend une fonction destinée à nettoyer et à sécher les échangeurs. Elle aide à limiter l’humidité résiduelle après la climatisation. Cette fonction ne remplace toutefois pas un entretien CVAC professionnel, ni le nettoyage périodique des filtres.
Redémarrage automatique
Après une interruption de courant, l’appareil peut reprendre son fonctionnement avec les réglages précédemment sélectionnés. Cette caractéristique est pratique dans les bâtiments où une absence prolongée pourrait autrement laisser le local sans chauffage ou climatisation après une brève panne électrique.
Le réfrigérant R-454B et les mesures de détection prévues par le système
La CANAIR 4C28 fonctionne avec le réfrigérant R-454B, classé A2L. La documentation mentionne un dispositif de détection de fuite dans l’unité intérieure. Lorsqu’une anomalie liée au réfrigérant est détectée, l’appareil affiche un code d’erreur et s’arrête automatiquement.
Dans les systèmes multizones de la série, une vanne d’arrêt intégrée à l’unité extérieure est aussi prévue pour limiter le déplacement du réfrigérant vers l’intérieur lorsqu’une fuite est détectée.
L’utilisation d’un réfrigérant A2L exige une installation conforme aux directives du fabricant, notamment en ce qui concerne :
- les raccords frigorifiques;
- les outils compatibles;
- le tirage au vide;
- les tests d’étanchéité;
- la ventilation de la zone de travail;
- les distances et volumes minimaux applicables;
- les procédures de mise en service.
Ce sont des étapes techniques qui ne doivent pas être improvisées.
Une installation propre commence derrière l’unité intérieure
Une fois l’appareil en place, une grande partie du travail devient invisible. Pourtant, la qualité à long terme dépend fortement de ce qui se trouve derrière le boîtier.
Nous portons une attention particulière aux éléments suivants :
La plaque de montage
La plaque doit être solidement fixée, parfaitement de niveau et ancrée dans une structure capable de soutenir l’unité. Un appareil légèrement incliné peut vibrer, produire du bruit ou nuire à l’écoulement des condensats.
Les raccordements frigorifiques
Les conduites de cuivre sont préparées avec précision afin d’éviter les fuites. Selon la capacité de la série CANAIR 4C28, les diamètres de tuyauterie varient. Les modèles de 9 000 et 12 000 BTU utilisent notamment des raccordements de 1/4 po et 3/8 po, tandis que les appareils de plus grande capacité emploient des conduites plus importantes.
Installer le mauvais diamètre ou modifier une tuyauterie sans respecter les limites du fabricant peut réduire la performance et compromettre la fiabilité du compresseur.
Le drain de condensation
En climatisation, l’unité intérieure retire de l’humidité de l’air. Cette eau doit être évacuée de façon continue. Lorsque le drainage est gravitaire, nous devons assurer une pente régulière sans contre-pente ni écrasement du tuyau.
Un drain mal installé peut provoquer :
- un écoulement sur le mur;
- des taches;
- des odeurs;
- une accumulation d’eau dans le bac;
- une détérioration des matériaux;
- des arrêts de fonctionnement.
Dans un local fini, un dégât d’eau peut rapidement coûter davantage que l’installation initiale. La vérification du drainage fait donc partie intégrante de la mise en service.
L’étanchéité de la traversée murale
La traversée doit être correctement scellée afin de réduire les infiltrations d’air, d’humidité et d’insectes. Elle doit également protéger les conduites contre les frottements et les mouvements.
L’importance du dimensionnement avant de choisir le nombre de BTU
Choisir une thermopompe uniquement selon la superficie constitue une erreur fréquente. La superficie donne un premier ordre de grandeur, mais elle ne tient pas compte de plusieurs facteurs déterminants :
- qualité de l’isolation;
- nombre et orientation des fenêtres;
- hauteur du plafond;
- infiltration d’air;
- niveau d’ensoleillement;
- type d’occupation;
- appareils générant de la chaleur;
- température intérieure recherchée;
- exposition aux vents;
- pertes thermiques du bâtiment.
Dans le local de Saint-Césaire, la hauteur et la configuration du plafond peuvent influencer le volume d’air réel à traiter. Une unité sous-dimensionnée fonctionnerait continuellement sans atteindre le confort recherché lors des pointes de chaleur ou de froid. À l’inverse, une unité surdimensionnée pourrait atteindre rapidement la température de consigne et réduire ses cycles de déshumidification en été.
Le bon dimensionnement vise un équilibre entre capacité maximale, modulation minimale, rendement saisonnier et confort.
Les erreurs que nous évitons lors d’une installation murale
Notre expérience en installation de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud nous a permis d’identifier plusieurs erreurs courantes.
Installer l’unité trop près du plafond
L’entrée d’air se trouve généralement dans la partie supérieure. Un dégagement insuffisant peut limiter l’aspiration et compliquer le nettoyage des filtres.
Diriger le soufflage directement vers les occupants
Un appareil installé face à une table, un poste de travail ou un lit peut créer une sensation de courant d’air, même lorsque la température ambiante est correcte.
Négliger l’accès pour l’entretien
Le panneau frontal doit pouvoir s’ouvrir et les filtres doivent pouvoir être retirés sans démonter le plafond, les luminaires ou des éléments décoratifs.
Choisir une capacité selon la taille physique de l’appareil
Deux unités intérieures presque identiques peuvent correspondre à des capacités différentes. La sélection doit être basée sur un calcul et sur les données officielles du système.
Oublier l’entretien du drain
Un drain fonctionnel lors de l’installation peut s’encrasser avec le temps. Une inspection et un nettoyage périodiques réduisent les risques de débordement.
Entretien recommandé après l’installation
Pour préserver le débit d’air et le rendement de la CANAIR 4C28, nous recommandons quelques gestes simples.
Les filtres doivent être inspectés régulièrement et nettoyés selon l’usage du local. Dans un environnement commercial, poussiéreux ou très fréquenté, ils peuvent s’encrasser plus rapidement que dans une chambre résidentielle.
Il faut également surveiller :
- la présence de bruit inhabituel;
- une réduction du débit d’air;
- des odeurs persistantes;
- un écoulement d’eau;
- une accumulation de glace anormale;
- des codes d’erreur;
- une hausse inexpliquée de la consommation.
Un entretien CVAC approfondi permet de nettoyer l’évaporateur, la turbine de ventilation, le bac de condensation et le drain. Il permet aussi de vérifier l’état de l’unité extérieure, des raccordements et des composants électriques.
Un résultat adapté au caractère du bâtiment de Saint-Césaire
Cette installation illustre bien notre manière de travailler chez AirGreen : nous adaptons la solution au bâtiment plutôt que d’imposer une disposition standard.
La thermopompe murale CANAIR 4C28 s’intègre ici dans un espace contemporain au plafond apparent. Son boîtier blanc contraste avec le plafond foncé tout en se fondant dans le mur clair. L’unité demeure compacte, accessible et placée suffisamment haut pour libérer la surface murale inférieure.
Au-delà de l’apparence, le positionnement favorise la circulation de l’air dans la pièce et permet d’utiliser les fonctions de modulation, de ventilation et d’orientation des volets de manière efficace.
Pour un propriétaire, un gestionnaire d’immeuble ou un commerçant à Saint-Césaire, le choix d’une thermopompe ne devrait jamais se limiter à comparer le prix ou le rendement SEER2 affiché. La qualité du résultat dépend tout autant de l’analyse du bâtiment, de la capacité choisie, du trajet de la tuyauterie, du drainage, de la mise en service et de l’accès futur pour l’entretien.
Chez AirGreen, nous réalisons des installations de thermopompes murales, systèmes multizones et équipements CVAC à Saint-Césaire ainsi que dans l’ensemble du Grand Montréal, notamment à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Chaque projet est traité selon ses contraintes réelles afin d’obtenir un système fiable, proprement installé et adapté aux conditions du Québec.
