Une installation murale en hauteur pensée pour préserver l’espace, la circulation d’air et la fiabilité du système
À Saint-Paul-d’Abbotsford, chaque projet de thermopompe murale doit être adapté à la configuration réelle du bâtiment. Dans ce cas-ci, l’unité extérieure CANAIR 4C28 devait être installée sur une façade de brique où plusieurs appareils de climatisation occupaient déjà l’espace disponible. La fenêtre située directement au-dessus, les équipements voisins et les conduites existantes limitaient considérablement les possibilités de positionnement.
Notre équipe AirGreen a donc retenu une installation sur supports muraux robustes, à une hauteur permettant de dégager le bas de la façade tout en conservant un espace suffisant autour du condenseur. Le résultat est une installation compacte, stable et appropriée à un environnement résidentiel dense où chaque dégagement compte.
Cette configuration illustre bien notre approche : nous ne choisissons jamais l’emplacement d’une unité extérieure uniquement selon la distance la plus courte. Nous évaluons également la structure du mur, l’accès futur pour l’entretien, la circulation d’air, le drainage, la proximité des fenêtres, la présence d’autres systèmes CVAC et les contraintes propres aux hivers de la Montérégie.
Une façade déjà occupée par plusieurs appareils CVAC

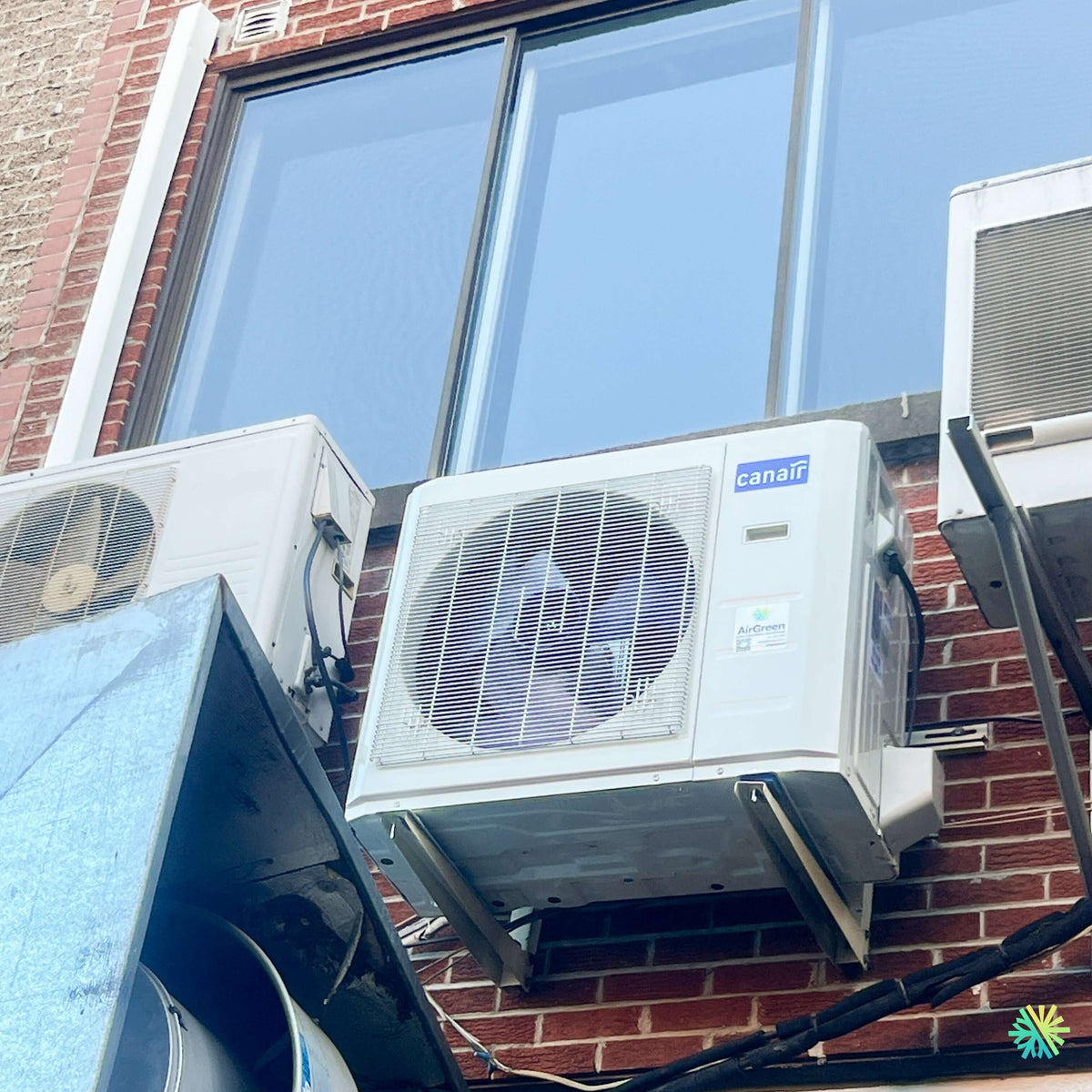

La photographie du projet montre une situation fréquente dans les immeubles à logements, les bâtiments mixtes et certaines propriétés transformées au fil des années : plusieurs unités extérieures sont regroupées sur une même façade.
Dans un tel environnement, une mauvaise décision de positionnement peut entraîner plusieurs problèmes :
- recirculation de l’air chaud rejeté pendant la climatisation;
- dégagement insuffisant devant ou derrière le condenseur;
- accès difficile pour un futur entretien CVAC;
- accumulation de neige ou de glace sous l’appareil;
- vibrations transmises à la maçonnerie;
- obstruction partielle d’une fenêtre;
- difficulté à remplacer une unité voisine;
- détérioration prématurée des conduites frigorifiques.
Nous avons installé la CANAIR 4C28 au centre de l’espace disponible, sur une paire de supports métalliques fixés à la maçonnerie. L’appareil demeure suffisamment dégagé du mur pour permettre l’entrée d’air par le serpentin arrière, tandis que sa façade reste libre afin que le ventilateur puisse expulser l’air sans obstruction importante.
Le montage en hauteur contribue aussi à protéger l’unité contre les accumulations de neige au sol. Cette précaution est particulièrement pertinente à Saint-Paul-d’Abbotsford, où les épisodes de neige, de verglas et de gel peuvent imposer des conditions exigeantes à une thermopompe utilisée comme source de chauffage.
Pourquoi le choix de la série CANAIR 4C28 est pertinent au Québec
La série CANAIR 4C28 est conçue pour le chauffage et la climatisation dans des conditions correspondant au climat québécois. Elle utilise une technologie à compresseur variable, communément appelée technologie Inverter. Le compresseur peut ainsi moduler son fonctionnement plutôt que de démarrer et de s’arrêter constamment à pleine puissance.
Cette modulation apporte des avantages concrets :
- une température intérieure plus stable;
- une consommation électrique mieux adaptée à la demande réelle;
- des démarrages moins brusques;
- un fonctionnement généralement plus silencieux;
- une montée ou une baisse de température rapide lorsque nécessaire;
- une meilleure continuité du chauffage durant les périodes froides.
Selon la documentation technique du fabricant, la gamme monozone 4C28 comprend des capacités de climatisation allant de 9 000 à 33 000 BTU/h, avec des rendements pouvant atteindre 27,4 SEER2 et 13,5 HSPF2, selon la combinaison sélectionnée. Les modèles monozones sont conçus pour fonctionner en chauffage jusqu’à une température extérieure annoncée de -30 °C. La série utilise également le réfrigérant R-454B et possède la certification de climat froid indiquée dans la brochure du fabricant.
La capacité exacte installée sur un bâtiment ne doit toutefois jamais être déterminée seulement à partir de la taille visible du condenseur. Chez AirGreen, nous sélectionnons la puissance en fonction de plusieurs données :
- superficie de la zone à traiter;
- hauteur des plafonds;
- isolation des murs et de la toiture;
- dimensions et orientation des fenêtres;
- nombre d’étages;
- exposition au soleil;
- pertes de chaleur;
- configuration des pièces;
- utilisation prévue de la thermopompe comme chauffage principal ou complémentaire.
Un appareil surdimensionné peut atteindre rapidement la température demandée, mais fonctionner par cycles trop courts et moins bien contrôler l’humidité en été. Un appareil sous-dimensionné peut, à l’inverse, fonctionner continuellement sans maintenir le confort souhaité pendant les périodes les plus froides. Le bon dimensionnement reste donc essentiel, même avec une thermopompe Inverter.
Une thermopompe conçue pour le chauffage et la climatisation
La thermopompe murale CANAIR 4C28 ne sert pas uniquement à climatiser. En mode chauffage, elle capte l’énergie thermique disponible dans l’air extérieur et la transfère vers l’intérieur. Cette technologie permet de produire davantage de chaleur utile que l’électricité consommée directement par le compresseur et les ventilateurs, particulièrement lorsque la température extérieure demeure modérée.
La série 4C28 propose plusieurs fonctions pratiques présentées par le fabricant :
- mode Turbo, pour atteindre plus rapidement la température sélectionnée;
- mode silencieux, utile notamment dans les chambres et les espaces de repos;
- fonction Follow Me, qui utilise la position de la télécommande comme référence de température;
- fonction de redémarrage automatique après une panne de courant;
- fonction d’auto-nettoyage et de séchage des serpentins;
- câbles chauffants extérieurs destinés à réduire l’accumulation de glace;
- contrôle Wi-Fi offert en option;
- détection des fuites de réfrigérant A2L;
- protection contre les courants d’air froid au démarrage en mode chauffage.
Ces fonctions ne remplacent pas une installation rigoureuse, mais elles améliorent l’utilisation quotidienne du système lorsqu’elles sont combinées à un positionnement adéquat et à une mise en service conforme.
Les détails d’installation qui font la différence sur une façade de brique
Des supports muraux adaptés au poids et aux vibrations
L’unité extérieure visible sur cette installation ne repose pas sur un balcon, une toiture ou une dalle au sol. Elle est soutenue par des consoles métalliques ancrées dans le mur.
Ce type de montage exige une attention particulière. La brique extérieure ne doit pas être traitée comme une simple surface décorative dans laquelle on fixe l’appareil sans analyse. Nous devons considérer la condition de la maçonnerie, l’emplacement des joints, la structure derrière le parement et la charge imposée par l’unité.
Une thermopompe produit aussi de légères vibrations pendant son fonctionnement. Des ancrages insuffisants ou des supports trop flexibles peuvent créer :
- un bruit de résonance dans le bâtiment;
- un mouvement perceptible de l’unité;
- un desserrage graduel des fixations;
- une usure prématurée de certains composants;
- des plaintes sonores dans les pièces adjacentes.
Nos installateurs utilisent des supports dimensionnés pour l’appareil et vérifient leur alignement avant la fixation finale. L’unité doit être stable et correctement nivelée afin que l’eau produite pendant les cycles de dégivrage puisse s’écouler comme prévu.
Préserver l’entrée et la sortie d’air du condenseur
Sur la photo, la façade avant de la CANAIR demeure ouverte. Aucun panneau, balcon ou obstacle massif ne bloque directement le ventilateur.
Ce détail est important. Lorsque l’air expulsé par l’unité frappe immédiatement une surface et retourne vers le serpentin, le système peut réaspirer une partie de l’air qu’il vient de rejeter. En été, cela augmente la température de l’air entrant dans le condenseur et peut réduire l’efficacité de la climatisation. En hiver, une mauvaise circulation peut aussi affecter le fonctionnement et favoriser certaines accumulations de glace.
Dans une installation regroupant plusieurs appareils, nous devons également tenir compte du fonctionnement simultané des unités voisines. L’objectif consiste à limiter les interactions entre les différents rejets d’air, même lorsque la façade offre peu d’espace.
Gérer les conduites frigorifiques avec soin
Une installation de thermopompe murale comprend deux conduites de cuivre isolées, un câble de communication et, selon la configuration, une conduite d’évacuation des condensats. Ces éléments relient l’unité intérieure au condenseur extérieur.
La série CANAIR 4C28 n’utilise pas les mêmes diamètres de tuyauterie pour toutes les puissances. Selon la documentation :
- les modèles de 9 000 et 12 000 BTU utilisent des raccords de 1/4 po et 3/8 po;
- le modèle de 18 000 BTU utilise des raccords de 1/4 po et 1/2 po;
- le modèle de 24 000 BTU utilise des raccords de 3/8 po et 5/8 po;
- le modèle de 33 000 BTU utilise des raccords de 3/8 po et 3/4 po.
Installer une tuyauterie de mauvais diamètre ou modifier une conduite existante sans vérifier sa compatibilité peut réduire les performances et compromettre la fiabilité du compresseur. Lors d’un remplacement d’appareil, nous ne présumons donc jamais que les anciennes conduites peuvent être réutilisées automatiquement.
Nous vérifions leur diamètre, leur état, leur longueur, leur isolation et leur compatibilité avec le nouveau réfrigérant. Une mise sous pression à l’azote et un tirage au vide rigoureux permettent ensuite de réduire le risque de fuite, d’humidité résiduelle ou de contaminants dans le circuit.
Une attention particulière au réfrigérant R-454B
La série CANAIR 4C28 utilise le R-454B, un réfrigérant classé A2L. Cette classification indique une faible toxicité et une inflammabilité réduite, mais elle impose tout de même des pratiques de manutention et d’installation adaptées.
Le fabricant intègre notamment une fonction de détection de fuite. Lorsqu’une fuite est détectée par le capteur de l’unité intérieure, un code d’erreur peut être affiché et le fonctionnement est interrompu automatiquement.
Pour le propriétaire, cette évolution technologique signifie surtout qu’il est préférable de confier l’installation, la réparation et le déplacement du système à des techniciens formés pour travailler avec les réfrigérants A2L. Les méthodes improvisées et les raccordements effectués sans outils appropriés sont à éviter.
Prévoir le drainage pendant les cycles de dégivrage
En chauffage, une thermopompe extérieure peut accumuler du givre sur son serpentin. Le système déclenche alors périodiquement un cycle de dégivrage. L’eau produite doit pouvoir quitter la base de l’appareil sans s’accumuler sur une surface sensible ou former une masse de glace autour du condenseur.
Le montage mural observé dans ce projet facilite le dégagement sous l’unité. Il faut néanmoins vérifier où l’eau s’écoulera, particulièrement lorsqu’un passage, une entrée, une fenêtre ou un équipement se trouve plus bas.
Une erreur fréquente consiste à installer un appareil très près du sol sans tenir compte de la hauteur de neige ni de la formation de glace. Dans certaines propriétés de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud, nous rencontrons des unités presque ensevelies après quelques tempêtes. La circulation d’air est alors limitée et le propriétaire doit dégager l’appareil dans des conditions difficiles.
Respecter l’accès futur pour l’entretien
Une installation réussie ne se limite pas au jour de la mise en service. L’unité devra éventuellement être inspectée, nettoyée ou réparée.
Même lorsqu’un condenseur est installé en hauteur, il faut préserver un accès réaliste aux panneaux de service, aux raccords frigorifiques et aux composantes électriques. Dans ce projet, le positionnement choisi permet de distinguer clairement le côté de service de l’appareil malgré la proximité des autres systèmes.
Lors d’un entretien CVAC, le technicien doit pouvoir :
- vérifier les raccords;
- mesurer les paramètres de fonctionnement;
- inspecter les fils et les borniers;
- nettoyer le serpentin;
- contrôler l’état du ventilateur;
- observer les signes de corrosion;
- confirmer que le drainage demeure libre.
Placer une unité dans un espace trop serré peut réduire le prix initial ou simplifier temporairement le passage des conduites, mais augmenter considérablement le coût des interventions futures.
Les erreurs à éviter lors d’une installation comparable
Pour un propriétaire ou un gestionnaire d’immeuble à Saint-Paul-d’Abbotsford, plusieurs vérifications méritent d’être faites avant d’autoriser l’installation d’une thermopompe murale :
Installer le condenseur trop près d’une fenêtre
Une unité extérieure peut produire un bruit normal de ventilateur et de compresseur. Un montage directement contre la structure d’une chambre ou à proximité immédiate d’une fenêtre ouverte peut rendre ce bruit plus perceptible.
Négliger la capacité portante du mur
La maçonnerie peut sembler solide, mais une fixation inadéquate dans une brique vieillissante ou un joint fragilisé ne constitue pas une base suffisante.
Bloquer le serpentin arrière
Le condenseur doit aspirer un volume d’air important. Un dégagement insuffisant derrière l’appareil réduit cette capacité.
Réutiliser les anciennes conduites sans vérification
Le diamètre, l’huile résiduelle, l’état de l’isolation et le type de réfrigérant doivent être validés avant toute réutilisation.
Oublier les accumulations de neige
Une thermopompe basse peut être obstruée pendant l’hiver. Une installation sur support mural ou surélevé réduit ce risque lorsqu’elle est réalisée correctement.
Choisir la puissance seulement selon la superficie
Deux logements de même superficie peuvent avoir des besoins très différents selon leur isolation, leur fenestration et leur exposition.
Le résultat : une installation compacte et cohérente avec le bâtiment
Cette installation de thermopompe murale CANAIR 4C28 à Saint-Paul-d’Abbotsford montre qu’un espace restreint peut être utilisé efficacement lorsqu’il est analysé avant le début des travaux.
L’unité extérieure est solidement installée en hauteur, sa façade demeure dégagée et son emplacement respecte la logique des équipements déjà présents. Le propriétaire bénéficie ainsi d’un système capable d’assurer la climatisation estivale et de contribuer au chauffage durant les périodes froides, sans occuper l’espace au sol autour du bâtiment.
Chez AirGreen, nous réalisons ce type d’installation CVAC partout dans le Grand Montréal et en Montérégie, notamment à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque projet est planifié selon la structure réelle de la propriété, les besoins de confort, la capacité électrique disponible et les exigences techniques de l’appareil choisi.
Notre objectif demeure le même : installer une thermopompe de manière à préserver son rendement, sa durabilité et son accessibilité, plutôt que de simplement trouver l’endroit le plus rapide où la fixer.
