Une installation murale où chaque centimètre comptait pour intégrer la thermopompe proprement au décor existant
À Saint-Antoine-sur-Richelieu, nous avons réalisé l’installation d’une thermopompe murale Fujitsu AIRSTAGE Altair 500 dans une pièce présentant une configuration intérieure particulièrement intéressante : une petite fenêtre horizontale, un plafond relativement bas, une finition murale en deux tons et un imposant foyer en brique situé immédiatement à droite de la zone d’installation.

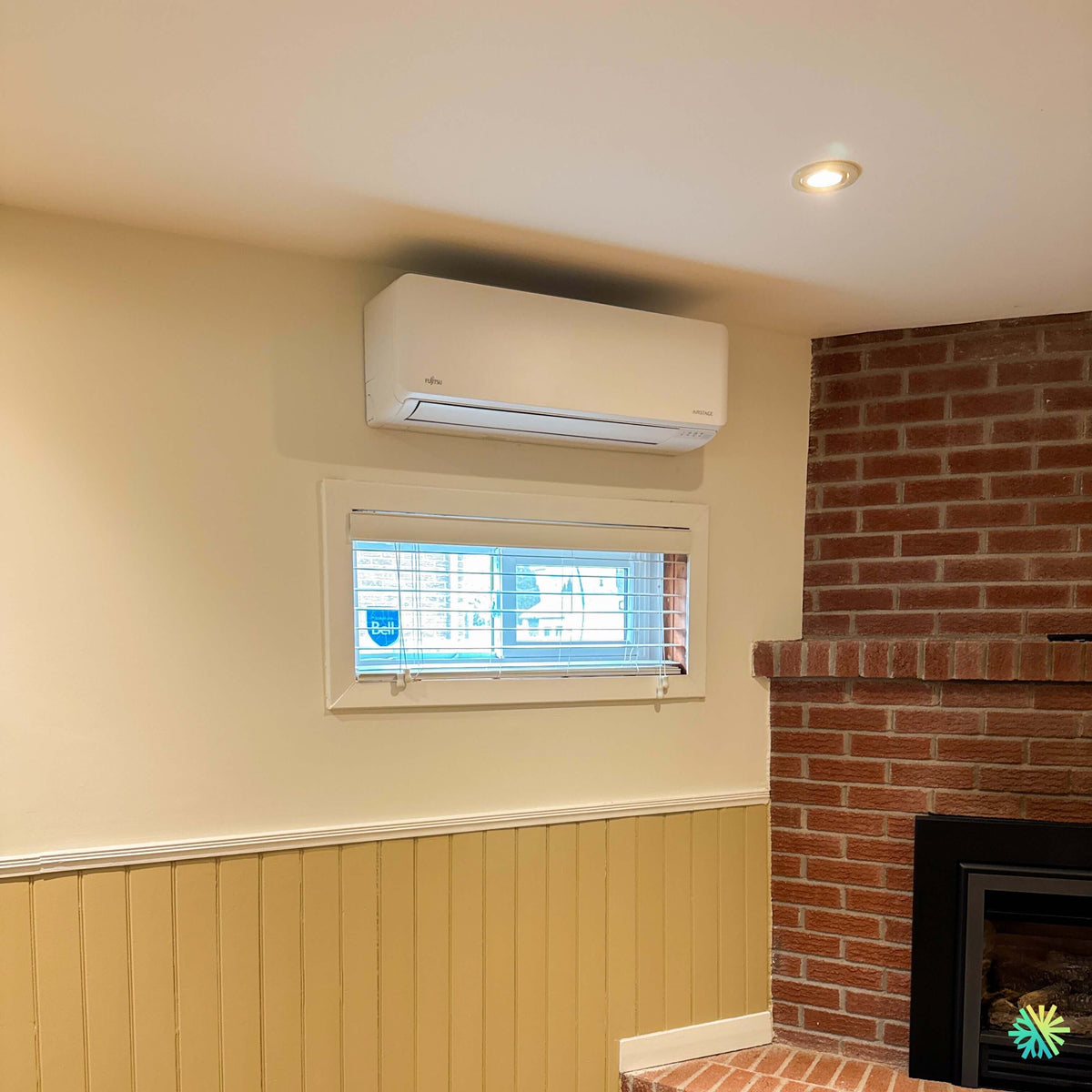

La photo de cette réalisation montre bien le défi. L’unité intérieure devait être positionnée assez haut pour libérer la fenêtre, assez loin du foyer pour conserver une installation logique et suffisamment centrée pour diffuser l’air efficacement dans la pièce. Nous devions également préserver une apparence propre, sans alourdir un mur déjà très structuré visuellement par la brique, le cadre de fenêtre, le lambris inférieur et les moulures.
Le résultat est une installation compacte et nette : la thermopompe Fujitsu est parfaitement intégrée au-dessus de la fenêtre, avec son volet de diffusion entièrement dégagé et un espace suffisant autour de l’appareil pour permettre son fonctionnement et son entretien.
Ce type de projet représente bien notre manière de travailler chez AirGreen : nous ne cherchons pas seulement un endroit où la machine peut entrer. Nous cherchons l’emplacement qui donne le meilleur compromis entre performance, diffusion de l’air, accès technique et finition visuelle.
Pourquoi l’emplacement au-dessus de la fenêtre était logique
Dans une pièce comme celle-ci, plusieurs surfaces murales peuvent sembler disponibles au premier regard, mais toutes ne sont pas nécessairement adaptées à une unité murale.
Le foyer occupe une grande portion du mur de droite. Il crée aussi une zone thermique particulière qu’il faut considérer lorsqu’on choisit l’emplacement d’une thermopompe. Installer l’unité trop près d’une source de chaleur peut fausser la perception locale de la température et nuire au contrôle du confort.
À gauche, la fenêtre limite l’espace disponible à hauteur intermédiaire.
L’emplacement retenu au-dessus de cette fenêtre permet donc de conserver le mur fonctionnel tout en plaçant l’unité intérieure suffisamment haut pour assurer une bonne projection de l’air.
Cette position offre plusieurs avantages :
- elle libère totalement l’espace habitable;
- elle évite d’interférer avec le foyer en brique;
- elle permet à l’air conditionné ou chauffé de se diffuser dans la pièce;
- elle garde l’unité facilement accessible pour le nettoyage des filtres;
- elle crée une intégration visuelle beaucoup plus naturelle qu’une installation décentrée.
Sur un projet résidentiel, ce genre de détail fait une différence réelle dans le résultat final.
Une thermopompe installée dans une pièce avec foyer : ce qu’il faut considérer
La présence d’un foyer est un élément important dans une étude de confort.
Même lorsque le foyer n’est pas utilisé en permanence, il peut générer localement beaucoup de chaleur lorsqu’il fonctionne. Une thermopompe placée trop près ou directement au-dessus d’une forte source thermique pourrait réagir à une température qui ne représente pas celle du reste de la pièce.
Dans cette installation à Saint-Antoine-sur-Richelieu, l’unité murale Fujitsu est placée sur le mur adjacent, à distance raisonnable du foyer.
Cela permet de conserver une lecture plus représentative de la température ambiante et de mieux distribuer l’air dans l’espace.
La photo montre également que la sortie d’air de l’unité est entièrement dégagée. Aucun meuble, aucune tablette et aucun élément architectural ne vient bloquer le volet inférieur.
C’est essentiel, car une unité murale travaille principalement grâce à son débit d’air. Une mauvaise diffusion peut créer des zones froides ou chaudes même si la capacité de la machine est correcte.
Fujitsu AIRSTAGE Altair 500 : une gamme de thermopompes murales Inverter au R-32
Plusieurs capacités pour adapter la machine au bâtiment
La Fujitsu AIRSTAGE Altair 500 fait partie de la série H simple zone de Fujitsu. La documentation technique fournie présente six capacités : 09KPAS1, 12KPAS1, 18KPAS1, 24KPAS1, 30KPAS1 et 36KPAS1.
Les capacités nominales en climatisation annoncées sont de :
- 9 000 BTU/h;
- 12 000 BTU/h;
- 18 000 BTU/h;
- 22 000 BTU/h;
- 30 000 BTU/h;
- 33 000 BTU/h.
En chauffage, les capacités nominales sont respectivement de 10 000, 14 000, 18 000, 24 000, 30 000 et 34 000 BTU/h.
La capacité exacte de l’unité photographiée n’est pas lisible sur l’image intérieure. Nous évitons donc d’attribuer arbitrairement un nombre de BTU à cette installation.
Dans la pratique, le choix entre un 9 000, 12 000, 18 000 BTU ou davantage dépend du bâtiment lui-même : superficie, isolation, exposition solaire, fenêtres, hauteur sous plafond, pièces adjacentes et répartition générale de la chaleur.
Une modulation Inverter qui aide à maintenir une température plus stable
La série Altair 500 utilise un compresseur Inverter.
Au lieu de fonctionner uniquement à pleine capacité puis de s’arrêter, le système peut moduler sa production à l’intérieur d’une plage donnée.
Par exemple, la fiche Fujitsu indique que le modèle 12 000 BTU peut moduler en climatisation entre 3 100 et 13 600 BTU/h, puis en chauffage entre 2 700 et 17 000 BTU/h. Le modèle 18 000 BTU possède une plage de 4 000 à 20 000 BTU/h en climatisation et de 4 150 à 24 000 BTU/h en chauffage.
Cette modulation est particulièrement appréciable dans une pièce comme celle illustrée ici.
Lorsque le foyer fonctionne, par exemple, les besoins en chauffage de la thermopompe peuvent diminuer rapidement. Lorsqu’il est éteint, la charge de chauffage peut remonter. La capacité de modulation permet au système de s’ajuster plus progressivement à ces variations.
Un fonctionnement intérieur particulièrement silencieux selon la capacité
Dans une pièce de détente ou un salon avec foyer, le bruit de fonctionnement devient un critère important.
Fujitsu indique un niveau sonore intérieur aussi bas que 19 dB(A) en mode calme pour les modèles 9 000 et 12 000 BTU. Le 18 000 BTU descend à 26 dB(A), tandis que les modèles de capacité supérieure produisent naturellement davantage de débit d’air.
Chaque unité dispose de six vitesses de ventilation plus le mode automatique.
Cette gradation permet de fonctionner à très faible débit lorsque la demande est faible, puis d’augmenter la circulation lorsque la pièce nécessite davantage de chauffage ou de climatisation.
Dans un espace comme celui de Saint-Antoine-sur-Richelieu, où l’unité est bien visible et relativement proche de la zone occupée, ce confort acoustique prend une réelle importance.
R-32 : une nouvelle génération de réfrigérant pour cette série
La gamme Altair 500 fonctionne au réfrigérant R-32.
Fujitsu compare dans sa documentation le potentiel de réchauffement global du R-32, évalué à 675, à celui du R-410A, indiqué à 2088. Cela représente une réduction annoncée de 68 % du PRG.
Le fabricant souligne également que les systèmes utilisant du R-32 nécessitent une quantité moindre de réfrigérant tout en maintenant leurs performances de chauffage.
Pour les propriétaires qui remplacent une ancienne thermopompe murale, ce changement implique qu’il ne suffit pas de comparer uniquement le nombre de BTU ou le prix.
Le type de réfrigérant, les raccordements, la tuyauterie et les pratiques d’installation doivent aussi être pris en compte.
Jusqu’à 26,0 TRÈS2 selon le modèle choisi
Le rendement énergétique varie selon la capacité.
La documentation de la série indique les valeurs de TRÈS2 suivantes :
- 26,0 pour le 9 000 BTU;
- 24,0 pour le 12 000 BTU;
- 22,0 pour le 18 000 BTU;
- 21,5 pour le 24 000 BTU;
- 22,0 pour le 30 000 BTU;
- 21,0 pour le 36 000 BTU.
Les valeurs de CPSC2 région V se situent entre 7,7 et 8,3 selon la capacité.
Ces chiffres permettent de comparer objectivement les performances énergétiques de la gamme, mais le rendement réel d’un projet dépend également de la qualité de l’installation.
Une unité mal positionnée, mal dimensionnée ou dont les filtres sont constamment obstrués ne peut pas offrir les mêmes résultats qu’un système correctement sélectionné et entretenu.
Chauffage officiel jusqu’à -15 °C
La fiche technique Fujitsu indique une plage de fonctionnement en chauffage allant jusqu’à -15 °C pour les modèles Altair 500.
Pour les propriétaires de Saint-Antoine-sur-Richelieu, cette donnée doit être considérée dans le contexte de l’hiver québécois.
La thermopompe peut assurer une part importante du chauffage saisonnier, mais il faut prévoir correctement le comportement du bâtiment lorsque la température extérieure descend sous la limite indiquée.
C’est particulièrement pertinent lorsqu’une résidence utilise également une autre source de chauffage, comme un foyer.
Une bonne stratégie de confort consiste à comprendre le rôle de chaque système plutôt que de simplement les faire fonctionner sans coordination.
Une unité intérieure compacte qui s’intègre facilement dans des espaces restreints
La photo de cette installation montre l’un des avantages les plus concrets de la gamme : son format mural relativement compact.
Selon la capacité, les unités intérieures mesurent environ 834 mm à 1 150 mm de largeur. Les modèles 9 000 et 12 000 BTU, par exemple, sont indiqués à environ 834 mm de largeur, 270 mm de hauteur et 222 mm de profondeur.
Ce type de gabarit permet d’installer une thermopompe dans des zones où l’espace mural disponible est limité.
Dans notre projet, l’emplacement au-dessus de la fenêtre en est un bon exemple. La hauteur disponible entre le cadre et le plafond n’était pas immense, mais suffisamment généreuse pour créer une installation propre.
Les serpentins ProCore et le traitement Hydro Fin
Fujitsu met aussi de l’avant les serpentins ProCore en cuivre, conçus pour offrir une résistance accrue à la corrosion.
La documentation mentionne également un échangeur avec ailettes Hydro Fin afin d’améliorer la durabilité.
Ces composantes sont moins visibles pour le propriétaire que l’apparence extérieure de l’unité, mais elles jouent un rôle important dans la longévité du système.
Un appareil de CVAC n’est pas simplement un boîtier mural : derrière la façade se trouvent des échangeurs qui doivent conserver une bonne capacité de transfert thermique pendant de nombreuses années.
Télécommande, Wi-Fi et options de contrôle
L’Altair 500 est livrée avec une télécommande sans fil rétroéclairée.
La gamme peut aussi recevoir différentes options de contrôle, notamment un adaptateur Wi-Fi compatible avec l’application AIRSTAGE Mobile, plusieurs contrôleurs filaires et certaines interfaces compatibles avec BACnet ou Modbus.
Dans une résidence standard, le propriétaire cherchera surtout une utilisation simple : température, mode de fonctionnement, ventilation et programmation.
Mais cette compatibilité élargie permet également d’intégrer la machine à certains projets plus complexes.
Pourquoi le positionnement de l’unité intérieure influence directement le confort
Lorsqu’on installe une thermopompe murale, nous portons une attention particulière à la trajectoire de l’air.
L’air froid en climatisation a tendance à descendre naturellement. L’air chaud, lui, monte.
L’unité doit donc être placée et réglée de manière à projeter son débit suffisamment loin dans la pièce afin de favoriser un mélange d’air uniforme.
Dans l’installation de Saint-Antoine-sur-Richelieu, le positionnement en hauteur aide justement à exploiter cette projection.
Le volet inférieur peut orienter le flux vers la pièce plutôt que directement contre un meuble ou une structure.
C’est un détail déterminant. Une thermopompe installée dans un mauvais axe peut donner l’impression d’être sous-dimensionnée simplement parce que l’air ne circule pas correctement.
Éviter d’installer l’unité trop près du plafond
Une autre erreur fréquente consiste à vouloir placer l’unité intérieure le plus haut possible.
Ce n’est pas toujours souhaitable.
Il faut conserver le dégagement nécessaire au-dessus de l’appareil afin que l’air puisse entrer correctement par la partie supérieure et pour permettre un entretien normal.
Sur la photo, nous voyons que l’unité est installée près du plafond tout en conservant un espace visible entre les deux.
Cette marge est importante pour l’aspiration d’air et pour l’accès aux filtres et composantes.
Un entretien simple, mais qu’il ne faut pas négliger
Les filtres de la Fujitsu Altair 500 sont lavables.
Dans une pièce contenant un foyer, l’entretien des filtres mérite une attention particulière.
Même avec un foyer bien entretenu, la présence de poussière et de particules dans l’environnement peut varier selon l’utilisation de la pièce. Un filtre chargé réduit le débit d’air et peut nuire à la performance de la thermopompe.
Nous recommandons donc une inspection visuelle régulière des filtres, particulièrement pendant les périodes de forte utilisation.
Le nettoyage reste simple : l’essentiel est surtout de ne pas attendre qu’une baisse de débit ou de performance devienne évidente avant d’intervenir.
Les dimensions des conduites varient selon le modèle
Comme toutes les capacités Altair 500 n’utilisent pas la même tuyauterie, le choix exact de la machine doit être connu avant de préparer le parcours frigorifique.
Les modèles 9 000 et 12 000 BTU utilisent une conduite gaz de 3/8 po et une conduite liquide de 1/4 po.
Les modèles 18 000 et 24 000 BTU utilisent une ligne gaz de 1/2 po avec liquide de 1/4 po.
Les modèles 30 000 et 36 000 BTU passent à une conduite gaz de 5/8 po et liquide de 3/8 po.
C’est pourquoi nous vérifions toujours le modèle exact avant de déterminer si une ancienne tuyauterie peut être conservée lors d’un remplacement.
L’alimentation électrique dépend elle aussi de la capacité
La série fonctionne sur une alimentation 208 à 230 V, 60 Hz, monophasée.
Les modèles 9 000, 12 000 et 18 000 BTU sont indiqués avec un disjoncteur de 15 A. Le 24 000 BTU utilise 20 A, tandis que les 30 000 et 36 000 BTU sont indiqués à 30 A.
Ces détails semblent parfois secondaires lorsqu’un propriétaire magasine une thermopompe, mais ils deviennent très concrets le jour de l’installation.
Le panneau électrique, le circuit disponible et les exigences du modèle doivent tous être vérifiés avant la mise en service.
Une installation discrète dans une pièce au caractère architectural marqué
L’un des aspects les plus réussis de cette installation demeure son intégration visuelle.
La pièce possède déjà plusieurs éléments forts : foyer en brique rouge, manteau de foyer, lambris vertical, moulures et petite fenêtre horizontale.
Ajouter une thermopompe murale aurait facilement pu surcharger le mur.
Nous avons plutôt placé l’unité dans l’espace le plus logique, au-dessus de la fenêtre, avec une finition blanche qui s’intègre naturellement à la partie supérieure du mur et au plafond.
L’appareil demeure visible, comme toute thermopompe murale, mais il ne domine pas la pièce.
C’est souvent le meilleur résultat que nous recherchons : une machine accessible et performante qui s’intègre au lieu d’entrer visuellement en conflit avec l’intérieur.
Ce projet illustre bien notre approche chez AirGreen
Une installation CVAC à Saint-Antoine-sur-Richelieu peut présenter des défis très différents d’un projet à Montréal, Laval, Longueuil, sur la Rive Nord ou ailleurs sur la Rive Sud.
Parfois, le principal défi est l’unité extérieure. Parfois, c’est la tuyauterie. Ici, le point le plus intéressant était clairement le positionnement de l’unité intérieure dans un mur déjà occupé par plusieurs éléments architecturaux.
Nous avons dû tenir compte de la fenêtre, du plafond, du foyer et de l’axe de diffusion de l’air.
Le résultat montre qu’une bonne installation ne dépend pas uniquement de la qualité de la thermopompe choisie.
La Fujitsu AIRSTAGE Altair 500 apporte sa technologie Inverter, son fonctionnement au R-32, son faible niveau sonore selon la capacité et ses bons indices d’efficacité.
Notre rôle consiste à faire en sorte que toutes ces qualités puissent réellement être utilisées dans le bâtiment.
C’est cette combinaison entre sélection du système, compréhension du bâtiment et précision de l’installation qui nous permet de réaliser des projets propres, durables et cohérents avec le quotidien des occupants.
