Une installation murale où le placement de l’unité intérieure devient aussi important que ses performances
À Saint-Basile-le-Grand, nous avons réalisé une installation de thermopompe murale Fujitsu AIRSTAGE Altair 500 dans un intérieur où l’esthétique comptait autant que le confort thermique. La photo du projet montre une unité murale installée très près du plafond, sur un mur clair, à côté d’un important élément architectural en bois foncé.
Ce type de configuration demande plus de précision qu’une installation sur un mur complètement dégagé. Il faut trouver le bon compromis entre la hauteur de pose, la circulation de l’air, l’accès pour l’entretien, le parcours de la tuyauterie frigorifique et l’intégration visuelle dans la pièce.
Dans ce projet, l’unité intérieure a été positionnée de façon à demeurer discrète et bien intégrée à l’architecture existante, sans créer un effet visuel lourd dans la pièce. La thermopompe suit les lignes du plafond et se place naturellement à proximité de la structure en bois, tout en conservant une zone de soufflage dégagée vers la pièce.
La Fujitsu AIRSTAGE Altair 500 appartient à la série H simple zone et utilise le réfrigérant R-32. La documentation Fujitsu couvre les modèles 09KPAS1, 12KPAS1, 18KPAS1, 24KPAS1, 30KPAS1 et 36KPAS1, avec plusieurs niveaux de capacité et de rendement selon la version choisie.
Le positionnement de l’unité intérieure : un détail qui change réellement le confort
Lorsqu’un propriétaire choisit une thermopompe murale, il se concentre souvent sur la marque, les BTU et le rendement énergétique. Pourtant, l’emplacement de l’unité intérieure a un impact direct sur la qualité du confort obtenu.
Une unité placée trop bas peut créer un courant d’air trop direct. Une unité installée dans un coin mal choisi peut envoyer l’air principalement vers un seul secteur. Une unité positionnée sans tenir compte de l’architecture peut également devenir visuellement dominante.
À Saint-Basile-le-Grand, nous avons travaillé avec un espace où le mur était bordé par une structure verticale en bois foncé, elle-même raccordée à une poutre ou une finition de plafond du même matériau. L’enjeu était donc double : assurer une bonne distribution de l’air tout en respectant le style intérieur existant.

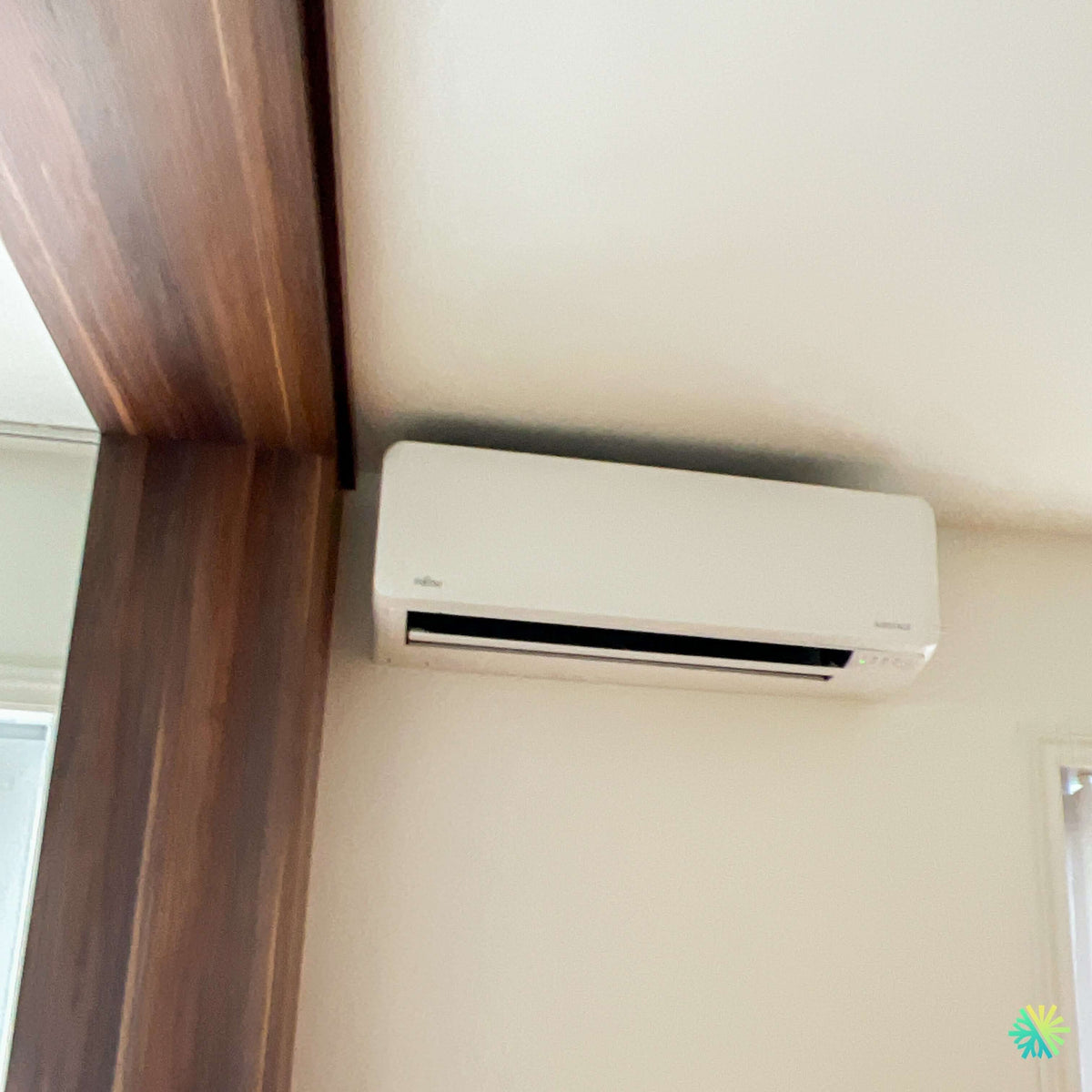

Le résultat visible montre une installation très proche du plafond, avec une unité murale blanche qui se fond dans le mur plutôt que de lutter visuellement avec les éléments en bois.
Pourquoi une installation près du plafond peut être avantageuse
Une thermopompe murale est généralement installée en hauteur pour une raison simple : l’air traité peut ainsi être projeté plus loin dans la pièce.
En climatisation, l’air froid tend à descendre naturellement. En chauffage, l’appareil utilise ses volets de direction d’air pour distribuer la chaleur plus efficacement vers l’espace occupé.
Une installation en hauteur peut donc favoriser :
- une meilleure portée du flux d’air;
- une distribution plus uniforme dans la pièce;
- une intégration plus discrète;
- une utilisation efficace de l’espace mural;
- une meilleure compatibilité avec le mobilier.
Dans ce projet, l’unité intérieure est placée assez haut pour demeurer hors de la zone visuelle principale, tout en étant accessible pour le nettoyage des filtres et l’entretien courant.
Fujitsu Altair 500 : six capacités pour plusieurs types de pièces
La gamme Altair 500 comprend six capacités différentes.
Selon la fiche technique Fujitsu, la capacité nominale en climatisation est de :
- 9 000 BTU/h pour le modèle 09KPAS1;
- 12 000 BTU/h pour le 12KPAS1;
- 18 000 BTU/h pour le 18KPAS1;
- 22 000 BTU/h pour le 24KPAS1;
- 30 000 BTU/h pour le 30KPAS1;
- 33 000 BTU/h pour le 36KPAS1.
En chauffage, les capacités nominales indiquées sont respectivement de 10 000, 14 000, 18 000, 24 000, 30 000 et 34 000 BTU/h.
La photo ne permet pas d’identifier avec certitude la capacité exacte installée à Saint-Basile-le-Grand. Nous ne déduisons jamais un nombre de BTU uniquement à partir de la largeur apparente d’une unité intérieure. Pour confirmer la capacité, il faut toujours vérifier le numéro de modèle ou la plaque signalétique.
Une plage de fonctionnement adaptée à une grande partie de l’hiver québécois
La fiche technique de la série Altair 500 indique une plage de chauffage allant de -15 °C à 24 °C pour les différentes capacités de la gamme.
Cela permet à la thermopompe d’assurer une part importante du chauffage pendant la saison froide.
Dans une résidence de Saint-Basile-le-Grand, la performance réelle dépend toutefois de plusieurs éléments :
- capacité exacte de l’unité;
- dimensions de la pièce ou de la zone;
- niveau d’isolation;
- infiltration d’air;
- exposition au soleil;
- superficie vitrée;
- configuration ouverte ou compartimentée de l’espace.
Une thermopompe murale n’est donc jamais sélectionnée uniquement selon une règle approximative du type « nombre de BTU par pied carré ». Le comportement thermique réel du bâtiment doit aussi être pris en compte.
Technologie Inverter : une modulation plus fine du confort
L’Altair 500 utilise la technologie Inverter, ce qui permet au compresseur de moduler sa puissance en fonction de la demande.
Cette caractéristique est particulièrement intéressante dans une pièce de vie.
Lorsque la température intérieure approche de la consigne, le système peut réduire son intensité plutôt que de s’arrêter brutalement puis de redémarrer à pleine puissance.
Cela contribue à :
- maintenir une température plus stable;
- réduire les variations de confort;
- améliorer le fonctionnement à charge partielle;
- limiter les démarrages fréquents;
- offrir un fonctionnement plus discret.
Fujitsu indique également que l’unité extérieure peut fournir jusqu’à 16 % de chaleur de plus que la capacité nominale étiquetée, selon les conditions de fonctionnement.
Un niveau sonore très bas sur les plus petites capacités
L’un des critères les plus importants pour une unité murale installée dans un espace occupé est le bruit.
La fiche Fujitsu annonce des niveaux sonores intérieurs en mode calme aussi bas que 19 dB(A) pour les modèles 9 000 et 12 000 BTU. Le 18 000 BTU est indiqué à 26 dB(A), le 24 000 BTU à 31 dB(A), tandis que les 30 000 et 36 000 BTU sont indiqués à 32 dB(A).
Dans une pièce où l’on regarde la télévision, travaille ou se repose, ce niveau sonore peut faire une différence appréciable.
La série prévoit aussi six vitesses de ventilateur plus le mode automatique, ce qui permet au système d’ajuster son débit d’air selon les besoins.
Les détails techniques derrière cette installation soignée à Saint-Basile-le-Grand
L’espace au-dessus et autour de l’unité doit être réfléchi
Sur la photo, l’unité intérieure se trouve très près du plafond.
Ce type de pose doit être réalisé avec précision. Il faut respecter les dégagements nécessaires au fonctionnement de l’appareil et s’assurer qu’il reste suffisamment d’espace pour que l’air puisse entrer correctement dans l’unité.
La partie supérieure d’une thermopompe murale joue un rôle important dans l’admission de l’air.
Si une unité est installée trop près d’un plafond ou d’un élément architectural, le débit d’air peut être perturbé. C’est pourquoi le choix de la hauteur ne doit jamais être fait uniquement pour des raisons esthétiques.
Une intégration réussie avec les éléments en bois
L’un des aspects les plus intéressants de cette installation est la manière dont l’unité murale s’insère entre le mur blanc et la grande structure en bois.
Au lieu de tenter de dissimuler complètement l’appareil, nous l’avons positionné de façon à ce qu’il suive les lignes existantes de la pièce.
Cette approche est souvent préférable à l’ajout d’un caisson décoratif autour de l’unité.
Un coffrage mal conçu peut limiter le débit d’air, compliquer l’entretien et provoquer une recirculation de l’air soufflé.
Une thermopompe doit pouvoir respirer.
Serpentins ProCore et ailettes Hydro Fin
Fujitsu met de l’avant des serpentins ProCore en cuivre à haute résistance à la corrosion, ainsi qu’un échangeur avec ailettes Hydro Fin conçu pour améliorer la résistance à la corrosion et la durabilité.
Pour l’utilisateur, cela ne change pas l’apparence de l’unité au quotidien, mais il s’agit d’un élément important de sa conception.
Le fabricant précise également que l’unité intérieure est munie d’un filtre lavable.
Ce filtre doit être entretenu régulièrement.
Un filtre très chargé de poussière réduit le débit d’air et oblige le système à travailler dans des conditions moins favorables.
L’entretien doit rester simple malgré une installation en hauteur
Une unité intérieure installée près du plafond doit rester accessible.
Le propriétaire doit pouvoir ouvrir la façade, retirer les filtres et effectuer leur nettoyage périodique.
Chez AirGreen, nous évitons autant que possible les installations qui exigeraient des démontages complexes simplement pour effectuer un entretien normal.
Pour un entretien CVAC efficace, il faut aussi pouvoir accéder à l’évaporateur, au bac de drainage et aux composants internes lors d’un nettoyage professionnel.
Contrôle de l’humidité en été
Une thermopompe murale ne sert pas uniquement à réduire la température.
Elle participe aussi à la déshumidification.
Selon la capacité, la fiche Fujitsu annonce une élimination de l’humidité allant de 1,12 L/h à 4,9 L/h.
Ce point est particulièrement intéressant pendant les périodes chaudes et humides dans le Grand Montréal et sur la Rive-Sud.
Une pièce à 23 °C peut toujours sembler inconfortable si son humidité relative reste très élevée. Une thermopompe bien dimensionnée permet donc de travailler à la fois sur la température et sur une partie de la charge d’humidité.
Les capacités maximales ne racontent pas toute l’histoire
La série Altair 500 présente de larges plages de modulation.
Par exemple, le 12 000 BTU peut fonctionner en climatisation entre environ 3 100 et 13 600 BTU/h, tandis que le 18 000 BTU peut varier entre 4 000 et 20 000 BTU/h.
Ce type de plage est important, car une thermopompe passe une grande partie de l’année à fonctionner sous sa capacité maximale.
Une bonne modulation permet au système de s’adapter plus finement à la demande réelle.
TRÈS2 jusqu’à 26,0 selon la capacité
La fiche technique annonce un TRÈS2 de 26,0 pour le modèle 9 000 BTU, 24,0 pour le 12 000 BTU, 22,0 pour le 18 000 BTU, 21,5 pour le 24 000 BTU, 22,0 pour le 30 000 BTU et 21,0 pour le 36 000 BTU.
Cela montre encore une fois pourquoi il est préférable de comparer des modèles précis plutôt que des gammes de façon générale.
Deux unités portant le nom Altair 500 peuvent avoir des capacités, des rendements et des exigences électriques différents.
L’alimentation électrique varie avec la capacité
Toute la gamme fonctionne en 208 à 230 V, 60 Hz, monophasé, mais le disjoncteur requis dépend du modèle.
La documentation indique :
- 15 A pour les capacités 9 000, 12 000 et 18 000 BTU;
- 20 A pour le 24 000 BTU;
- 30 A pour les modèles 30 000 et 36 000 BTU.
Avant l’installation, nous vérifions donc toujours si le panneau électrique et le circuit disponible correspondent aux exigences exactes du modèle sélectionné.
La tuyauterie frigorifique doit aussi correspondre au modèle
Les dimensions de tuyauterie changent dans la gamme.
La fiche technique indique :
- 9 000 et 12 000 BTU : 1/4 po liquide et 3/8 po gaz;
- 18 000 et 24 000 BTU : 1/4 po liquide et 1/2 po gaz;
- 30 000 et 36 000 BTU : 3/8 po liquide et 5/8 po gaz.
Lors d’un remplacement de thermopompe, cette information est fondamentale.
Une tuyauterie existante n’est pas automatiquement compatible simplement parce qu’elle est déjà installée dans le mur.
Des longueurs de lignes qui offrent une bonne flexibilité
Les longueurs maximales de tuyauterie varient elles aussi.
Les modèles 9 000 et 12 000 BTU permettent jusqu’à 66 pi, les 18 000 et 24 000 BTU jusqu’à 98 pi, tandis que les 30 000 et 36 000 BTU peuvent aller jusqu’à 164 pi.
Cette flexibilité peut être très utile dans les maisons où l’unité intérieure doit être positionnée selon des considérations architecturales, comme dans ce projet de Saint-Basile-le-Grand.
Nous pouvons ainsi mieux choisir l’endroit où l’unité offrira le meilleur confort plutôt que de la placer uniquement à proximité immédiate du condenseur extérieur.
Wi-Fi et différentes options de contrôle
La série Altair 500 peut recevoir un adaptateur Wi-Fi compatible avec AIRSTAGE Mobile.
Fujitsu prévoit également plusieurs contrôleurs filaires, ainsi que des interfaces compatibles avec BACnet et Modbus.
Dans une installation résidentielle, le principal avantage du Wi-Fi est la possibilité de modifier la température ou certains paramètres à distance.
Pour certains bâtiments plus complexes, les interfaces de contrôle avancées peuvent permettre une intégration à un système de gestion.
Le R-32 comme nouvelle base de conception
La série Altair 500 utilise le R-32.
Fujitsu indique pour ce réfrigérant un potentiel de réchauffement global de 675, contre 2 088 pour le R-410A, ce qui représente selon le fabricant une réduction de 68 % du PRG.
Pour nous, cela signifie surtout que l’installation doit être effectuée avec les procédures et équipements adaptés au R-32.
La transition vers de nouveaux réfrigérants ne se limite pas à changer le nom inscrit sur la machine. Les pratiques de manipulation, d’installation et de service doivent suivre les exigences du système réellement utilisé.
Les erreurs que nous évitons dans une installation intérieure comme celle-ci
Installer l’unité uniquement selon l’esthétique
L’appareil doit d’abord respecter ses besoins de circulation d’air et de service.
Placer l’unité face à une zone occupée de très près
Un mauvais angle peut créer un courant d’air désagréable.
Enfermer la thermopompe dans un coffrage décoratif
Cela risque de limiter l’admission ou le rejet d’air.
Négliger le drainage
Le condensat doit pouvoir être évacué de façon fiable en mode climatisation.
Oublier l’accès aux filtres
Une belle installation qui devient impossible à entretenir est une mauvaise installation.
Une installation qui s’intègre dans la pièce au lieu de la dominer
Ce projet de thermopompe murale Fujitsu AIRSTAGE Altair 500 à Saint-Basile-le-Grand est intéressant précisément parce que l’installation n’attire pas immédiatement l’attention.
L’unité intérieure blanche se fond dans le mur. Elle respecte les lignes du plafond. Elle s’intègre à côté de l’élément architectural en bois sans entrer en conflit avec lui.
Pour nous, c’est souvent le signe d’une installation réussie.
L’objectif n’est pas seulement d’obtenir du chauffage et de la climatisation. Nous voulons que l’appareil fonctionne efficacement tout en s’intégrant naturellement dans la vie quotidienne du propriétaire.
Que nous installions une thermopompe murale à Saint-Basile-le-Grand, Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, nous accordons la même importance au dimensionnement, au débit d’air, au drainage, à l’alimentation électrique, à la tuyauterie et à l’intégration visuelle.
Une bonne installation CVAC est celle dont les choix techniques restent efficaces longtemps après la fin des travaux.
