À Saint-Sébastien, une installation murale précise pour intégrer la Fujitsu Altair 500 sans compromettre l’espace intérieur
À Saint-Sébastien, en Montérégie, nous avons réalisé l’installation d’une thermopompe murale Fujitsu AIRSTAGE Altair 500 dans une pièce où le positionnement de l’unité intérieure devait être particulièrement bien réfléchi. La photo du projet montre une configuration résidentielle typique : une portion de mur disponible entre une ouverture avec tringle à rideau à gauche et une moulure de porte imposante à droite, avec relativement peu d’espace entre le haut de l’appareil et le plafond.
C’est précisément dans ce genre de configuration qu’une installation CVAC réussie se distingue d’une installation simplement fonctionnelle. L’unité intérieure ne doit pas seulement « entrer » sur le mur. Son emplacement doit permettre une bonne circulation de l’air, un accès raisonnable pour l’entretien CVAC, un drainage adéquat des condensats et un passage propre des conduites frigorifiques et électriques.
Pour ce projet à Saint-Sébastien, nous avons positionné l’unité Fujitsu très haut sur le mur afin de maximiser la distribution de l’air dans la pièce tout en conservant l’espace utile sous l’appareil. Le résultat visible sur la photo est sobre : aucune tuyauterie apparente ne traverse le mur intérieur, l’appareil s’intègre à la surface blanche et le dégagement latéral tient compte des ouvertures architecturales déjà présentes.
La gamme Fujitsu AIRSTAGE Altair 500 utilisée pour ce type de projet est une série de systèmes muraux simple zone fonctionnant au réfrigérant R-32. Fujitsu décline cette série en plusieurs capacités, notamment les modèles 09KPAS1, 12KPAS1, 18KPAS1, 24KPAS1, 30KPAS1 et 36KPAS1. La documentation indique des capacités nominales de climatisation allant de 9 000 à 33 000 BTU/h, selon la version. La capacité précise de l’appareil installé à Saint-Sébastien ne peut cependant pas être déterminée à partir de cette seule photographie intérieure, et nous préférons ne pas l’inventer.
Le vrai défi de cette installation : utiliser intelligemment une portion de mur déjà occupée
Lorsqu’un propriétaire choisit une thermopompe murale, le choix de l’appareil est seulement une partie du travail. L’autre partie consiste à trouver l’emplacement qui donnera le meilleur résultat dans la maison.
Dans cette pièce de Saint-Sébastien, plusieurs contraintes étaient visibles dès la planification :
- une ouverture importante à gauche de l’unité;
- une tringle de rideau installée près de la zone disponible;
- une porte et une large moulure du côté droit;
- un plafond relativement proche;
- une zone murale limitée pour centrer correctement la thermopompe;
- la nécessité de projeter l’air dans la pièce plutôt que directement contre un obstacle.
L’unité intérieure a donc été placée dans une zone qui exploite efficacement le haut du mur, sans empiéter sur les ouvertures existantes.
Cette approche est particulièrement utile dans les maisons plus anciennes de Saint-Sébastien et de la Montérégie, où les dimensions des pièces, l’emplacement des portes et la disposition des fenêtres ne correspondent pas toujours aux plans modernes très ouverts.
Une unité intérieure compacte qui facilite l’intégration architecturale
La série Altair 500 a été conçue avec différents formats d’unités intérieures selon la capacité. Pour les modèles 9 000 et 12 000 BTU, la fiche technique indique une unité intérieure d’environ 834 mm de largeur sur 270 mm de hauteur et 222 mm de profondeur. Les modèles 18 000 et 24 000 BTU sont plus larges, soit environ 980 mm, tandis que les grandes capacités atteignent environ 1 150 mm de largeur.
Ces dimensions ont une incidence directe sur nos choix sur le chantier.
Avant de percer un mur, nous devons vérifier si l’appareil pourra être positionné sans entrer en conflit avec :
- une moulure;
- une fenêtre;
- une porte;
- une armoire;
- une tringle;
- un détecteur;
- une structure cachée derrière le gypse.

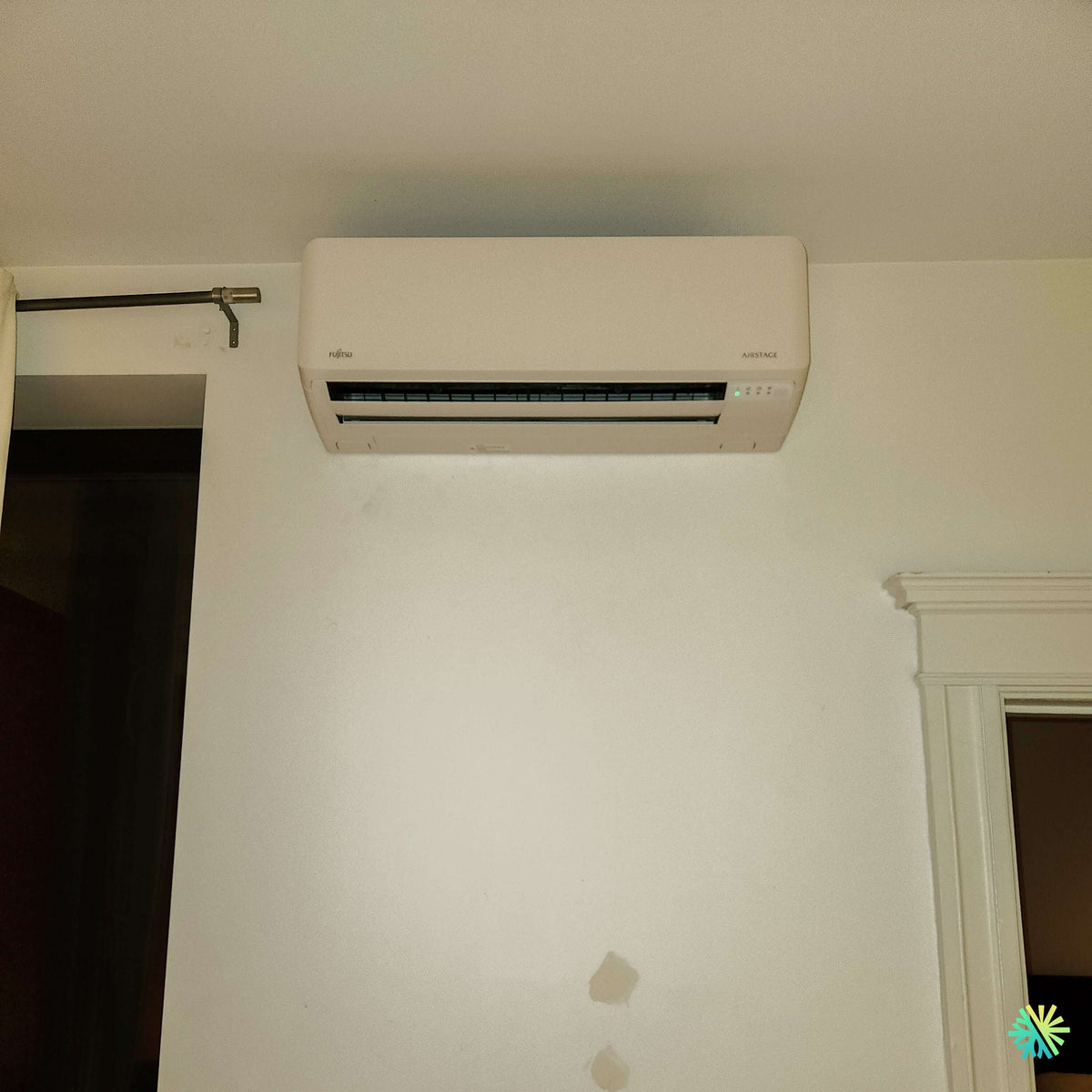

La photographie de cette installation montre bien pourquoi cette étape compte. Quelques centimètres de déplacement vers la gauche ou vers la droite auraient changé l’équilibre de l’installation.
Une circulation d’air pensée pour le confort, pas seulement pour l’esthétique
Installer une unité murale près du plafond est courant, mais son orientation doit permettre à l’air conditionné ou chauffé d’atteindre efficacement la zone occupée de la pièce.
La Fujitsu Altair 500 dispose d’une direction verticale automatique de l’air, alors que l’ajustement horizontal est manuel selon la fiche technique du fabricant. Elle offre également six vitesses de ventilation plus le mode automatique.
Cela permet d’adapter la circulation d’air à différentes conditions.
En climatisation, l’air plus frais a naturellement tendance à descendre. Une installation en hauteur favorise donc une distribution progressive dans la pièce. En chauffage, le mouvement d’air doit être correctement orienté pour éviter que toute la chaleur reste concentrée dans la partie supérieure.
Nous tenons compte de ces principes lors du choix de l’emplacement de chaque thermopompe murale à Saint-Sébastien, Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
Un fonctionnement silencieux particulièrement intéressant pour les pièces de vie
La photo montre que l’unité est installée directement dans un espace habitable. Le niveau sonore devient donc un critère concret.
Selon la capacité, la série Fujitsu Altair 500 peut atteindre seulement 19 dB(A) en mode calme pour les unités intérieures 9 000 et 12 000 BTU. Les modèles plus grands présentent des valeurs légèrement supérieures, pouvant atteindre 26, 31 ou 32 dB(A) en mode calme selon la capacité.
Cette caractéristique est particulièrement pertinente dans :
- une chambre;
- un salon;
- un bureau à domicile;
- une salle familiale;
- une aire ouverte où l’appareil fonctionne plusieurs heures par jour.
Un bon niveau acoustique dépend cependant également de l’installation. Une thermopompe bien conçue peut devenir plus dérangeante si sa plaque de montage est mal fixée ou si une conduite transmet des vibrations à la structure du bâtiment.
Chez AirGreen, nous portons donc attention non seulement aux données du fabricant, mais également à la qualité mécanique de l’installation.
Une thermopompe Inverter pour ajuster la capacité aux besoins réels
La Fujitsu AIRSTAGE Altair 500 utilise un compresseur à technologie Inverter. Contrairement à un ancien système fonctionnant principalement par cycles complets de marche et d’arrêt, l’Inverter peut moduler le fonctionnement du système selon la demande.
Cette modulation permet notamment de maintenir une température intérieure plus stable lorsque les conditions sont modérées.
La plage de modulation est importante. Par exemple, selon la fiche Fujitsu :
- le modèle 9 000 BTU peut moduler en climatisation approximativement de 3 100 à 11 200 BTU/h;
- le 12 000 BTU, de 3 100 à 13 600 BTU/h;
- le 18 000 BTU, de 4 000 à 20 000 BTU/h;
- le modèle associé à la catégorie 24KPAS1 offre 22 000 BTU/h nominaux en climatisation et peut atteindre 24 400 BTU/h;
- les plus grandes capacités peuvent atteindre respectivement 32 400 et 34 100 BTU/h en climatisation.
Cette capacité de modulation explique pourquoi le dimensionnement est si important. Il ne suffit pas de choisir « le plus gros appareil possible ».
Dimensionner correctement une thermopompe à Saint-Sébastien
Pour choisir la bonne capacité, nous considérons beaucoup plus que la superficie du plancher.
Nous regardons notamment :
L’isolation de la maison
Une maison bien isolée nécessite généralement moins de capacité qu’un bâtiment ancien présentant davantage de pertes thermiques.
La fenestration
La quantité de fenêtres, leur orientation et leur performance thermique changent considérablement les gains de chaleur en été et les pertes en hiver.
La configuration des pièces
Une thermopompe murale est un système sans conduits. L’air doit pouvoir circuler naturellement entre les espaces que nous voulons conditionner.
L’emplacement de l’unité
Une unité mal orientée peut créer une zone très confortable directement devant elle et laisser les pièces adjacentes plus difficiles à atteindre.
Les habitudes des occupants
Une chambre utilisée principalement la nuit ne présente pas nécessairement les mêmes exigences qu’une grande aire ouverte occupée toute la journée.
À Saint-Sébastien comme ailleurs en Montérégie, nous cherchons donc un équilibre entre capacité, modulation, emplacement et distribution de l’air.
Fujitsu Altair 500 : les détails techniques qui comptent après l’installation
Le R-32 au cœur de cette nouvelle génération Fujitsu
La série Altair 500 fonctionne avec le réfrigérant R-32. Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A dans sa documentation, ce qui représente une réduction annoncée de 68 % du PRG.
Pour le propriétaire, la différence n’est pas visible depuis l’unité intérieure photographiée. Pour nos techniciens, elle est importante parce que le type de réfrigérant influence les outils, les procédures et les bonnes pratiques utilisées pendant l’installation CVAC.
Des rendements pouvant atteindre un TRÈS2 de 26
L’efficacité varie selon la capacité choisie. D’après la fiche technique de Fujitsu, les valeurs de TRÈS2 annoncées pour la série sont :
- 26,0 pour le modèle 09KPAS1;
- 24,0 pour le 12KPAS1;
- 22,0 pour le 18KPAS1;
- 21,5 pour le 24KPAS1;
- 22,0 pour le 30KPAS1;
- 21,0 pour le 36KPAS1.
La même documentation indique aussi différentes classifications ENERGY STAR, incluant selon les modèles des classifications ENERGY STAR, ENERGY STAR Cold Climate et ENERGY STAR Most Efficient.
Cette distinction peut être pertinente lorsqu’un propriétaire analyse les programmes d’aide financière disponibles. L’admissibilité à une subvention doit toutefois toujours être vérifiée selon le modèle exact installé, son numéro de référence admissible et les règles du programme en vigueur au moment de la demande.
Nous évitons donc d’associer automatiquement une subvention à toute thermopompe portant simplement le nom Altair 500.
Jusqu’à -15 °C en chauffage selon la plage publiée
La fiche de la série indique une plage normale de fonctionnement en chauffage allant jusqu’à -15 °C pour les différentes capacités Altair 500.
C’est un point important pour les propriétaires du Québec. Il ne faut pas confondre température minimale de fonctionnement et capacité garantie à maintenir seule toute la maison durant les journées les plus froides.
Le comportement réel dépend de la capacité installée, des pertes thermiques de la résidence et de la température extérieure.
Une thermopompe murale Fujitsu à Saint-Sébastien peut donc jouer un rôle important dans le chauffage saisonnier, mais le système complet de la maison doit toujours être évalué correctement.
La déshumidification, un avantage souvent sous-estimé en été
Une thermopompe ne sert pas uniquement à diminuer la température intérieure. Elle retire également de l’humidité.
La capacité d’élimination de l’humidité publiée pour l’Altair 500 varie approximativement de 1,12 L/h à 4,9 L/h selon la capacité de l’appareil.
Pour les journées chaudes et humides en Montérégie, cet aspect influence directement la sensation de confort.
C’est aussi l’une des raisons pour lesquelles nous évitons le surdimensionnement. Un appareil qui effectue des cycles trop courts peut moins bien contrôler l’humidité qu’un système correctement dimensionné qui fonctionne de façon plus stable.
Une installation propre facilite aussi l’entretien futur
La photo du projet à Saint-Sébastien montre une unité intérieure dégagée, facilement visible et sans meuble immédiatement devant elle.
Cette accessibilité sera utile lorsque viendra le temps de :
- retirer et nettoyer les filtres;
- inspecter l’évaporateur;
- vérifier le drainage;
- effectuer un nettoyage de thermopompe murale;
- diagnostiquer un problème éventuel;
- accéder aux composants internes.
Les filtres de la série Altair 500 sont indiqués comme lavables dans la documentation Fujitsu.
Un entretien simple des filtres est l’une des habitudes les plus efficaces pour maintenir un débit d’air adéquat. Un filtre très encrassé réduit la circulation d’air et impose inutilement une charge supplémentaire au système.
Wi-Fi et options de contrôle disponibles
Fujitsu prévoit plusieurs options de commande pour la série Altair 500. La documentation mentionne notamment l’adaptateur UTY-TFSXH4 permettant une connectivité Wi-Fi compatible ainsi que différentes interfaces filaires et solutions tierces. Certaines configurations peuvent également être associées à des interfaces BACnet ou Modbus.
Ces accessoires ne sont pas automatiquement présents simplement parce que l’appareil appartient à la série Altair 500. Ils doivent être sélectionnés selon les besoins du projet.
Pour une installation résidentielle, le propriétaire peut notamment rechercher une commande à distance depuis son téléphone. Pour des applications plus avancées, certaines options d’intégration peuvent devenir intéressantes.
Les erreurs que nous voulons éviter sur une installation murale comme celle-ci
Le résultat fini paraît simple : une unité blanche, fixée proprement en haut d’un mur. Mais plusieurs problèmes peuvent apparaître lorsqu’une installation est réalisée sans planification suffisante.
Parmi les erreurs fréquentes que nous évitons :
- placer l’unité trop près d’un obstacle latéral;
- orienter le soufflage directement vers une zone inconfortable;
- compromettre l’accès aux filtres;
- installer la plaque murale sans suffisamment de rigidité;
- prévoir un drainage avec une pente inadéquate;
- endommager l’isolation des conduites frigorifiques;
- utiliser une tuyauterie incompatible avec la capacité choisie;
- installer un appareil trop grand pour les besoins;
- choisir un emplacement uniquement pour raccourcir le trajet des conduites.
La série Altair 500 utilise d’ailleurs différentes dimensions de tuyauterie selon la capacité : 1/4 po – 3/8 po pour les modèles 9 000 et 12 000 BTU, 1/4 po – 1/2 po pour les versions 18 000 et 24 000 BTU, et 3/8 po – 5/8 po pour les modèles 30 000 et 36 000 BTU.
Cette différence démontre pourquoi une installation ne doit jamais être improvisée à partir des conduites déjà présentes sans vérifier leurs dimensions.
Ce que cette installation de Saint-Sébastien représente pour nous chez AirGreen
Cette installation de thermopompe murale Fujitsu AIRSTAGE Altair 500 à Saint-Sébastien est un bon exemple d’un projet où l’attention se porte sur des détails très concrets : quelques centimètres disponibles entre des éléments architecturaux, la hauteur de l’unité, la trajectoire du soufflage et la finition intérieure.
Il n’était pas nécessaire de transformer la pièce ou d’occuper une grande portion du mur. Nous avons intégré l’appareil dans l’espace existant tout en conservant une installation propre et accessible.
C’est la même logique que nous appliquons à nos projets de thermopompe à Montréal, Laval, Longueuil, sur la Rive-Nord, sur la Rive-Sud et en Montérégie : choisir l’équipement adapté, puis concevoir son installation en fonction du bâtiment réel plutôt que d’imposer une configuration standard.
Pour un propriétaire qui compare actuellement plusieurs solutions de chauffage et climatisation, la fiche technique est importante, mais elle ne raconte qu’une partie de l’histoire. Une thermopompe performante doit aussi être bien dimensionnée, correctement positionnée et installée de façon à rester pratique à utiliser et à entretenir.
À Saint-Sébastien, cette Fujitsu Altair 500 s’intègre désormais directement à la pièce, avec une installation discrète, une technologie Inverter, le réfrigérant R-32 et une gamme de capacités permettant d’adapter le système aux besoins réels de différentes résidences.
