Une installation Fujitsu Altair 500 pensée pour intégrer un système performant sans sacrifier l’espace intérieur
À Sainte-Angèle-de-Monnoir, cette installation de thermopompe murale Fujitsu AIRSTAGE Altair 500 illustre très bien un aspect que nous considérons essentiel chez AirGreen : une bonne installation CVAC ne consiste pas simplement à fixer une unité au mur. Il faut choisir son emplacement en fonction de la circulation d’air, de la configuration des pièces, des dégagements disponibles, de la tuyauterie frigorifique et du résultat esthétique recherché.

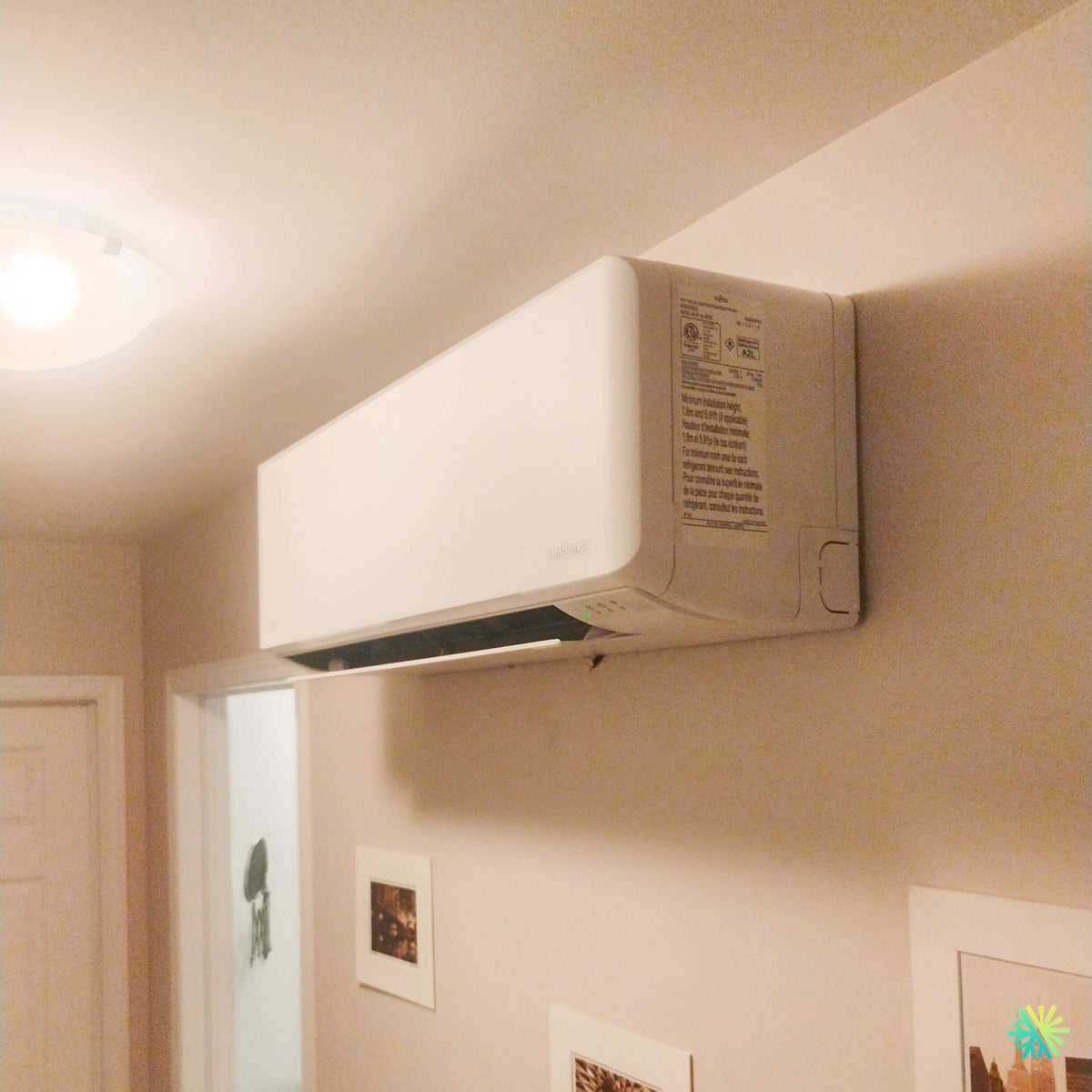

Sur la photo de cette installation, l’unité intérieure est positionnée très près du plafond, dans une section relativement étroite du mur, avec une ouverture de passage située immédiatement à proximité. Ce genre de configuration demande une planification précise. Nous devons conserver les dégagements requis autour de l’appareil tout en orientant le flux d’air vers les zones réellement occupées de la maison.
Le choix de la Fujitsu Altair 500 s’intègre particulièrement bien à ce type de projet résidentiel. Cette série de thermopompes murales simple zone est offerte dans plusieurs capacités, allant de 9 000 à 33 000 BTU/h en climatisation nominale, selon le modèle, avec des capacités nominales de chauffage pouvant atteindre 34 000 BTU/h. La documentation Fujitsu couvre les modèles 09KPAS1, 12KPAS1, 18KPAS1, 24KPAS1, 30KPAS1 et 36KPAS1.
Un emplacement qui paraît simple, mais qui demande plusieurs vérifications
Dans un corridor, près d’une porte ou dans une zone de transition entre plusieurs pièces, quelques centimètres peuvent complètement changer la qualité du résultat.
Pour cette installation à Sainte-Angèle-de-Monnoir, la position de l’unité intérieure permet de conserver une installation visuellement discrète tout en utilisant la partie supérieure du mur, un espace qui serait autrement peu exploité. La façade blanche de la Fujitsu AIRSTAGE s’intègre également facilement dans un décor résidentiel clair.
Avant de poser une thermopompe murale dans une configuration semblable, nous vérifions notamment :
- la hauteur disponible entre l’appareil et le plafond;
- la présence de montants, de câblage ou d’autres obstacles dans le mur;
- le parcours possible des tuyaux de réfrigérant;
- la pente nécessaire au drainage des condensats;
- la direction de soufflage vers les espaces à climatiser et à chauffer;
- l’accès futur pour l’entretien CVAC et le nettoyage de l’unité;
- l’impact visuel des conduites et des cache-tuyaux.
La photo montre justement pourquoi ces détails comptent. L’appareil occupe presque toute la largeur disponible dans cette section de mur. Il fallait donc obtenir un alignement propre et éviter qu’une installation fonctionnellement correcte paraisse néanmoins improvisée.
La série Altair 500 : une thermopompe murale utilisant le réfrigérant R-32
La Fujitsu AIRSTAGE Altair 500 fonctionne au R-32, un réfrigérant dont le potentiel de réchauffement global est indiqué à 675 dans la documentation Fujitsu, comparativement à 2 088 pour le R-410A. Fujitsu présente ainsi une réduction de 68 % du PRG. La gamme utilise également une technologie Inverter, qui permet au système de moduler sa puissance plutôt que de fonctionner constamment selon une logique marche-arrêt.
En pratique, la modulation est importante pour le confort. Une thermopompe correctement dimensionnée peut réduire sa puissance lorsque la demande diminue, maintenir une température plus stable et limiter les variations importantes à l’intérieur de la maison.
Pour un propriétaire de Sainte-Angèle-de-Monnoir, de Montréal, Laval, Longueuil, de la Rive-Sud ou de la Rive-Nord, cette capacité de modulation est particulièrement pertinente durant les périodes intermédiaires, lorsque la maison nécessite seulement une petite quantité de chauffage ou de climatisation.
Des capacités adaptées à plusieurs types de pièces et de résidences
La gamme Altair 500 comprend plusieurs formats. Selon la fiche technique fournie par Fujitsu, les capacités nominales de climatisation sont les suivantes :
- 09KPAS1 : 9 000 BTU/h;
- 12KPAS1 : 12 000 BTU/h;
- 18KPAS1 : 18 000 BTU/h;
- 24KPAS1 : 22 000 BTU/h;
- 30KPAS1 : 30 000 BTU/h;
- 36KPAS1 : 33 000 BTU/h.
Les capacités nominales de chauffage s'étendent pour leur part de 10 000 à 34 000 BTU/h selon le modèle.
La photo de cette installation ne permet toutefois pas de lire suffisamment clairement la plaque signalétique pour confirmer avec certitude la capacité précise de l’appareil installé. Chez AirGreen, nous préférons ne jamais déterminer le nombre de BTU d’une thermopompe uniquement à partir de son apparence.
Le dimensionnement doit plutôt tenir compte de la superficie, de l’isolation, du nombre d’étages, des fenêtres, de l’exposition solaire, de la disposition des pièces et des pertes thermiques du bâtiment.
Pourquoi un appareil plus gros n’est pas automatiquement meilleur
Un propriétaire peut être tenté de choisir une thermopompe plus forte « pour être certain ». Ce raisonnement peut conduire à un système surdimensionné.
Une capacité trop importante peut provoquer des cycles moins favorables, nuire au contrôle de l’humidité en été et diminuer le confort. À l’inverse, une thermopompe insuffisamment dimensionnée peut être sollicitée à une puissance élevée pendant de longues périodes.
Notre travail consiste donc à trouver le bon équilibre entre capacité, configuration du bâtiment et conditions climatiques québécoises.
Chauffage par temps froid : ce que signifie réellement la température de fonctionnement
La série Altair 500 est annoncée par Fujitsu pour le chauffage jusqu’à une température extérieure de -15 °C sur les modèles présentés dans cette documentation. La plage de chauffage indiquée est de -15 à 24 °C.
Il est important de distinguer une température minimale de fonctionnement de la capacité réellement disponible à cette température. Une thermopompe peut continuer à fonctionner par temps froid sans nécessairement fournir sa capacité nominale complète.
C’est pourquoi, lors d’un projet de chauffage avec thermopompe au Québec, nous ne nous limitons jamais au chiffre inscrit dans une brochure. Nous analysons aussi les besoins thermiques de la maison et le système de chauffage complémentaire existant lorsqu’il y en a un.
Certains modèles de la série disposent également d’un fonctionnement spécial permettant d’étendre certaines conditions de fonctionnement extérieur. Fujitsu précise toutefois que cette fonction est disponible seulement sur certains modèles.
Les détails techniques qui font la différence lors d’une installation de thermopompe murale sur la Rive-Sud
Une unité intérieure conçue pour fonctionner très silencieusement
Le niveau sonore d’une thermopompe murale compte énormément dans une chambre, un salon ou un corridor adjacent aux espaces de repos.
Selon la capacité choisie, la série Altair 500 peut fonctionner à un niveau intérieur aussi faible que 19 dB(A) en mode calme sur les modèles 9 000 et 12 000 BTU. Les unités de plus grande capacité affichent des niveaux minimaux progressivement plus élevés.
Cette caractéristique est particulièrement intéressante dans une installation comme celle photographiée à Sainte-Angèle-de-Monnoir, où l’unité est installée directement dans un espace de circulation intérieur. Un fonctionnement discret évite que la thermopompe devienne une présence sonore permanente dans la maison.
Serpentins ProCore et protection Hydro Fin
Fujitsu équipe l’unité intérieure Altair 500 de serpentins ProCore en cuivre à haute résistance à la corrosion. La documentation fait également référence à un échangeur de chaleur à ailettes Hydro Fin visant à améliorer la résistance à la corrosion et la durabilité.
Ces éléments sont intéressants dans le contexte québécois, où les systèmes CVAC sont soumis à de longues périodes de fonctionnement et à des variations importantes de température.
Ils ne remplacent toutefois pas l’entretien. Le filtre lavable doit être nettoyé régulièrement et l’évaporateur doit rester libre de poussière et d’accumulations afin de préserver un bon débit d’air.
Une télécommande comprise et plusieurs possibilités de contrôle
La série Altair 500 comprend une télécommande sans fil rétroéclairée. Plusieurs options de contrôle sont également proposées, notamment des contrôleurs filaires, des interfaces pour thermostat 24 V, des solutions BACnet et Modbus ainsi que des options de connectivité Wi-Fi.
La connectivité Wi-Fi avec l’application AIRSTAGE nécessite un adaptateur WLAN compatible selon la configuration indiquée par Fujitsu. Il est donc important de ne pas présumer que toutes les fonctions Wi-Fi sont nécessairement intégrées d’origine dans chaque installation.
Pour des maisons intelligentes ou des bâtiments nécessitant une gestion plus avancée, les possibilités d’intégration constituent un avantage appréciable.
Les dimensions de tuyauterie varient selon la capacité
Voici un détail technique souvent sous-estimé lors d’un remplacement de thermopompe : une nouvelle unité n’utilise pas nécessairement les mêmes dimensions de tuyaux que l’ancienne.
Pour la Fujitsu Altair 500, la fiche technique indique notamment :
- modèles 9 000 et 12 000 BTU : 1/4 po liquide et 3/8 po gaz;
- modèles 18 000 et 22 000 BTU nominaux : 1/4 po liquide et 1/2 po gaz;
- modèles 30 000 et 33 000 BTU nominaux : 3/8 po liquide et 5/8 po gaz.
Cette information peut décider si une tuyauterie existante peut être réutilisée ou si elle doit être remplacée.
Chez AirGreen, nous validons toujours la compatibilité de la tuyauterie avant de recommander une réutilisation. Utiliser une mauvaise dimension simplement parce que les tuyaux sont déjà dans le mur peut compromettre les performances du nouveau système.
Des longueurs de tuyauterie qui permettent une bonne flexibilité d’installation
Selon le modèle, Fujitsu autorise des longueurs maximales de tuyauterie pouvant aller de 20 mètres à 50 mètres, avec des différences verticales maximales allant de 15 à 30 mètres.
Cela offre davantage de liberté lorsque l’unité extérieure ne peut pas être placée directement derrière l’unité intérieure.
Cette flexibilité devient particulièrement utile dans :
- les maisons à plusieurs étages;
- les propriétés avec balcon ou terrasse;
- les bâtiments où une façade doit demeurer dégagée;
- les installations nécessitant de déplacer l’unité extérieure loin d’une chambre;
- certaines configurations de copropriété;
- les projets avec espaces mécaniques ou accès restreints.
Une installation propre commence par le drainage
Le drainage est l’un des aspects les plus simples à comprendre et les plus faciles à mal exécuter.
En climatisation, l’unité intérieure produit de la condensation. Cette eau doit être évacuée avec une pente adéquate et sans créer de point bas susceptible de retenir l’eau.
Une mauvaise gestion du drain peut entraîner :
- des écoulements à l’intérieur;
- des odeurs;
- des accumulations dans le bac de condensation;
- du bruit de gargouillement;
- des dommages aux murs ou aux finis.
Dans une installation serrée comme celle de Sainte-Angèle-de-Monnoir, la planification du drain doit donc être faite avant de fixer définitivement la plaque de montage.
L’électricité doit correspondre au modèle réellement installé
Les besoins électriques changent également selon la capacité. La gamme Altair 500 fonctionne en 208-230 V, 60 Hz, monophasé. Fujitsu indique des disjoncteurs de 15 A pour les modèles 9 000, 12 000 et 18 000 BTU, de 20 A pour le modèle 24KPAS1, puis de 30 A pour les modèles 30KPAS1 et 36KPAS1.
Il ne faut donc jamais choisir le disjoncteur uniquement selon ce qui se trouve déjà dans le panneau électrique. Nous vérifions le modèle, les exigences du manufacturier et la configuration électrique avant la mise en service.
Une finition qui doit rester cohérente avec la maison
Sur cette installation, l’emplacement de l’unité intérieure permet de conserver une bonne continuité visuelle. La thermopompe est positionnée haut, parallèlement au plafond, et ne vient pas occuper l’espace utile du mur à hauteur des yeux.
C’est un exemple concret de ce que nous cherchons dans nos projets à Sainte-Angèle-de-Monnoir et partout sur la Rive-Sud : obtenir le bon compromis entre performance et intégration architecturale.
Une thermopompe peut être techniquement très performante et pourtant donner un mauvais résultat si elle est installée dans un emplacement qui projette l’air directement sur les occupants, bloque un meuble, complique l’entretien ou impose un parcours de tuyauterie disgracieux.
Les erreurs que nous cherchons à éviter dès l’estimation
Lors de nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud, plusieurs problèmes peuvent être évités par une bonne inspection préalable.
Nous portons une attention particulière au dimensionnement, aux dégagements, à la tuyauterie, à l’évacuation des condensats, à l’emplacement de l’unité extérieure et aux besoins électriques.
Nous évitons notamment de choisir une capacité uniquement à partir de la superficie annoncée sur une fiche immobilière. Deux maisons de superficie identique peuvent avoir des besoins très différents selon leur année de construction, leur fenestration et leur niveau d’isolation.
Nous évitons aussi de placer automatiquement l’unité au centre du plus grand mur. Le meilleur emplacement est celui qui permet à l’air de circuler efficacement dans la zone visée tout en respectant les contraintes techniques.
Energy Star et aides financières : vérifier le modèle précis avant de calculer une subvention
La fiche Fujitsu indique différentes classifications ENERGY STAR selon les capacités de la série Altair 500, incluant notamment certaines désignations associées au climat froid et à l’efficacité énergétique.
Cependant, la présence du logo Energy Star ou l’appartenance à une gamme donnée ne suffit pas à confirmer automatiquement le montant d’une aide financière québécoise.
Pour déterminer l’admissibilité réelle d’une installation à une subvention, il faut vérifier la combinaison exacte des unités intérieure et extérieure, la référence officielle correspondante ainsi que les critères du programme en vigueur au moment de l’installation.
Chez AirGreen, cette vérification permet d’éviter de présenter au client une subvention théorique qui ne correspondrait pas à son appareil précis.
Ce que cette installation à Sainte-Angèle-de-Monnoir représente pour nous
Ce projet n’est pas spectaculaire parce qu’il exige de gros travaux structurels. Il est intéressant précisément pour la raison inverse : l’espace disponible est limité et le résultat final paraît simple.
C’est souvent le signe d’une installation bien planifiée.
L’unité Fujitsu AIRSTAGE Altair 500 se retrouve bien alignée sous le plafond, dans une zone où chaque centimètre compte. Le passage demeure libre, l’appareil s'intègre au décor et la diffusion d’air peut se faire depuis un point élevé.
C’est cette attention aux petits détails qui distingue une thermopompe simplement « installée » d’un véritable projet CVAC résidentiel pensé pour les années à venir.
Chez AirGreen, nous réalisons ce type d’installation de thermopompe murale à Sainte-Angèle-de-Monnoir ainsi qu’à travers Montréal, Laval, Longueuil, la Rive-Sud et la Rive-Nord, avec une attention particulière au dimensionnement, au positionnement, à la qualité du parcours frigorifique, au drainage, aux exigences électriques et à la finition.
Pour une Fujitsu Altair 500 comme pour toute autre thermopompe, la performance du manufacturier n’est qu’une partie de l’équation. La qualité de l’installation détermine directement la façon dont cette performance sera réellement obtenue dans la maison.
