Une Fujitsu Altair 700 intégrée dans une cuisine où chaque centimètre de mur comptait
À Dundee, cette installation de thermopompe murale Fujitsu AIRSTAGE Altair 700 illustre parfaitement le type de chantier où le choix de l’emplacement demande autant d’attention que le choix de l’appareil lui-même. La photo prise pendant les travaux montre une cuisine déjà bien occupée : porte vitrée, fenêtre, armoires, surface de travail, accessoires muraux, éclairage suspendu et très peu de grandes surfaces libres pour recevoir une unité murale.
Notre travail chez AirGreen consistait donc à intégrer la thermopompe dans cet environnement sans compromettre la circulation de l’air, l’accès à l’appareil ni l’utilisation normale de la pièce.
Nous avons installé l’unité intérieure Fujitsu AIRSTAGE Altair 700 en hauteur, entre deux ouvertures et près du plafond. Ce positionnement exploite une portion de mur qui aurait autrement été difficile à utiliser, tout en laissant les comptoirs et les zones de travail complètement libres. Sur la photo, la thermopompe est installée au-dessus d’une section de mur étroite bordée d’une porte vitrée à gauche et d’une fenêtre à droite. Cette configuration montre bien pourquoi une installation CVAC ne peut pas être planifiée uniquement à partir d’un plan théorique : les contraintes réelles de la pièce déterminent souvent le meilleur parcours.
L’unité est volontairement placée suffisamment haut pour favoriser une diffusion de l’air à travers la pièce. La façade blanche et relativement minimaliste de la Fujitsu Altair 700 s’intègre également discrètement aux couleurs existantes de la cuisine.
Une thermopompe murale particulièrement compacte
La taille physique d’une unité intérieure devient un critère important dans une pièce comme celle-ci.
Les unités intérieures Fujitsu Altair 700 09KMAS1 et 12KMAS1 mesurent seulement :
- 834 mm de largeur, soit environ 32 13/16 po;
- 270 mm de hauteur, soit environ 10 5/8 po;
- 222 mm de profondeur, soit environ 8 3/4 po;
- pour un poids d’environ 10 kg ou 22 lb.
Ces dimensions nous donnent davantage de possibilités lorsqu’une thermopompe doit être placée au-dessus d’une porte, entre deux ouvertures ou sur une petite section de mur.
Dans cette cuisine de Dundee, la faible hauteur de l’unité est particulièrement intéressante. Une thermopompe plus volumineuse aurait pu descendre davantage sur le mur et devenir visuellement dominante, ou réduire les possibilités de positionnement.
Un chantier où le choix du point de soufflage est essentiel
L’emplacement d’un climatiseur mural ou d’une thermopompe murale influence directement la sensation de confort.
Nous devons éviter autant que possible :
- un soufflage dirigé directement vers une personne assise pendant de longues périodes;
- un obstacle immédiatement devant le volet;
- une armoire haute empêchant la diffusion;
- une installation trop basse;
- un emplacement compliquant le nettoyage des filtres;
- une zone où les condensats seraient difficiles à évacuer correctement.
Dans cette installation, l’unité est placée très haut et son volet inférieur peut distribuer l’air vers la pièce. Fujitsu prévoit une orientation verticale automatique et une orientation horizontale manuelle sur cette série.
Le ventilateur possède quatre vitesses plus un mode automatique. À haute vitesse, le débit peut atteindre environ 680 m³/h, soit 400 pi³/min. En fonctionnement calme, il descend à environ 260 m³/h, soit 153 pi³/min.
Cette capacité de modulation est utile dans une pièce occupée quotidiennement : la thermopompe n’a pas nécessairement besoin de fonctionner constamment avec un débit d’air maximal pour maintenir la température demandée.
Fujitsu Altair 700 : deux capacités adaptées aux petites et moyennes zones
La documentation technique de la série Fujitsu AIRSTAGE Altair 700 présente deux modèles simples zones : le 09KMAS1 et le 12KMAS1. La photo de chantier ne permet pas, à elle seule, de confirmer lequel des deux a été installé à Dundee; le numéro exact doit être vérifié sur la plaque signalétique ou le dossier de l’installation.
La version 09KMAS1 possède une capacité nominale de :
- 9 000 BTU/h en climatisation;
- de 3 100 à 12 100 BTU/h en modulation de climatisation;
- 12 000 BTU/h en chauffage;
- de 2 800 à 14 500 BTU/h en modulation de chauffage.
La version 12KMAS1 offre :
- 12 000 BTU/h en climatisation;
- de 3 100 à 13 800 BTU/h en modulation;
- 14 000 BTU/h en chauffage;
- de 2 800 à 15 000 BTU/h en modulation de chauffage.
Cette plage de fonctionnement est directement liée à la technologie Inverter. Plutôt que de fonctionner uniquement à pleine capacité puis de s’arrêter complètement, le compresseur peut ajuster son rendement selon la demande de la zone. Pour l’occupant, cela peut contribuer à maintenir une température plus stable et à limiter les cycles marche-arrêt répétés.
Des rendements énergétiques particulièrement élevés
La Fujitsu Altair 700 se distingue également par ses indices de rendement.
Pour la version 9 000 BTU, Fujitsu indique un TRÈS2 de 30,0, un CPSC2 région V de 9,9 et un TRE2 de 16,4.
Pour le modèle 12 000 BTU, les données publiées sont :
- TRÈS2 : 27,5;
- CPSC2 région V : 8,5;
- TRE2 : 13,5.
Les deux configurations sont également présentées dans la fiche du fabricant avec les classifications ENERGY STAR, ENERGY STAR Cold Climate et ENERGY STAR Most Efficient. Ces renseignements apparaissent dans la fiche technique Fujitsu fournie pour la série Altair 700.
Pour un propriétaire qui compare plusieurs thermopompes murales à Dundee, Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, ces chiffres donnent une base beaucoup plus pertinente qu’une comparaison fondée uniquement sur le nombre de BTU.
Chauffage jusqu’à -15 °C
La Fujitsu Altair 700 possède une plage de fonctionnement en chauffage allant jusqu’à -15 °C.
Sa plage annoncée est :
Chauffage : -15 °C à 24 °C
Climatisation : -10 °C à 50 °C
Fujitsu indique également que l’unité extérieure peut produire jusqu’à 33 % plus de chaleur que la capacité nominale étiquetée, selon les conditions.
Il reste important de ne pas interpréter une température minimale de fonctionnement comme une garantie que l’appareil pourra assurer seul 100 % des besoins de chauffage d’une maison à cette température.
Chez AirGreen, nous regardons toujours le bâtiment dans son ensemble : isolation, superficie de la zone, fenêtres, orientation, infiltrations d’air, configuration des pièces et système de chauffage existant.
Une bonne installation de thermopompe commence par le choix d’une capacité adaptée au besoin réel.
Un niveau sonore de seulement 19 dB en mode calme
Dans une cuisine ouverte sur une salle à manger ou une aire de séjour, le bruit peut devenir aussi important que la performance.
La Fujitsu Altair 700 peut descendre jusqu’à 19 dB(A) en climatisation et 21 dB(A) en chauffage en vitesse calme.
Les niveaux annoncés pour l’unité intérieure sont :
- 19/21 dB(A) en mode calme;
- 30/33 dB(A) à basse vitesse;
- 35/38 dB(A) à vitesse moyenne;
- 40/42 dB(A) à haute vitesse.
Cette modulation est particulièrement intéressante lorsqu’une thermopompe est installée dans une pièce où les occupants cuisinent, mangent, discutent ou travaillent.
Sur cette réalisation à Dundee, l’unité se trouve directement dans une pièce de vie. Un fonctionnement discret est donc un avantage concret plutôt qu’une simple caractéristique inscrite dans une brochure.
Les détails techniques derrière cette installation de thermopompe Fujitsu à Dundee
Une nouvelle génération au réfrigérant R-32
Cette Fujitsu AIRSTAGE Altair 700 fonctionne au R-32.
Selon les données du fabricant, le R-32 possède un potentiel de réchauffement global de 675, comparativement à 2 088 pour le R-410A, ce qui correspond à une réduction de PRG annoncée de 68 %.
Fujitsu précise également que les systèmes utilisant ce réfrigérant nécessitent moins de charge tout en maintenant les performances attendues.
Pour nos installations CVAC, l’arrivée des appareils au R-32 signifie aussi que les pratiques de manipulation, d’installation et de mise en service doivent correspondre aux exigences de cette nouvelle génération de systèmes.
Des conduites frigorifiques 1/4 po et 3/8 po
Sur les deux capacités Altair 700 présentées dans la documentation, les dimensions de tuyauterie sont identiques :
- liquide : 1/4 po;
- gaz : 3/8 po.
La longueur minimale de tuyauterie indiquée est de 10 pi, tandis que la longueur maximale peut atteindre 66 pi.
L’unité est préchargée pour un parcours pouvant atteindre environ 49 pi, et la différence verticale maximale admissible entre les unités intérieure et extérieure est également de 49 pi.
Ces limites expliquent pourquoi nous réfléchissons au trajet des conduites avant même de fixer la plaque murale.
Un emplacement intérieur peut paraître idéal, mais il doit également permettre un parcours logique vers l’extérieur, sans ajouter inutilement des dizaines de pieds de cuivre ou créer des contraintes mécaniques.
Une alimentation électrique sur disjoncteur de 15 A
La série Altair 700 fonctionne sur :
208-230 V / 60 Hz / monophasé
La documentation indique un disjoncteur de 15 A pour les modèles 09KMAS1 et 12KMAS1.
Pour le 9 000 BTU, le courant maximal indiqué atteint 6,4 A en climatisation et 9,4 A en chauffage.
Pour le 12 000 BTU, il atteint 6,9 A en climatisation et 9,4 A en chauffage.
Ces spécifications sont utiles lors de la préparation du chantier, particulièrement dans les propriétés où l’espace disponible dans le panneau électrique est limité. L’installation électrique doit néanmoins toujours être effectuée et vérifiée selon les exigences applicables au système réellement installé.
Wi-Fi intégré pour une gestion plus flexible
La série Altair 700 dispose du Wi-Fi intégré avec accès à l’application mobile AIRSTAGE.
Le propriétaire peut ainsi, selon la configuration de son réseau et du système :
- modifier la température;
- gérer le fonctionnement à distance;
- ajuster les réglages sans utiliser uniquement la télécommande infrarouge;
- surveiller plus facilement le confort de la zone.
Fujitsu fournit également une télécommande sans fil avec l’unité intérieure.
La plateforme propose par ailleurs différentes possibilités de contrôle avancé avec des accessoires compatibles, incluant certaines interfaces filaires et des solutions BACnet ou Modbus. Pour une maison standard, ces options ne sont pas nécessairement requises, mais elles donnent à la plateforme Altair 700 une flexibilité intéressante pour certains projets plus élaborés.
Des serpentins ProCore en cuivre dans l’unité intérieure
La documentation de Fujitsu précise que l’évaporateur intérieur utilise des serpentins ProCore en cuivre à haute résistance à la corrosion.
Cette conception vise à favoriser la durabilité de l’échangeur.
Cela ne signifie cependant pas qu’une thermopompe peut fonctionner des années sans entretien.
Dans une cuisine comme celle photographiée à Dundee, les filtres méritent une attention particulière. La poussière de la maison peut se combiner avec les particules produites durant la cuisson. Au fil du temps, cette accumulation peut réduire le débit d’air si les filtres ne sont pas nettoyés régulièrement.
Les filtres de l’Altair 700 sont lavables.

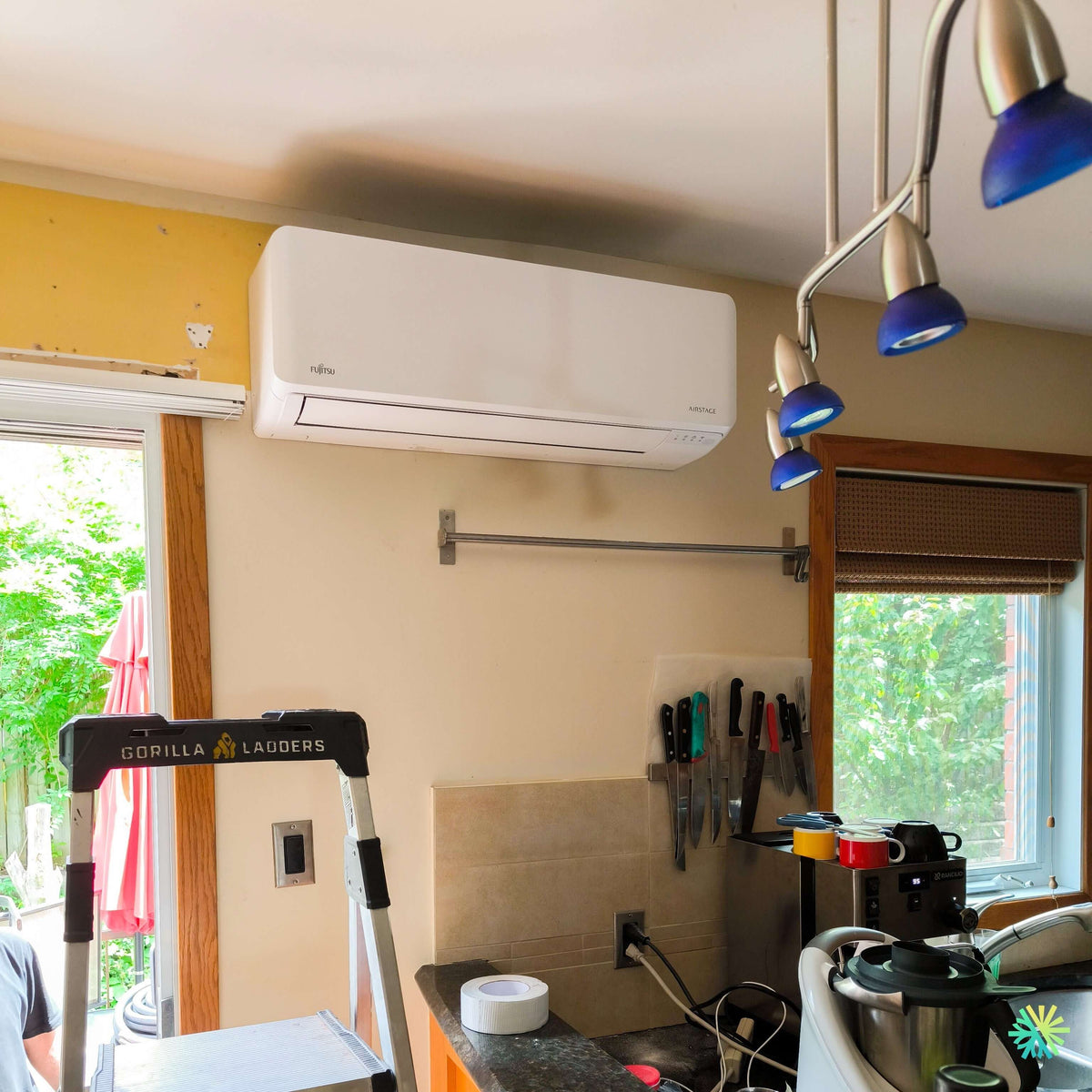

Ce que la photo du chantier nous apprend sur une vraie installation CVAC
La photo montre encore l’échelle de travail devant l’unité, signe que l’installation ou les finitions venaient d’être réalisées. Nous voyons également plusieurs éléments qui rendent le chantier plus intéressant qu’un simple mur vide.
L’unité est entourée :
- d’une porte ou ouverture vitrée sur la gauche;
- d’une grande fenêtre sur la droite;
- d’un éclairage suspendu devant la zone;
- d’accessoires de cuisine fixés au mur;
- d’un comptoir directement sous l’installation.
Nous devions donc travailler en hauteur dans une pièce déjà aménagée, sans modifier inutilement son usage.
C’est exactement le genre de détail qui distingue une installation réelle d’une image de catalogue. Chez AirGreen, nous devons constamment composer avec des fenêtres, des armoires, des plafonds, des portes, des structures de bois, des espaces restreints et le mobilier existant.
Les erreurs que nous voulons éviter dans ce type de pièce
Lorsqu’une thermopompe murale doit être installée dans une cuisine ou une aire ouverte, certaines erreurs peuvent avoir des conséquences pendant toute la durée de vie de l’appareil.
Nous évitons notamment :
- Installer l’unité trop près d’un obstacle, ce qui peut nuire à la circulation d’air.
- Choisir un mur uniquement parce qu’il simplifie le passage du cuivre, sans réfléchir au confort.
- Diriger l’air directement vers une zone où les occupants restent assis longtemps.
- Rendre les filtres impossibles à atteindre pour le nettoyage.
- Négliger l’évacuation des condensats.
- Installer une capacité trop élevée pour la zone, ce qui peut nuire au confort et à la déshumidification.
- Confondre la température minimale de fonctionnement avec la capacité réelle disponible par grand froid.
Notre objectif est toujours de trouver un compromis intelligent entre les exigences mécaniques, le rendement et l’utilisation quotidienne de la maison.
Admissibilité aux aides financières : toujours confirmer la combinaison exacte
Les modèles Altair 700 indiqués dans la documentation Fujitsu possèdent des classifications ENERGY STAR liées au climat froid et au programme Most Efficient.
Pour une demande de subvention, nous recommandons toutefois de toujours vérifier la combinaison exacte des modèles intérieur et extérieur ainsi que les conditions du programme en vigueur.
Les combinaisons indiquées par Fujitsu sont :
Fujitsu Altair 700 9 000 BTU
- unité intérieure : ASUH09KMAS;
- unité extérieure : AOUH09KMAS1.
Fujitsu Altair 700 12 000 BTU
- unité intérieure : ASUH12KMAS;
- unité extérieure : AOUH12KMAS1.
Le nom commercial « Altair 700 » n’est pas, à lui seul, suffisant pour calculer une aide financière. Les programmes s’appuient généralement sur des références précises et sur les caractéristiques certifiées de la combinaison réellement installée.
Pourquoi cette réalisation à Dundee représente bien notre approche
Cette installation de Fujitsu Altair 700 à Dundee n’a rien d’une installation effectuée sur un grand mur complètement vide.
L’espace disponible était défini par la cuisine elle-même.
Nous avons dû tenir compte de l’architecture existante, de la porte, de la fenêtre, du plafond et de la zone de travail pour positionner l’unité là où elle pouvait remplir sa fonction sans gêner l’utilisation de la pièce.
Le résultat est une thermopompe murale compacte, installée dans la partie supérieure du mur et relativement discrète malgré l’espace limité.
Pour les propriétaires de Dundee, Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud, cette réalisation montre surtout qu’il ne suffit pas de choisir une bonne marque. La qualité finale dépend également de la façon dont l’appareil est dimensionné, positionné, raccordé et mis en service.
Chez AirGreen, nous abordons chaque projet de cette manière : comprendre d’abord le bâtiment, choisir ensuite l’équipement approprié et réaliser une installation CVAC qui demeure logique longtemps après le départ de nos techniciens.
