Une installation intérieure où le positionnement de la thermopompe fait toute la différence pour le confort
À Saint-Jacques-le-Mineur, cette installation d’une thermopompe murale MIDEA MIDEA35 montre un aspect du travail CVAC qui est parfois sous-estimé : l’emplacement exact de l’unité intérieure peut être aussi important que le choix de la thermopompe elle-même.

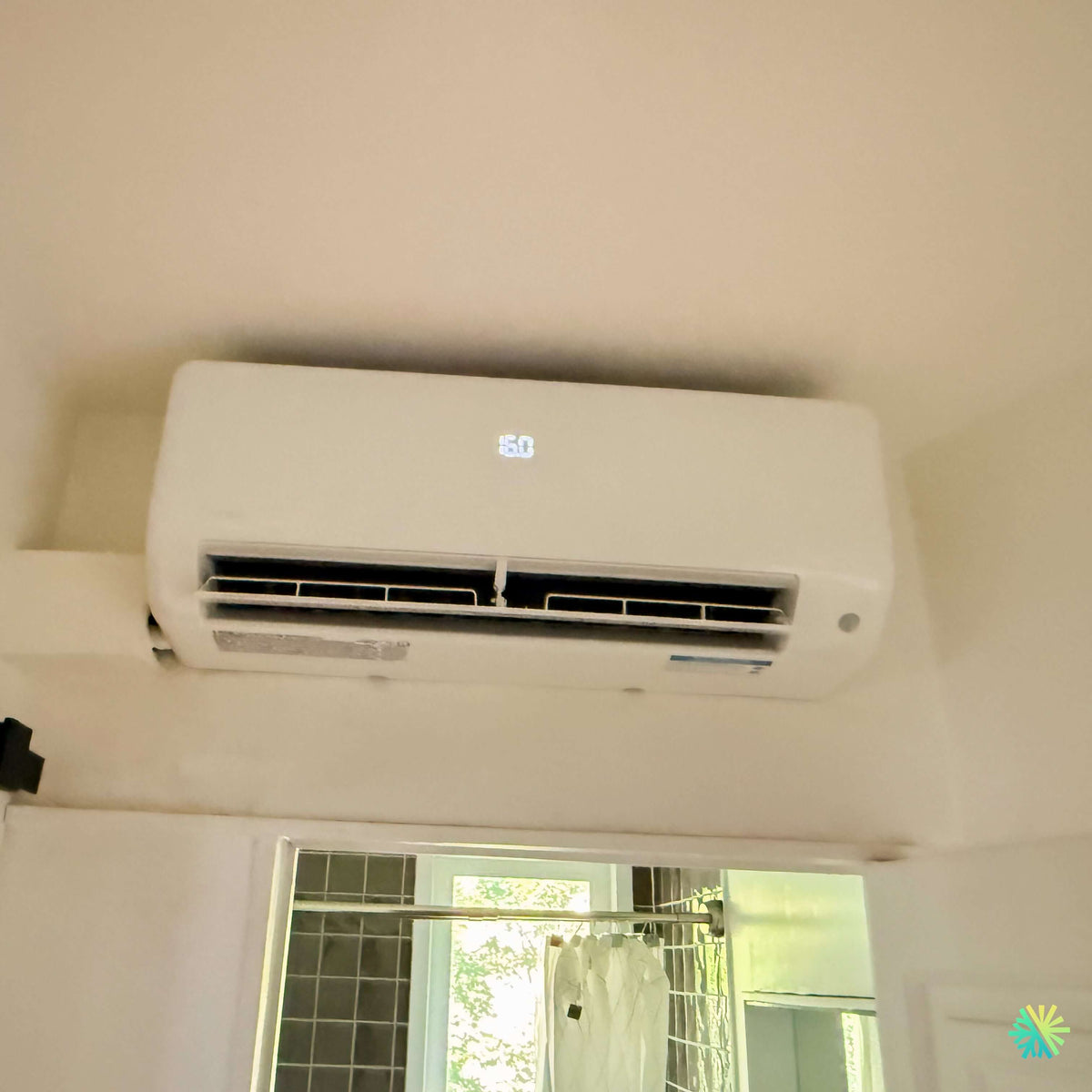

Sur la photo prise après l’installation, l’unité murale Midea est positionnée très haut sur le mur, au-dessus d’une grande ouverture intérieure, dans un espace où il aurait été difficile d’utiliser les surfaces murales inférieures sans compromettre l’aménagement de la pièce. L’appareil exploite ainsi une portion du mur qui serait autrement inutilisée, tout en conservant une zone de soufflage entièrement dégagée.
L’afficheur numérique visible au centre de l’unité indique 68, et les volets inférieurs sont ouverts, ce qui montre l’appareil en fonctionnement au moment de la photo. La configuration permet à l’air traité d’être projeté vers l’espace occupé plutôt que directement contre un meuble ou une cloison située à quelques centimètres.
Chez AirGreen, c’est exactement le type de détail que nous étudions avant une installation de thermopompe murale à Saint-Jacques-le-Mineur, Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud : où placer la tête intérieure pour obtenir une circulation d’air efficace, préserver l’espace habitable et rendre l’installation aussi discrète que possible?
La gamme de systèmes muraux Midea est justement conçue pour les installations sans conduits et comprend les séries MIDEA35, MIDEA28, MIDEA25 et MIDEA22.
Pourquoi installer l’unité aussi haut sur le mur?
Une thermopompe murale doit pouvoir aspirer l’air de la pièce par sa partie supérieure, le traiter à travers son échangeur puis le redistribuer par les volets inférieurs.
Dans cette installation de Saint-Jacques-le-Mineur, l’espace disponible au-dessus de l’ouverture constituait une zone particulièrement intéressante. L’unité ne monopolise pas un mur qui pourrait servir à un meuble, à du rangement ou à d’autres éléments d’aménagement. Sa position élevée favorise également une diffusion de l’air sur une plus grande distance.
Le fabricant prévoit justement plusieurs fonctions de gestion du débit d’air sur la série MIDEA35, notamment :
- vitesse du ventilateur réglable de 1 % à 100 %;
- oscillation horizontale;
- oscillation verticale;
- mode silencieux;
- mode Turbo;
- fonction « Follow Me »;
- mode nuit;
- chauffage à 8 °C;
- minuterie;
- nettoyage automatique;
- commande Wi-Fi;
- capteur intelligent.
Ces caractéristiques figurent parmi les fonctions annoncées pour les séries MIDEA35, 28 et 25.
La position physique de l’unité et ces possibilités de réglage doivent cependant fonctionner ensemble. Même une thermopompe dotée d’un excellent contrôle du débit d’air ne donnera pas son plein potentiel si son soufflage est bloqué par une armoire ou dirigé dans un angle sans circulation.
Le défi particulier d’une unité située au-dessus d’une ouverture
Sur cette installation, la tête intérieure se trouve dans un espace relativement étroit entre le plafond et le haut de l’ouverture.
Cela impose une planification précise.
Nous devons conserver le dégagement nécessaire au-dessus de l’appareil afin que l’air puisse entrer correctement dans l’unité. Il faut aussi suffisamment d’espace autour de la thermopompe pour permettre l’entretien, le retrait des filtres et l’accès aux composantes lorsque cela devient nécessaire.
L’alignement visuel compte également. Lorsqu’une unité est installée au-dessus d’une ouverture ou d’une porte, une différence de niveau devient rapidement visible. Nous portons donc attention à la mise à niveau de la plaque murale avant la fixation finale de la tête intérieure.
Enfin, le parcours des conduites frigorifiques, du câble de communication et du drain de condensat doit être prévu dès le départ. Ce sont des éléments invisibles sur la photo finale, mais ils déterminent en grande partie la fiabilité de l’installation.
Une installation sans conduits adaptée aux rénovations et aux bâtiments existants
L’un des grands avantages d’une thermopompe murale sans conduit est justement la possibilité d’ajouter chauffage et climatisation sans construire un réseau complet de conduits dans les murs ou les plafonds.
Midea indique que l’unité intérieure peut être raccordée à l’unité extérieure par une ouverture relativement petite, ce qui évite les travaux importants de démolition, de réparation ou de peinture associés à l’ajout de conduits traditionnels.
Dans une résidence existante de Saint-Jacques-le-Mineur, cet avantage peut être particulièrement intéressant. Nous devons souvent composer avec :
- des murs déjà aménagés;
- des plafonds finis;
- des espaces où aucun réseau de conduits n’existe;
- des configurations de pièces atypiques;
- des contraintes de mobilier;
- des murs extérieurs disponibles seulement à certains endroits.
Une thermopompe murale nous donne alors davantage de flexibilité pour construire une solution autour du bâtiment plutôt que d’imposer au bâtiment une rénovation majeure.
MIDEA35 : une série, et non une capacité de 35 000 BTU
Le nom MIDEA35 peut facilement être interprété comme une thermopompe de 35 000 BTU. Ce n’est pas le cas.
MIDEA35 désigne la série murale haut de gamme de Midea. La brochure technique actuellement fournie présente trois capacités nominales de climatisation :
| Modèle MIDEA35 | Climatisation nominale | Chauffage nominal | SEER2 | HSPF2 IV | AHRI |
|---|---|---|---|---|---|
| MSESU-H09B-2A / MO1SS-H09B-2A | 9 000 BTU/h | 12 000 BTU/h | 33,3 | 22,0 | 215471386 |
| MSESU-H12B-2A / MO1SS-H12B-2A | 12 000 BTU/h | 12 000 BTU/h | 29,4 | 14,5 | 215471387 |
| MSESU-H18B-2A / MO1SS-H18B-2A | 18 000 BTU/h | 20 000 BTU/h | 25,6 | 16,2 | 215471388 |
Ces valeurs proviennent du tableau technique de la série MIDEA35 présenté à la page 10 de la brochure Midea.
La photo de l’installation à Saint-Jacques-le-Mineur ne montre pas la plaque signalétique de façon suffisamment précise pour déterminer avec certitude lequel de ces trois couples intérieur/extérieur a été installé. Nous préférons donc ne pas attribuer artificiellement une capacité en BTU à l’appareil simplement à partir de ses dimensions visuelles.
C’est aussi une bonne leçon pour un propriétaire qui compare des soumissions : le nom de la série ne suffit pas. Il faut regarder le numéro exact de l’unité intérieure, celui de l’unité extérieure et la combinaison AHRI correspondante.
Jusqu’à 33,3 SEER2 : pourquoi l’efficacité varie selon la capacité
La MIDEA35 est annoncée avec un rendement pouvant atteindre 33,3 SEER2, mais cette valeur maximale concerne la configuration 9 000 BTU.
La version 12 000 BTU est indiquée à 29,4 SEER2, tandis que la version 18 000 BTU est donnée à 25,6 SEER2. Les valeurs HSPF2 changent également selon le modèle.
C’est une distinction importante lorsqu’on compare deux thermopompes à Saint-Jacques-le-Mineur ou ailleurs sur la Rive-Sud.
Un chiffre imprimé en gros sur une brochure représente souvent le rendement maximal de toute une série. La performance exacte de l’équipement installé doit toujours être vérifiée à partir de la combinaison précise des unités.
La technologie à vitesse variable améliore le confort dans une pièce occupée
La série Midea utilise une technologie de compresseur à vitesse variable. Plutôt que de fonctionner uniquement à pleine capacité puis de s’arrêter complètement, le système peut moduler son fonctionnement selon la demande.
Midea explique que cette modulation réduit les variations de température et contribue à maintenir une ambiance plus stable qu’avec un fonctionnement conventionnel marche-arrêt.
Dans un espace comme celui photographié à Saint-Jacques-le-Mineur, cela signifie que la thermopompe peut travailler progressivement pour maintenir la consigne plutôt que d’envoyer continuellement de grands cycles d’air chaud ou froid.
Cette façon de fonctionner améliore particulièrement le confort lorsque l’unité dessert une zone utilisée quotidiennement.
Un contrôle très précis du ventilateur intérieur
Midea annonce jusqu’à 100 niveaux de réglage du volume d’air pour ses unités murales, ainsi que le contrôle à distance par l’application SmartHome et le Wi-Fi lorsque la fonction est disponible.
Cette possibilité est particulièrement intéressante avec une installation élevée comme celle-ci.
Lorsqu’un appareil est installé près du plafond, nous pouvons orienter ses volets et ajuster sa vitesse pour favoriser une circulation progressive de l’air dans la pièce. Le propriétaire peut ensuite adapter le débit selon les conditions :
Pour une demande rapide
Une vitesse plus élevée ou le mode Turbo peut aider à atteindre plus rapidement la température souhaitée.
Pour maintenir la température
Une vitesse modérée ou basse permet généralement un fonctionnement plus discret une fois la pièce stabilisée.
Pour la nuit
Le mode nuit et les vitesses réduites sont plus adaptés lorsque le niveau sonore devient prioritaire.
Une thermopompe conçue pour fonctionner jusqu’à -30 °C
Pour le climat de Saint-Jacques-le-Mineur, la performance hivernale est évidemment un critère central.
La série MIDEA35 est donnée pour fonctionner en chauffage jusqu’à -30 °C. Elle est également identifiée Cold Climate V6.1 et utilise le réfrigérant R-454B.
Sa plage publiée de fonctionnement en chauffage va de -30 °C à 24 °C.
Il est toutefois important de ne pas confondre « fonctionnement jusqu’à -30 °C » avec « maintien de la capacité nominale jusqu’à -30 °C ».
Comme pour toute thermopompe, la puissance disponible et l’efficacité évoluent avec la température extérieure. Le dimensionnement doit donc être établi en fonction des besoins thermiques réels du bâtiment.
Chez AirGreen, nous ne sélectionnons pas simplement une capacité en appliquant une règle approximative au nombre de pieds carrés. Nous regardons notamment la configuration des espaces, l’isolation, les fenêtres, les pertes thermiques et la manière dont l’air peut circuler d’une pièce à l’autre.
Les détails techniques derrière une installation MIDEA35 fiable à Saint-Jacques-le-Mineur
Le drainage est particulièrement important avec une unité installée en hauteur
En climatisation et en déshumidification, l’unité intérieure retire de l’humidité de l’air. Cette humidité devient de l’eau condensée sur l’échangeur, puis doit être évacuée par le drain.
Avec une installation située au-dessus d’une ouverture intérieure, nous devons particulièrement bien planifier ce parcours.
Un drainage par gravité doit conserver une pente adaptée. Une mauvaise pente, un tuyau pincé ou une évacuation mal positionnée peut provoquer un refoulement ou une fuite d’eau à l’intérieur.
Le client voit surtout la tête murale terminée. De notre côté, nous devons penser à ce qui se passe derrière l’appareil et dans le mur pendant plusieurs années.
Les conduites frigorifiques changent selon la MIDEA35 sélectionnée
Les modèles 9 000 et 12 000 BTU utilisent des conduites de 1/4 po liquide et 3/8 po gaz. La configuration 18 000 BTU exige quant à elle 3/8 po liquide et 5/8 po gaz.
La longueur maximale publiée est de 82 pieds pour les configurations 9 000 et 12 000 BTU, et de 164 pieds pour la 18 000 BTU.
Ce détail devient important lors d’un remplacement.
Nous rencontrons régulièrement des installations existantes où un propriétaire souhaite conserver les anciennes conduites. Avant de dire oui, il faut vérifier :
- leur diamètre;
- leur état;
- leur longueur;
- leur compatibilité avec le nouvel appareil;
- la façon dont elles ont été installées;
- leur accessibilité pour les essais d’étanchéité.
Une nouvelle thermopompe ne doit jamais être choisie uniquement parce que ses raccords « semblent entrer » sur une ancienne installation.
Le R-454B demande une installation adaptée aux équipements A2L
La MIDEA35 fonctionne au R-454B, un réfrigérant de classe A2L.
La brochure indique également un capteur de détection de fuite de réfrigérant A2L et, pour les séries MIDEA35, 28 et 25, un système de dispersion associé.
Pour nous, cela signifie que les procédures d’installation doivent suivre les exigences prévues pour cette génération d’équipements.
La préparation des conduites, l’étanchéité, le tirage au vide, les connexions et la mise en service ne sont pas des étapes secondaires. Ce sont elles qui séparent une machine simplement fixée au mur d’un système CVAC installé correctement.
Niveau sonore : particulièrement important pour une unité proche des espaces de vie
La tête intérieure MIDEA35 est conçue pour fonctionner à faible niveau sonore lorsque sa vitesse diminue.
Selon la capacité, la documentation indique des niveaux intérieurs pouvant descendre jusqu’à 19 dB(A) sur les modèles 9 000 et 12 000 BTU et jusqu’à 16 dB(A) sur la configuration 18 000 BTU dans les conditions spécifiées par le fabricant.
Dans une pièce où l’unité est visible et relativement proche des occupants, ce type de fonctionnement à basse vitesse peut être particulièrement apprécié.
Il faut toutefois distinguer le bruit propre de l’appareil des vibrations pouvant provenir d’une mauvaise installation. Une tête intérieure correctement fixée, nivelée et raccordée évite les petits bruits parasites qui deviennent beaucoup plus perceptibles le soir.
Une conception qui simplifie aussi l’entretien CVAC
Une thermopompe murale fonctionne en faisant passer continuellement l’air de la pièce à travers l’unité. Les filtres et les composantes internes accumulent donc graduellement poussière et contaminants.
La série MIDEA35 prévoit des filtres lavables et une roue de ventilation amovible, conçue pour permettre un nettoyage plus approfondi de l’intérieur de l’unité.
Cette caractéristique est utile à long terme.
Un entretien CVAC ne devrait pas se limiter à passer rapidement un aspirateur sur les filtres. Selon l’état de l’appareil, l’évaporateur, la turbine, le bac de condensat et le drainage peuvent également avoir besoin d’attention.
Le fait que cette unité soit installée en hauteur souligne aussi pourquoi nous pensons à l’accessibilité future dès le chantier initial.
Fonction « Follow Me » : une température mesurée plus près de l’utilisateur
Une caractéristique particulièrement pertinente dans les espaces où la température n’est pas parfaitement uniforme est la fonction « Follow Me ».
La documentation Midea indique que le capteur situé dans la télécommande peut mesurer la température ambiante et permettre à l’unité d’ajuster son fonctionnement en fonction de cette mesure.
C’est intéressant lorsque la tête intérieure est placée près du plafond, car la température près de l’unité peut être différente de celle ressentie plus bas dans la pièce.
L’air chaud monte naturellement. En hiver, un capteur situé uniquement dans l’unité pourrait donc percevoir une température légèrement différente de celle ressentie par les occupants. La fonction « Follow Me » donne une possibilité supplémentaire de gérer cette situation.
Ce que nous recommandons aux propriétaires avant une installation similaire
Pour une thermopompe murale à Saint-Jacques-le-Mineur, Longueuil, Montréal, Laval, sur la Rive Nord ou la Rive Sud, plusieurs vérifications simples peuvent prévenir des problèmes futurs.
-
Ne choisissez pas l’emplacement uniquement selon l’esthétique.
Il faut prévoir l’aspiration d’air, le soufflage, le drain, les conduites et l’entretien. -
Ne choisissez pas la capacité uniquement selon les pieds carrés.
L’isolation, la distribution des pièces et les pertes thermiques sont tout aussi importantes. -
Vérifiez les numéros de modèle exacts.
MIDEA35 est une série; les capacités et rendements varient selon la combinaison choisie. -
Pensez à l’entretien avant de fixer l’unité.
Un appareil impossible à ouvrir correctement devient beaucoup plus difficile à nettoyer. -
Ne négligez pas le drainage.
Une thermopompe parfaitement fonctionnelle peut tout de même provoquer des dégâts si son drain de condensat est mal conçu. -
Vérifiez la combinaison AHRI pour toute demande de programme d’aide financière.
Les références AHRI indiquées pour la gamme MIDEA35 sont 215471386, 215471387 et 215471388 selon la capacité.
Subventions : ne jamais se fier uniquement au nom MIDEA35
La certification Cold Climate V6.1 et les numéros AHRI de la MIDEA35 sont des renseignements importants lorsqu’un propriétaire souhaite vérifier une éventuelle admissibilité à un programme de subvention.
Cependant, la brochure Midea ne donne pas de montant de subvention pour cette installation particulière de Saint-Jacques-le-Mineur.
Nous devons donc vérifier le couple exact unité intérieure/unité extérieure, le numéro AHRI correspondant et les critères du programme applicable au moment de la demande.
C’est une distinction importante : deux thermopompes portant le même nom commercial peuvent ne pas avoir exactement le même rendement ni la même référence AHRI.
Une garantie résidentielle intéressante, mais qui doit toujours être validée selon les conditions applicables
La brochure Midea présente pour le secteur résidentiel une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre.
Comme pour toute garantie de fabricant, l’enregistrement de l’appareil et les conditions applicables doivent être vérifiés au moment de l’achat.
Nous recommandons toujours de conserver :
- la facture d’installation;
- le numéro de série de l’unité intérieure;
- le numéro de série de l’unité extérieure;
- les numéros de modèle;
- les documents d’enregistrement;
- la combinaison AHRI lorsqu’elle est pertinente.
Ce que cette installation à Saint-Jacques-le-Mineur illustre particulièrement bien
L’aspect le plus intéressant de ce projet n’est pas seulement la fiche technique de la MIDEA MIDEA35. C’est son intégration dans un espace réel.
Sur la photo, l’unité intérieure occupe précisément la portion supérieure du mur au-dessus d’une ouverture. Elle conserve l’espace inférieur libre, son soufflage n’est pas bloqué et son afficheur reste visible depuis la pièce.
C’est le type d’installation où quelques pouces peuvent changer le résultat.
Trop haute, et l’accès pour l’entretien pourrait devenir inutilement difficile. Trop basse, et elle empiéterait sur l’ouverture. Trop près du plafond, son aspiration pourrait être limitée. Mal centrée, l’ensemble semblerait improvisé.
Notre travail consiste donc à trouver ce point d’équilibre avant de percer et de fixer quoi que ce soit.
AirGreen : des installations de thermopompes adaptées au bâtiment, pas seulement au catalogue
Nous installons des thermopompes murales Midea et d’autres systèmes CVAC à Saint-Jacques-le-Mineur, Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.
Nous considérons le choix de l’équipement et le choix de son emplacement comme deux parties du même travail.
Une excellente thermopompe mal dimensionnée ou mal positionnée peut donner un résultat décevant. À l’inverse, un équipement sélectionné selon les besoins réels du bâtiment et installé avec une attention particulière au débit d’air, au drainage, aux conduites et à l’accessibilité peut offrir un confort beaucoup plus cohérent.
Cette installation de la MIDEA35 à Saint-Jacques-le-Mineur en est un bon exemple : une unité intérieure intégrée dans un espace mural restreint, placée au-dessus d’une ouverture sans sacrifier la zone habitable, et mise en service pour fournir chauffage et climatisation à partir d’un emplacement qui exploite intelligemment l’architecture existante.
