Une installation extérieure sur support mural pensée pour protéger la thermopompe et libérer le passage
À Havelock, en Montérégie, nous avons installé une thermopompe murale Fujitsu AIRSTAGE Altair 700 dans une configuration extérieure qui montre bien pourquoi le positionnement du condenseur mérite autant d’attention que le choix de l’appareil lui-même.

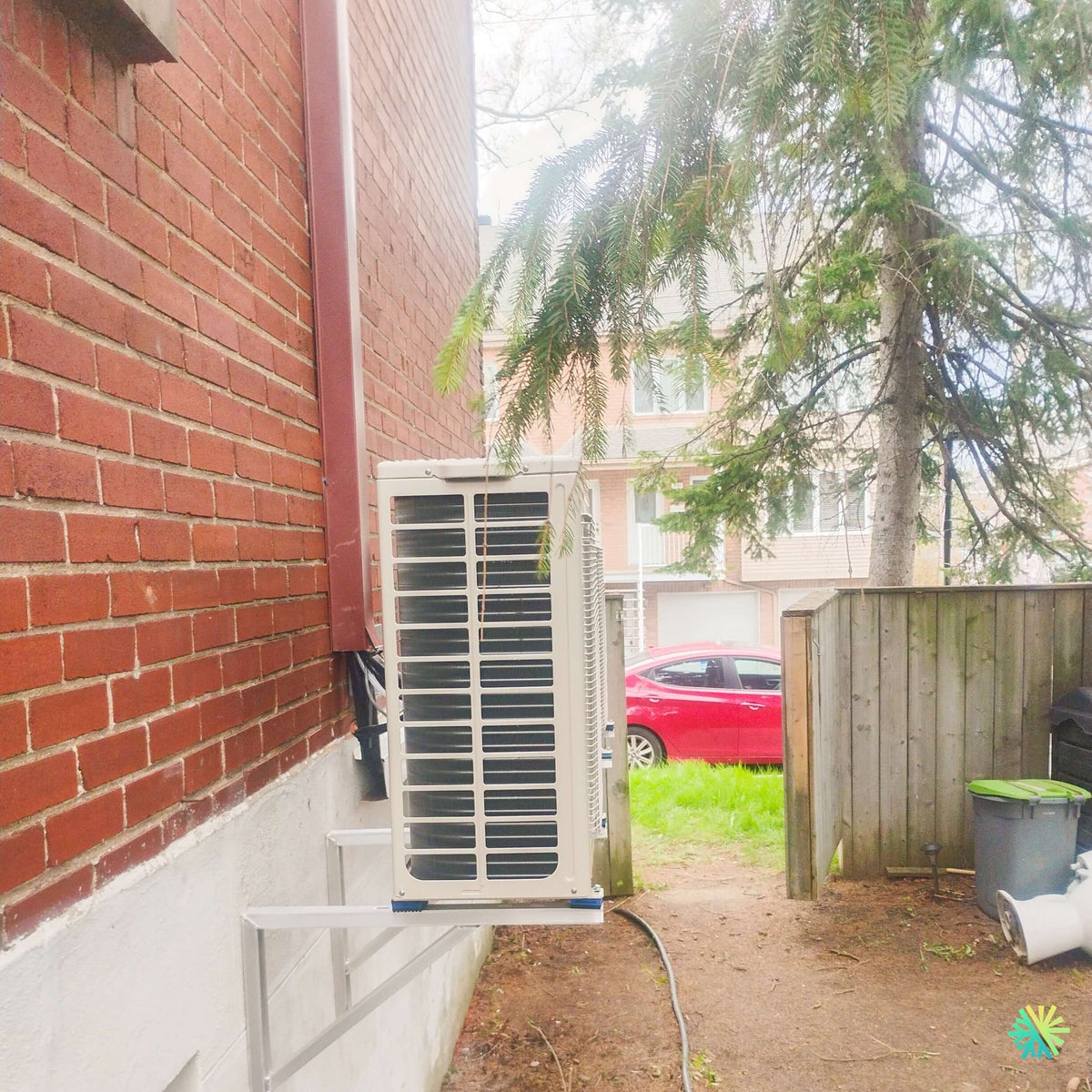

Sur cette installation, l’unité extérieure a été fixée sur un support mural métallique robuste, directement contre le bâtiment de brique, plutôt que déposée au niveau du sol. L’espace disponible était relativement étroit : mur de maçonnerie d’un côté, passage extérieur de l’autre, végétation mature à proximité et circulation à préserver autour de la propriété. Dans ce contexte, une installation au sol aurait occupé inutilement une partie du passage et aurait placé la thermopompe beaucoup plus près de la terre, de l’humidité et des débris.
Nous avons donc privilégié une configuration verticale, propre et fonctionnelle. Le condenseur est surélevé, bien dégagé du sol et positionné de façon à conserver l’accès au côté du bâtiment.
Cette photo résume à elle seule plusieurs éléments importants d’une installation CVAC professionnelle : choix de l’emplacement, stabilité mécanique, dégagement autour du condenseur, gestion des conduites, protection contre les conditions extérieures et accessibilité pour les futurs entretiens.
Pourquoi installer l’unité extérieure sur un support mural?
Dans une propriété à Havelock, comme ailleurs sur la Rive Sud de Montréal, le terrain disponible autour du bâtiment n’est pas toujours parfaitement adapté à une thermopompe installée sur une dalle.
Le support mural peut devenir particulièrement avantageux lorsqu’il faut :
- conserver un passage dégagé;
- maintenir l’unité loin de la terre et de la boue;
- limiter l’exposition à l’accumulation de feuilles;
- protéger le condenseur contre certaines accumulations de neige;
- éviter de créer une base permanente dans un espace étroit;
- positionner l’unité à une hauteur pratique pour l’entretien;
- éloigner l’équipement d’une zone où l’eau de surface peut s’accumuler.
Sur la photo de notre projet à Havelock, on remarque que la Fujitsu Altair 700 est placée suffisamment haut pour que sa base ne soit pas en contact avec le terrain. Le support utilise deux bras métalliques triangulés qui reprennent le poids de l’appareil et le transmettent au bâtiment.
L’installation d’un support mural ne consiste cependant pas simplement à visser deux équerres contre une façade. La nature du mur, les points d’ancrage, le poids du condenseur, les vibrations et les dégagements exigés doivent tous être pris en compte.
Une unité extérieure compacte adaptée aux endroits restreints
La Fujitsu AIRSTAGE Altair 700 est particulièrement intéressante dans ce genre de configuration parce que son unité extérieure demeure compacte.
Pour les modèles 09KMAS1 et 12KMAS1 présentés dans la documentation Fujitsu, l’unité extérieure mesure environ :
- 21 5/16 po de hauteur;
- 31 7/16 po de largeur;
- 11 7/16 po de profondeur;
- pour un poids net d’environ 71 lb.
Ces dimensions contribuent à réduire l’encombrement lorsqu’on travaille dans une cour latérale, un passage étroit ou une zone située entre deux bâtiments. La fiche technique Fujitsu confirme également que les deux versions de cette série utilisent une unité extérieure de format identique.
Dans le projet photographié à Havelock, ce faible encombrement était particulièrement utile : le condenseur reste près du mur sans empiéter exagérément sur la zone de circulation.
Ne pas confondre installation compacte et manque de dégagement
Une erreur fréquente consiste à vouloir cacher complètement une unité extérieure derrière une clôture, sous une galerie, entre des objets ou au milieu d’une végétation dense.
Une thermopompe doit respirer.
Le condenseur échange de grandes quantités d’air avec l’extérieur. Un dégagement inadéquat autour de ses prises et sorties d’air peut nuire au transfert thermique et augmenter inutilement les contraintes de fonctionnement.
Dans ce projet, la présence de l’arbre à proximité fait justement partie des éléments que nous devons considérer. Les branches visibles au-dessus et autour de la zone d’installation ne doivent pas devenir une obstruction permanente devant l’échangeur ou le ventilateur.
La végétation demande également une certaine surveillance après l’installation. Un arbre continue de pousser, contrairement au condenseur qui demeure au même endroit. Les propriétaires devraient donc vérifier périodiquement que les branches, feuilles ou aiguilles ne réduisent pas le dégagement autour de l’appareil.
Fujitsu Altair 700 : les caractéristiques techniques qui comptent réellement dans une installation résidentielle
Deux capacités nominales : 9 000 et 12 000 BTU/h
La gamme Fujitsu AIRSTAGE Altair 700 décrite dans la fiche technique comprend deux systèmes simple zone :
- ASUH09KMAS avec AOUH09KMAS1, pour une climatisation nominale de 9 000 BTU/h;
- ASUH12KMAS avec AOUH12KMAS1, pour une climatisation nominale de 12 000 BTU/h.
En chauffage, leurs capacités nominales sont respectivement de 12 000 BTU/h et 14 000 BTU/h.
La version 9 000 BTU peut moduler sa capacité de climatisation d’environ 3 100 à 12 100 BTU/h et sa capacité de chauffage d’environ 2 800 à 14 500 BTU/h. La version 12 000 BTU offre une plage de climatisation de 3 100 à 13 800 BTU/h et une plage de chauffage de 2 800 à 15 000 BTU/h.
Cette modulation est rendue possible par le compresseur Inverter.
Pourquoi la modulation Inverter améliore le confort
Dans une habitation, la demande thermique change continuellement.
Une pièce exposée au soleil peut avoir besoin de plus de climatisation vers 15 h qu’à 9 h. En automne, la différence entre la température intérieure et extérieure peut être faible. En soirée, les besoins diminuent encore.
La technologie Inverter permet à la thermopompe de moduler son fonctionnement plutôt que de fonctionner constamment selon une logique marche-arrêt à pleine capacité.
Pour les occupants, cela se traduit généralement par une température plus stable et un fonctionnement mieux adapté à la charge réelle de la pièce.
C’est également pourquoi le dimensionnement reste essentiel. Chez AirGreen, nous évitons de recommander automatiquement la machine ayant le plus grand nombre de BTU. Une thermopompe correctement dimensionnée est souvent plus intéressante qu’une unité inutilement surdimensionnée.
Jusqu’à 30,0 SEER2 selon la capacité
Sur le plan énergétique, l’Altair 700 présente des valeurs élevées.
La fiche technique indique :
- SEER2 de 30,0 pour la version 9 000 BTU;
- SEER2 de 27,5 pour la version 12 000 BTU.
Les deux systèmes sont également présentés avec des classifications ENERGY STAR, incluant les désignations indiquées par Fujitsu pour les appareils de climatisation et de chauffage certifiés.
Le rendement énergétique est particulièrement important pour les propriétaires qui comparent différentes thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud. Il ne faut toutefois jamais considérer une cote énergétique isolément. La qualité de l’installation, le dimensionnement, l’isolation de la maison et les réglages utilisés influencent tous la consommation réelle.
Chauffage jusqu’à -15 °C selon la plage de fonctionnement annoncée
Pour cette série précise, Fujitsu indique une plage de fonctionnement en chauffage allant de -15 °C à 24 °C.
En climatisation, la plage annoncée s’étend de -10 °C à 50 °C.
Ce point est important au Québec.
Toutes les thermopompes ne sont pas conçues pour les mêmes températures extérieures, et deux appareils qui semblent similaires visuellement peuvent avoir des performances très différentes en janvier.
Dans un projet à Havelock, nous devons donc considérer le rôle exact de l’appareil dans le chauffage de la propriété. Est-il destiné à chauffer principalement une zone? Existe-t-il un chauffage électrique complémentaire? Quelle est la distribution des pièces? Quel est le niveau d’isolation?
La sélection d’une thermopompe murale ne devrait jamais reposer uniquement sur le prix ou le nombre de BTU.
Réfrigérant R-32 : un changement important par rapport au R-410A
L’Altair 700 utilise du réfrigérant R-32.
Selon la documentation Fujitsu, le potentiel de réchauffement global présenté pour le R-32 est de 675, comparativement à 2 088 pour le R-410A, soit une réduction annoncée de 68 %.
Pour nous, cela signifie également qu’une installation doit être réalisée avec des méthodes et des équipements compatibles avec le réfrigérant utilisé.
Le travail frigorifique comprend notamment :
- la préparation correcte des conduites;
- les raccordements;
- le contrôle de l’étanchéité;
- la mise sous vide;
- la validation des paramètres de fonctionnement;
- la mise en service finale.
Le fait qu’une thermopompe soit compacte ne rend pas ces étapes moins importantes.
Tuyauterie frigorifique 1/4 po et 3/8 po
La documentation de la Fujitsu Altair 700 indique, pour les deux capacités présentées :
- 1/4 po pour la ligne liquide;
- 3/8 po pour la ligne gaz.
La longueur minimale de tuyauterie indiquée est de 10 pi, alors que la longueur maximale peut atteindre 66 pi. La différence verticale maximale est de 49 pi.
Cette marge apporte une flexibilité appréciable lorsqu’il faut éloigner le condenseur de l’unité intérieure pour des raisons architecturales.
Dans le cas de cette installation à Havelock, l’unité extérieure est située directement le long du mur du bâtiment, ce qui favorise un cheminement propre des raccordements tout en maintenant l’appareil dans une zone relativement discrète.
Un détail visible sur la photo : la finition des conduites compte aussi
On remarque derrière l’unité extérieure les différentes liaisons nécessaires au fonctionnement du système.
Dans une installation bien planifiée, nous cherchons à regrouper et protéger autant que possible les éléments qui relient l’unité intérieure à l’unité extérieure : tuyauterie frigorifique, câblage et drain selon la configuration.
L’objectif n’est pas uniquement esthétique.
Une bonne disposition réduit les risques de détérioration mécanique, facilite l’entretien et évite qu’un excès de conduites libres ne devienne gênant dans un passage extérieur.
Dans les projets réalisés à Montréal, Laval, Longueuil et sur la Rive Sud, nous rencontrons souvent des bâtiments où les passages latéraux sont très étroits. La finition extérieure devient alors particulièrement importante puisque chaque élément saillant peut gêner les occupants.
Alimentation électrique 208-230 V et disjoncteur de 15 A
Les modèles 09KMAS1 et 12KMAS1 sont indiqués pour une alimentation 208 à 230 V, 60 Hz, monophasée, avec un disjoncteur de 15 A dans la fiche Fujitsu.
La consommation nominale en climatisation est donnée à environ :
- 0,55 kW pour le 9 000 BTU;
- 0,89 kW pour le 12 000 BTU.
En chauffage, les valeurs nominales indiquées sont respectivement d’environ 0,76 kW et 0,95 kW.
Ces chiffres sont utiles lorsqu’on planifie l’installation électrique, mais nous vérifions toujours la plaque signalétique du système réellement livré sur le chantier avant de finaliser le raccordement.
Une thermopompe silencieuse à l’intérieur comme à l’extérieur
Le confort sonore est particulièrement important dans une propriété où l’unité extérieure se trouve près d’un passage, d’une cour ou de maisons voisines.
Selon Fujitsu, le niveau sonore extérieur est indiqué à :
- 44 dB(A) en climatisation et 47 dB(A) en chauffage pour le système 9 000 BTU;
- 48 dB(A) en climatisation et 50 dB(A) en chauffage pour le système 12 000 BTU.
À l’intérieur, le niveau sonore peut descendre jusqu’à 19 dB(A) en mode calme en climatisation.
L’emplacement du condenseur reste néanmoins déterminant. Même un appareil silencieux peut devenir gênant s’il est installé directement sous une fenêtre de chambre ou sur une structure qui transmet fortement les vibrations.
Pourquoi la qualité du support mural est essentielle
Une unité extérieure contient un compresseur et un ventilateur en rotation. Même lorsqu’elle est silencieuse, elle génère de légères vibrations.
Le support doit donc être suffisamment rigide pour empêcher les mouvements excessifs et demeurer stable durant les cycles de fonctionnement.
Sur cette installation de Havelock, le condenseur repose sur des bras métalliques horizontaux reliés à une structure triangulée. Cette géométrie permet de mieux soutenir la charge tout en gardant la zone située sous la machine entièrement libre.
Nous portons également attention au nivellement. Une thermopompe extérieure doit être installée de façon stable afin de fonctionner conformément aux exigences du fabricant et de permettre une gestion adéquate de l’eau produite notamment lors des cycles de dégivrage.
Laisser de l’espace sous la machine : particulièrement pertinent au Québec
L’un des principaux avantages de la configuration visible ici est la hauteur disponible sous le condenseur.
Lorsqu’une thermopompe fonctionne en chauffage durant l’hiver, l’unité extérieure doit périodiquement effectuer un cycle de dégivrage. De l’eau peut alors s’écouler autour ou sous la machine.
Si l’appareil est presque directement au niveau du sol, cette eau peut geler et contribuer à créer une accumulation de glace sous l’unité.
Un appareil surélevé offre beaucoup plus d’espace pour gérer ce phénomène et le maintenir éloigné de la neige au sol.
Cela ne signifie pas qu’un support mural est automatiquement la bonne solution dans chaque projet. Sur certaines façades ou certains types de structures, une base au sol bien conçue peut être préférable. Nous choisissons le type de support selon les conditions réelles du chantier.
Les erreurs à éviter autour d’une unité extérieure comme celle-ci
Cette installation permet de rappeler plusieurs bonnes pratiques particulièrement utiles pour les propriétaires :
- Ne pas empiler d’objets devant le condenseur. Le débit d’air doit demeurer dégagé.
- Tailler la végétation lorsqu’elle commence à approcher l’appareil.
- Ne pas enfermer la thermopompe dans un caisson décoratif trop serré.
- Éviter que des feuilles et aiguilles s’accumulent dans l’échangeur extérieur.
- Ne pas bloquer la zone sous l’unité, particulièrement en hiver.
- Faire vérifier un support qui devient lâche, déformé ou anormalement bruyant.
- Éviter de diriger les eaux de gouttière vers le condenseur.
Dans la photo de Havelock, l’environnement végétal est précisément un élément à surveiller au fil des saisons. Quelques branches aujourd’hui peuvent devenir une masse végétale beaucoup plus importante quelques années plus tard.
Entretien de la Fujitsu Altair 700
À l’intérieur, Fujitsu indique un filtre lavable. Un nettoyage périodique des filtres permet de préserver le débit d’air et de limiter l’accumulation de poussière sur l’évaporateur.
À l’extérieur, l’entretien doit notamment porter sur :
- la propreté de l’échangeur;
- l’absence d’obstruction;
- l’état du support;
- les vibrations inhabituelles;
- le drainage;
- l’état des raccordements visibles;
- les signes de détérioration ou d’accumulation de débris.
Un entretien CVAC n’a pas seulement pour objectif de nettoyer la machine. Il permet également de détecter des problèmes avant qu’ils deviennent plus coûteux.
Wi-Fi intégré et contrôle par l’application AIRSTAGE
La série Altair 700 comprend également une connectivité Wi-Fi intégrée, permettant une surveillance et un contrôle à distance par l’intermédiaire de l’application mobile AIRSTAGE.
La documentation mentionne également une plateforme de contrôle compatible avec plusieurs interfaces supplémentaires ainsi qu’avec des solutions BACnet et Modbus à l’aide des accessoires appropriés.
Pour un propriétaire résidentiel, l’intérêt principal demeure toutefois la possibilité de gérer plus facilement les réglages quotidiens du système.
Une installation qui met en valeur autant la machine que le travail autour de la machine
La Fujitsu AIRSTAGE Altair 700 possède des caractéristiques techniques intéressantes : efficacité élevée, compresseur Inverter, R-32, Wi-Fi intégré, format compact et fonctionnement silencieux.
Mais une thermopompe ne peut offrir de bonnes performances que si son installation lui permet de fonctionner correctement.
Notre projet à Havelock en est un exemple concret. Le défi n’était pas simplement de fixer un condenseur quelque part à l’extérieur. Il fallait utiliser intelligemment un espace étroit, conserver le passage fonctionnel, surélever la machine et assurer une installation stable le long de la façade de brique.
Le support mural répond ici directement aux contraintes du bâtiment.
AirGreen : installation de thermopompes Fujitsu à Havelock et dans le Grand Montréal
Chez AirGreen, nous réalisons des installations de thermopompes murales Fujitsu et d’autres systèmes de chauffage et de climatisation à Havelock, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Chaque chantier présente ses propres particularités : façade de brique, fondation de béton, balcon, cour étroite, végétation, distance entre l’unité intérieure et extérieure, contraintes électriques ou exigences esthétiques.
Notre travail consiste à réunir toutes ces variables dans une installation cohérente.
Dans ce projet de Fujitsu Altair 700 à Havelock, la solution retenue permet d’obtenir une unité extérieure compacte, surélevée et bien intégrée au côté du bâtiment, tout en conservant le terrain disponible autour de la maison.
C’est précisément dans ce type de détail que se joue la différence entre simplement poser une thermopompe et réaliser une installation CVAC durable, pratique et adaptée au bâtiment.
