Installation d’une thermopompe murale Fujitsu AIRSTAGE Altair 700 à Howick, en Montérégie

Une Fujitsu Altair 700 installée avec précision dans une pièce à plafond incliné à Howick

À Howick, nous avons réalisé une installation de thermopompe murale Fujitsu AIRSTAGE Altair 700 dans une pièce dont l’architecture imposait plusieurs contraintes intéressantes : plafond incliné, fenêtre occupant une grande partie du mur disponible, espace limité au-dessus de l’ouverture et présence d’un ventilateur de plafond à proximité.

Ce type de configuration est très différent d’un simple mur rectangulaire entièrement dégagé. Le choix de l’emplacement de l’unité intérieure doit tenir compte à la fois de la circulation de l’air, des dégagements nécessaires autour de l’appareil, de l’accès futur pour l’entretien CVAC, de la structure du bâtiment et de l’intégration visuelle dans la pièce.

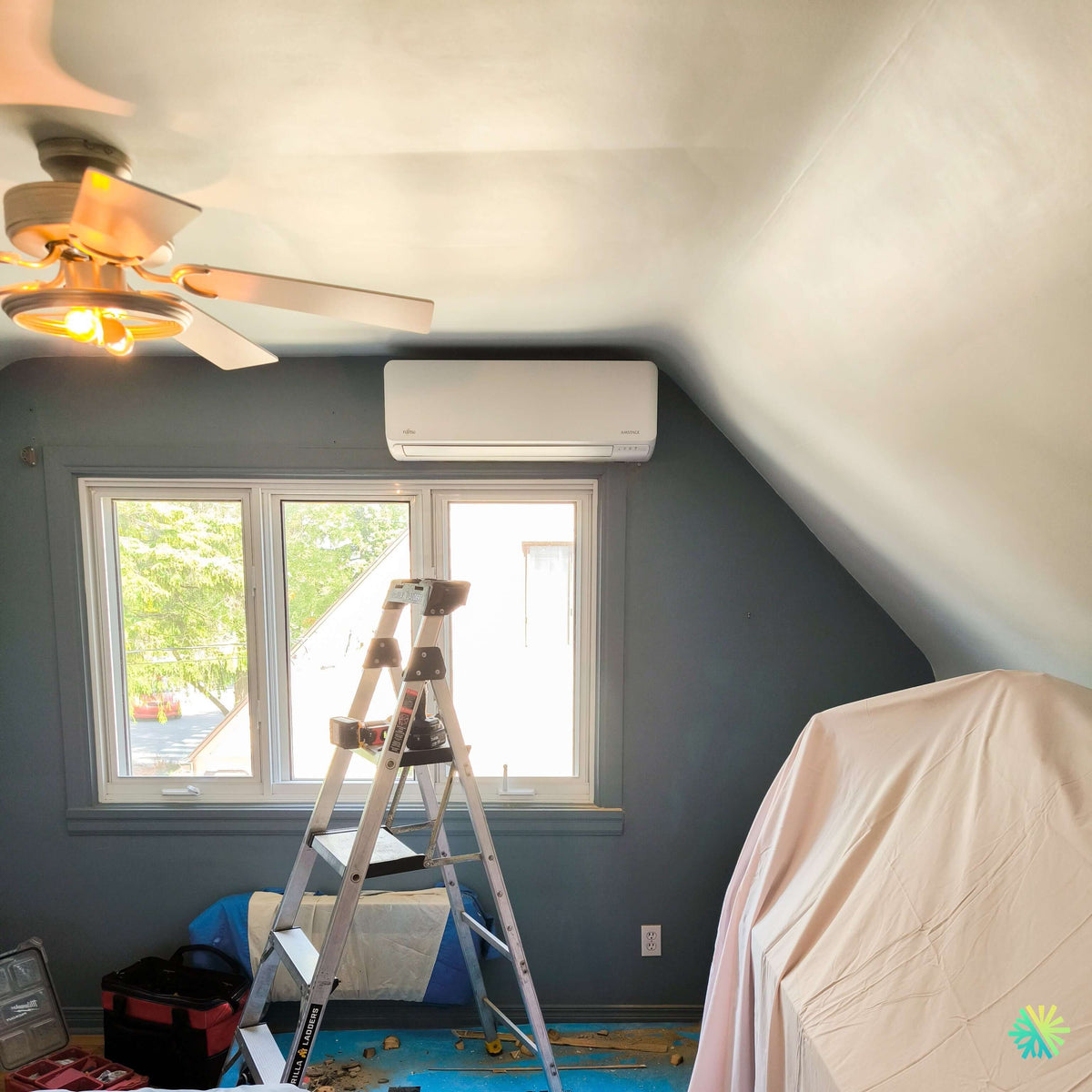

La photo prise pendant notre intervention montre clairement le résultat : l’unité intérieure Fujitsu AIRSTAGE a été positionnée au-dessus de la grande fenêtre, dans la partie verticale du mur, juste avant la pente du plafond. Cet emplacement permet d’exploiter efficacement un espace autrement difficile à utiliser tout en gardant le plancher et les murs principaux libres pour l’ameublement.

Pour nos techniciens, le défi n’était donc pas simplement de « poser une thermopompe ». Il fallait déterminer exactement où installer l’appareil afin qu’il puisse distribuer l’air correctement malgré la géométrie particulière de la pièce.

Pourquoi l’emplacement au-dessus de la fenêtre était particulièrement logique

Dans cette pièce de Howick, la grande fenêtre occupe presque toute la largeur du mur. Sur la droite, le plafond descend fortement, ce qui réduit considérablement la hauteur disponible. À gauche, le ventilateur de plafond et sa zone de balayage devaient également être pris en considération.

Nous avons donc utilisé la portion de mur disponible au-dessus de la fenêtre, où l’unité peut souffler directement vers l’espace habitable.

Cette décision présente plusieurs avantages.

D’abord, l’unité reste relativement centrale par rapport à la pièce. Une thermopompe murale fonctionne beaucoup mieux lorsque son jet d’air peut traverser une bonne partie de l’espace plutôt que d’être immédiatement bloqué par une cloison, une armoire ou une surface inclinée.

Ensuite, l’installation au-dessus de la fenêtre évite de sacrifier un mur qui pourrait être nécessaire pour un meuble, une télévision, une bibliothèque ou un rangement.

Enfin, dans une pièce située sous un toit ou présentant des plafonds inclinés, les accumulations de chaleur peuvent être importantes en été. L’air chaud monte naturellement vers les parties supérieures de la pièce. Une unité murale installée en hauteur peut donc intervenir directement dans cette zone où la chaleur tend à s’accumuler.

Une installation qui demande davantage de précision qu’un mur standard

Un mur avec plafond incliné laisse beaucoup moins de marge d’erreur.

Si l’appareil avait été installé quelques pouces trop haut, le dégagement avec le plafond aurait pu devenir insuffisant. Trop à droite, la proximité de la pente aurait pu nuire à la circulation d’air et compliquer l’accès au filtre ou au boîtier. Trop à gauche, il aurait fallu considérer davantage la proximité du ventilateur.

Nous avons donc recherché un équilibre entre :

• la circulation de l’air;
• l’espace au-dessus de l’unité;
• l’accès pour le nettoyage des filtres;
• la possibilité d’ouvrir correctement le panneau avant;
• l’alignement visuel avec la fenêtre;
• le parcours de la tuyauterie frigorifique;
• le drainage des condensats;
• et les contraintes structurelles du mur.

La photographie de chantier montre d’ailleurs l’environnement réel de l’installation : escabeau professionnel, outils au sol et mobilier protégé durant les travaux. Ce sont ces détails de chantier qui rappellent qu’une installation CVAC bien exécutée demande une préparation soigneuse de la pièce, surtout lorsqu’on travaille dans un espace déjà aménagé.

Fujitsu AIRSTAGE Altair 700 : deux capacités dans cette série

La documentation Fujitsu fournie pour cette installation présente deux systèmes simple zone de la série Altair 700 :

09KMAS1 – 9 000 BTU/h
12KMAS1 – 12 000 BTU/h

Les ensembles correspondants sont :

• ASUH09KMAS + AOUH09KMAS1 pour le modèle 9 000 BTU;
• ASUH12KMAS + AOUH12KMAS1 pour le modèle 12 000 BTU.

La photo intérieure ne permet pas de lire la plaque signalétique ni de distinguer avec certitude lequel des deux tonnages a été utilisé dans cette installation précise. Nous préférons donc ne pas attribuer arbitrairement une capacité à l’appareil photographié.

Ce qui est certain, en revanche, c’est que les deux modèles appartiennent à la même plateforme Fujitsu AIRSTAGE Altair 700, avec technologie Inverter, réfrigérant R-32 et plusieurs caractéristiques communes particulièrement intéressantes pour une installation résidentielle.

Un rendement énergétique remarquable pour un système mural compact

Sur la fiche technique Fujitsu, le modèle de 9 000 BTU affiche un SEER2 de 30,0, tandis que le modèle de 12 000 BTU atteint un SEER2 de 27,5.

Ces valeurs sont importantes lorsqu’un propriétaire compare plusieurs thermopompes murales à Howick, Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud.

Le SEER2 permet de comparer le rendement saisonnier en climatisation. Une valeur élevée signifie que le système peut produire beaucoup de climatisation par rapport à l’électricité consommée dans les conditions normalisées utilisées pour l’évaluation.

En chauffage, la documentation indique un HSPF2 région V de 9,9 pour le 9 000 BTU et de 8,5 pour le 12 000 BTU. Le COP2 nominal est respectivement de 4,64 et 4,32.

Pour le propriétaire, l’intérêt réel réside dans la capacité de la thermopompe à ajuster continuellement son fonctionnement plutôt que de fonctionner uniquement à pleine puissance.

Une technologie Inverter adaptée aux besoins variables d’une pièce

La série Fujitsu Altair 700 utilise un compresseur Inverter.

Lorsque la pièce est très chaude, le système peut augmenter sa production pour revenir rapidement vers la température demandée. Une fois la consigne approchée, il réduit progressivement sa capacité.

La différence est particulièrement appréciable dans une chambre, un bureau ou une pièce aménagée sous un toit comme celle visible sur la photo.

Dans ce type d’espace, la charge thermique peut changer rapidement. Une grande fenêtre peut introduire beaucoup de chaleur solaire durant certaines heures, tandis que la proximité du toit peut augmenter encore davantage la température en période estivale.

Une thermopompe Inverter peut répondre à ces changements sans produire constamment le même niveau de puissance.

Une plage de modulation beaucoup plus large que la capacité nominale

Le nombre de BTU inscrit sur une thermopompe ne raconte jamais toute l’histoire.

Selon la fiche Fujitsu, le 09KMAS1 possède une capacité nominale de climatisation de 9 000 BTU/h, mais peut moduler entre 3 100 et 12 100 BTU/h.

En chauffage, sa capacité nominale atteint 12 000 BTU/h et sa plage va de 2 800 à 14 500 BTU/h.

Le 12KMAS1, pour sa part, offre une climatisation nominale de 12 000 BTU/h avec une plage de 3 100 à 13 800 BTU/h, ainsi qu’un chauffage nominal de 14 000 BTU/h pouvant moduler de 2 800 à 15 000 BTU/h.

Cette capacité à descendre relativement bas est particulièrement intéressante lorsque les besoins deviennent faibles.

Un appareil qui peut continuer à fonctionner doucement peut maintenir une température plus uniforme tout en limitant les cycles marche-arrêt.

Chauffage jusqu’à -15 °C

Fujitsu présente l’Altair 700 comme un système capable de fonctionner en chauffage jusqu’à -15 °C, avec une plage de chauffage officielle de -15 °C à 24 °C pour les deux modèles.

En climatisation, la plage de fonctionnement indiquée va de -10 °C à 50 °C.

Dans un secteur comme Howick, il est important de bien comprendre ce chiffre. Une thermopompe pouvant fonctionner à -15 °C ne signifie pas automatiquement qu’elle doit constituer l’unique source de chauffage d’une résidence pendant toute la saison froide.

Le dimensionnement doit tenir compte du bâtiment complet, de l’isolation, des pertes thermiques, de la superficie desservie et de la présence éventuelle d’un chauffage complémentaire.

Chez AirGreen, nous préférons toujours analyser le besoin réel plutôt que de sélectionner une thermopompe simplement à partir du nombre de pieds carrés.

Les détails techniques qui comptent réellement lors d’une installation Fujitsu à Howick

Une unité intérieure très compacte malgré ses performances

L’unité intérieure des deux modèles Altair 700 mesure seulement :

• 32 13/16 po de largeur;
• 10 5/8 po de hauteur;
• 8 3/4 po de profondeur.

Son poids est d’environ 22 lb.

Ces dimensions compactes ont une réelle importance dans cette installation.

Avec un plafond fortement incliné et une bande murale relativement étroite au-dessus de la fenêtre, une unité intérieure beaucoup plus haute ou plus encombrante aurait limité les possibilités de positionnement.

Ici, le format de l’Altair 700 permet une intégration très propre dans la géométrie de la pièce.

La largeur de l’unité correspond également bien à la zone disponible. Visuellement, elle reste centrée par rapport à la fenêtre sans paraître disproportionnée.

Jusqu’à seulement 19 dB(A) à l’intérieur

Dans une pièce qui pourrait servir de chambre ou de zone de repos, le niveau sonore devient particulièrement important.

Fujitsu indique un niveau intérieur pouvant descendre à 19 dB(A) en climatisation et 21 dB(A) en chauffage en mode calme.

À vitesse basse, les valeurs sont de 30 et 33 dB(A). À vitesse moyenne, elles atteignent 35 et 38 dB(A), tandis qu’à haute vitesse elles sont de 40 et 42 dB(A).

Cette capacité de fonctionner très discrètement constitue un avantage concret lorsqu’on installe une thermopompe à proximité d’un lit, d’un bureau de travail ou d’une zone utilisée en soirée.

Le positionnement par rapport au ventilateur de plafond

La présence d’un ventilateur de plafond visible sur la photo ajoute une dimension intéressante à cette installation.

Un ventilateur et une thermopompe ne jouent pas le même rôle.

La thermopompe produit le chauffage ou la climatisation. Le ventilateur, lui, déplace essentiellement l’air déjà présent dans la pièce.

Lorsqu’ils sont utilisés intelligemment, les deux peuvent être complémentaires. Le ventilateur peut contribuer à redistribuer l’air dans une pièce présentant une hauteur ou une géométrie irrégulière.

Cependant, l’unité intérieure ne doit pas être placée de manière à envoyer directement son jet dans les pales du ventilateur à très courte distance. Le flux pourrait alors être perturbé de façon inutile.

L’emplacement retenu ici maintient une séparation claire entre les deux équipements tout en permettant leur utilisation dans la même pièce.

Une tuyauterie frigorifique précise : 1/4 po et 3/8 po

La série Fujitsu Altair 700 utilise la même dimension de tuyauterie pour les modèles 9 000 et 12 000 BTU :

ligne liquide : 1/4 po
ligne gaz : 3/8 po

Fujitsu indique une longueur minimale de tuyauterie de 10 pieds, une longueur maximale de 66 pieds et une différence verticale maximale de 49 pieds. La précharge couvre jusqu’à 49 pieds.

Ces spécifications sont particulièrement importantes lorsqu’on remplace une ancienne thermopompe.

Une erreur fréquente consiste à conserver automatiquement les anciennes conduites simplement parce qu’elles sont déjà en place.

Nous vérifions toujours :

• leur diamètre;
• leur état;
• leur compatibilité avec le nouvel appareil;
• leur longueur;
• la qualité de leur isolation;
• leur parcours;
• et les conditions nécessaires à une installation conforme au fabricant.

Un circuit électrique de 15 A pour les deux capacités

Autre particularité intéressante de la série : les deux systèmes fonctionnent sous 208 à 230 V, 60 Hz, monophasé, avec un disjoncteur de 15 A selon la fiche Fujitsu.

Le courant maximal indiqué atteint 6,4 A en climatisation et 9,4 A en chauffage pour le 9 000 BTU, tandis que le 12 000 BTU atteint 6,9 A en climatisation et 9,4 A en chauffage.

L’installation électrique reste néanmoins un élément à vérifier sur place. Nous ne présumons jamais que le circuit existant est correct simplement parce qu’un ancien climatiseur ou une ancienne thermopompe était déjà branché à proximité.

Le R-32 et la nouvelle génération de thermopompes murales

L’Altair 700 fonctionne au R-32.

Selon Fujitsu, ce réfrigérant possède un potentiel de réchauffement global de 675, contre 2 088 pour le R-410A, soit une réduction annoncée de 68 % du PRG.

La transition vers le R-32 ne change pas seulement une inscription sur l’unité extérieure. Elle implique aussi des pratiques adaptées lors de l’installation, de la mise en service et des interventions futures.

Pour un client, l’élément essentiel est de s’assurer que son installateur connaît les exigences spécifiques de l’équipement qu’il met en place.

Wi-Fi intégré pour contrôler la thermopompe à distance

La série Altair 700 intègre également la connectivité Wi-Fi, avec surveillance à distance par l’application mobile AIRSTAGE. Fujitsu prévoit par ailleurs plusieurs interfaces optionnelles, notamment des contrôleurs filaires et des possibilités d’intégration BACnet et Modbus.

Dans une utilisation résidentielle, le Wi-Fi permet notamment d’ajuster la température à distance, de modifier les paramètres avant d’arriver à la maison et de gérer plus facilement une pièce située à l’étage.

Pour une propriété à Howick où une pièce sous le toit peut chauffer rapidement en été, cette fonction peut être particulièrement pratique.

L’importance de protéger la pièce pendant les travaux

La photo de chantier montre également quelque chose que les fiches techniques ne mentionnent jamais : la manière dont une équipe travaille à l’intérieur d’une propriété.

Une installation murale nécessite parfois de percer le bâtiment, de manipuler des outils et d’accéder à une zone située près du plafond.

Dans cette pièce, le mobilier a été protégé et une toile de protection est visible au sol pendant les travaux. L’objectif est simple : réaliser l’installation proprement tout en limitant autant que possible la poussière, les débris et les risques de dommages aux surfaces existantes.

Pour nous, cette préparation fait partie intégrante du travail.

Les erreurs que nous évitons dans une pièce à plafond incliné

Une pièce comme celle-ci peut facilement mener à plusieurs erreurs lorsqu’une installation est planifiée trop rapidement.

Installer l’unité trop près de la pente peut réduire l’espace autour de l’appareil. La placer trop bas peut compromettre son efficacité de distribution et l’esthétique du mur. La déplacer excessivement vers un côté peut créer une circulation d’air inégale.

Il faut également éviter :

• de placer l’unité là où un rideau pourrait bloquer l’entrée ou la sortie d’air;
• de rendre les filtres difficiles à retirer;
• de négliger l’écoulement du drain de condensat;
• de créer un parcours de tuyauterie excessivement compliqué;
• de diriger directement le flux d’air vers une zone occupée à très courte distance;
• de considérer uniquement l’apparence sans tenir compte du fonctionnement.

Le bon emplacement est toujours un compromis entre architecture, confort, accessibilité technique et performance.

Une installation pensée pour plusieurs années de service

La photo finale de cette installation Fujitsu à Howick montre une unité qui semble naturellement intégrée à la pièce.

Pourtant, cette simplicité visuelle résulte d’une série de décisions techniques : hauteur, largeur disponible, pente du plafond, fenêtre, ventilateur, structure du mur, trajet vers l’extérieur et orientation du flux d’air.

C’est précisément ce que nous cherchons chez AirGreen.

Une thermopompe murale ne devrait pas donner l’impression d’avoir été installée là où il restait simplement de la place. Son emplacement doit avoir une logique.

Dans ce projet à Howick, la Fujitsu AIRSTAGE Altair 700 occupe une portion de mur difficile à exploiter autrement et laisse le reste de la pièce disponible. Elle bénéficie en même temps d’une position élevée adaptée à la diffusion de l’air, avec un accès relativement simple pour les filtres et l’entretien.

Une solution Fujitsu adaptée aux projets résidentiels de la Montérégie et du Grand Montréal

Cette installation à Howick illustre bien le type de projet où le choix d’une thermopompe compacte et modulante prend tout son sens.

La Fujitsu AIRSTAGE Altair 700 combine un format intérieur réduit, des rendements saisonniers élevés, le réfrigérant R-32, la technologie Inverter, un fonctionnement intérieur pouvant descendre à 19 dB(A) et le Wi-Fi intégré.

Mais aucune de ces caractéristiques ne remplace une installation correctement planifiée.

Chez AirGreen, nous réalisons des projets de chauffage, climatisation et thermopompe murale à Howick ainsi qu’à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Chaque bâtiment présente des contraintes différentes, et c’est précisément cette réalité qui rend l’évaluation sur place si importante.

Dans une pièce traditionnelle comme dans une chambre mansardée ou un espace sous toiture, notre objectif reste le même : sélectionner la bonne capacité, trouver le meilleur emplacement possible, respecter les spécifications du fabricant et réaliser une installation qui reste pratique longtemps après notre départ.
