Une MIDEA35 installée sur une structure surélevée pour protéger l’unité et préserver la toiture
Cette installation de thermopompe murale MIDEA MIDEA35 dans le quartier Dundee présente une configuration très différente d’une installation résidentielle conventionnelle au niveau du sol. Ici, l’unité extérieure devait être installée directement sur un toit plat recouvert de gravier, au milieu de plusieurs équipements mécaniques, évents et sorties de toiture.
Dans ce type de projet, le choix de l’appareil représente seulement une partie du travail. La façon dont l’unité extérieure est supportée, surélevée, positionnée et raccordée devient tout aussi importante.

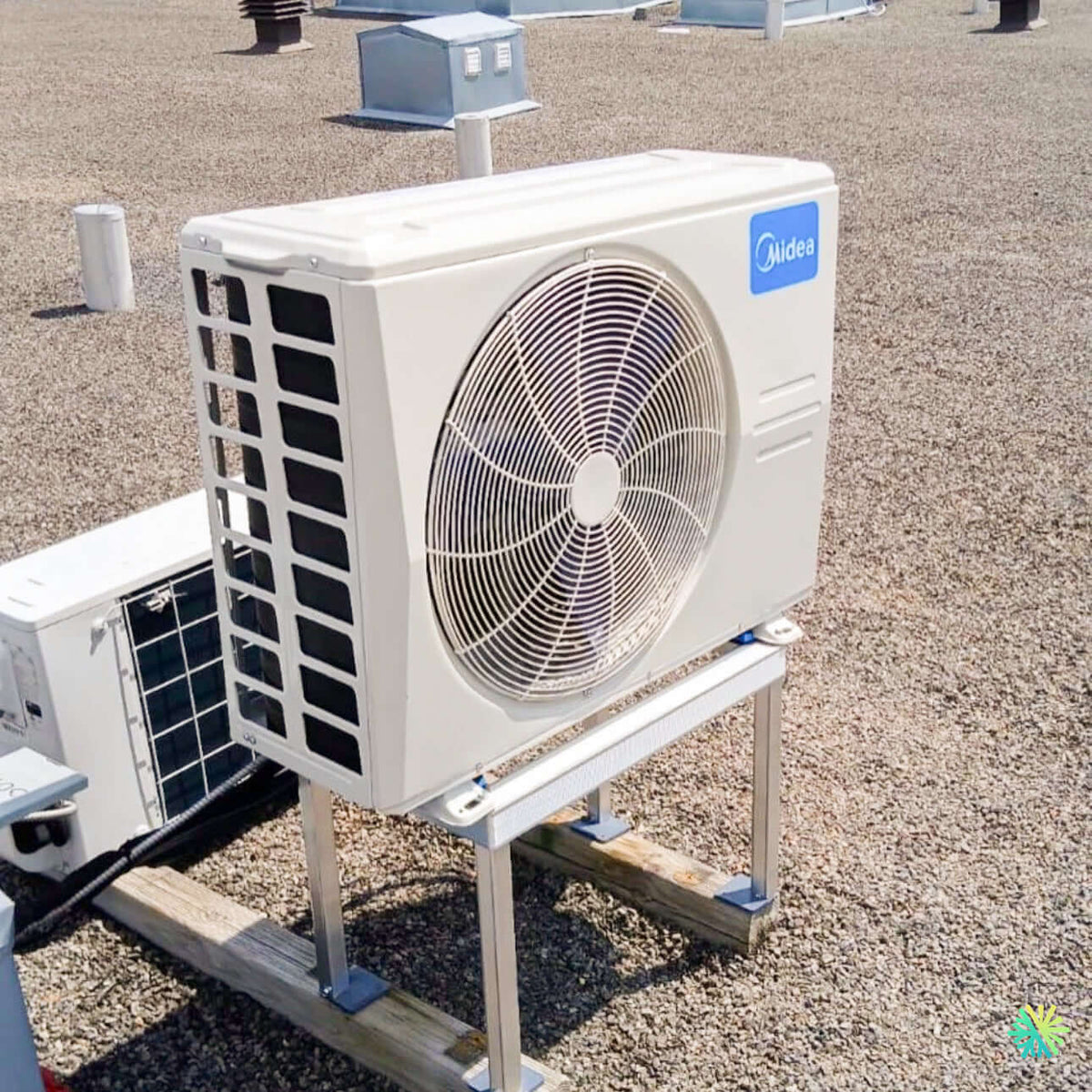

Sur la photographie du chantier, nous pouvons voir l’unité extérieure Midea installée sur une structure métallique robuste. Cette structure est elle-même appuyée sur des éléments de bois disposés sur la toiture afin de répartir la charge et de créer une base stable. La thermopompe n’est donc pas déposée directement sur le gravier ni sur la membrane du toit.
Cette solution répond à plusieurs objectifs importants : maintenir l’appareil à une hauteur adéquate, protéger la toiture, faciliter le drainage autour de la thermopompe et conserver un accès suffisamment dégagé pour les travaux d’entretien CVAC futurs.
La série MIDEA35 est présentée par Midea comme sa gamme murale haut de gamme. Elle fonctionne au réfrigérant R-454B, est identifiée Cold Climate V6.1 et peut fonctionner en chauffage jusqu’à -30 °C. Selon la capacité choisie, son rendement peut atteindre 33,3 SEER2 et 22,0 HSPF2.
Pourquoi installer une thermopompe murale sur un toit?
Lorsque l’espace autour d’un bâtiment est limité ou lorsque l’aménagement existant rend une installation au sol peu pratique, le toit peut devenir une excellente zone pour accueillir l’unité extérieure d’une thermopompe murale.
Dans le quartier Dundee, ce projet nous a demandé de considérer plusieurs éléments avant de fixer définitivement l’équipement :
- la capacité structurale de la zone choisie;
- la protection de la membrane de toiture;
- la circulation d’air autour de l’unité;
- la proximité des autres équipements;
- l’accès futur pour l’entretien et le service;
- la hauteur du support;
- le cheminement des conduites frigorifiques et électriques;
- les conditions hivernales.
Une unité extérieure ne doit jamais être simplement déposée à l’endroit qui semble le plus pratique au premier regard. Sur un toit plat, la présence de neige, de glace et d’eau de fonte doit être prise en considération dès la conception du support.
La documentation Midea souligne justement que ses unités extérieures à décharge latérale offrent une conception relativement compacte et peuvent être installées sur différents types de supports.
Une structure métallique qui maintient l’unité loin de la surface du toit
L’élément le plus caractéristique de cette installation CVAC dans Dundee est sans doute le support surélevé.
Sur la photo, quatre pattes métalliques soutiennent un cadre horizontal sur lequel repose l’unité Midea. Les pieds sont fixés sur deux longs madriers.
Cette configuration nous permet de garder un espace libre sous l’appareil.
Ce dégagement est particulièrement utile pour une thermopompe qui fonctionne durant l’hiver. Pendant le cycle de chauffage, une thermopompe doit périodiquement effectuer des cycles de dégivrage. L’eau produite doit pouvoir s’évacuer sans transformer immédiatement la base de l’appareil en bloc de glace.
La surélévation contribue également à empêcher que l’accumulation de neige autour de la machine bloque trop rapidement les zones d’admission et de rejet d’air.
Un toit plat demande une approche différente d’une installation au sol
Installer une thermopompe à Dundee sur un toit signifie également que nous devons penser à la toiture elle-même.
La membrane ne doit pas être inutilement perforée ou soumise à des charges concentrées sans préparation. Le support doit rester stable tout en évitant que l’installation crée des points de pression problématiques.
Les madriers visibles sous la structure métallique servent ici à fournir une base longitudinale stable et à mieux répartir la charge sur la surface.
Cette méthode permet aussi de créer une séparation entre la structure métallique et la couche de gravier.
Chaque toiture demeure cependant différente. Nous devons donc examiner le type de construction, l’état de la toiture et les contraintes du bâtiment avant de choisir la solution de support.
Le dégagement devant le ventilateur extérieur est essentiel
Sur l’image, la grande grille circulaire de l’unité Midea fait face à un espace largement dégagé.
Ce détail est fondamental.
Une thermopompe à décharge latérale doit déplacer un volume important d’air à travers son échangeur. Si des obstacles se trouvent trop près du ventilateur, l’air chaud ou froid rejeté peut être recirculé dans l’unité, ce qui peut affecter son rendement.
Sur un toit où plusieurs équipements sont regroupés, nous devons éviter autant que possible :
- de placer deux unités face à face à très courte distance;
- de positionner la thermopompe contre une paroi trop proche;
- de bloquer l’admission d’air;
- d’installer l’appareil dans un espace où la neige peut s’accumuler excessivement;
- de rendre le panneau de service inaccessible.
Le positionnement visible sur ce chantier de Dundee laisse une zone importante devant la grille du ventilateur, ce qui facilite le rejet de l’air.
MIDEA35 : trois capacités différentes dans une même gamme
La série MIDEA35 est offerte en plusieurs capacités. Selon la documentation du fabricant, trois configurations principales sont proposées :
| Capacité de climatisation | Modèle intérieur | Modèle extérieur | Référence AHRI |
|---|---|---|---|
| 9 000 BTU/h | MSESU-H09B-2A | MO1SS-H09B-2A | 215471386 |
| 12 000 BTU/h | MSESU-H12B-2A | MO1SS-H12B-2A | 215471387 |
| 18 000 BTU/h | MSESU-H18B-2A | MO1SS-H18B-2A | 215471388 |
Midea indique des capacités nominales de chauffage respectives de 12 000, 12 000 et 20 000 BTU/h.
La plaque signalétique n’étant pas suffisamment lisible sur la photographie de cette installation, nous ne pouvons pas confirmer de manière fiable la capacité exacte installée. Nous préférons donc présenter les différentes configurations de la MIDEA35 plutôt que d’attribuer arbitrairement un nombre de BTU au chantier.
Chez AirGreen, cette précision est importante : un article technique doit refléter ce que nous pouvons réellement confirmer sur une installation.
Jusqu’à 33,3 SEER2 selon la capacité
La gamme MIDEA35 se distingue notamment par son rendement saisonnier élevé.
Les valeurs publiées sont :
- 33,3 SEER2 pour le modèle 9 000 BTU;
- 29,4 SEER2 pour le modèle 12 000 BTU;
- 25,6 SEER2 pour le modèle 18 000 BTU.
Pour le chauffage, les valeurs HSPF2 IV publiées sont respectivement de 22,0, 14,5 et 16,2.
Ces données démontrent également une réalité souvent mal comprise : deux thermopompes portant le même nom de série peuvent présenter des rendements différents selon leur capacité.
C’est pourquoi nous vérifions toujours le numéro de modèle et la combinaison AHRI exacte.
Une technologie à vitesse variable adaptée aux besoins réels du bâtiment
Midea utilise une technologie à vitesse variable permettant au compresseur de moduler son fonctionnement selon la demande en chauffage ou en climatisation.
Au lieu de fonctionner uniquement à pleine capacité puis de s’arrêter, le système peut ajuster son régime. Selon la documentation Midea, cette modulation contribue à réduire les variations de température et à maintenir un confort plus stable.
Dans une utilisation quotidienne, cela peut se traduire par un fonctionnement plus progressif.
Lorsque la température intérieure approche du point de consigne, la thermopompe peut réduire sa capacité plutôt que de multiplier les cycles marche-arrêt.
Une installation sur toiture qui demande autant de précision que le choix de la MIDEA35
Chauffage jusqu’à -30 °C : un élément important pour Dundee
Midea annonce une plage de fonctionnement en chauffage jusqu’à -30 °C pour les trois configurations de la série MIDEA35. La plage de fonctionnement en climatisation est indiquée jusqu’à 50 °C.
Pour une installation québécoise, la performance à basse température est évidemment un critère majeur.
Mais il est important de comprendre qu’une thermopompe qui « fonctionne jusqu’à -30 °C » n’offre pas nécessairement la même capacité à toutes les températures.
La documentation fournit par exemple les capacités nominales suivantes à -15 °C :
- 13 500 BTU/h pour le 9 000 BTU;
- 13 500 BTU/h pour le 12 000 BTU;
- 22 600 BTU/h pour le 18 000 BTU.
Pour déterminer si une thermopompe peut couvrir une grande partie des besoins de chauffage d’un espace, ces données sont beaucoup plus pertinentes que la seule température minimale annoncée.
La tuyauterie doit correspondre exactement au modèle choisi
Sur une installation en toiture, la planification du parcours frigorifique est particulièrement importante puisque la distance entre l’unité intérieure et l’unité extérieure peut être plus importante que lors d’une installation classique.
Pour les MIDEA35 de 9 000 et 12 000 BTU, Midea indique des conduites de 1/4 po et 3/8 po.
La configuration 18 000 BTU utilise quant à elle des conduites de 3/8 po et 5/8 po.
Les longueurs maximales indiquées sont également différentes :
- jusqu’à 82 pi pour les versions 9 000 et 12 000 BTU;
- jusqu’à 164 pi pour la version 18 000 BTU.
Lorsqu’une unité doit être placée sur le toit, ces limites sont vérifiées avant le début des travaux.
Ne pas négliger le câblage et la protection électrique
Les trois modèles MIDEA35 fonctionnent en 208/230 V, monophasé, 60 Hz.
L’unité extérieure exige toutefois des caractéristiques électriques différentes selon sa capacité.
Midea indique :
- 16 A d’ampérage minimal admissible et fusible maximal de 20 A pour les modèles 9 000 et 12 000 BTU;
- 24,9 A d’ampérage minimal admissible et protection maximale de 25 A pour le 18 000 BTU.
Une installation de thermopompe ne devrait donc jamais être confirmée sans vérifier au préalable l’alimentation électrique disponible.
Le bruit et les vibrations sont particulièrement importants sur une toiture
Lorsqu’une unité extérieure repose sur un toit, nous accordons une attention particulière aux vibrations.
Une vibration qui serait à peine perceptible sur un support installé au sol peut parfois se transmettre davantage dans la structure d’un bâtiment lorsque l’appareil est placé en hauteur.
C’est pourquoi le support, la stabilité de l’ensemble et la qualité de la fixation sont des éléments essentiels.
Pour les unités extérieures MIDEA35, la documentation indique un niveau sonore maximal de 57 dB(A) pour les versions 9 000 et 12 000 BTU et de 61,5 dB(A) pour le modèle 18 000 BTU.
Ces chiffres ne remplacent pas une bonne installation mécanique. Une thermopompe mal nivelée ou installée sur un support instable peut produire davantage de vibrations, même si l’appareil lui-même est conçu pour fonctionner silencieusement.
La position surélevée facilite aussi certains travaux d’entretien
La structure visible sur ce projet de Dundee offre un autre avantage : l’unité reste plus accessible.
Un technicien doit pouvoir atteindre les panneaux de service, inspecter les raccordements, nettoyer l’échangeur et effectuer les vérifications nécessaires sans devoir travailler contre la membrane de toiture.
L’entretien reste tout aussi important du côté intérieur.
Pour les séries MIDEA35, 28 et 25, Midea indique notamment que la roue du ventilateur intérieur peut être retirée afin de faciliter un nettoyage en profondeur.
Avec le temps, de la poussière peut s’accumuler sur :
- les filtres;
- l’échangeur;
- la turbine;
- les volets;
- le bac de drainage.
Un entretien CVAC périodique aide donc à préserver le débit d’air et la propreté de l’appareil.
Plusieurs fonctions de confort intégrées à la série MIDEA35
Au-delà de ses performances thermiques, la MIDEA35 propose plusieurs fonctions de contrôle.
La brochure mentionne notamment :
- le mode ÉCO;
- le mode Turbo;
- le mode nuit;
- la minuterie;
- le mode silencieux;
- la fonction Follow Me;
- le chauffage à 8 °C;
- la commande Wi-Fi;
- le réglage du ventilateur;
- les oscillations horizontale et verticale;
- le contrôle de l’humidité;
- le capteur intelligent;
- le nettoyage automatique.
La fonction Follow Me utilise notamment le capteur de température intégré à la télécommande pour mesurer la température plus près de l’occupant.
Midea indique également que le ventilateur intérieur peut être réglé selon différents niveaux, ce qui permet d’adapter plus précisément la circulation d’air.
Les erreurs à éviter lors d’une installation de thermopompe sur toit plat
Notre installation dans le quartier Dundee met en évidence plusieurs erreurs qu’il vaut mieux éviter.
Poser l’unité directement sur la toiture
Une thermopompe déposée directement dans le gravier risque d’être trop basse par rapport à la neige, à l’eau de drainage et aux accumulations hivernales.
Utiliser un support trop léger
Le support doit résister au poids de la machine, aux vibrations et aux conditions extérieures.
Selon la capacité, l’unité extérieure MIDEA35 pèse environ 99,65 lb pour les versions 9 000 et 12 000 BTU et 130,29 lb pour le modèle 18 000 BTU.
Bloquer le ventilateur
Une unité à décharge latérale doit disposer d’un espace suffisant devant sa grille.
Oublier l’accès futur
Une belle installation n’est pas nécessairement une bonne installation si le technicien doit démonter d’autres équipements pour atteindre le panneau de service quelques années plus tard.
Choisir les BTU uniquement selon la place disponible
La capacité doit être sélectionnée selon les besoins thermiques, et non simplement selon la dimension physique de l’unité extérieure.
Subventions : toujours vérifier le numéro AHRI exact
Les trois combinaisons MIDEA35 figurant dans la documentation possèdent les références AHRI 215471386, 215471387 et 215471388 et sont indiquées Cold Climate V6.1.
Pour déterminer l’admissibilité à une aide financière, nous recommandons toujours de vérifier la combinaison exacte installée au moment du projet.
Les programmes et leurs critères pouvant être modifiés, la simple mention « MIDEA35 » ne suffit pas à garantir automatiquement une subvention particulière.
Une garantie résidentielle particulièrement complète selon la brochure Midea
La documentation fournie par Midea présente, pour le secteur résidentiel, une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, selon les conditions applicables au programme.
Comme toujours, les modalités d’enregistrement, les exclusions et les exigences du fabricant doivent être respectées afin de conserver la couverture applicable.
Ce chantier de Dundee illustre notre approche chez AirGreen
Cette installation de thermopompe murale MIDEA MIDEA35 dans le quartier Dundee est un bon exemple d’un projet où une grande partie du savoir-faire se trouve sous l’unité plutôt que dans l’équipement lui-même.
La photographie montre une machine correctement surélevée, installée sur une structure métallique, avec une base conçue pour répartir la charge sur un toit plat recouvert de gravier. Le ventilateur bénéficie d’un dégagement important et le positionnement permet de conserver un accès pour le service.
Ce sont précisément ces détails que nous évaluons sur nos projets de thermopompe, climatisation et chauffage.
Chez AirGreen, notre travail ne consiste pas simplement à apporter une thermopompe sur le chantier et à la raccorder. Nous devons considérer le bâtiment complet : emplacement de l’unité extérieure, structure, tuyauterie, électricité, drainage, circulation d’air, bruit, vibrations et entretien futur.
La MIDEA35 apporte des caractéristiques techniques adaptées au climat québécois : chauffage jusqu’à -30 °C, technologie à vitesse variable, réfrigérant R-454B, certification Cold Climate V6.1 et rendement pouvant atteindre 33,3 SEER2.
Mais sur ce projet de Dundee, l’élément qui retient particulièrement l’attention reste la qualité de l’intégration sur le toit. Une thermopompe performante mérite un support et une installation conçus avec la même rigueur que l’équipement lui-même.
