Une installation à Saint-Rémi où le positionnement de l’unité murale faisait toute la différence
Dans cette installation réalisée à Saint-Rémi, notre équipe AirGreen devait intégrer une thermopompe murale Fujitsu AIRSTAGE Altair 700 dans un espace où la disposition des murs, des portes et du plafond imposait une approche particulièrement soignée. La photo du projet montre immédiatement le résultat recherché : l’unité intérieure est installée très haut sur le mur, directement au-dessus d’une ouverture de porte, tandis que la tuyauterie quitte l’appareil par la droite avant d’être dissimulée dans un cache-tuyaux blanc qui suit proprement l’architecture de la pièce.
Ce genre d’installation peut sembler simple lorsqu’elle est terminée. Pourtant, la qualité d’une installation CVAC se juge souvent précisément dans ces détails : emplacement de l’appareil, dégagement autour de l’unité, parcours frigorifique, gestion du drain, finition des cache-tuyaux et orientation du soufflage.
À Saint-Rémi, nous avons cherché à conserver un maximum d’espace mural utilisable tout en plaçant la thermopompe Fujitsu dans une position favorable à la distribution de l’air. Plutôt que de monopoliser un grand mur central, l’unité intérieure a été positionnée au-dessus de la porte, une zone qui aurait autrement été inutilisée.
Fujitsu AIRSTAGE Altair 700 : une thermopompe murale compacte conçue pour les installations résidentielles
La Fujitsu Altair 700 appartient à la série H simple zone AIRSTAGE. La documentation technique fournie pour cette gamme couvre les configurations 09KMAS1 et 12KMAS1, correspondant respectivement à des capacités nominales de climatisation de 9 000 BTU/h et 12 000 BTU/h. Les capacités nominales de chauffage indiquées sont de 12 000 BTU/h pour la 09KMAS1 et de 14 000 BTU/h pour la 12KMAS1.
Il est important de préciser que la photographie de cette installation ne permet pas, à elle seule, de confirmer si l’appareil installé est la version 9 000 ou 12 000 BTU. Nous préférons donc ne pas attribuer artificiellement une capacité exacte à cette installation simplement à partir de son apparence extérieure.
Les deux versions utilisent toutefois la même architecture compacte et partagent plusieurs caractéristiques particulièrement intéressantes pour une installation résidentielle à Saint-Rémi, mais également à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Une unité intérieure particulièrement facile à intégrer dans un espace restreint
L’unité intérieure Fujitsu Altair 700 indiquée dans la fiche technique mesure :
- 834 mm de largeur, soit 32 13/16 po;
- 270 mm de hauteur, soit 10 5/8 po;
- 222 mm de profondeur, soit 8 3/4 po;
- pour un poids net d’environ 10 kg ou 22 lb.
Ces dimensions expliquent en partie pourquoi cette série peut être intéressante lorsque l’espace disponible au-dessus d’une porte ou entre deux éléments architecturaux est limité.

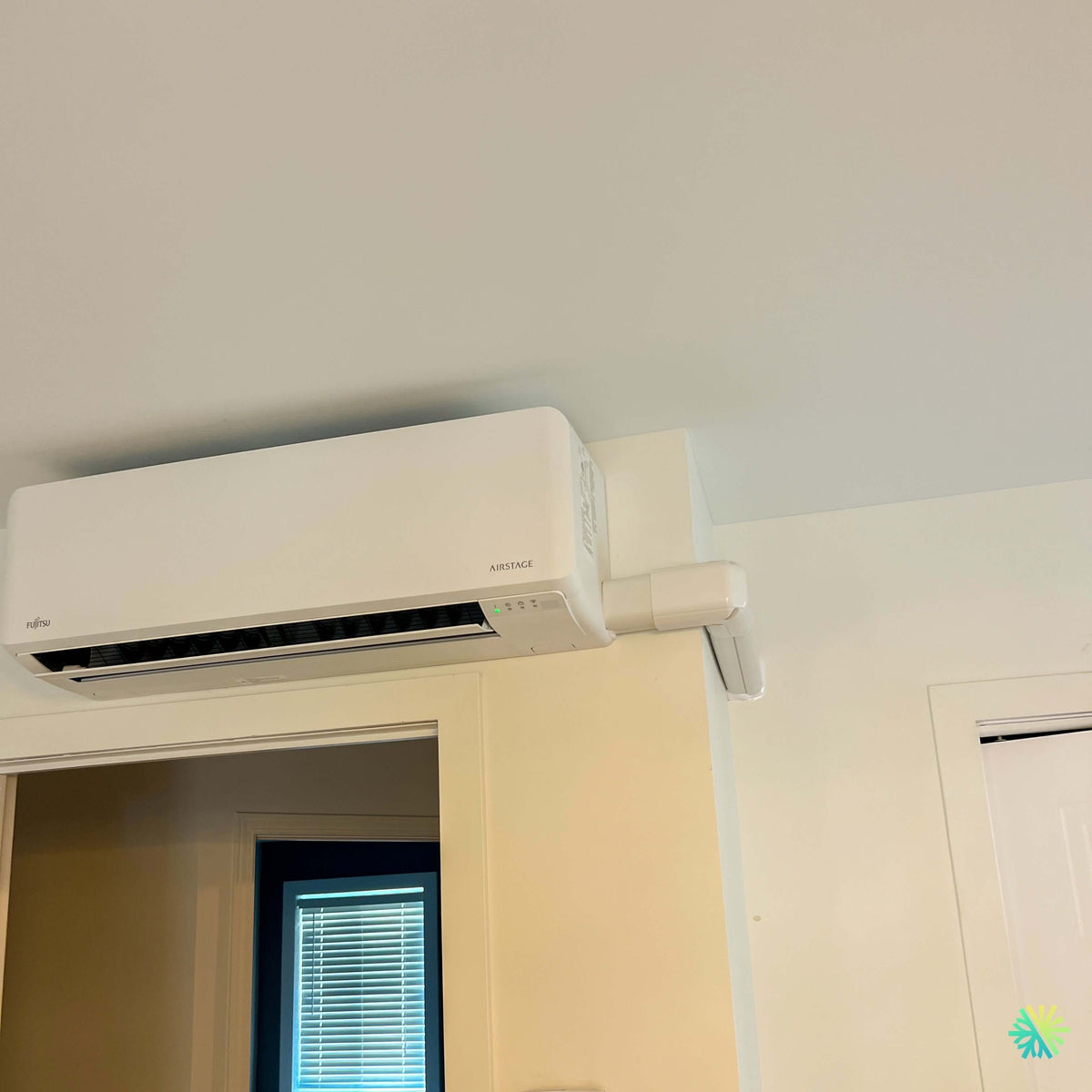

Sur la photo de notre installation de Saint-Rémi, l’appareil est installé près du plafond tout en conservant le dégagement nécessaire à son fonctionnement. La sortie de tuyauterie sur le côté droit permet ensuite de rejoindre un cache-tuyaux vertical sans multiplier les changements de direction visibles.
Le résultat est beaucoup plus propre qu’un parcours improvisé de conduites exposées.
Un cache-tuyaux qui suit réellement l’architecture de la pièce
Un des détails les plus visibles de cette installation est la finition de la tuyauterie.
Depuis le côté droit de la thermopompe murale Fujitsu, le cache-tuyaux se prolonge horizontalement, effectue un changement de direction précis, puis descend verticalement le long du mur. Les différentes sections sont ajustées de façon à conserver une continuité visuelle avec les surfaces blanches de la pièce.
C’est un détail important.
Une installation murale ne doit pas seulement fonctionner correctement. Dans une résidence, elle devient une partie permanente du décor. Un cache mal aligné, des raccords trop visibles ou une descente placée sans tenir compte des portes et moulures peuvent donner à une installation neuve une apparence improvisée.
Chez AirGreen, nous planifions donc le trajet des conduites avant de simplement choisir le chemin le plus court.
Des conduites frigorifiques relativement compactes
La fiche technique Fujitsu indique pour les deux configurations Altair 700 concernées des dimensions de tuyauterie frigorifique de :
- 1/4 po pour le liquide;
- 3/8 po pour le gaz.
La longueur minimale recommandée est de 3 m, soit 10 pi, tandis que la longueur maximale peut atteindre 20 m ou 66 pi. La différence verticale maximale indiquée est de 14,9 m ou 49 pi. La documentation précise également une précharge permettant jusqu’à 14,9 m ou 49 pi de tuyauterie.
Pour un propriétaire, ces chiffres peuvent sembler secondaires. Pour un installateur, ils influencent directement les possibilités de positionnement de l’unité extérieure et la façon de concevoir le parcours frigorifique.
Une thermopompe ayant une bonne capacité sur papier peut devenir beaucoup plus difficile à intégrer si les limites de longueur de conduites sont incompatibles avec la configuration réelle de la maison.
Réfrigérant R-32 : la nouvelle génération utilisée sur l’Altair 700
La Fujitsu AIRSTAGE Altair 700 utilise du réfrigérant R-32.
Selon la documentation Fujitsu, le R-32 présente un potentiel de réchauffement global nettement inférieur à celui du R-410A. Le fabricant indique une valeur de PRG de 675 pour le R-32 contre 2088 pour le R-410A, ce qui correspond à une réduction annoncée de 68 % du PRG.
L’utilisation de R-32 fait partie des changements importants que nous observons actuellement dans le marché du chauffage et de la climatisation au Québec. Pour les propriétaires, cela signifie surtout qu’il devient de plus en plus important de travailler avec une entreprise habituée aux nouvelles générations d’équipements et aux procédures d’installation correspondantes.
Ce que cette installation Fujitsu Altair 700 apporte concrètement au confort de la maison
Climatisation, chauffage et modulation Inverter dans un seul appareil mural
La Altair 700 est une thermopompe murale, et non simplement un climatiseur.
Elle peut donc assurer la climatisation durant l’été et contribuer au chauffage pendant la saison froide. Fujitsu indique une plage de fonctionnement en climatisation allant de -10 °C à 50 °C, ainsi qu’une plage de fonctionnement en chauffage de -15 °C à 24 °C pour les modèles 09KMAS1 et 12KMAS1.
La technologie Inverter permet au compresseur de moduler sa puissance au lieu de fonctionner uniquement selon une logique marche-arrêt.
En pratique, lorsqu’une pièce approche de la température demandée, la thermopompe peut réduire progressivement sa capacité et continuer à fonctionner à faible régime. Cette modulation contribue à limiter les variations de température et à maintenir un confort plus stable.
Des capacités qui dépassent la puissance nominale dans certaines conditions
La documentation technique montre bien l’avantage de cette modulation.
Pour la version 09KMAS1 :
- climatisation : 3 100 à 12 100 BTU/h;
- chauffage : 2 800 à 14 500 BTU/h.
Pour la version 12KMAS1 :
- climatisation : 3 100 à 13 800 BTU/h;
- chauffage : 2 800 à 15 000 BTU/h.
Fujitsu précise également que l’unité extérieure peut fournir, dans certaines conditions, jusqu’à 33 % de chaleur de plus que la capacité nominale indiquée.
Cela ne signifie pas qu’il faut choisir une thermopompe sous-dimensionnée en comptant sur cette capacité maximale. Le dimensionnement doit toujours être effectué en fonction du bâtiment, de son isolation, de la superficie réellement desservie et de la configuration des pièces.
Une thermopompe particulièrement silencieuse à faible vitesse
L’une des caractéristiques intéressantes de la Altair 700 est son niveau sonore intérieur.
En mode silencieux, Fujitsu indique seulement 19 dB(A) en climatisation et 21 dB(A) en chauffage. À vitesse élevée, l’unité intérieure atteint 40 dB(A) en climatisation et 42 dB(A) en chauffage.
C’est particulièrement pertinent pour une installation comme celle photographiée à Saint-Rémi, où l’unité est directement intégrée à l’espace habité.
Le débit d’air intérieur peut également varier sur quatre vitesses plus un mode automatique, avec un débit allant approximativement de 260 m³/h en mode calme jusqu’à 680 m³/h à haute vitesse.
Wi-Fi intégré pour contrôler la thermopompe à distance
La série Altair 700 comporte également une connectivité Wi-Fi intégrée permettant la surveillance et le contrôle à distance par l’application mobile AIRSTAGE.
Pour plusieurs propriétaires, cette fonction devient rapidement plus utile qu’elle ne le paraît au moment de l’achat.
Elle permet notamment d’ajuster la température sans être devant l’appareil et d’intégrer plus facilement la thermopompe aux habitudes quotidiennes de la maison.
Fujitsu prévoit aussi plusieurs possibilités de contrôleurs et d’interfaces optionnelles, notamment des contrôleurs filaires, des interfaces thermostat 24 V ainsi que des passerelles compatibles BACnet et Modbus.
Alimentation électrique : un circuit de 208 à 230 V
Les versions 09KMAS1 et 12KMAS1 fonctionnent sous une alimentation 208 à 230 V, 60 Hz, monophasée, avec un disjoncteur de 15 A indiqué dans la fiche technique.
Il faut toutefois toujours vérifier le circuit réellement disponible sur place avant l’installation.
Une erreur fréquente consiste à sélectionner une thermopompe uniquement selon son nombre de BTU puis à vérifier l’alimentation électrique après coup. Dans certains bâtiments plus anciens, des modifications au panneau ou au circuit peuvent devenir nécessaires.
Nous préférons intégrer cette vérification dans la planification de l’installation afin d’éviter les surprises le jour des travaux.
Energy Star et admissibilité aux programmes d’aide : vérifier le modèle exact
Les deux configurations présentées dans la documentation Fujitsu portent des classifications ENERGY STAR, incluant des classifications associées au climat froid.
Cela reste un élément important lorsqu’un propriétaire compare différentes thermopompes murales à Saint-Rémi ou ailleurs au Québec.
Cependant, l’admissibilité réelle à une subvention ne doit jamais être déterminée uniquement à partir du nom commercial « Altair 700 ». Elle dépend généralement de la combinaison exacte d’unités intérieure et extérieure, du numéro de référence énergétique applicable et des critères du programme en vigueur au moment de l’installation.
Nous recommandons donc toujours de vérifier l’admissibilité du système précis plutôt que de présumer qu’une gamme complète reçoit automatiquement le même montant.
Une installation au-dessus d’une porte : une bonne idée seulement lorsqu’elle est bien planifiée
La photo de cette installation illustre une solution que nous utilisons régulièrement lorsqu’elle est techniquement appropriée : placer une thermopompe murale au-dessus d’une porte.
Cette approche offre plusieurs avantages :
- elle utilise une surface murale qui serait autrement perdue;
- elle évite de réduire l’espace disponible pour les meubles;
- elle peut permettre un soufflage efficace vers une zone ouverte;
- elle limite l’impact visuel de l’unité;
- elle facilite parfois le trajet des conduites frigorifiques.
Mais elle ne doit jamais être appliquée automatiquement.
Nous devons toujours considérer la hauteur disponible, les dégagements nécessaires, l’accès futur pour l’entretien CVAC, la direction du soufflage, la structure du mur et le parcours du drain.
Une unité placée trop près du plafond, ou directement au-dessus d’un obstacle sans réflexion sur la circulation de l’air, peut être beaucoup moins efficace qu’une installation légèrement déplacée.
Les erreurs que nous cherchons à éviter sur une installation murale
L’expérience d’AirGreen sur des installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans les municipalités environnantes nous a montré que plusieurs détails font une différence importante à long terme.
Choisir l’emplacement uniquement en fonction de la facilité d’installation
Le chemin le plus rapide pour l’installateur n’est pas nécessairement le meilleur endroit pour le client.
Nous considérons d’abord la circulation de l’air, le confort et l’utilisation de la pièce.
Négliger l’apparence du parcours frigorifique
Les cache-tuyaux font partie de l’installation finale. Sur le projet de Saint-Rémi, ils ont été disposés de manière structurée le long du mur plutôt que laissés comme un élément secondaire.
Surdimensionner la thermopompe
Une machine plus grosse n’est pas automatiquement une meilleure machine.
Un dimensionnement approprié permet à la technologie Inverter de fonctionner dans une plage plus favorable et contribue à maintenir une température plus constante.
Oublier l’accès pour le nettoyage
Même une thermopompe installée très haut doit demeurer accessible pour le nettoyage des filtres et l’entretien de la thermopompe murale.
Les filtres de la Altair 700 sont lavables, selon Fujitsu.
Pourquoi la finition visible sur cette installation de Saint-Rémi compte autant que les spécifications techniques
Lorsque nous terminons une installation, nous ne voulons pas simplement voir une machine fonctionner.
Nous voulons que l’ensemble paraisse avoir été pensé pour la maison.
Sur cette installation Fujitsu AIRSTAGE Altair 700 à Saint-Rémi, le positionnement compact au-dessus de la porte et le parcours méthodique du cache-tuyaux montrent précisément ce type d’approche.
La thermopompe conserve toutes ses fonctions de chauffage et de climatisation tout en occupant un minimum d’espace mural réellement utile.
Pour un propriétaire qui compare différentes solutions de climatisation et chauffage à Saint-Rémi, les chiffres techniques restent essentiels : capacité, rendement, niveau sonore, dimensions, alimentation électrique et température minimale de fonctionnement. Mais le résultat final dépend tout autant de la façon dont cette technologie est intégrée au bâtiment.
C’est là qu’une installation professionnelle prend toute son importance.
Chez AirGreen, nous travaillons avec cette même logique sur nos projets de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : sélectionner correctement l’appareil, planifier son emplacement, organiser la tuyauterie et réaliser une finition qui demeure propre longtemps après le départ de nos techniciens.
