À Salaberry-de-Valleyfield, une Altair 700 de 12 000 BTU installée sur toiture avec une structure surélevée conçue pour l’hiver québécois
Sur ce projet réalisé à Salaberry-de-Valleyfield, notre équipe AirGreen a installé une thermopompe murale Fujitsu AIRSTAGE Altair 700 dans une configuration qui mérite une attention particulière : l’unité extérieure se trouve sur une toiture plate, surélevée au moyen d’une structure métallique robuste plutôt que simplement déposée sur la membrane.

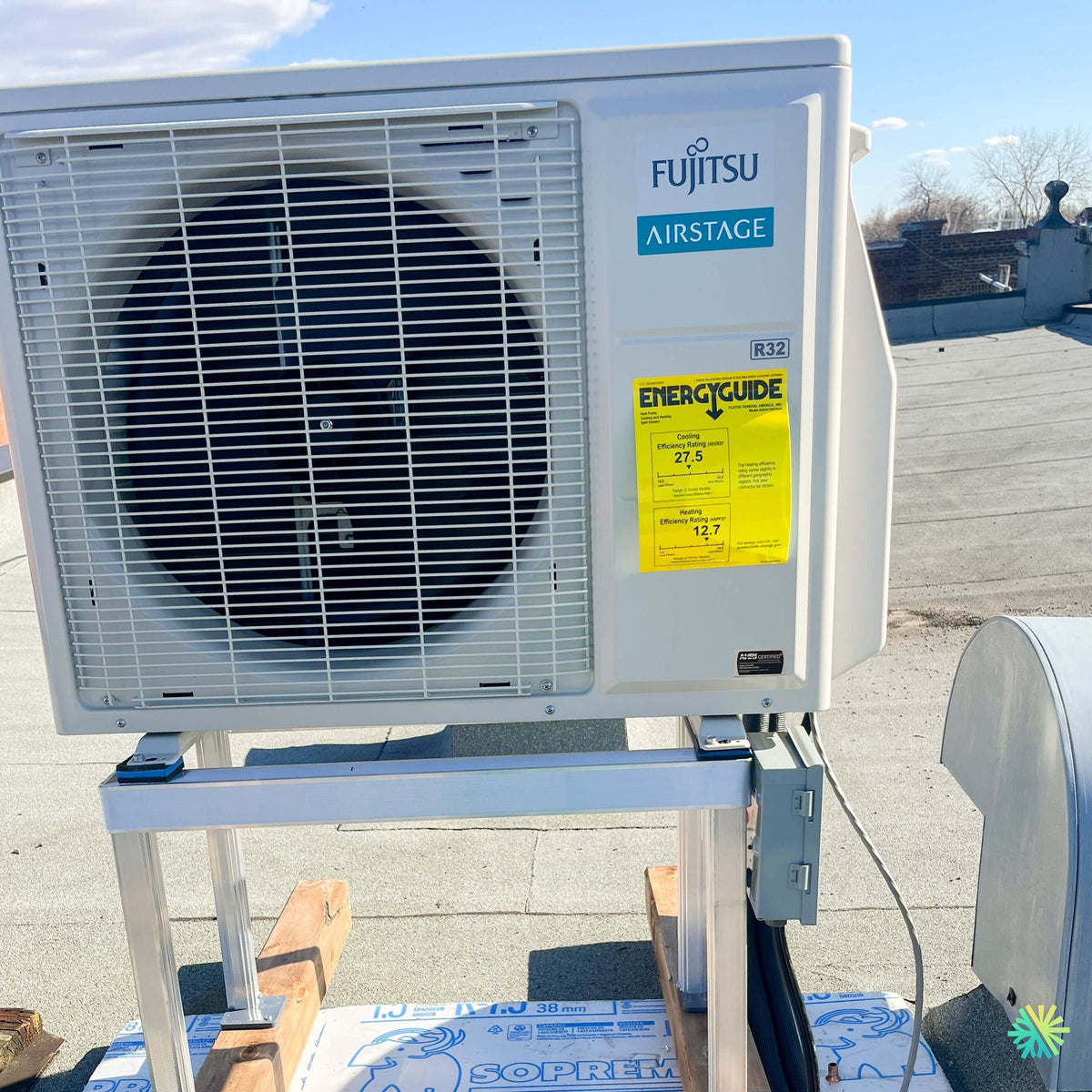

La photographie prise après l’installation fournit cette fois un indice technique particulièrement utile. L’étiquette EnergyGuide visible directement sur l’unité extérieure indique une efficacité de climatisation de 27,5. Dans la documentation Fujitsu fournie pour la série Altair 700, le modèle 12KMAS1 de 12 000 BTU/h possède précisément un rendement SEER2 de 27,5, tandis que le modèle 9 000 BTU est donné à 30,0 SEER2. Cette correspondance nous permet d’identifier avec beaucoup plus de précision cette installation comme étant la configuration 12 000 BTU de la Fujitsu Altair 700.
Au-delà du rendement de la machine, la photo raconte surtout une histoire d’installation. Nous devions intégrer une thermopompe récente au réfrigérant R-32 sur une toiture déjà occupée par des éléments mécaniques, tout en conservant un dégagement suffisant pour le fonctionnement, le dégivrage, l’entretien et les conditions hivernales propres à la région de Salaberry-de-Valleyfield.
Une installation sur toiture qui ne laisse rien au hasard
Le groupe extérieur est monté sur un cadre métallique qui crée une hauteur appréciable entre l’appareil et la toiture.
Sous les montants, on distingue des pièces de bois utilisées comme éléments de répartition et de support. Le tout est installé sur une zone protégée de la toiture, où l’on distingue également un panneau isolant de type SOPREMA.
Cette configuration répond à plusieurs besoins simultanément.
Premièrement, nous devons protéger la toiture. Une thermopompe extérieure ne devrait pas concentrer inutilement tout son poids sur quelques petits points de contact. Une structure correctement pensée permet de mieux répartir la charge.
Deuxièmement, nous devons protéger la thermopompe elle-même. Une unité installée trop près de la toiture peut devenir vulnérable aux accumulations de neige, de glace et d’eau.
Troisièmement, nous devons penser au technicien qui reviendra un jour entretenir ou diagnostiquer l’équipement. Les panneaux, raccords et composantes doivent rester accessibles.
Cette logique est valable à Salaberry-de-Valleyfield comme dans nos installations à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Pourquoi cette hauteur est importante lorsque la thermopompe chauffe
En été, la fonction de la structure semble simple : tenir l’appareil solidement en place.
En hiver, son rôle devient encore plus important.
Lorsqu’une thermopompe fonctionne en chauffage, le serpentin extérieur peut accumuler du givre. Le système doit alors effectuer périodiquement un cycle automatique de dégivrage afin de faire fondre cette glace.
Toute cette eau doit aller quelque part.
Si le groupe extérieur est presque au niveau du toit, l’eau peut geler immédiatement sous l’appareil et, au fil des cycles, créer une accumulation qui remonte progressivement vers la base de la thermopompe.
En surélevant suffisamment l’appareil, nous obtenons plusieurs avantages :
- davantage d’espace pour l’écoulement de l’eau;
- plus de marge avant que la neige atteigne le bas de l’unité;
- moins de contact entre le châssis et les accumulations de glace;
- meilleur accès visuel sous la machine;
- dégagement plus pratique lors d’un futur entretien CVAC.
À Salaberry-de-Valleyfield, où les alternances de froid, neige, dégel et regel font partie des conditions hivernales normales, ce détail d’installation mérite autant d’attention que le choix de la marque.
Une boîte électrique installée directement à proximité de l’appareil
La photographie montre également une boîte électrique métallique montée sur le côté droit du support.
Ce positionnement permet d’avoir un point de coupure ou de connexion près de l’unité extérieure tout en gardant l’installation organisée.
L’objectif est d’éviter un assemblage improvisé de câbles et de composantes exposées autour de l’appareil. Sur un toit, où l’équipement est soumis au soleil, à la pluie, au vent, à la neige et à d’importantes variations de température, la qualité de l’installation électrique extérieure est particulièrement importante.
La documentation Fujitsu indique que l’Altair 700 fonctionne sur une alimentation 208 à 230 V, 60 Hz, monophasée, avec un disjoncteur de 15 A pour les modèles 09KMAS1 et 12KMAS1.
Pour le modèle 12 000 BTU correspondant à cette installation, le courant maximal indiqué est de 6,9 A en climatisation et 9,4 A en chauffage.
L’étiquette EnergyGuide visible sur la photo confirme un point important
Cette installation est intéressante parce que l’étiquette jaune EnergyGuide est encore parfaitement visible sur la façade de l’appareil.
On y lit une efficacité de refroidissement de 27,5.
La fiche Fujitsu de la série Altair 700 confirme que le modèle 12KMAS1 de 12 000 BTU possède un SEER2 de 27,5. Le modèle 9 000 BTU possède quant à lui un SEER2 de 30,0.
Cela nous donne donc un élément concret permettant de relier la machine photographiée au modèle 12 000 BTU.
Pour nos articles d’installation, nous préférons toujours travailler ainsi : partir d’un détail réellement visible sur le chantier et le comparer aux données techniques du fabricant plutôt que d’attribuer une capacité simplement selon la taille apparente du boîtier.
Fujitsu AIRSTAGE Altair 700 12 000 BTU : les caractéristiques techniques qui comptent réellement
La configuration 12KMAS1 de cette thermopompe murale Fujitsu offre une capacité nominale de climatisation de 12 000 BTU/h.
Mais la capacité nominale ne raconte qu’une partie de l’histoire.
Grâce au compresseur Inverter, le système peut moduler sa production entre 3 100 et 13 800 BTU/h en climatisation.
En chauffage, Fujitsu indique une capacité nominale de 14 000 BTU/h, avec une plage de fonctionnement allant de 2 800 à 15 000 BTU/h.
Cette capacité de modulation permet à la thermopompe de réduire son régime lorsque le besoin est faible plutôt que de fonctionner constamment à pleine puissance.
27,5 SEER2 : un niveau d’efficacité élevé pour une thermopompe de 12 000 BTU
Le SEER2 de 27,5 constitue l’une des caractéristiques les plus remarquables du modèle.
Le SEER2 permet de comparer l’efficacité saisonnière en climatisation entre différents appareils. Plus cette valeur est élevée, moins la thermopompe doit consommer d’énergie pour fournir une quantité donnée de refroidissement dans les conditions de test normalisées.
La fiche technique Fujitsu indique également pour le modèle 12KMAS1 :
- HSPF2 région V : 8,5;
- EER2 : 13,5;
- COP2 : 4,32.
Pour un propriétaire qui compare plusieurs thermopompes murales à Salaberry-de-Valleyfield, le SEER2 ne devrait cependant jamais être le seul critère.
Il faut aussi regarder :
- la capacité réelle en chauffage;
- la température minimale de fonctionnement;
- le niveau sonore;
- la consommation électrique;
- la qualité de l’installation;
- la disponibilité du service;
- l’admissibilité aux programmes d’aide financière.
Chauffage jusqu’à -15 °C
Fujitsu indique une plage de fonctionnement en chauffage allant de -15 °C à 24 °C pour cette série.
En climatisation, la machine peut fonctionner entre -10 °C et 50 °C.
Le fait qu’un appareil puisse fonctionner à -15 °C ne signifie toutefois pas automatiquement qu’il pourra couvrir seul la totalité des besoins de chauffage d’un bâtiment pendant toutes les journées d’hiver.
À Salaberry-de-Valleyfield, nous considérons aussi :
- les dimensions de la zone chauffée;
- l’isolation;
- les infiltrations d’air;
- le nombre de fenêtres;
- l’exposition au vent;
- la température intérieure désirée;
- le système de chauffage complémentaire existant.
Un dimensionnement de thermopompe sérieux consiste à vérifier les besoins du bâtiment, pas simplement à utiliser une règle approximative de pieds carrés par BTU.
R-32 : clairement identifié sur le groupe extérieur
Le logo R32 est visible sur la façade de l’unité.
Cette génération d’Altair 700 utilise donc le réfrigérant R-32 plutôt que le R-410A traditionnel.
Dans la documentation fournie, Fujitsu compare un potentiel de réchauffement global de 675 pour le R-32 à 2 088 pour le R-410A, ce qui représente une réduction annoncée d’environ 68 % du PRG.
Pour le client, le changement de réfrigérant n’affecte pas l’utilisation quotidienne de la thermopompe. Pour notre équipe d’installation, il exige toutefois le respect des procédures et équipements adaptés à cette nouvelle génération de systèmes.
Des conduites frigorifiques de 1/4 po et 3/8 po
La Fujitsu Altair 700 de 12 000 BTU utilise :
- 1/4 po pour la conduite liquide;
- 3/8 po pour la conduite gaz.
Cette information est particulièrement importante lors d’un remplacement d’ancienne thermopompe.
Il ne faut jamais présumer que les conduites déjà présentes dans le bâtiment sont automatiquement compatibles simplement parce qu’elles « ressemblent » aux nouvelles.
Nous vérifions notamment :
- leur diamètre;
- leur longueur;
- leur état;
- leur parcours;
- leur isolation;
- leur compatibilité avec l’installation prévue.
Fujitsu autorise pour cette série une longueur de liaison allant jusqu’à 66 pieds, avec une précharge indiquée jusqu’à 49 pieds et une différence verticale maximale également de 49 pieds.
Cette flexibilité est particulièrement utile dans un projet sur toiture comme celui de Salaberry-de-Valleyfield.
Un format compact très pratique pour les toits plats
L’unité extérieure associée au modèle 12KMAS1 mesure :
- 31 7/16 po de largeur;
- 21 5/16 po de hauteur;
- 11 7/16 po de profondeur;
- poids net d’environ 71 lb.
Cette profondeur réduite est particulièrement avantageuse sur une toiture où l’on doit composer avec des évents, sorties de ventilation, parapets, conduits et équipements existants.
Sur la photographie du chantier, on voit d’ailleurs un large élément de ventilation situé sur la droite de l’installation.
Notre travail consiste donc à positionner le groupe extérieur sans compromettre ni son propre débit d’air ni l’accès aux autres équipements de toiture.
Une unité intérieure qui peut descendre à 19 dB(A)
À l’intérieur, la Fujitsu Altair 700 peut fonctionner à seulement 19 dB(A) en mode calme en climatisation.
En chauffage, la valeur correspondante est de 21 dB(A).
Pour le modèle 12 000 BTU, Fujitsu indique à l’extérieur :
- 48 dB(A) en climatisation;
- 50 dB(A) en chauffage.
Le bruit est souvent négligé lorsqu’un client compare des thermopompes.
Pourtant, une différence de quelques décibels peut devenir très perceptible lorsqu’une unité intérieure se trouve près d’une chambre, d’un bureau ou d’un salon.
Wi-Fi intégré pour contrôler la thermopompe à distance
L’Altair 700 offre également une connectivité Wi-Fi intégrée.
Fujitsu prévoit une gestion à distance par l’entremise de l’application AIRSTAGE.
Cette fonction peut permettre au propriétaire de :
- modifier la température à distance;
- préparer la maison avant son arrivée;
- réduire la consigne pendant une absence;
- surveiller plus facilement le fonctionnement du système;
- éviter certains oublis de réglage.
La documentation mentionne aussi plusieurs possibilités d’intégration avancée avec des interfaces et contrôleurs optionnels, incluant des solutions compatibles BACnet et Modbus.
Serpentins ProCore et filtre lavable
Fujitsu indique que l’unité intérieure utilise des serpentins ProCore en cuivre à haute résistance à la corrosion.
Le filtre est également lavable.
Parmi les fonctions disponibles dans cette génération, on retrouve notamment :
- mode économie d’énergie;
- mode chaleur minimale;
- dégivrage automatique;
- redémarrage automatique;
- commande sans fil;
- ajustement automatique du volet vertical.
Pour un propriétaire, ces fonctions ne remplacent pas un bon dimensionnement, mais elles contribuent au confort quotidien.
Une installation ENERGY STAR qui doit être vérifiée selon le programme de subvention choisi
La fiche technique classe les modèles de cette série dans les catégories ENERGY STAR indiquées par Fujitsu.
Pour les propriétaires à la recherche d’une subvention pour thermopompe à Salaberry-de-Valleyfield, nous vérifions toutefois toujours l’admissibilité en fonction de la combinaison exacte d’unités et du programme disponible au moment de l’installation.
Il ne suffit pas de voir un logo ENERGY STAR sur une brochure.
Selon le programme, l’admissibilité peut dépendre :
- du numéro exact de l’unité intérieure;
- du numéro exact de l’unité extérieure;
- du numéro de certification;
- de la capacité à basse température;
- du type d’habitation;
- de la date de l’installation;
- des règles administratives en vigueur.
C’est une étape que les propriétaires devraient effectuer avant de choisir une machine uniquement pour obtenir une aide financière annoncée.
Ce que nous avons particulièrement soigné sur cette installation de Salaberry-de-Valleyfield
Chaque photo de chantier permet de voir certains choix qu’une fiche technique ne montre jamais.
Ici, plusieurs éléments sont particulièrement importants.
La hauteur de l’appareil
L’unité est suffisamment haute pour laisser un grand volume libre sous le groupe extérieur.
Pour le dégivrage et la neige, c’est un avantage évident.
Les quatre points de fixation
Les pieds de la thermopompe sont installés sur la traverse métallique du support plutôt que sur une surface irrégulière.
Cela contribue à stabiliser l’unité.
La protection du toit
Les montants du support ne reposent pas sans réflexion sur la toiture. Des bases intermédiaires répartissent et organisent les points d’appui.
L’accès électrique
Le boîtier installé à droite reste accessible sans devoir démonter la thermopompe.
La circulation d’air
La façade du ventilateur est entièrement dégagée.
Une unité extérieure ne doit pas être installée devant une obstruction simplement parce que cet emplacement raccourcit la tuyauterie.
Les erreurs que nous cherchons à éviter sur une thermopompe installée en toiture
Une installation comparable peut devenir problématique lorsque certains détails sont négligés.
Parmi les erreurs les plus fréquentes :
- poser l’appareil trop bas;
- placer la thermopompe directement dans une zone d’accumulation de neige;
- bloquer l’accès aux valves de service;
- installer le ventilateur face à une obstruction;
- concentrer les charges sur la membrane;
- laisser la tuyauterie ou le câblage sans protection adéquate;
- choisir un support instable;
- oublier l’espace nécessaire pour le dégivrage;
- réutiliser des conduites incompatibles sans vérification;
- installer l’appareil en fonction de la facilité du jour plutôt que de son entretien futur.
Une installation CVAC professionnelle consiste précisément à éliminer ces compromis inutiles.
Une machine efficace ne peut pas compenser une mauvaise installation
Cette Fujitsu Altair 700 affiche un rendement de 27,5 SEER2, fonctionne au R-32 et possède un compresseur Inverter capable de moduler sa puissance.
Toutes ces caractéristiques sont intéressantes.
Mais aucune fiche technique ne peut compenser :
- une mauvaise évacuation du condensat;
- un support instable;
- un mauvais vide du circuit;
- un raccord évasé inadéquat;
- une longueur de ligne mal calculée;
- un débit d’air extérieur obstrué;
- une unité inaccessible pour le service.
Chez AirGreen, nous considérons donc l’appareil et l’installation comme un seul système.
Notre approche AirGreen à Salaberry-de-Valleyfield
Cette installation de thermopompe Fujitsu AIRSTAGE Altair 700 à Salaberry-de-Valleyfield illustre particulièrement bien notre manière de travailler sur les projets où l’unité extérieure doit prendre place sur un toit.
Nous analysons d’abord le site, puis la machine.
Nous regardons où la neige peut s’accumuler, comment l’eau de dégivrage pourra s’évacuer, où passent les conduites, comment protéger la toiture et comment un technicien pourra accéder à l’équipement plusieurs années après l’installation.
C’est cette même méthode que nous appliquons sur nos projets de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Pour le propriétaire, le résultat visible est une Fujitsu proprement installée sur son support.
Pour nous, le véritable résultat est une installation où l’équipement peut fonctionner dans les conditions pour lesquelles il a été conçu, sans que la toiture, la neige ou l’accessibilité deviennent des problèmes évitables.
