À Saint-Nazaire-d’Acton, une installation où la qualité se voit aussi dans les détails extérieurs
Sur cette installation réalisée à Saint-Nazaire-d’Acton, nous avons installé une thermopompe murale FUJITSU AIRSTAGE ORION XLTH, une gamme conçue pour offrir à la fois climatisation estivale et chauffage dans des conditions hivernales exigeantes. La photo du chantier montre un aspect que nous considérons essentiel chez AirGreen : une bonne installation CVAC ne se limite jamais à mettre une unité extérieure en marche. Le positionnement, la tuyauterie, l’alimentation électrique, la protection des conduits, l’amortissement des vibrations et l’accessibilité pour l’entretien comptent tout autant.

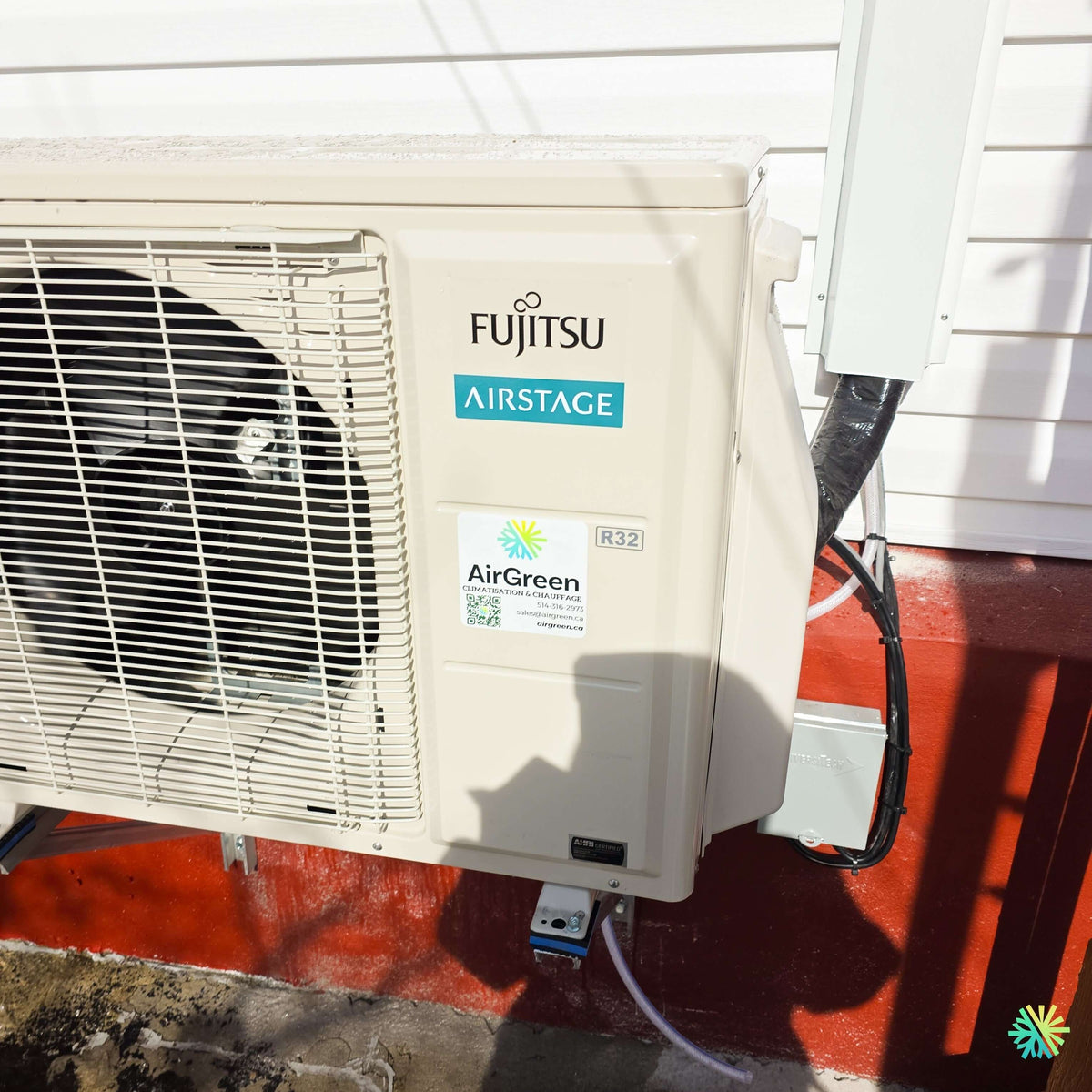

L’unité extérieure FUJITSU AIRSTAGE visible sur la photo est installée sur des supports muraux, au-dessus du niveau du sol. On remarque également le marquage R32, le sectionneur électrique installé à proximité, ainsi que le passage protégé des raccordements frigorifiques et électriques le long du revêtement extérieur.
Cette configuration est particulièrement intéressante pour une propriété québécoise puisqu’elle garde la machine dégagée du sol tout en créant une installation compacte et ordonnée.
Une FUJITSU ORION XLTH conçue pour le chauffage en climat froid
La série FUJITSU AIRSTAGE ORION XLTH, également présentée dans la documentation technique comme la série Orion CTEB, est une gamme de thermopompes murales simple zone utilisant le réfrigérant R32.
Selon la fiche technique fournie par Fujitsu, la gamme peut fonctionner en chauffage jusqu’à -26 °C et en climatisation dans une plage allant jusqu’à 50 °C à l’extérieur. Elle utilise également un compresseur Inverter, qui adapte le fonctionnement de la thermopompe aux besoins réels plutôt que de fonctionner uniquement selon un cycle marche-arrêt traditionnel.
Pour une maison de Saint-Nazaire-d’Acton, cette plage de fonctionnement est particulièrement pertinente. Une thermopompe murale choisie pour le Québec doit être évaluée sur ses capacités réelles de chauffage à basse température, et non seulement sur sa capacité nominale de climatisation.
Une gamme complète plutôt qu’une seule capacité
Un détail important mérite d’être précisé : la photo du chantier permet clairement d’identifier la famille FUJITSU AIRSTAGE, le réfrigérant R32 et la configuration extérieure de l’installation, mais elle ne montre pas suffisamment la plaque signalétique pour confirmer sans ambiguïté la capacité exacte de cette machine.
Nous préférons donc ne pas attribuer artificiellement un nombre de BTU à cette installation.
La gamme ORION XLTH présentée dans la fiche Fujitsu comprend notamment :
- 09KZAH1 : 9 000 BTU/h nominaux en climatisation;
- 12KZAH1 : 12 000 BTU/h nominaux en climatisation;
- 15KZAH1 : 14 500 BTU/h nominaux;
- 18KZAH1 : 18 000 BTU/h nominaux;
- 24KZAH1 : 22 000 BTU/h nominaux.
Les capacités nominales de chauffage sont même supérieures aux capacités nominales de climatisation sur cette série. Par exemple, la version 12K est donnée pour 16 000 BTU/h nominaux en chauffage, alors que la 18K atteint 21 600 BTU/h et la 24K 25 200 BTU/h.
Cette distinction est essentielle lors du dimensionnement d’une thermopompe murale. Deux maisons de dimensions semblables peuvent nécessiter des capacités différentes selon l’isolation, la fenestration, l’orientation du bâtiment, les infiltrations d’air, l’aménagement intérieur et l’usage réel de l’espace.
Pourquoi nous évitons de surdimensionner une thermopompe murale
Installer la plus grosse thermopompe disponible n’est pas automatiquement la meilleure décision.
Une unité trop grande peut atteindre la température demandée très rapidement, réduire ses cycles de modulation et offrir un contrôle moins régulier de l’humidité en été. Une thermopompe correctement dimensionnée peut généralement fonctionner plus longtemps à charge partielle, ce qui favorise une température plus stable et une meilleure utilisation de la technologie Inverter.
Chez AirGreen, le choix entre une 9 000, 12 000, 15 000, 18 000 ou 24 000 BTU doit donc être relié au bâtiment lui-même, pas simplement à une règle approximative basée sur la superficie.
Un rendement énergétique particulièrement élevé sur les petites capacités
La fiche de spécifications de l’ORION XLTH présente des rendements très intéressants, particulièrement pour les modèles de capacité plus faible.
La version 09KZAH1 affiche un TRÈS2 de 33,1, tandis que la 12KZAH1 atteint 30,5. Les versions supérieures affichent respectivement 27,5, 25,5 et 24,0.
Tous les modèles répertoriés dans la documentation portent également des classements ENERGY STAR, incluant les désignations associées au climat froid indiquées par le fabricant.
Pour un propriétaire qui compare différentes thermopompes murales, ce type de donnée est beaucoup plus utile qu’une simple affirmation selon laquelle une machine est « économique ». Le rendement doit être comparé à capacité équivalente et en tenant compte du chauffage hivernal.
L’admissibilité réelle à une subvention pour thermopompe au Québec doit cependant toujours être vérifiée avec le modèle exact, le numéro de référence applicable et les critères du programme en vigueur au moment de la demande.
Le R32 : clairement identifiable sur l’unité installée
Sur la photo du chantier à Saint-Nazaire-d’Acton, le symbole R32 apparaît directement sur le panneau frontal de l’unité extérieure.
Selon Fujitsu, le R32 présente un potentiel de réchauffement global inférieur à celui du R410A. La documentation indique un PRG de 675 pour le R32 contre 2088 pour le R410A, soit une réduction annoncée de 68 %.
Pour l’installateur, le changement de réfrigérant ne signifie pas simplement utiliser une bouteille différente. Les équipements, procédures de manipulation et bonnes pratiques de mise en service doivent être adaptés au réfrigérant spécifié par le fabricant.
C’est également une raison supplémentaire pour éviter les improvisations lors d’un remplacement de thermopompe.
Le chauffe-plateau de base : un détail important pour l’hiver québécois
La documentation de la série ORION XLTH indique également que l’unité extérieure est équipée d’un chauffe-plateau de base conçu pour les régions extrêmement froides.
Lorsqu’une thermopompe fonctionne en chauffage pendant l’hiver, elle doit périodiquement effectuer des cycles de dégivrage. L’eau générée doit pouvoir s’évacuer convenablement plutôt que de former progressivement une accumulation de glace sous l’échangeur extérieur.
Le choix de l’emplacement de l’unité extérieure est donc directement lié à son fonctionnement hivernal.
Une installation murale qui garde l’unité extérieure au-dessus du sol
Sur notre installation de Saint-Nazaire-d’Acton, l’unité extérieure est fixée sur un support mural métallique plutôt que déposée directement sur une dalle au niveau du sol.
Cette approche présente plusieurs avantages pratiques :
- elle garde l’unité plus éloignée des accumulations ordinaires de neige au sol;
- elle facilite le nettoyage autour de la machine;
- elle évite qu’une dalle affaissée ou déplacée modifie la position de l’unité;
- elle permet une installation compacte le long de la fondation;
- elle facilite l’accès aux connexions lors d’un futur entretien CVAC.
Nous pouvons également distinguer sous les points de fixation des éléments servant à limiter la transmission directe des vibrations entre la thermopompe et son support.
Une installation murale doit néanmoins être effectuée correctement. Le choix des ancrages, la structure du mur et le positionnement des supports ont une influence directe sur la stabilité de l’ensemble.
Un passage de conduits propre et protégé
Le côté droit de la photo montre également le cheminement vertical des raccordements de la thermopompe.
Une partie des conduits est installée dans une goulotte extérieure blanche, ce qui protège les liaisons tout en donnant une finition plus propre sur le revêtement de la maison. La transition vers l’unité extérieure est regroupée de manière compacte plutôt que de laisser plusieurs câbles et tuyaux suivre des parcours différents.
Ce détail paraît simple, mais il fait une grande différence sur une installation terminée.
Dans nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous portons la même attention au passage des conduits. Une installation extérieure reste visible pendant de nombreuses années; son apparence ne devrait donc pas être traitée comme un détail secondaire.
Un sectionneur électrique positionné à proximité
À droite de la thermopompe, on distingue clairement un sectionneur électrique extérieur.
Cet élément permet d’isoler l’alimentation électrique de l’équipement lorsque des travaux d’entretien ou de diagnostic doivent être effectués. Son positionnement près de la machine facilite également l’intervention du technicien.
La série ORION XLTH fonctionne en 208-230 V, 60 Hz, monophasé. La documentation Fujitsu indique un disjoncteur de 15 A pour les modèles 09K et 12K, et de 20 A pour les capacités 15K, 18K et 24K.
Le circuit électrique doit évidemment être sélectionné en fonction du modèle exact installé, et non selon l’apparence physique de l’unité extérieure.
Une thermopompe qui peut rester très silencieuse
Le confort acoustique constitue souvent un critère majeur lors du choix d’une thermopompe murale.
Fujitsu annonce pour cette série un niveau sonore intérieur pouvant descendre jusqu’à 23 dB(A) sur certaines capacités en mode silencieux. Les valeurs extérieures indiquées dans la fiche technique se situent entre 46 et 50 dB(A), selon le modèle et le mode de fonctionnement.
Le positionnement de l’unité extérieure reste néanmoins important.
Une machine relativement silencieuse peut devenir gênante si elle est fixée à un endroit qui amplifie les vibrations ou si son flux d’air est dirigé vers une zone mal choisie. L’installation fait donc partie intégrante du résultat acoustique.
Wi-Fi intégré et contrôle à distance
La documentation Fujitsu indique également une connectivité Wi-Fi intégrée permettant la surveillance et le contrôle à distance au moyen de l’application mobile AIRSTAGE.
Pour le propriétaire, cela signifie qu’il est possible d’ajuster la température ou certaines fonctions du système sans être directement devant l’unité intérieure.
La série accepte également différentes options de contrôle filaire et d’intégration, notamment des interfaces compatibles BACnet et Modbus dans certaines configurations. Cette flexibilité peut devenir intéressante lorsqu’un système résidentiel doit être intégré à une installation de contrôle plus élaborée.
Des serpentins ProCore pour l’unité intérieure
FUJITSU met aussi de l’avant ses serpentins ProCore, fabriqués en cuivre à haute résistance à la corrosion, sur l’unité intérieure de cette gamme.
C’est un élément moins visible pour le propriétaire que l’apparence du boîtier mural, mais il mérite d’être pris en compte lorsqu’on compare la construction interne de différents appareils.
La télécommande rétroéclairée, les nombreuses vitesses de ventilation et les modes d’économie d’énergie font également partie des caractéristiques indiquées par le fabricant.
Ce que cette installation à Saint-Nazaire-d’Acton montre sur notre façon de travailler
Nous traitons l’unité extérieure comme une partie complète du projet
La photo de cette installation FUJITSU ORION XLTH résume assez bien notre approche.
L’unité est élevée sur son support. Le sectionneur est accessible. Les conduits sont regroupés et protégés. Le parcours entre la goulotte et l’appareil reste compact. Les supports sont installés de façon à maintenir l’unité solidement en place.
Ce sont précisément les détails que l’on ne remarque parfois qu’après avoir vu une installation moins soignée.
Chez AirGreen, nous voulons que l’installation reste logique pour le prochain technicien qui interviendra sur la machine dans cinq ou dix ans. Une thermopompe ne doit pas seulement être installée pour fonctionner le jour de la mise en service; elle doit demeurer accessible pour le nettoyage, le diagnostic et les réparations futures.
L’erreur à éviter : choisir uniquement selon le prix de la machine
Lorsqu’un propriétaire compare plusieurs soumissions de thermopompes murales, il est tentant de regarder uniquement le nom de la marque et le prix total.
Deux propositions utilisant exactement la même FUJITSU peuvent pourtant produire deux résultats très différents.
Il faut notamment comparer :
- le dimensionnement réel;
- l’emplacement de l’unité intérieure;
- l’emplacement et la hauteur de l’unité extérieure;
- la longueur et le diamètre de la tuyauterie;
- la protection extérieure des conduits;
- l’évacuation de l’eau;
- les supports et éléments antivibratoires;
- le circuit électrique;
- la qualité du tirage au vide et de la mise en service;
- l’accessibilité future pour l’entretien.
La thermopompe représente une partie du projet. La qualité de l’installation CVAC détermine comment cette machine pourra réellement fonctionner dans la maison.
Les diamètres de tuyauterie varient selon la capacité
La fiche Fujitsu illustre parfaitement pourquoi il faut connaître le modèle exact avant de réutiliser une tuyauterie existante.
Pour les versions 09K et 12K, les dimensions indiquées sont :
gaz 3/8 po et liquide 1/4 po.
La 15K passe à :
gaz 1/2 po et liquide 1/4 po.
Les modèles 18K et 24K utilisent quant à eux :
gaz 5/8 po et liquide 3/8 po.
Cela signifie qu’un remplacement de thermopompe ne devrait jamais être abordé avec l’idée que « les tuyaux déjà présents vont forcément convenir ».
La compatibilité doit être vérifiée.
Les longueurs de tuyauterie possibles offrent une bonne flexibilité
Selon la capacité choisie, Fujitsu permet des longueurs maximales allant de 25 m à 50 m, avec des différences verticales maximales allant de 20 m à 30 m selon le modèle.
Cette latitude facilite certaines installations où l’unité intérieure doit être éloignée de l’emplacement idéal de l’unité extérieure.
Il reste toutefois préférable de concevoir un parcours rationnel. Ajouter inutilement de la tuyauterie augmente le coût du projet, complique la finition et peut exiger des ajustements précis de charge de réfrigérant selon la longueur réelle.
Une installation adaptée aux conditions du Québec
La FUJITSU AIRSTAGE ORION XLTH réunit plusieurs caractéristiques particulièrement pertinentes dans notre climat : fonctionnement en chauffage jusqu’à -26 °C, technologie Inverter, chauffe-plateau de base, réfrigérant R32, classement ENERGY STAR, fonctionnement silencieux et différentes capacités adaptées à plusieurs dimensions de pièces ou de zones.
Mais le chantier de Saint-Nazaire-d’Acton rappelle surtout une chose : même une excellente thermopompe doit être correctement installée.
C’est précisément dans l’exécution que notre travail prend toute son importance.
De Saint-Nazaire-d’Acton à Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud, nous appliquons cette même logique à nos installations de thermopompes murales, systèmes centraux et autres équipements CVAC : sélectionner la bonne machine, prévoir son comportement en hiver, protéger les raccordements, assurer une installation électrique conforme et laisser derrière nous un système propre, accessible et durable.
