Installation d’une thermopompe centrale MIDEA EVOX G3 à Sainte-Julie sur la Rive-Sud de Montréal

À Sainte-Julie, une installation centrale où le positionnement extérieur compte autant que la performance hivernale

Sur cette installation réalisée à Sainte-Julie, le premier détail visible n’est pas un chiffre de rendement : c’est l’intégration particulièrement compacte de l’unité extérieure MIDEA EVOX G3 contre la maison. Le condenseur gris à soufflage horizontal est installé sur des supports muraux ancrés près de la fondation, à quelques pas d’une porte extérieure et immédiatement à côté d’une plate-bande.

Cette configuration résume bien le travail nécessaire derrière une thermopompe centrale. Il ne suffit pas de raccorder une machine performante au réseau de conduits existant. Nous devons déterminer où l’unité extérieure peut respirer correctement, comment la maintenir au-dessus du sol, comment préserver l’accès à la maison et comment préparer l’installation pour les réalités de l’hiver québécois.

La MIDEA EVOX G3 est une thermopompe centrale Inverter destinée aux systèmes gainables. La documentation du fabricant présente une gamme allant de 18 000 à 54 000 BTU/h, avec des rendements pouvant atteindre 19 SEER2, 12,5 EER2 et 10,8 HSPF2, selon la capacité et l’appariement intérieur-extérieur retenus.

La capacité précise installée sur ce chantier ne peut pas être déterminée de façon fiable à partir de la photographie seule. C’est un point important : la taille physique du condenseur ne remplace jamais la lecture de la plaque signalétique ni la validation de l’appariement AHRI. Pour une installation centrale, nous dimensionnons le système selon le bâtiment et non selon l’espace disponible à l’extérieur.

Une unité extérieure conçue pour le climat froid du Québec

Pour une thermopompe installée à Sainte-Julie, la performance en janvier a évidemment beaucoup plus de poids que la simple capacité à climatiser en juillet.

La documentation EVOX G3 annonce un fonctionnement continu jusqu’à -30 °C. MIDEA indique également une capacité de chauffage pouvant atteindre 100 % à -25 °C, avec un COP pouvant atteindre 1,9 dans les conditions de référence présentées par le fabricant.

La technologie de compresseur employée vise précisément à maintenir la production de chaleur lorsque la température extérieure chute. Le fabricant décrit une injection de vapeur à température intermédiaire permettant d’augmenter la quantité totale de réfrigérant comprimé sous des conditions de froid extrême.

Pour nos clients de Sainte-Julie, Longueuil, Boucherville, Saint-Bruno, Montréal, Laval, de la Rive-Sud et de la Rive-Nord, cette caractéristique change la façon d’évaluer une thermopompe centrale. La question n’est pas uniquement de savoir combien de BTU elle produit dans des conditions nominales. Nous voulons connaître sa capacité réelle lorsque la demande de chauffage est justement la plus forte.

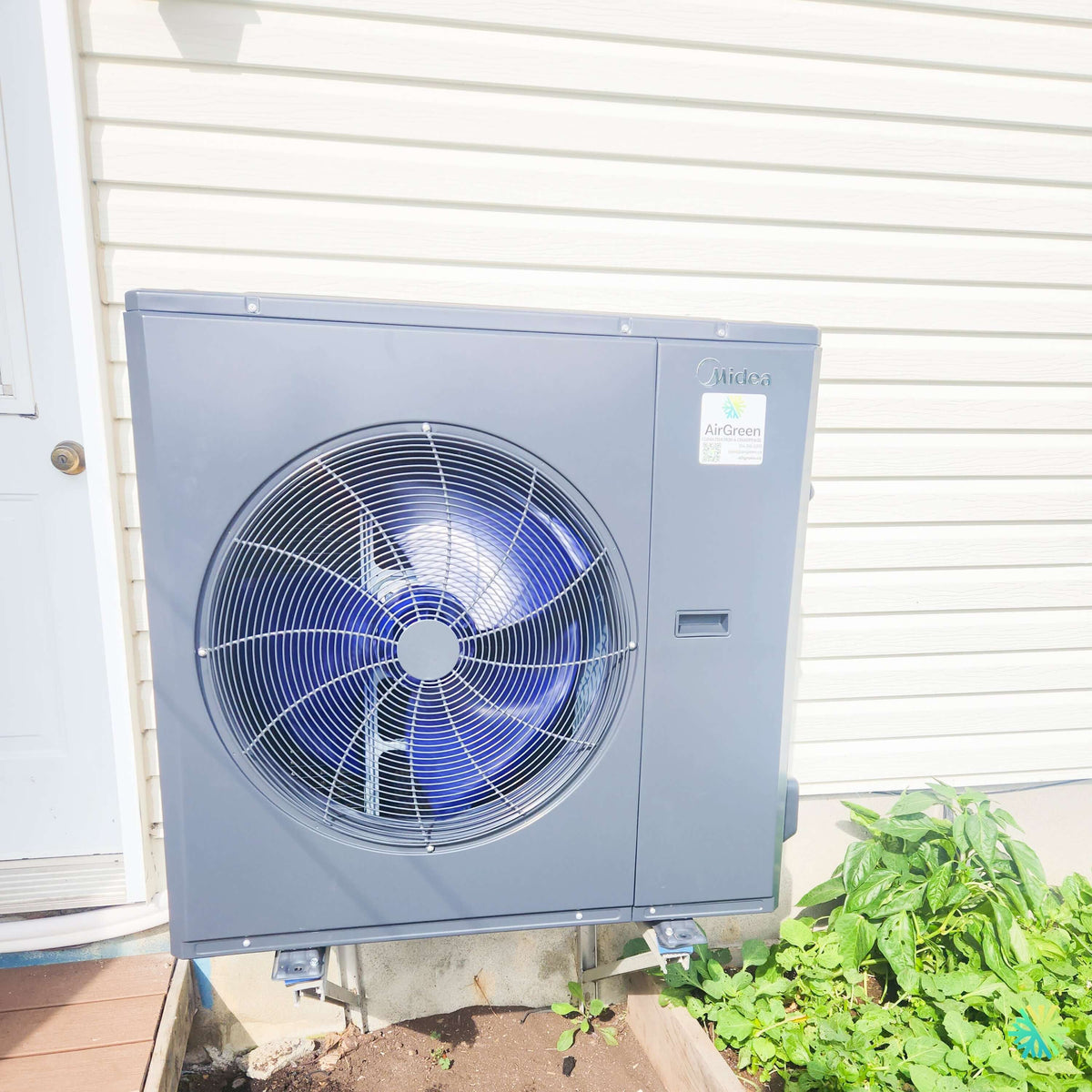

Ce que montre la photo : un condenseur dégagé du sol sur supports muraux

Sur ce chantier, nous avons choisi de ne pas déposer l’unité extérieure directement dans la plate-bande. Elle repose sur deux supports muraux métalliques, ce qui maintient la base du condenseur au-dessus du sol.

Ce choix apporte plusieurs avantages dans une installation québécoise.

La machine est moins exposée à l’humidité directe du sol et à la végétation. Elle est également plus facile à garder dégagée pendant l’hiver. Une thermopompe doit pouvoir aspirer et rejeter de grandes quantités d’air même après une chute de neige. Une unité installée trop bas peut rapidement se retrouver entourée d’un banc de neige ou de glace.

Sur la photo, la façade du ventilateur demeure complètement ouverte vers l’extérieur. Il n’y a ni clôture opaque ni mur immédiatement devant le ventilateur. C’est important puisque l’air rejeté ne doit pas être renvoyé directement vers l’échangeur extérieur.

La proximité de la plate-bande impose toutefois une règle d’entretien très simple : la végétation doit rester coupée autour du condenseur. Des plantes qui poussent contre l’échangeur peuvent réduire le débit d’air, retenir l’humidité et compliquer un futur entretien CVAC.

Une implantation proche de la porte qui exige une planification précise

Le condenseur est situé près d’une porte extérieure et de petites marches en bois. Dans une telle situation, chaque dimension compte.

Nous devons conserver un passage fonctionnel, éviter que l’unité n’empiète inutilement sur l’accès à la maison et maintenir suffisamment d’espace pour qu’un technicien puisse intervenir plus tard.

Cela concerne notamment :

• la circulation d’air autour de l’unité extérieure;
• l’accès aux panneaux de service;
• le dégagement devant le ventilateur;
• la gestion de l’eau lors des cycles de dégivrage;
• la neige qui peut s’accumuler autour des supports;
• la végétation de la plate-bande;
• le passage quotidien devant la porte;
• les vibrations transmises à la structure et aux raccordements.

Ce sont des considérations beaucoup plus importantes que quelques centimètres gagnés en plaçant simplement le condenseur à l’endroit le plus proche du réseau intérieur.

Une thermopompe centrale n’est pas une thermopompe murale avec de plus gros conduits

Dans une maison équipée d’un réseau de distribution d’air, la thermopompe centrale MIDEA EVOX G3 travaille avec une unité intérieure de type appareil de traitement d’air. L’air conditionné est ensuite distribué dans les pièces par le réseau de conduits.

Cela modifie complètement le comportement du système.

Avec un appareil mural, le débit d’air est principalement déterminé par l’unité installée dans la pièce. Dans un système central, la thermopompe doit composer avec la résistance du réseau complet : longueur des conduits, dimensions des branches, registres, filtre, serpentins et pression statique.

MIDEA a justement développé son système Computational Constant Airflow 2.0 pour adapter le fonctionnement du ventilateur aux conditions du réseau. La documentation indique une capacité de gestion de pression statique allant jusqu’à 1,2 po de colonne d’eau et jusqu’à 60 niveaux de réglage du débit d’air.

Pour nous, cela ne signifie pas qu’un mauvais réseau de conduits devient automatiquement acceptable. Un conduit trop restrictif reste un problème à corriger. Cette capacité d’adaptation offre cependant beaucoup plus de latitude lorsqu’une thermopompe moderne est intégrée dans une maison existante.

EVOX G3 : une plateforme particulièrement intéressante pour les remplacements de systèmes centraux

La troisième génération EVOX a été pensée pour faciliter les projets de modernisation.

MIDEA indique notamment que ses appareils de traitement d’air peuvent reconnaître automatiquement l’alimentation requise et fonctionner en 115 V ou 208/230 V, selon la configuration. Le fabricant a aussi conservé des largeurs comparables à celles de nombreuses fournaises résidentielles, soit environ 14,5 à 21,5 pouces, afin de faciliter l’intégration dans certains espaces mécaniques existants.

Cette conception est intéressante dans nos interventions à Sainte-Julie et sur la Rive-Sud, où nous rencontrons régulièrement des maisons possédant déjà une fournaise électrique, une ancienne thermopompe centrale ou un système à air pulsé.

Dans un remplacement, le défi n’est généralement pas seulement de faire entrer la nouvelle unité dans la salle mécanique. Nous devons vérifier :

Le réseau de conduits

Un système Inverter moderne donne son meilleur rendement lorsque le débit d’air est correctement ajusté. Un retour d’air sous-dimensionné ou des conduits trop restrictifs peuvent nuire au confort et augmenter le bruit.

L’alimentation électrique

La capacité de la thermopompe, l’unité intérieure et l’éventuel chauffage auxiliaire doivent être compatibles avec l’installation électrique du bâtiment.

Le chauffage d’appoint

MIDEA prévoit des éléments auxiliaires optionnels jusqu’à 25 kW, avec fonctionnement par étapes et ajustement selon les changements de température.

Le chauffage auxiliaire ne devrait toutefois pas devenir la source principale simplement parce que la thermopompe ou ses contrôles ont été mal configurés. Son rôle doit être intégré intelligemment à la stratégie de chauffage.

Une unité intérieure modulaire qui facilite les sous-sols et espaces mécaniques difficiles

Une partie de l’EVOX G3 qui ne se voit pas sur la photographie extérieure est particulièrement intéressante pour les installateurs : l’appareil de traitement d’air utilise une conception modulaire Block N Lock.

MIDEA prévoit jusqu’à six orientations d’installation, notamment verticale ascendante, descendante, horizontale à droite, horizontale à gauche et certaines configurations de faible hauteur. Le fabricant met en avant la possibilité de séparer et réassembler des modules afin de faciliter leur déplacement dans des escaliers, greniers ou sous-sols restreints.

À Montréal et dans plusieurs secteurs plus anciens de la Rive-Sud, nous travaillons fréquemment avec des escaliers de sous-sol étroits, des portes mécaniques limitées et des plafonds relativement bas.

Une machine techniquement excellente n’aide pas beaucoup si elle ne peut pas atteindre son emplacement final sans démolition importante. Cette modularité constitue donc un avantage très concret lors d’un remplacement de système central.

De l’Inverter au R-454B : ce qu’il faut réellement vérifier avant de choisir une EVOX G3

Les rendements annoncés varient selon la capacité exacte

Le tableau technique de la gamme montre clairement pourquoi nous évitons d’attribuer un seul SEER2 à toutes les EVOX G3.

Selon les combinaisons présentées par MIDEA, les capacités de refroidissement vont de 18 000 à 54 000 BTU/h. Les rendements changent avec la taille : certaines combinaisons atteignent 19 SEER2, alors que d’autres se situent à 17,2, 17,5, 17,7 ou 18,6 SEER2. Les valeurs HSPF2 publiées vont également jusqu’à 10,8 selon l’appariement.

C’est pourquoi un propriétaire ne devrait pas choisir une thermopompe centrale simplement parce qu’une publicité affiche « jusqu’à 19 SEER2 ».

Le mot important est “jusqu’à”.

Pour connaître la performance réelle du système proposé, nous devons vérifier les numéros de modèle de l’unité extérieure et de l’appareil intérieur ainsi que leur combinaison certifiée.

Le R-454B fait maintenant partie de la conception de cette génération

MIDEA utilise le réfrigérant R-454B pour cette gamme. La documentation indique un potentiel de réchauffement global, ou GWP, de 466 et classe ce réfrigérant dans la famille A2L.

Ce changement a des conséquences directes pour une entreprise de CVAC.

Une installation de système R-454B exige de travailler avec les procédures, outils et pratiques adaptés à cette génération de réfrigérants. Cela touche notamment la manipulation du circuit frigorifique, l’étanchéité, la mise en service et les pratiques de service.

Pour le propriétaire, le message est plus simple : lors du remplacement d’une vieille thermopompe centrale, il faut s’assurer que l’installateur maîtrise réellement les équipements et réfrigérants de nouvelle génération.

Une communication pouvant être sans fil entre les principaux composants

L’EVOX G3 intègre également une architecture de contrôle inhabituelle pour un système central.

MIDEA présente une communication Sub-1 GHz pouvant éliminer le câblage de communication traditionnel entre la thermopompe extérieure, l’appareil de traitement d’air et le thermostat communicant MIDEA. Le système demeure aussi compatible avec des configurations 485 ou 24 V, y compris avec certains équipements et thermostats tiers.

Dans un remplacement, cet aspect peut réduire la nécessité de refaire un long parcours de fils dans une maison finie.

Nous vérifions néanmoins chaque projet individuellement. La possibilité technique d’utiliser un thermostat existant ne signifie pas nécessairement que ce choix exploitera toutes les fonctions disponibles du système.

Filtration MERV 13 et contrôle du débit d’air

La qualité d’une installation centrale dépend également de ce qui se passe avant que l’air atteigne les pièces.

MIDEA prévoit un module de filtration compatible avec des filtres MERV 13 de 1, 2 ou 4 pouces. L’objectif est de mieux retenir poussière, pollen, particules et poils d’animaux tout en protégeant davantage le serpentin intérieur.

Il faut cependant éviter un piège fréquent : installer un filtre très restrictif sans vérifier la pression disponible du système.

Le meilleur filtre n’est pas nécessairement celui portant le chiffre le plus élevé. Nous devons considérer simultanément la filtration, le débit d’air et la pression statique réelle du réseau.

Contrôle intelligent et suivi de la consommation

Avec le thermostat communicant MIDEA et l’application SmartHome, la plateforme permet notamment de programmer des horaires, gérer la température et le débit, suivre certains paramètres du système et consulter la consommation électrique. MIDEA prévoit également des fonctions de diagnostic et de mise à jour logicielle à distance.

Pour une thermopompe centrale Inverter, ces contrôles ont une importance particulière. L’objectif n’est pas de forcer continuellement la machine à fonctionner à pleine capacité, mais de lui permettre d’adapter sa production aux besoins réels de la maison.

LogisVert : une thermopompe centrale peut être admissible, mais l’appariement doit être vérifié

Pour les propriétaires qui magasinent une thermopompe centrale à Sainte-Julie, la question des subventions Hydro-Québec est incontournable.

Les modalités actuelles du programme LogisVert permettent l’admissibilité d’une thermopompe air-air bibloc centrale comprenant un appareil intérieur et un appareil extérieur, sous réserve du respect de l’ensemble des conditions du programme. Le système complet doit notamment être neuf et certifié ENERGY STAR. Hydro-Québec indique actuellement une aide de 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR et de 120 $ par 1 000 BTU/h à -8 °C pour un modèle ENERGY STAR – Climat froid.

Cela ne signifie pas qu’il suffit d’inscrire « MIDEA EVOX G3 » sur une facture pour obtenir un montant donné.

L’admissibilité et l’aide financière doivent être calculées à partir de l’appariement exact des modèles intérieur et extérieur, de la capacité reconnue à -8 °C et de la liste en vigueur à la date de l’installation. Hydro-Québec précise d’ailleurs que ses listes et les montants associés aux différents modèles peuvent changer dans le temps.

Chez AirGreen, nous privilégions donc une vérification du modèle précis plutôt qu’une estimation approximative basée uniquement sur la capacité nominale.

Ce que cette installation de Sainte-Julie montre particulièrement bien

Ce chantier est intéressant parce que la photographie paraît simple : une thermopompe grise contre un revêtement extérieur clair.

En réalité, plusieurs décisions techniques se rencontrent exactement à cet endroit.

Nous avons une thermopompe centrale MIDEA EVOX G3 à soufflage horizontal, un support mural qui garde l’appareil au-dessus de la plate-bande, une porte adjacente qu’il faut maintenir accessible, un espace de service à préserver et un climat où l’accumulation de neige et les cycles de dégivrage doivent être considérés dès l’installation.

À l’intérieur, le même projet doit être pensé avec autant de précision : capacité, débit d’air, pression statique, filtration, chauffage auxiliaire, thermostat, réseau de conduits et configuration de l’appareil de traitement d’air.

C’est précisément pourquoi nous considérons qu’une installation de thermopompe centrale commence bien avant la fixation du condenseur.

Pour une maison de Sainte-Julie, Longueuil, Boucherville, Saint-Bruno, Montréal, Laval, de la Rive-Sud ou de la Rive-Nord, le meilleur système n’est pas simplement celui ayant la cote SEER2 la plus élevée sur une brochure. C’est celui dont la capacité correspond au bâtiment, dont le réseau de conduits permet le débit nécessaire et dont l’installation extérieure demeure fonctionnelle lorsque le mercure descend sous zéro.

La MIDEA EVOX G3 apporte des caractéristiques techniques particulièrement intéressantes pour ce type de projet : fonctionnement jusqu’à -30 °C, technologie Inverter, réfrigérant R-454B, appareil intérieur modulaire, gestion évoluée du débit d’air et possibilités de contrôle communicant. Mais toutes ces fonctions dépendent toujours de la même base : un dimensionnement sérieux et une installation CVAC exécutée selon les contraintes réelles de la maison.

Cette réalisation à Sainte-Julie montre exactement cette approche. L’équipement s’intègre dans un espace extérieur déjà utilisé, le sol et la plate-bande demeurent dégagés sous la machine et le ventilateur conserve une grande zone de soufflage libre. C’est une installation relativement discrète visuellement, mais techniquement pensée pour devenir une composante permanente du système de chauffage et de climatisation de la propriété.
