Une installation Fujitsu Orion XLTH sur balcon où chaque centimètre devait être utilisé intelligemment
À Sainte-Justine-de-Newton, nous avons réalisé une installation de thermopompe murale Fujitsu AIRSTAGE Orion XLTH dans une configuration qui illustre parfaitement un aspect souvent sous-estimé en CVAC : une excellente thermopompe doit aussi être installée de façon à respecter l’espace réellement disponible autour du bâtiment.
Sur cette réalisation AirGreen, l’unité extérieure ne se trouve ni au sol à côté de la maison, ni suspendue en hauteur sur une façade dégagée. Elle prend place directement sur un balcon étroit, entre le mur du bâtiment et le garde-corps. La photo montre clairement les contraintes : baie vitrée, porte de balcon, mobilier extérieur, passage à conserver et espace limité devant la façade.
Nous avons donc travaillé avec une solution compacte et structurée. Le condenseur Fujitsu repose sur un support métallique surélevé, qui maintient l’appareil au-dessus de la dalle de béton tout en conservant une implantation propre et stable.
Cette réalisation est particulièrement intéressante pour les propriétaires d’appartements, de condos et de bâtiments multilogements qui pensent parfois qu’une thermopompe murale est impossible à installer lorsqu’il n’existe pas de grande cour ou d’espace latéral disponible.

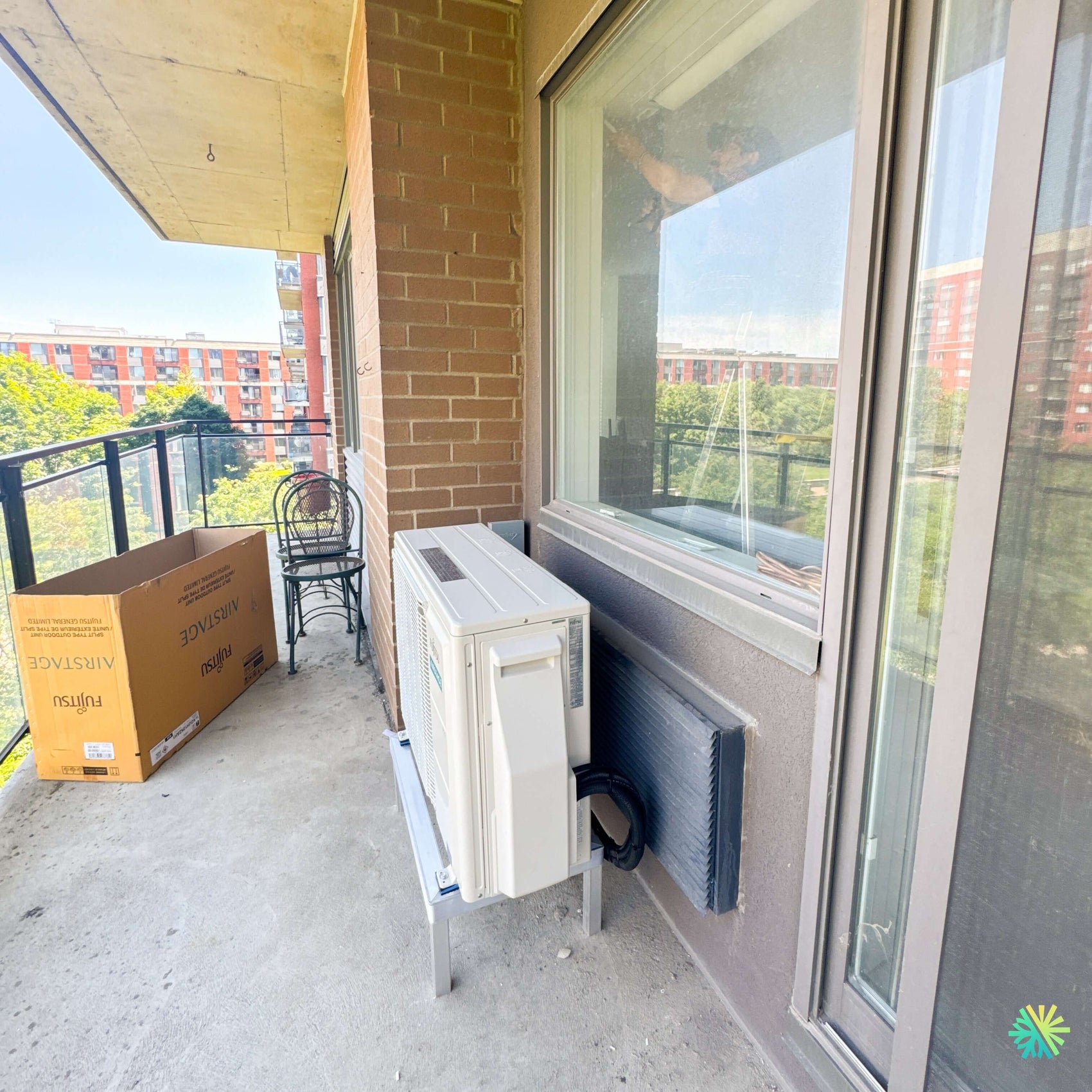

Ce que la photo nous apprend sur cette installation à Sainte-Justine-de-Newton
Plusieurs détails de terrain sont visibles.
L’unité extérieure est placée :
- contre un mur extérieur en maçonnerie et crépi;
- sous une grande fenêtre;
- sur un support métallique indépendant de la dalle;
- dans un espace protégé en partie par le balcon supérieur;
- à proximité immédiate du point de pénétration des conduites;
- suffisamment compacte pour laisser une partie du balcon accessible.
Nous pouvons également observer que les conduites frigorifiques sont regroupées derrière l’équipement avant leur entrée dans le bâtiment. Cette implantation limite le parcours visible à l’extérieur et permet d’obtenir une finition beaucoup plus discrète que lorsqu’une longue canalisation traverse plusieurs mètres de façade.
Dans une installation CVAC sur balcon, cette optimisation est importante. Nous devons constamment chercher un compromis entre l’accès pour le technicien, les dégagements nécessaires au fonctionnement de la machine, le passage du propriétaire et l’impact visuel de l’installation.
Pourquoi utiliser un support surélevé plutôt que de déposer l’appareil directement au sol
La base métallique visible sur la photo n’est pas seulement un accessoire esthétique.
Une unité extérieure de thermopompe doit être installée sur une assise stable et de manière à éviter autant que possible le contact direct avec l’eau, la neige, la glace et les débris présents au niveau du sol.
Sur un balcon en béton, le fait de surélever l’appareil présente notamment plusieurs avantages pratiques :
- amélioration du dégagement sous le condenseur;
- meilleure gestion de l’eau générée pendant les cycles de dégivrage;
- réduction du contact prolongé avec l’humidité;
- accès facilité sous et autour de l’appareil lors d’un entretien CVAC;
- installation plus structurée et plus facile à mettre de niveau.
Dans ce cas précis, le support permet également de positionner l’appareil à une hauteur cohérente par rapport au passage des conduites vers l’intérieur.
La Fujitsu Orion XLTH : conçue pour le chauffage en climat froid
La Fujitsu AIRSTAGE Orion XLTH appartient à la série H simple zone de Fujitsu. La documentation officielle fournie présente une gamme de cinq puissances, soit les versions 09K, 12K, 15K, 18K et 24K.
L’un de ses principaux intérêts pour le Québec est sa plage de fonctionnement en chauffage. Fujitsu indique un fonctionnement jusqu’à -26 °C, avec une plage de chauffage de -26 °C à 24 °C pour les modèles de cette famille. La documentation mentionne également l’utilisation du réfrigérant R-32, la technologie Inverter ainsi qu’un chauffe-plateau de base destiné aux climats extrêmement froids.
Pour une installation à Sainte-Justine-de-Newton, ce ne sont pas de simples données de catalogue. Une thermopompe installée au Québec doit être sélectionnée en considérant sa performance lorsque les températures passent sous zéro, et pas uniquement son rendement pendant une journée d’été.
Plusieurs capacités disponibles pour dimensionner correctement le bâtiment
La fiche technique Fujitsu présente les capacités nominales suivantes en climatisation :
- 9 000 BTU/h pour le modèle 09K;
- 12 000 BTU/h pour le 12K;
- 14 500 BTU/h pour le 15K;
- 18 000 BTU/h pour le 18K;
- 22 000 BTU/h pour le 24K.
En chauffage nominal, les capacités indiquées sont respectivement de 12 000, 16 000, 18 000, 21 600 et 25 200 BTU/h.
La photographie ne permet pas d’identifier avec certitude la capacité précise de l’appareil installé, et nous préférons ne jamais déduire un tonnage uniquement à partir de la taille extérieure du condenseur.
Lors d’un projet réel, nous sélectionnons la capacité en fonction de plusieurs paramètres : superficie à traiter, isolation, fenestration, orientation, configuration des pièces, hauteur des plafonds et besoins de chauffage.
Une thermopompe trop petite peut être constamment sollicitée lors des grands froids. Une machine inutilement surdimensionnée peut quant à elle être moins intéressante pour la modulation, la déshumidification et le confort général.
Des rendements particulièrement élevés sur les plus petites capacités
La fiche technique de la série Orion XLTH présente également des valeurs de rendement élevées.
Selon la capacité :
- le modèle 09K atteint un SEER2 de 33,1;
- le 12K affiche un SEER2 de 30,5;
- le 15K affiche 27,5;
- le 18K atteint 25,5;
- le 24K affiche 24,0.
Pour le chauffage, les valeurs HSPF2 région V indiquées vont de 9,4 à 10,7 selon le modèle.
Ces chiffres sont utiles lorsque nous comparons plusieurs thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, mais ils doivent toujours être interprétés avec la capacité et les besoins du bâtiment.
Un SEER2 élevé n’efface jamais les conséquences d’une mauvaise installation, d’un dimensionnement incorrect ou d’une circulation d’air extérieure insuffisante.
Une capacité de chauffage qui demeure intéressante lorsque la température chute
La fiche de performance Fujitsu va plus loin en indiquant le pourcentage de chauffage maximal disponible à -15 °C, -21 °C et -26 °C.
À titre d’exemple, pour la version 12K, Fujitsu indique jusqu’à :
- 138 % de la capacité nominale de référence à -15 °C;
- 124 % à -21 °C;
- 102 % à -26 °C.
Pour le modèle 15K, les valeurs indiquées sont respectivement 140 %, 126 % et 109 %.
Ces données montrent pourquoi nous accordons autant d’importance aux fiches de performance détaillées. Deux appareils annoncés comme des thermopompes « climat froid » peuvent se comporter très différemment lorsque la température extérieure atteint -20 °C.
Le compresseur Inverter et le confort au quotidien
La technologie Inverter permet au compresseur d’adapter son fonctionnement à la demande plutôt que de fonctionner uniquement à pleine puissance puis de s’arrêter complètement.
Dans une utilisation quotidienne, cette modulation peut aider à :
- maintenir une température plus constante;
- limiter les variations brusques de confort;
- réduire les cycles marche-arrêt;
- adapter la consommation à la demande réelle;
- maintenir un fonctionnement plus discret lorsque la pleine capacité n’est pas nécessaire.
C’est particulièrement pertinent dans les logements où la thermopompe fonctionne plusieurs heures par jour en chauffage durant l’hiver.
R-32 : le réfrigérant utilisé par cette nouvelle génération Fujitsu
La série Orion XLTH présentée dans la documentation utilise le R-32.
Fujitsu compare dans sa brochure le potentiel de réchauffement global du R-32 à celui du R-410A : le fabricant indique un PRG de 675 pour le R-32 contre 2 088 pour le R-410A, ce qui correspond à une réduction annoncée de 68 %.
Pour l’installateur, ce changement implique également une connaissance précise des procédures applicables au réfrigérant utilisé et du matériel nécessaire pour effectuer l’installation et la mise en service correctement.
Pourquoi cette installation sur balcon demande davantage de planification qu’une installation au sol
Préserver le passage sans compromettre la ventilation du condenseur
Sur la photo de Sainte-Justine-de-Newton, le balcon est relativement long mais étroit. Installer une thermopompe au mauvais endroit aurait facilement pu transformer l’appareil en obstacle permanent.
Nous devions donc réfléchir à l’usage quotidien du balcon.
L’objectif n’était pas simplement de trouver un endroit où « la machine rentre ». Il fallait conserver une circulation suffisamment pratique entre la porte, le mobilier et le reste du balcon, tout en laissant à l’unité extérieure l’espace nécessaire à son fonctionnement.
C’est une différence importante entre une installation réalisée uniquement selon la commodité du chantier et une installation pensée pour rester pratique pendant des années.
Un parcours frigorifique court et discret
L’un des avantages de cette implantation est la proximité entre l’unité extérieure et le point d’entrée des conduites.
Nous pouvons voir derrière le condenseur un faisceau de conduites qui rejoint directement la façade.
Réduire les détours inutiles permet de :
- conserver une finition plus discrète;
- diminuer le nombre de sections de cache-tuyaux;
- éviter des longueurs inutiles;
- simplifier l’accès futur aux raccordements;
- limiter l’impact visuel sur une façade ou un balcon.
Il demeure cependant indispensable de respecter les longueurs minimales prévues par Fujitsu.
La documentation indique une longueur minimale de 3 m (10 pi) pour les modèles 09K, 12K et 15K, et de 5 m (16 pi) pour les modèles 18K et 24K. Les longueurs maximales varient de 25 m (82 pi) à 50 m (164 pi) selon la capacité.
La dimension de la tuyauterie change selon la puissance
Une erreur que nous rencontrons dans certains projets de remplacement consiste à présumer qu’une ancienne tuyauterie peut automatiquement être conservée.
Sur cette gamme Fujitsu, les dimensions diffèrent pourtant selon la capacité :
- 09K et 12K : 1/4 po liquide et 3/8 po gaz;
- 15K : 1/4 po liquide et 1/2 po gaz;
- 18K et 24K : 3/8 po liquide et 5/8 po gaz.
Avant un remplacement de climatiseur mural ou de thermopompe, il faut donc vérifier la dimension, l’état, la longueur et la compatibilité des conduites existantes.
Une unité extérieure relativement compacte, avantageuse sur un balcon
La photographie montre bien pourquoi le format du condenseur compte.
Pour les modèles de cette série, Fujitsu indique une unité extérieure d’environ 799 mm de largeur, 632 mm de hauteur et 290 mm de profondeur. Le poids extérieur est donné à 39 kg (86 lb) pour les modèles 09K, 12K et 15K, et à 53 kg (117 lb) pour les capacités 18K et 24K.
Cette profondeur relativement contenue constitue un avantage lorsqu’il faut travailler dans un espace comme celui-ci.
Elle ne dispense toutefois jamais de respecter les dégagements de service et de circulation d’air exigés pour l’installation.
Un fonctionnement intérieur pouvant être très discret
Le bruit intérieur est particulièrement important dans un condo ou un appartement.
Selon la fiche Fujitsu, les modèles 09K et 12K peuvent descendre jusqu’à 23 dB(A) en vitesse calme. La version 15K est indiquée à 26 dB(A), tandis que les 18K et 24K sont annoncées à 30 dB(A) dans leur réglage calme.
L’unité dispose également de plusieurs vitesses de ventilation : automatique, élevée, moyenne-élevée, moyenne, moyenne-basse, basse et fonctionnement silencieux.
Pour nous, ce type de caractéristique devient particulièrement intéressant lorsqu’une unité intérieure doit être installée dans un salon, une chambre ou une aire ouverte utilisée plusieurs heures par jour.
Wi-Fi intégré et contrôle depuis l’application AIRSTAGE
La documentation Fujitsu mentionne une connectivité Wi-Fi intégrée avec surveillance à distance par l’intermédiaire de l’application mobile AIRSTAGE. Elle présente également plusieurs possibilités de contrôleurs et d’interfaces compatibles.
Pour le propriétaire, l’intérêt principal demeure simple : pouvoir modifier ou surveiller la température à distance sans dépendre exclusivement de la télécommande infrarouge.
Qu’en est-il des subventions?
La documentation fournie confirme que la gamme présente des classements ENERGY STAR, notamment des références liées au climat froid selon les modèles. Elle mentionne également la possibilité de profiter de remises locales.
Toutefois, le montant exact d’une subvention québécoise et l’admissibilité d’une installation donnée ne peuvent pas être déterminés uniquement à partir de cette brochure.
L’admissibilité doit être validée pour la combinaison précise des numéros de modèles, de la capacité et de la référence applicable au programme au moment du projet.
Chez AirGreen, nous considérons cette vérification comme une étape distincte du simple choix de la marque. Un même nom commercial peut regrouper plusieurs capacités et combinaisons techniques.
Les erreurs que nous évitons sur une installation de thermopompe sur balcon
Une installation comme celle de Sainte-Justine-de-Newton demande une attention particulière à plusieurs erreurs fréquentes :
- Déposer directement le condenseur sur la dalle sans considérer l’eau et les cycles de dégivrage.
- Bloquer le passage entre la porte et le garde-corps.
- Coincer l’appareil dans un espace trop fermé, ce qui nuit à la circulation d’air.
- Faire courir inutilement les conduites sur toute la façade alors qu’un parcours plus direct est possible.
- Choisir la puissance uniquement selon les pieds carrés sans considérer le bâtiment.
- Réutiliser une tuyauterie existante sans vérifier son diamètre.
- Négliger l’accès futur pour l’entretien ou le service.
- Oublier les contraintes particulières d’un balcon de condo ou d’un multilogement, notamment l’espace commun, la structure et les règles applicables au bâtiment.
Ce projet résume bien notre manière de travailler chez AirGreen
Cette installation de thermopompe Fujitsu à Sainte-Justine-de-Newton n’est pas spectaculaire parce qu’elle utilise une quantité inhabituelle d’équipement. Elle est intéressante précisément pour la raison inverse : nous avons réussi à intégrer proprement une thermopompe performante dans un espace où chaque détail devait être pensé.
Le support métallique maintient le condenseur surélevé. Le parcours extérieur des conduites demeure court. L’appareil occupe une portion relativement limitée du balcon. La porte reste accessible. Le bâtiment conserve une apparence ordonnée.
C’est le type de travail que nous réalisons régulièrement dans le Grand Montréal et ses environs. À Montréal, certaines installations sont limitées par les ruelles et les petits balcons. À Laval, nous rencontrons souvent des maisons où le meilleur emplacement se trouve sur un côté étroit. À Longueuil et sur la Rive Sud, les configurations de condos et de multilogements imposent régulièrement des contraintes similaires. Sur la Rive Nord, la gestion de la neige et le positionnement hivernal demeurent tout aussi importants.
Notre rôle est de combiner les caractéristiques de l’équipement avec ce que le bâtiment permet réellement.
Une Fujitsu AIRSTAGE Orion XLTH apporte une technologie Inverter, le R-32, une capacité de chauffage jusqu’à -26 °C selon la documentation du fabricant, plusieurs niveaux de puissance et un fonctionnement intérieur très silencieux sur certaines capacités. Mais l’appareil ne peut offrir son plein potentiel que si son installation est pensée correctement.
À Sainte-Justine-de-Newton, ce projet montre qu’un balcon relativement restreint n’empêche pas nécessairement l’installation d’une thermopompe murale de climat froid. Avec le bon positionnement, les bons dégagements, un support approprié et un parcours de tuyauterie maîtrisé, il est possible d’obtenir une solution de chauffage et de climatisation compacte, accessible et adaptée au bâtiment.
