Une installation pensée pour un espace extérieur où chaque centimètre compte
L’installation d’une thermopompe murale à Sainte-Thérèse ne se résume pas à fixer une unité intérieure, déposer un appareil extérieur et raccorder deux conduites de réfrigération. Dans les propriétés urbaines et semi-urbaines de la Rive Nord, l’espace disponible peut être limité par un balcon, un escalier métallique, un garde-corps, une clôture, une terrasse en bois ou d’autres appareils déjà présents.
C’était précisément le contexte de cette installation d’une thermopompe murale Hitachi airHome 600 réalisée par notre équipe AirGreen. L’unité extérieure devait être intégrée dans une cour arrière étroite, à proximité d’un balcon en bois et d’une structure métallique décorative. L’environnement comportait également plusieurs obstacles physiques qui limitaient les possibilités de manutention et de positionnement.

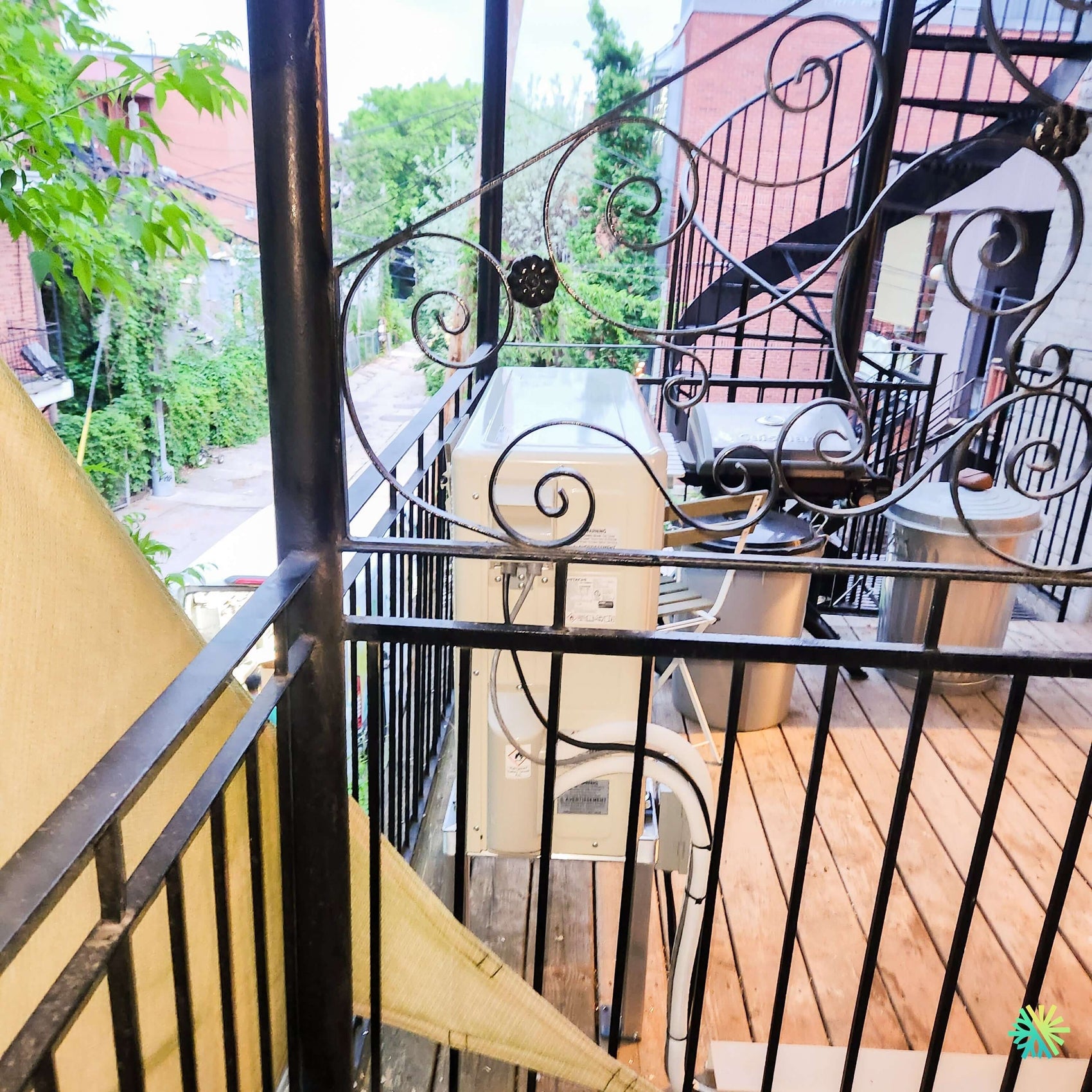

Sur la photo du projet, nous voyons clairement que l’appareil ne pouvait pas simplement être placé au centre de la terrasse. Il fallait préserver la circulation, éviter de nuire à l’utilisation du balcon, respecter les dégagements nécessaires au fonctionnement de la thermopompe et conserver un accès raisonnable pour les futurs travaux d’entretien CVAC.
Comprendre les contraintes avant de commencer les travaux
Dans ce type de configuration, nous procédons d’abord à une lecture complète de l’environnement extérieur. Plusieurs éléments doivent être analysés avant de choisir l’emplacement définitif :
- la largeur du passage disponible;
- la proximité du garde-corps et des poteaux métalliques;
- la présence d’un escalier de secours ou d’un accès secondaire;
- la solidité du support;
- le dégagement devant le ventilateur;
- la possibilité de retirer les panneaux de service;
- le cheminement des conduites frigorifiques;
- l’évacuation de l’eau de condensation;
- la présence d’autres équipements extérieurs;
- les risques d’accumulation de neige ou de glace.
L’objectif n’est pas uniquement de faire entrer l’unité dans l’espace disponible. Nous devons également nous assurer que l’air peut circuler correctement autour du condenseur. Un appareil trop rapproché d’un mur, d’une rampe ou d’un autre équipement peut réaspirer l’air qu’il vient d’évacuer. Cette recirculation peut réduire sa capacité, prolonger les cycles de fonctionnement et augmenter la consommation électrique.
Une installation extérieure surélevée et structurée
L’unité visible sur le projet a été installée sur un support qui la maintient au-dessus du niveau inférieur du balcon. Cette disposition présente plusieurs avantages dans un climat comme celui de Sainte-Thérèse :
- elle éloigne l’appareil de l’eau accumulée au sol;
- elle réduit les risques d’obstruction par la neige;
- elle facilite l’écoulement provenant des cycles de dégivrage;
- elle permet de mieux organiser les conduites et le câblage;
- elle libère une partie de l’espace de circulation;
- elle simplifie l’accès à certains composants lors d’un entretien.
Le support doit cependant être suffisamment rigide pour limiter les vibrations. Une unité extérieure mal stabilisée peut transmettre un bourdonnement au balcon, au mur ou à la structure métallique voisine. Cette situation est particulièrement perceptible la nuit, lorsque le bruit ambiant diminue.
Nous portons donc une attention particulière à la fixation, au nivellement et aux points de contact entre l’appareil, son support et la structure du bâtiment. Le niveau de l’unité est également important pour assurer un drainage adéquat pendant les cycles de dégivrage hivernaux.
Le défi de travailler derrière un garde-corps décoratif
Le garde-corps en fer forgé représentait une contrainte importante pour la manutention. Ses motifs décoratifs réduisaient l’ouverture disponible et compliquaient le déplacement des outils et de l’équipement.
Une mauvaise planification aurait pu entraîner plusieurs problèmes :
- endommagement du garde-corps;
- égratignures sur le boîtier de la thermopompe;
- positionnement trop rapproché de la structure;
- raccords frigorifiques difficiles à atteindre;
- impossibilité de retirer un panneau lors d’une réparation future.
Notre travail consiste à anticiper ces difficultés avant la fixation définitive. L’emplacement doit être pratique le jour de l’installation, mais aussi dans cinq ou dix ans lorsqu’un technicien devra vérifier les pressions, inspecter les connexions électriques ou nettoyer l’échangeur extérieur.
Pourquoi la Hitachi airHome 600 convenait à cette installation à Sainte-Thérèse
La Hitachi airHome 600 est une thermopompe murale à technologie Inverter offerte dans plusieurs capacités nominales, allant de 9 000 à 24 000 BTU/h. Cette gamme permet d’adapter la puissance de l’équipement à la superficie, à l’isolation, à l’exposition solaire, au nombre d’étages et à la configuration des pièces.
La capacité exacte ne doit jamais être déterminée uniquement selon la superficie du bâtiment. Une maison ancienne avec plusieurs fenêtres, une isolation limitée et des plafonds élevés peut demander une charge de chauffage différente de celle d’une construction récente de dimensions comparables. Chez AirGreen, nous évaluons donc le bâtiment avant de recommander un appareil.
Une thermopompe conçue pour le climat québécois
Selon la documentation technique du fabricant, la série airHome 600 peut fonctionner en chauffage jusqu’à une température extérieure de -25 °C et en climatisation entre -18 °C et 46 °C. Elle utilise le réfrigérant R32, possède un élément chauffant de bac de condensation installé de série et offre une capacité de chauffage maintenue jusqu’à -15 °C, selon le modèle et les conditions de fonctionnement. La gamme est certifiée ENERGY STAR et présente un rendement saisonnier pouvant atteindre un TRÉS2 de 23 et un CPSC2 région 5 de 9,2.
Ces caractéristiques sont pertinentes à Sainte-Thérèse, où la thermopompe doit composer avec :
- les périodes de froid intense;
- les variations rapides de température;
- la neige poussée par le vent;
- les cycles de gel et de dégel;
- l’humidité élevée en été;
- les épisodes de chaleur importants.
La technologie Inverter permet au compresseur de moduler son fonctionnement plutôt que de démarrer constamment à pleine capacité. Lorsque la température intérieure approche du point de consigne, l’appareil réduit graduellement sa production. Cette modulation améliore la stabilité de la température et limite les démarrages répétés.
Une attention particulière au dégivrage et à l’écoulement de l’eau
En hiver, l’échangeur extérieur d’une thermopompe peut accumuler du givre. L’appareil doit alors effectuer un cycle de dégivrage. Pendant ce cycle, la glace fond et produit une quantité d’eau parfois importante.
Dans une cour arrière étroite comme celle de cette installation, l’eau ne doit pas être dirigée vers une marche, un passage ou une surface fréquemment utilisée. Une mauvaise gestion de l’écoulement peut créer une plaque de glace dangereuse sous le balcon.
La Hitachi airHome 600 est équipée d’une technologie de dégivrage adaptatif et d’un élément chauffant dans le bac de condensation. Ces composants contribuent à améliorer l’évacuation de l’eau par temps froid. Ils ne remplacent toutefois pas une installation correctement planifiée. Le dégagement sous l’appareil et la configuration du support demeurent essentiels.
Des conduites organisées malgré un parcours complexe
La photo montre un environnement où les conduites doivent passer près de la structure du balcon sans empiéter inutilement sur l’espace disponible. Les conduites de cuivre isolées, le câble de communication et le drainage doivent être regroupés, protégés et fixés adéquatement.
Selon la capacité choisie, les modèles Hitachi airHome 600 utilisent différents diamètres de tuyauterie. Les modèles de 9 000 et 12 000 BTU/h utilisent notamment des raccordements de 1/4 po pour le liquide et de 3/8 po pour le gaz, tandis que les capacités supérieures peuvent exiger des conduites de gaz de 1/2 po ou de 5/8 po.
Le respect du diamètre prescrit est indispensable. Installer une conduite inadéquate peut affecter le retour d’huile, les pressions du système, le rendement et la durabilité du compresseur.
Pourquoi la qualité du vide est déterminante
Avant la mise en marche, nous devons retirer l’air et l’humidité présents dans les conduites frigorifiques. Cette étape est réalisée à l’aide d’une pompe à vide et d’instruments adaptés.
Une évacuation insuffisante peut laisser de l’humidité dans le circuit. Celle-ci peut réagir avec le réfrigérant et l’huile, contribuer à la formation d’acides et endommager certains composants internes. La qualité d’une installation CVAC ne peut donc pas être évaluée uniquement selon l’apparence extérieure du travail.
Les étapes moins visibles sont souvent les plus importantes :
- préparation et évasement des conduites;
- serrage des raccords au couple approprié;
- essai d’étanchéité;
- tirage au vide;
- vérification de la stabilité du vide;
- ouverture des valves de service;
- démarrage et validation des températures;
- inspection du drainage et des vibrations.
Un appareil qui facilite la qualité de l’air intérieur
La Hitachi airHome 600 ne sert pas uniquement au chauffage et à la climatisation. Elle comprend également plusieurs fonctions destinées à maintenir l’échangeur intérieur plus propre.
La technologie FrostWash 3.0 fonctionne en plusieurs étapes. Le serpentin est d’abord chauffé afin de faciliter le détachement de certains contaminants, puis refroidi jusqu’à produire une couche de glace qui emprisonne les particules. La glace fond ensuite pour évacuer une partie des saletés accumulées.
L’unité comprend aussi :
- un préfiltre en acier inoxydable;
- un filtre à charbon actif PM2.5;
- une fonction de protection contre les moisissures;
- un cycle de séchage interne;
- une fonction DuraSpin pour aider à expulser certaines particules;
- un contrôle Wi-Fi au moyen de l’application airCloud Go.
Ces fonctions ne remplacent pas le nettoyage périodique des filtres ni l’entretien de la thermopompe, mais elles peuvent contribuer à limiter l’accumulation prématurée de contaminants.
Un fonctionnement discret adapté aux chambres et aux espaces de vie
Selon la capacité et la vitesse sélectionnée, les unités intérieures de la série airHome 600 peuvent fonctionner à partir d’environ 29 dB(A) dans les modes les plus silencieux, avec une valeur indiquée de 27 dB(A) pour une configuration particulière du modèle de 12 000 BTU/h.
La fonction SleepSense ajuste la température pendant la nuit afin de réduire les variations inconfortables. Le capteur Smart Eco peut également détecter l’inoccupation d’une pièce et modifier le fonctionnement après une période déterminée.
Dans une propriété où l’unité intérieure dessert une chambre, un salon ou une aire ouverte, la sélection de l’emplacement influence directement la perception du bruit et la distribution de l’air. Nous évitons autant que possible de diriger le soufflage directement vers un lit, un canapé ou une table de travail.
L’application airCloud Go et le contrôle à distance
L’adaptateur Wi-Fi est inclus avec les modèles de la série airHome 600 présentés dans la documentation du fabricant. L’application airCloud Go permet notamment de :
- modifier la température à distance;
- créer une programmation hebdomadaire;
- surveiller l’utilisation énergétique estimée;
- utiliser certaines fonctions de géolocalisation;
- intégrer la thermopompe à Amazon Alexa ou Google Home.
Une programmation raisonnable donne généralement de meilleurs résultats que des changements fréquents et extrêmes de température. Avec une thermopompe Inverter, il est souvent préférable de maintenir un point de consigne relativement stable afin de permettre au compresseur de moduler efficacement.
Les erreurs à éviter dans une cour arrière étroite
Cette installation à Sainte-Thérèse illustre plusieurs erreurs que les propriétaires devraient éviter lors de la préparation d’un projet similaire.
Installer l’unité trop près d’un garde-corps
Le ventilateur doit pouvoir expulser l’air sans obstruction importante. Une grille métallique très rapprochée peut perturber le débit d’air et compliquer le nettoyage.
Bloquer l’accès aux panneaux de service
Un appareil peut sembler bien positionné le jour de l’installation, mais devenir extrêmement difficile à réparer si un mur, une rampe ou un autre équipement bloque les panneaux.
Diriger l’eau de dégivrage vers un passage
L’eau peut geler rapidement sous une unité extérieure. Le support et la zone d’écoulement doivent être planifiés en conséquence.
Déposer l’appareil directement sur une terrasse instable
Une terrasse en bois peut transmettre les vibrations au bâtiment. Une structure adaptée et des points d’appui bien préparés réduisent ce risque.
Superposer ou rapprocher plusieurs appareils sans planification
Lorsque plusieurs unités extérieures se trouvent sur un même balcon, leurs rejets d’air ne doivent pas se nuire. Il faut également préserver l’accès à chacune d’elles.
Choisir la capacité uniquement selon le nombre de pieds carrés
Un appareil surdimensionné peut effectuer des cycles trop courts, moins bien contrôler l’humidité et créer des écarts de température. Un appareil sous-dimensionné peut fonctionner continuellement sans atteindre le confort recherché lors des températures extrêmes.
Une installation adaptée aux réalités de la Rive Nord
Les propriétés de Sainte-Thérèse, Blainville, Boisbriand, Rosemère et des autres secteurs de la Rive Nord présentent des configurations très variées. Nous intervenons autant dans des maisons unifamiliales que dans des duplex, des logements avec escaliers extérieurs et des bâtiments où la cour arrière est partagée.
La même méthode rigoureuse s’applique également à nos installations de thermopompes murales à Montréal, Laval, Longueuil et sur la Rive Sud. Le modèle peut être identique, mais l’installation doit toujours être adaptée au bâtiment.
Dans le cas présenté ici, la difficulté principale ne venait pas de l’appareil lui-même. Elle provenait de l’intégration de l’unité extérieure dans un espace encombré sans compromettre la circulation, la ventilation, l’entretien ou l’apparence générale du balcon.
Une mise en service complète avant de quitter les lieux
Une fois les raccordements terminés, nous vérifions le fonctionnement en chauffage et en climatisation, selon les conditions extérieures. Nous contrôlons également :
- la réponse de la télécommande;
- la communication entre les unités;
- le débit d’air intérieur;
- la stabilité de l’unité extérieure;
- l’absence de bruit anormal;
- l’étanchéité des raccords;
- l’écoulement du drain;
- la configuration des fonctions Wi-Fi;
- le fonctionnement des modes disponibles.
Nous expliquons ensuite au client comment nettoyer les filtres, choisir une température raisonnable, utiliser les modes chauffage, climatisation et déshumidification, puis reconnaître les signes qui justifient une visite de service.
Une thermopompe performante exige une installation tout aussi soignée
La Hitachi airHome 600 propose une combinaison intéressante de chauffage par temps froid, climatisation, filtration, connectivité et technologies d’autonettoyage. Ces caractéristiques ne donnent cependant leur plein rendement que lorsque l’installation respecte les exigences techniques du fabricant et les contraintes réelles du bâtiment.
Ce projet réalisé à Sainte-Thérèse démontre l’importance d’une planification précise dans les espaces extérieurs complexes. Malgré la présence du balcon, de l’escalier métallique, du garde-corps décoratif et des autres équipements, notre équipe a organisé l’installation afin de maintenir un espace fonctionnel et un accès technique convenable.
