Installation d'une thermopompe centrale GREE UNIX R32 de 5 tonnes à Saint-Valérien-de-Milton, dans la MRC des Maskoutains

Vingt-cinq pieds de tuyau : la partie de l'installation que personne ne photographie, et celle qui décide du reste

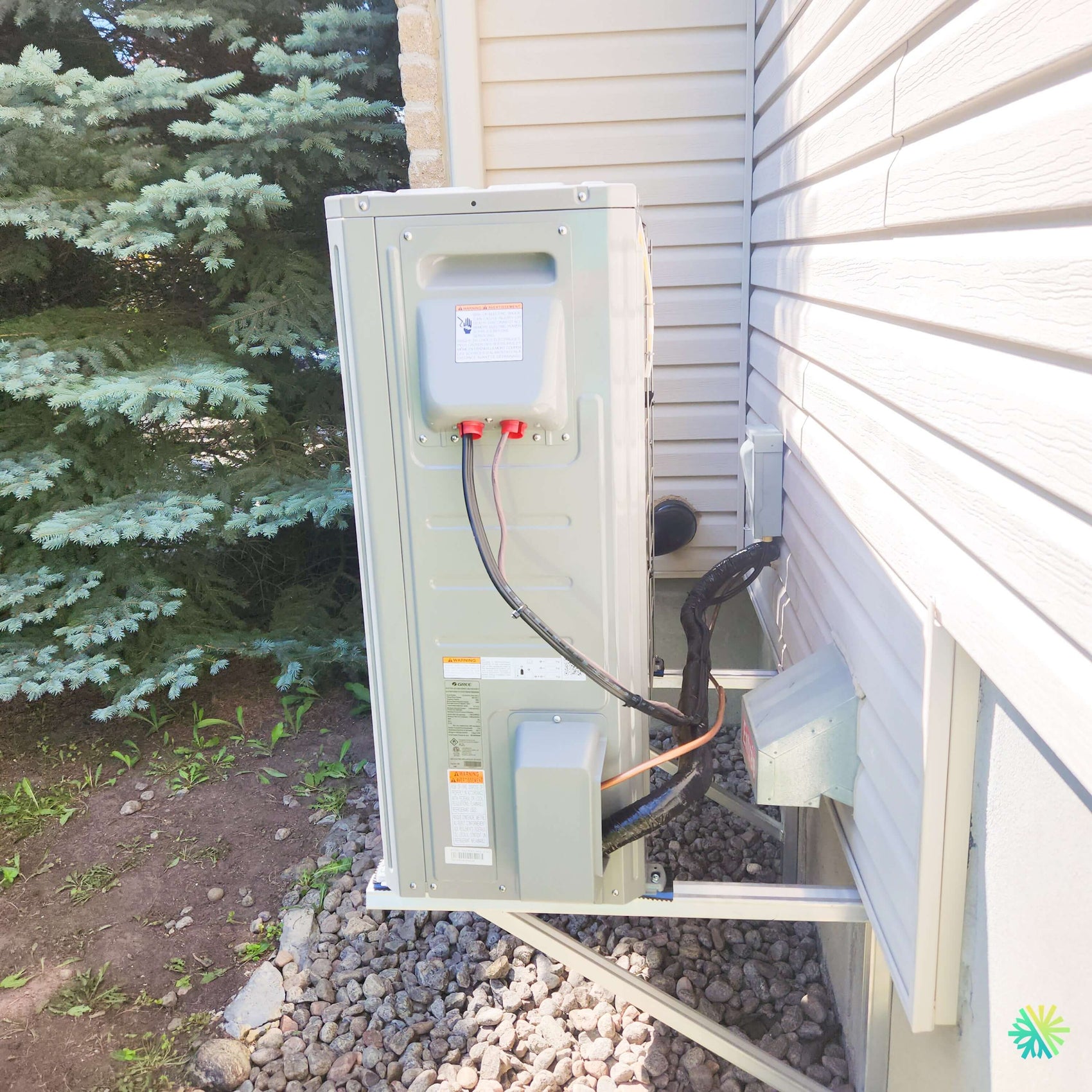

La photo de ce chantier de Saint-Valérien-de-Milton, dans la MRC des Maskoutains, a été prise par l'arrière de l'appareil. C'est un angle que les entrepreneurs évitent : il ne met pas en valeur la belle façade du condenseur, il montre des panneaux de service, des étiquettes d'avertissement et de la tuyauterie.

C'est exactement pour cette raison qu'il vaut la peine d'être regardé. Tout ce qui distingue une installation soignée d'une installation rapide se trouve de ce côté-là : la ligne frigorifique, son isolation, sa protection, sa traversée de mur, et les valves de service auxquelles un technicien se raccordera dans dix ans.

Le chantier

Une maison de rang à revêtement de vinyle, un lit de pierre concassée le long de la fondation, une épinette bleue mature à moins de trois pieds, et une thermopompe centrale GREE UNIX R32 de 5 tonnes montée sur support à contrefiche au-dessus du lit de pierre.

L'appareil intérieur — un cabinet de ventilation UNIX R32 — se trouve au sous-sol. La ligne frigorifique remonte donc le long du mur extérieur, traverse le revêtement en hauteur, puis redescend à l'intérieur. Cette géométrie, banale en apparence, impose plusieurs vérifications.

La longueur de la ligne, en chiffres

La série UNIX R32 est livrée avec une longueur de tuyauterie standard de 24,6 pi couverte par la charge d'usine. Deux plafonds encadrent l'installation :

• Longueur maximale de tuyauterie : 98,4 pi
• Élévation maximale entre les unités : 49,2 pi

Ces deux chiffres ne sont pas des suggestions. Dépasser la longueur maximale, c'est accepter une perte de capacité et un retour d'huile incertain vers le compresseur. Dépasser l'élévation maximale, c'est demander au réfrigérant de remonter une colonne que le système n'est pas conçu à vaincre.

Sur ce chantier, le parcours restait bien à l'intérieur des deux limites. Nous l'avons quand même mesuré et inscrit au dossier, parce que c'est la première donnée que réclame un fabricant lorsqu'un appareil se comporte mal, et parce que le technicien qui viendra dans huit ans n'aura aucun moyen de la reconstituer.

L'erreur la plus fréquente : n'isoler qu'une seule ligne

C'est le point technique central de cet article, et il vaut pour toutes les thermopompes centrales, quelle que soit la marque.

Sur un climatiseur classique, l'habitude veut qu'on isole la grosse ligne d'aspiration et qu'on laisse la petite ligne de liquide nue, souvent scotchée contre la première. Cette habitude est acceptable sur un appareil qui ne fait que refroidir.

Sur une thermopompe, elle ne l'est pas.

Une thermopompe inverse son cycle. En chauffage, la grosse ligne de 3/4 po transporte du gaz chaud vers l'intérieur, tandis que la ligne de 3/8 po ramène du liquide froid vers l'extérieur. Les deux tuyaux, s'ils sont collés l'un contre l'autre sans isolant entre eux, échangent de la chaleur entre eux. Ce que la ligne chaude perd, la ligne froide le gagne, et la maison ne reçoit ni l'un ni l'autre. La perte est silencieuse, permanente, et invisible sur une facture.

Sur ce chantier, les deux lignes sont isolées séparément, sur toute leur longueur, y compris dans les courbes et jusqu'aux raccords. C'est plus long à faire. C'est la différence entre un appareil qui livre ses chiffres de fiche technique et un appareil qui livre 90 % de ses chiffres.

Le soleil, la pluie et les rongeurs

Une ligne frigorifique extérieure vit dehors pendant quinze ans. Trois agresseurs la détruisent.

Les rayons ultraviolets

La mousse noire qui isole les lignes se dégrade au soleil. Elle blanchit, durcit, se fissure, puis se désagrège en morceaux. Une fois la mousse partie, la ligne de gaz nue perd de la chaleur en hiver et se couvre de condensation en été.

La protection se fait de deux façons, souvent combinées : un enrubannage résistant aux UV, visible sur la photo, et un capot rigide installé sur la portion la plus exposée. Sur ce mur orienté au soleil de fin de journée, les deux étaient justifiés.

La traversée de mur

Le passage à travers le revêtement se fait par un manchon avec une pièce de finition, et non par un trou percé au hasard et rempli de mousse. Sur un revêtement de vinyle, l'étanchéité se traite sous le panneau, au plan d'étanchéité à l'air, jamais par un cordon de scellant déposé sur la surface extérieure : le vinyle se dilate de plusieurs millimètres entre janvier et juillet, et le scellant fissure dès la première année.

Les rongeurs

C'est une réalité rurale que les articles de CVAC ignorent. Dans un rang de la Montérégie, avec des champs à proximité et un lit de pierre concassée le long de la fondation, les souris cherchent un point d'entrée à l'automne. Une mousse d'isolation de ligne frigorifique est un matériau facile à ronger, et une traversée mal manchonnée est une porte ouverte. Le manchon serré et l'enrubannage continu ferment ces deux occasions.

Les valves de service et leurs bouchons rouges

Sur la photo, deux bouchons rouges coiffent les valves de service, à l'arrière de l'appareil.

La série UNIX R32 place volontairement ses valves de service et ses terminaux électriques à l'extérieur du châssis. Ce choix de conception fait gagner un temps considérable en installation comme en entretien : on accède aux raccords sans démonter de panneaux.

Ces bouchons ne sont pas décoratifs. Ils constituent la deuxième barrière d'étanchéité du circuit, après le noyau de la valve. Un bouchon laissé lâche, perdu ou remplacé par du ruban est une fuite lente en préparation — et avec un réfrigérant classé A2L, une fuite lente n'est pas un inconvénient, c'est un manquement. Nous les serrons au couple prescrit et nous vérifions leur présence à chaque entretien CVAC annuel.

La plaque signalétique

Toujours à l'arrière, la plaque signalétique de l'appareil. Nous la photographions systématiquement à la fin du chantier et nous joignons l'image au dossier du client, avec les codes-barres et le numéro de série.

C'est le document qui règle, sans discussion, une question de garantie, une demande de subvention ou une commande de pièce huit ans plus tard. Un appareil dont la plaque est illisible ou inaccessible coûte des heures à tout le monde.

L'appareil et ce qu'il apporte à une maison de rang

GREE UNIX R32, 5 tonnes, en configuration cabinet de ventilation

• Unité intérieure : GUD60AH2/G-D(U) — Unité extérieure : GUD60W2/NhE-D(U)
• Code AHRI : 217120762
• Capacité frigorifique : 53 000 BTU/h (35 000 – 55 000)
• Capacité calorifique : 54 000 BTU/h (35 000 – 60 000)
• SEER 2 : 18,5 — EER 2 : 11,7 — HSPF 2 : 10,5 — COP à 8 °C : 3,40
• Débit d'air : 1 500 pi³/min — pression statique externe nominale : 0,5 po c.e.
• Températures de fonctionnement : chauffage de -30 °C à 24 °C; climatisation de -15 °C à 54 °C
• Réfrigérant R32, charge de 4,6 kg
• Lignes : aspiration 3/4 po, liquide 3/8 po
• Électricité : 208-230 V / 60 Hz / monophasé — intérieur MCA 7,7 A, MOP 15 A; extérieur MCA 39,9 A, MOP 45 A
• Cabinet intérieur : 24 13/16 x 51 31/32 x 21 17/64 po, 199,5 lb
• Unité extérieure : 35 25/64 x 49 19/32 x 13 25/64 po, 241,4 lb, 62 dB(A)
• Compresseur bi-étagé à deux cylindres, technologie DC Inverter
• Détecteur de fuite de réfrigérant intégré, thermostat 24 VAC et communication RS485 compatibles

Un détail mérite d'être souligné : avec 10,5 HSPF 2, cette configuration affiche le meilleur rendement saisonnier de chauffage de toute la série UNIX R32. Dans une maison qui chauffe huit mois par année, c'est l'indice qui compte le plus — davantage que le SEER 2, qui ne concerne que l'été.

Ultra Heat : 100 % de la capacité à -20 °C

La fiche annonce 100 % de la capacité de chauffage à -20 °C et un fonctionnement stable jusqu'à -30 °C.

La distinction est essentielle et rarement expliquée. Beaucoup d'appareils « fonctionnent » à basse température : ils tournent, mais leur capacité s'est effondrée et le chauffage d'appoint travaille en continu. Conserver la pleine capacité à -20 °C, c'est repousser le basculement vers l'appoint de plusieurs centaines d'heures par saison — et c'est là que se trouve l'économie réelle, pas dans le rendement affiché à +8 °C.

Le point d'équilibre de la maison, calculé à partir de la charge de chauffage, détermine la température exacte du basculement. C'est un réglage, pas une intuition, et il se fait à la mise en service.

Le sectionneur et l'alimentation

Le sectionneur est installé sur le mur, à portée de vue de l'appareil, comme on le voit sur la photo. Le circuit extérieur est dédié et conforme au MOP de 45 A, avec une ampacité minimale de 39,9 A.

Dans une maison de rang, ce calcul se fait avant la vente. Entre l'appoint électrique, le chauffe-eau et souvent une pompe de puits, l'entrée électrique est fréquemment plus chargée qu'en secteur urbain, et un appareil de 5 tonnes n'entre pas partout.

Les erreurs à éviter sur une ligne frigorifique

1. N'isoler que la ligne d'aspiration. Sur une thermopompe, les deux lignes s'isolent séparément.
2. Laisser la mousse exposée au soleil sans enrubannage ni capot.
3. Percer sans manchonner et sceller par l'extérieur sur du vinyle.
4. Ne pas mesurer la longueur réelle du parcours ni l'inscrire au dossier.
5. Négliger les bouchons de valve, qui font partie de l'étanchéité du circuit.
6. Coller la ligne contre le mur sans support, ce qui transmet les vibrations du compresseur dans la structure.

Subventions

Le programme Chauffez vert est terminé depuis le 31 mars 2026. Le programme LogisVert d'Hydro-Québec demeure l'aide de référence pour une thermopompe centrale : l'admissibilité repose sur la paire exacte intérieur/extérieur installée et son code AHRI — ici le 217120762 — sur un entrepreneur détenant une licence RBQ et inscrit au programme, et sur une demande déposée dans le délai prévu suivant la facture. Nous validons la combinaison avant la signature.

Pourquoi nous montons dans les rangs de Saint-Valérien-de-Milton

Chez AirGreen, nous installons des thermopompes centrales, des thermopompes murales, des systèmes mini split, des climatiseurs et des échangeurs d'air à Montréal, à Laval, à Longueuil, sur la Rive-Nord, sur la Rive-Sud et dans les municipalités agricoles de la Montérégie — Saint-Valérien-de-Milton, Sainte-Cécile-de-Milton, Saint-Dominique, Roxton Pond et les rangs autour de Saint-Hyacinthe et de Granby.

Le condenseur est la partie visible du travail. La ligne frigorifique est celle qui détermine si l'appareil livrera ses chiffres pendant quinze ans. Si vous planifiez une thermopompe centrale, un remplacement d'appareil ou une première climatisation, appelez-nous : nous nous déplaçons, nous calculons la charge, nous mesurons le réseau de conduits, et nous vous remettons une proposition claire avec les rendements réels, le code AHRI et l'admissibilité aux subventions déjà validée.
