Installation d’une thermopompe murale Fujitsu AIRSTAGE Orion XLTH R-32 sur toiture à Roxton

À Roxton, une installation sur toiture pensée pour affronter les vraies conditions du Québec

Certaines installations de thermopompes murales se distinguent moins par la complexité de l’appareil que par l’environnement dans lequel il doit fonctionner. À Roxton, nous avons installé une Fujitsu AIRSTAGE Orion XLTH, une thermopompe conçue pour le chauffage en climat froid, avec une unité extérieure positionnée directement sur une toiture.

La photo de cette réalisation illustre bien une situation que nous rencontrons régulièrement en CVAC au Québec : il ne suffit pas de choisir une thermopompe performante. Il faut également déterminer où installer l’unité extérieure, comment la protéger des accumulations de neige et d’eau, comment limiter la transmission de vibrations au bâtiment et comment conserver un accès pratique pour l’entretien futur.

Dans ce projet, l’unité extérieure Fujitsu est installée sur une structure métallique surélevée, elle-même supportée de manière à répartir la charge sur la toiture. Cette configuration permet de dégager la base de l’appareil du revêtement de toit et constitue un élément particulièrement important lorsqu’une thermopompe doit fonctionner pendant l’hiver.

Une Fujitsu Orion XLTH conçue pour le chauffage par temps froid

La gamme Fujitsu AIRSTAGE Orion XLTH appartient à la série H de systèmes muraux simple zone. Selon la documentation technique Fujitsu fournie pour cette installation, la gamme comprend des systèmes correspondant aux capacités nominales de climatisation de 9 000, 12 000, 14 500, 18 000 et 22 000 BTU/h, avec des capacités nominales de chauffage allant de 12 000 à 25 200 BTU/h selon le modèle.

Un point particulièrement pertinent pour une installation à Roxton est sa plage de fonctionnement en chauffage. Fujitsu annonce un fonctionnement jusqu’à -26 °C, ce qui positionne clairement l’Orion XLTH comme une solution destinée au climat froid québécois.

Pour un propriétaire qui compare une thermopompe à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud ou dans une municipalité plus éloignée comme Roxton, cette donnée mérite beaucoup plus d’attention que la simple capacité nominale inscrite sur la fiche de vente. Au Québec, une thermopompe ne travaille pas seulement à +5 °C. Elle doit demeurer utile lorsque la température extérieure chute fortement pendant plusieurs heures.

Une capacité de chauffage qui reste très intéressante sous zéro

La fiche technique de la gamme Orion XLTH donne également des informations détaillées sur le maintien de la capacité à basse température.

Selon la puissance sélectionnée, Fujitsu indique des capacités maximales à -15 °C, -21 °C et -26 °C qui varient par rapport à la capacité nominale de l’appareil. Par exemple, le modèle 12K de cette gamme est indiqué à 124 % de sa capacité nominale à -21 °C et à 102 % à -26 °C, selon les conditions de référence du fabricant.

Il s’agit d’un élément important lorsqu’un client recherche une thermopompe murale pour chauffage hivernal plutôt qu’un appareil utilisé principalement pour la climatisation.

Chez AirGreen, nous accordons beaucoup d’importance à cette distinction. Deux thermopompes de capacité nominale semblable peuvent avoir des comportements très différents lorsque la température descend sous -15 °C.

Le R-32 : une nouvelle génération de réfrigérant chez Fujitsu

L’unité visible sur la toiture porte clairement l’identification R32.

La gamme Orion XLTH utilise effectivement le réfrigérant R-32. Dans sa documentation, Fujitsu compare son potentiel de réchauffement global à celui du R-410A et indique une réduction du PRG d’environ 68 %, avec un PRG annoncé de 675 pour le R-32 contre 2088 dans la comparaison présentée.

Pour nous, l’arrivée du R-32 change également certaines habitudes sur le terrain. L’installateur doit travailler selon les procédures applicables à ce réfrigérant, utiliser l’outillage approprié et respecter les exigences du fabricant concernant la tuyauterie, la charge et la mise en service.

Le choix d’une thermopompe ne devrait donc jamais être séparé de la qualité de son installation CVAC. Un excellent appareil mal installé peut perdre une partie importante de l’avantage que sa fiche technique promet.

Une installation sur toiture : pourquoi surélever l’unité extérieure?

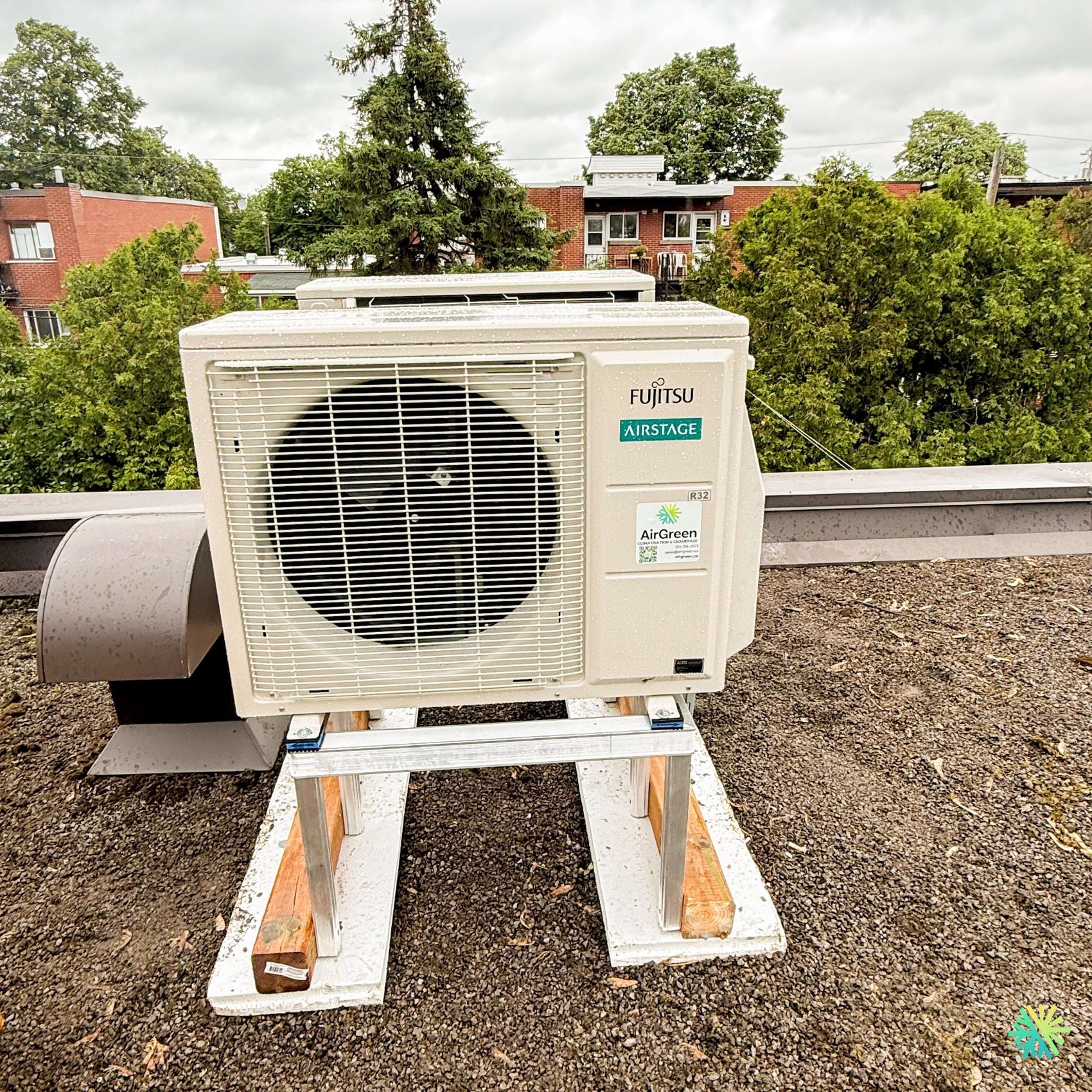

Sur la photo de cette installation à Roxton, l’unité extérieure n’est pas déposée directement sur la membrane ou le revêtement de toiture. Elle repose sur une structure surélevée.

Ce détail est important.

Une thermopompe utilisée en chauffage produit périodiquement de l’eau pendant ses cycles de dégivrage. Lorsque les températures sont basses, cette eau peut regeler autour de l’unité. Une installation trop basse peut donc rapidement devenir problématique si la glace ou la neige s’accumule autour de la base.

La surélévation permet notamment de :

• conserver davantage d’espace sous la thermopompe;
• faciliter l’écoulement associé aux cycles de dégivrage;
• éloigner l’appareil des accumulations présentes directement sur le toit;
• réduire le risque d’obstruction de certaines zones inférieures;
• faciliter certaines interventions d’entretien;
• éviter de déposer directement la thermopompe sur le revêtement de toiture.

La hauteur nécessaire doit cependant être déterminée en fonction de l’environnement réel du bâtiment et des recommandations applicables à l’appareil.

La stabilité compte autant que la hauteur

Sur une toiture, il ne suffit pas d’ajouter un support métallique.

Il faut également penser à la répartition du poids, à la rigidité du montage, aux vibrations du compresseur et du ventilateur, ainsi qu’aux forces exercées par le vent.

La photo montre une unité installée sur un cadre métallique soutenu par des appuis allongés. Cette disposition répartit les points de contact sur une surface plus importante au lieu de concentrer tout le poids de l’appareil sur quelques petits points.

Lors de nos travaux de thermopompe à Montréal, Laval, Longueuil, Rive Nord et Rive Sud, nous rencontrons des structures très différentes : toiture plate, balcon, mur de brique, fondation de béton, sol meuble ou espace latéral extrêmement étroit. Une solution acceptable sur une maison individuelle peut être complètement inadaptée à un immeuble multilogement ou à une toiture commerciale.

Attention aux dégagements autour de l’unité

L’un des éléments les plus importants lors de la pose d’une unité extérieure est la circulation de l’air.

La grande hélice visible derrière la grille doit déplacer un volume considérable d’air à travers l’échangeur. Installer une thermopompe trop près d’un mur, d’un garde-corps, d’une autre unité ou d’un obstacle peut nuire à cette circulation.

Sur une toiture, d’autres éléments entrent également en jeu : sorties de ventilation, parapets, cheminées, conduits, équipements mécaniques et structures existantes.

Sur cette réalisation, l’unité est placée dans un secteur relativement dégagé de la toiture. L’espace devant le ventilateur est libre, ce qui favorise une circulation adéquate de l’air.

L’emplacement d’une thermopompe Fujitsu devrait toujours être décidé en tenant compte des dégagements exigés par le fabricant plutôt qu’en choisissant simplement l’endroit le plus discret.

Une unité extérieure compacte, intéressante pour les installations difficiles

Fujitsu présente l’unité extérieure Orion XLTH comme une plateforme compacte permettant une certaine flexibilité d’installation. La documentation prévoit également des longueurs de tuyauterie variables selon les capacités.

Les modèles de 9 000 et 12 000 BTU peuvent notamment accepter jusqu’à 25 mètres, soit environ 82 pieds, de tuyauterie, tandis que les capacités supérieures peuvent permettre des distances plus importantes selon le modèle.

Cette caractéristique devient particulièrement utile lorsqu’une unité extérieure doit être installée sur une toiture alors que l’unité intérieure se trouve dans une pièce située plus loin.

Le parcours frigorifique doit néanmoins être calculé correctement. Une longue conduite influence la quantité de réfrigérant, les méthodes d’installation, les limites de dénivelé et parfois l’emplacement idéal de l’équipement.

Des dimensions de tuyauterie différentes selon la capacité

Voilà un détail technique qui mérite d’être vérifié avant toute installation.

La gamme Orion XLTH n’utilise pas exactement les mêmes dimensions de tuyauterie pour toutes les capacités.

La fiche Fujitsu indique notamment :

• modèles 9K et 12K : 1/4 po liquide et 3/8 po gaz;
• modèle 15K : 1/4 po liquide et 1/2 po gaz;
• modèles 18K et 24K : 3/8 po liquide et 5/8 po gaz.

Cette information devient essentielle lors du remplacement d’une ancienne thermopompe.

Il est risqué de présumer que la tuyauterie existante pourra nécessairement être réutilisée simplement parce que la nouvelle unité possède une puissance similaire. Les diamètres, l’état du cuivre, le réfrigérant précédent, la longueur totale et les prescriptions du fabricant doivent être vérifiés.

Chez AirGreen, ce type de vérification fait partie des détails techniques qui peuvent éviter des problèmes beaucoup plus coûteux après la mise en marche.

Un appareil particulièrement silencieux

Le bruit représente une préoccupation importante, particulièrement lorsque l’unité extérieure est installée sur un toit résidentiel ou près d’une chambre.

Selon la capacité, Fujitsu annonce pour cette gamme un niveau sonore extérieur d’environ 46 à 50 dB(A). À l’intérieur, certains modèles peuvent descendre jusqu’à 23 dB(A) en mode calme.

La qualité de l’installation influence néanmoins le résultat réel.

Une unité extérieure silencieuse peut devenir désagréable si ses vibrations sont transmises à une structure métallique ou à une toiture. C’est pourquoi le choix du support, sa rigidité et les points de contact avec le bâtiment sont importants.

Technologie Inverter et confort plus stable

L’Orion XLTH utilise un compresseur Inverter.

Contrairement à un système fonctionnant uniquement en marche-arrêt à pleine puissance, une thermopompe Inverter peut moduler sa puissance selon la demande.

Dans une maison bien dimensionnée, cela contribue à maintenir une température plus régulière et à réduire les cycles brusques.

Fujitsu indique également plusieurs plages de fonctionnement entre la capacité minimale et maximale. Par exemple, le modèle 12K peut moduler en climatisation entre environ 3 100 et 16 000 BTU/h, tandis que sa capacité de chauffage peut varier entre environ 3 500 et 23 600 BTU/h.

Cette capacité de modulation est particulièrement utile pendant les journées d’automne et de printemps, lorsque la maison demande beaucoup moins de chauffage qu’en janvier.

Wi-Fi intégré et contrôle à distance

La documentation Orion XLTH mentionne également une connectivité Wi-Fi intégrée permettant la surveillance et le contrôle par l’application mobile AIRSTAGE.

Pour certains utilisateurs, le Wi-Fi est un simple confort. Pour d’autres, il devient réellement pratique.

Dans une résidence secondaire, un logement locatif ou une propriété occupée seulement quelques jours par semaine, le contrôle à distance permet notamment d’ajuster la température sans être physiquement sur place.

Fujitsu propose également différentes interfaces de contrôle et possibilités d’intégration, y compris certaines options compatibles avec des systèmes BACnet et Modbus.

Energy Star et efficacité : regarder les données du modèle exact

Tous les modèles de la série présentée dans la fiche Fujitsu portent des classifications Energy Star indiquées par le fabricant, mais les performances varient selon la capacité.

Les valeurs TRÈS2 indiquées dans la documentation vont notamment de 33,1 pour le modèle 9K à 24,0 pour le modèle 24K, avec 30,5 pour le modèle 12K.

Cela rappelle une règle essentielle : il ne faut pas comparer deux thermopompes seulement selon leur marque.

Il faut comparer :

• la capacité exacte;
• les performances à basse température;
• la modulation minimale et maximale;
• le niveau sonore;
• la consommation électrique;
• la longueur de tuyauterie autorisée;
• le diamètre des lignes frigorifiques;
• la compatibilité avec le bâtiment;
• les programmes de subvention applicables au moment du projet.

Les programmes d’aide financière pouvant changer, nous vérifions l’admissibilité selon le modèle exact et les critères en vigueur au moment de l’installation plutôt que de promettre automatiquement un montant basé uniquement sur le nom de la gamme.

Ce projet de Roxton résume bien notre approche : choisir l’appareil, mais surtout réussir son installation

Une thermopompe performante doit être adaptée au bâtiment

Cette installation d’une Fujitsu Orion XLTH à Roxton illustre un point que nous considérons fondamental chez AirGreen : la fiche technique d’un appareil n’est qu’une partie du projet.

La performance finale dépend aussi de l’emplacement de l’unité extérieure, de la qualité des raccordements frigorifiques, du vide effectué avant la mise en service, du drainage, du raccordement électrique, de la circulation de l’air et du respect des dégagements.

Sur une toiture, il faut ajouter à cette liste la stabilité du support, les vibrations, l’écoulement de l’eau de dégivrage et l’accessibilité future.

Erreurs à éviter avec une thermopompe installée sur un toit

Parmi les erreurs que nous cherchons à éviter sur ce type d’installation, certaines reviennent régulièrement :

Installer l’unité trop près du toit. Une thermopompe de climat froid doit pouvoir gérer la neige et les dégivrages sans se retrouver rapidement entourée de glace.

Négliger les vibrations. Une toiture peut amplifier certains bruits qui seraient à peine perceptibles sur une dalle de béton au sol.

Bloquer le flux d’air. Un appareil placé trop près d’un obstacle peut recycler son propre air et fonctionner dans des conditions défavorables.

Choisir la capacité uniquement selon la superficie. Le nombre de pieds carrés ne suffit pas pour dimensionner correctement un système. L’isolation, l’exposition, les fenêtres, l’aménagement intérieur et les pertes thermiques doivent également être considérés.

Réutiliser automatiquement une ancienne tuyauterie. Les diamètres de lignes de l’Orion XLTH changent selon la capacité et doivent correspondre aux exigences du fabricant.

Oublier l’entretien futur. Un équipement difficilement accessible peut transformer une intervention normalement simple en travail complexe.

Ce que nous regardons avant de proposer une Fujitsu Orion XLTH

Avant de recommander une thermopompe murale Fujitsu, nous cherchons à comprendre l’utilisation réelle du bâtiment.

Est-ce que la thermopompe devra assurer la majorité du chauffage? L’espace est-il ouvert ou compartimenté? Où peut-on positionner l’unité intérieure pour favoriser une bonne distribution de l’air? Quel chemin est réaliste pour la tuyauterie et le drain? Où placer l’unité extérieure sans compromettre la circulation d’air ni l’accès?

Ces questions sont particulièrement importantes pour une installation comme celle de Roxton, où l’emplacement sur toiture influence directement une partie de la conception du projet.

Pourquoi la Fujitsu Orion XLTH est intéressante au Québec

Les caractéristiques techniques de la gamme expliquent pourquoi elle peut représenter une option intéressante pour plusieurs propriétaires québécois :

• fonctionnement en chauffage annoncé jusqu’à -26 °C;
• technologie Inverter;
• réfrigérant R-32;
• certification Energy Star indiquée sur la gamme;
• faible niveau sonore;
• Wi-Fi intégré;
• plusieurs capacités disponibles;
• conception murale sans conduits;
• serpentin intérieur ProCore en cuivre à résistance accrue à la corrosion;
• chauffe-plateau de base prévu pour les climats extrêmement froids.

Cependant, la bonne capacité et la bonne configuration doivent toujours être choisies selon le bâtiment.

L’expérience AirGreen de Montréal jusqu’à Roxton

Nos équipes travaillent sur des configurations très variées de chauffage, climatisation et thermopompes dans la grande région de Montréal et au-delà.

Que l’installation soit réalisée à Montréal, Laval, Longueuil, sur la Rive Nord, sur la Rive Sud ou dans un secteur comme Roxton, notre objectif reste le même : faire en sorte que la machine soit installée dans des conditions qui lui permettent réellement de fournir les performances attendues.

Cette installation Fujitsu sur toiture en est un bon exemple. L’appareil est visible, mais une grande partie du travail se trouve dans les décisions prises autour de lui : choix du positionnement, dégagement, support, raccordements et préparation du système pour les saisons québécoises.

Pour un propriétaire qui envisage une Fujitsu AIRSTAGE Orion XLTH, nous recommandons donc de ne pas s’arrêter au nombre de BTU inscrit sur la soumission. La vraie qualité d’un projet CVAC se mesure dans l’ensemble : dimensionnement, sélection de l’équipement, installation, mise en service et accessibilité pour l’entretien.
