À Saint-Césaire, une installation intérieure compacte où chaque centimètre compte
Cette installation réalisée par AirGreen à Saint-Césaire illustre très bien un aspect souvent sous-estimé dans le choix d’une thermopompe murale : il ne suffit pas de sélectionner un appareil performant sur papier. Il faut aussi réussir à l’intégrer proprement à la pièce, respecter les contraintes du bâtiment et positionner l’unité intérieure de façon à favoriser une bonne diffusion de l’air sans compromettre l’accès nécessaire à son entretien.

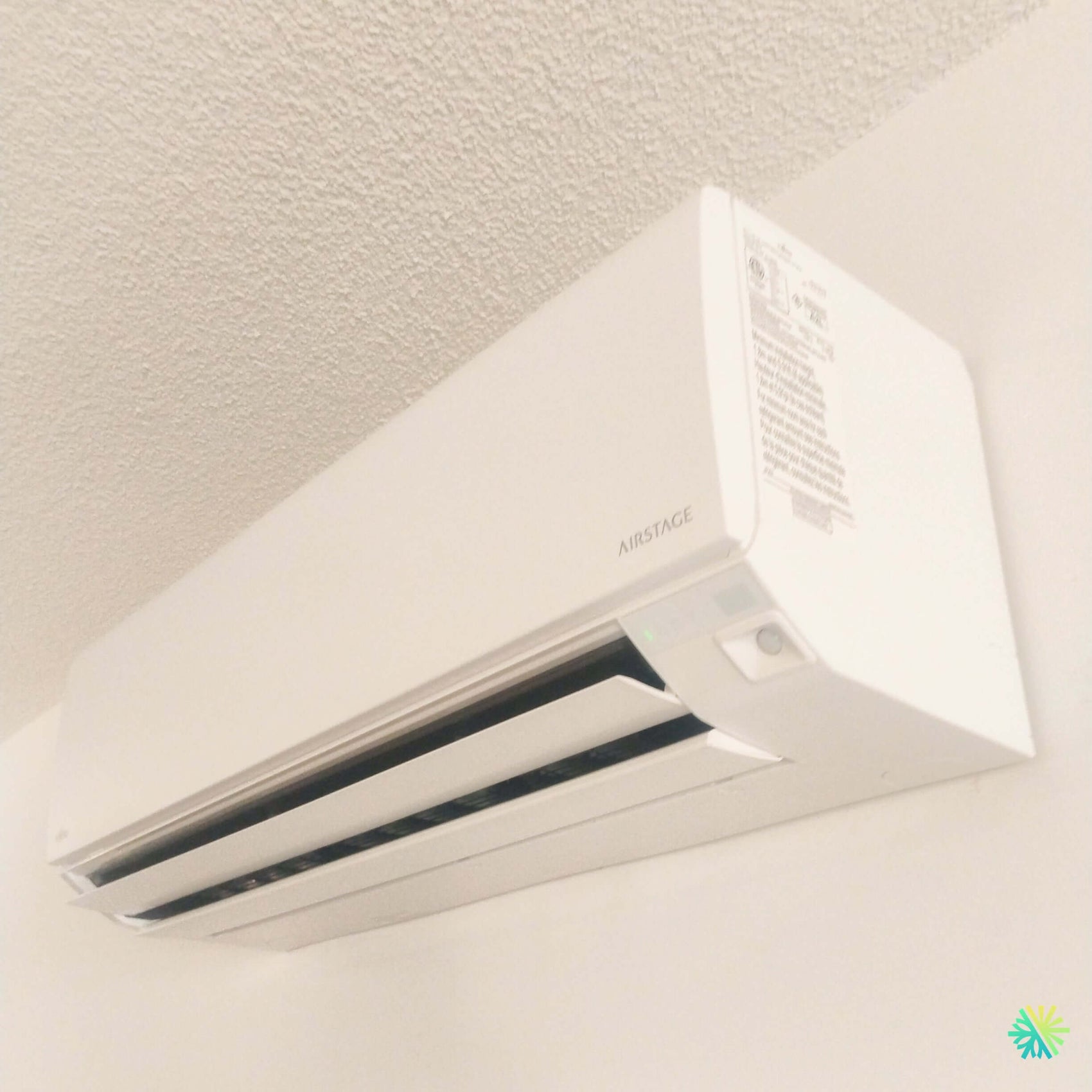

Sur la photo de cette réalisation, l’unité intérieure FUJITSU AIRSTAGE ORION XLTH+ est installée très haut sur le mur, à proximité d’un plafond texturé. Malgré cette configuration serrée, le résultat demeure visuellement discret. La façade blanche de l’appareil se fond dans le décor, le volet de soufflage reste entièrement fonctionnel et aucun conduit apparent ne vient alourdir la finition visible autour de l’unité.
C’est exactement le genre de situation où la préparation d’une installation CVAC devient aussi importante que le choix de la machine elle-même.
La FUJITSU ORION XLTH+ est une thermopompe murale simple zone conçue pour fournir chauffage et climatisation, avec une plage officielle de fonctionnement en chauffage jusqu’à -30 °C. La gamme utilise également le réfrigérant R32 et comprend trois capacités différentes : 9 000, 12 000 et 14 500 BTU/h nominaux en climatisation.
Une unité intérieure particulièrement intéressante lorsque l’espace mural est limité
La configuration visible à Saint-Césaire attire notre attention sur les dimensions de l’évaporateur mural.
Pour les trois appareils de cette série, Fujitsu indique une unité intérieure d’environ :
- 35 3/16 po de largeur;
- 11 5/8 po de hauteur;
- 11 po de profondeur;
- 31 lb, soit environ 14 kg.
Cette uniformité dimensionnelle est intéressante : passer d’une capacité à une autre dans cette gamme ne signifie pas nécessairement installer une tête intérieure beaucoup plus imposante.
Dans une résidence où les fenêtres, les portes, les moulures ou les plafonds imposent des restrictions, quelques pouces peuvent faire toute la différence.
Sur cette installation, nous avons justement une unité placée dans la partie supérieure du mur. Ce positionnement est logique pour une thermopompe murale, puisque l’appareil doit projeter l’air dans la pièce plutôt que directement contre un meuble ou un obstacle situé immédiatement devant lui.
Le positionnement ne doit jamais être décidé uniquement selon l’esthétique
Nous cherchons naturellement à obtenir une installation propre. Mais nous ne choisissons pas un emplacement uniquement parce que « la thermopompe paraît mieux à cet endroit ».
Il faut considérer simultanément :
- la circulation de l’air dans la pièce;
- la structure derrière le mur;
- le chemin disponible pour les conduites frigorifiques;
- l’évacuation du condensat;
- l’emplacement de l’unité extérieure;
- les dégagements prescrits par le fabricant;
- l’accès aux filtres et aux composants lors d’un futur entretien CVAC;
- la façon dont les occupants utilisent réellement la pièce.
Dans certains projets à Montréal, par exemple, nous travaillons avec des murs de maçonnerie et des pièces relativement étroites. À Laval ou sur la Rive Nord, nous rencontrons souvent des maisons comportant de grandes fenêtres limitant le nombre de murs appropriés. Sur la Rive Sud, à Longueuil et dans des municipalités comme Saint-Césaire, la configuration peut encore être différente.
Le meilleur emplacement est donc celui qui répond à l’ensemble de ces contraintes, et non simplement celui qui offre le chemin de tuyauterie le plus court.
ORION XLTH+ : trois capacités dans une même famille de thermopompes
La documentation de Fujitsu couvre trois combinaisons de la série ORION XLTH+ :
9 000 BTU
- unité intérieure : ASUH09KTAS;
- unité extérieure : AOUH09KTAP1.
12 000 BTU
- unité intérieure : ASUH12KTAS;
- unité extérieure : AOUH12KTAP1.
14 500 BTU nominaux
- unité intérieure : ASUH15KTAS;
- unité extérieure : AOUH15KTAP1.
La photo intérieure prise sur le chantier de Saint-Césaire montre bien la tête AIRSTAGE, mais les inscriptions permettant d’identifier avec certitude la capacité exacte ne sont pas suffisamment lisibles. Nous préférons donc ne pas attribuer arbitrairement un nombre de BTU à cette installation.
Cette distinction est importante. Lorsqu’un propriétaire voit une photo d’une thermopompe, il est facile de penser que deux appareils qui se ressemblent sont techniquement identiques. Ce n’est pas nécessairement le cas.
Des capacités de chauffage nettement supérieures aux chiffres de climatisation
Pour une thermopompe destinée au Québec, nous accordons une attention particulière à la colonne « chauffage » de la fiche technique.
La série ORION XLTH+ affiche respectivement une capacité nominale en chauffage de :
- 12 000 BTU/h pour le modèle 09;
- 15 300 BTU/h pour le modèle 12;
- 17 400 BTU/h pour le modèle 15.
Le fabricant indique également des plages maximales pouvant atteindre 24 000 BTU/h, 27 300 BTU/h et 28 000 BTU/h selon la capacité choisie et les conditions de fonctionnement.
Cette information montre pourquoi nous évitons de juger une thermopompe uniquement à partir du chiffre commercial de 9 000, 12 000 ou 15 000 BTU.
Une thermopompe pour climat froid est un système modulant. Son comportement varie avec la charge thermique, la température extérieure et les conditions intérieures.
Chauffage jusqu’à -30 °C : une caractéristique particulièrement pertinente à Saint-Césaire
Fujitsu spécifie une plage de fonctionnement en chauffage allant de -30 °C à 24 °C pour les trois modèles de la série.
La fiche technique va plus loin en indiquant le pourcentage de chauffage maximal disponible par rapport à la capacité nominale lorsque la température extérieure chute.
À -30 °C, elle indique :
- 113 % pour le modèle 09;
- 103 % pour le modèle 12;
- 101 % pour le modèle 15.
À -26 °C, ces valeurs sont respectivement de 147 %, 128 % et 116 %.
Ces données sont particulièrement intéressantes dans une municipalité comme Saint-Césaire, où un propriétaire qui investit dans une thermopompe souhaite généralement l’utiliser pour bien plus que la climatisation pendant quelques semaines d’été.
Nous rappelons toutefois qu’une capacité de fonctionnement jusqu’à -30 °C ne signifie pas automatiquement qu’une seule unité murale pourra chauffer entièrement n’importe quelle maison jusqu’à cette température.
La charge du bâtiment reste déterminante.
Une maison ancienne comportant beaucoup d’infiltrations d’air peut demander énormément plus de chaleur qu’une construction récente de superficie comparable. C’est pourquoi nous évaluons le projet avant de recommander une capacité.
Une thermopompe performante ne devient un bon système qu’avec une installation adaptée au bâtiment
Un rendement énergétique qui mérite l’attention
Les niveaux de rendement annoncés pour cette gamme sont particulièrement élevés.
Fujitsu indique un TRÈS2 de :
- 33,5 pour le 09KTAP1;
- 31,5 pour le 12KTAP1;
- 28,7 pour le 15KTAP1.
Les trois configurations portent également, dans la documentation fournie, les désignations ENERGY STAR, ENERGY STAR Cold Climate et ENERGY STAR Most Efficient 2025.
Pour un propriétaire qui compare plusieurs modèles de thermopompes murales à Saint-Césaire, ce genre de donnée est beaucoup plus utile qu’une comparaison basée seulement sur le prix.
Il faut comparer :
- la capacité de chauffage par temps froid;
- le rendement énergétique;
- le niveau sonore;
- la modulation du compresseur;
- le type de réfrigérant;
- la qualité de fabrication;
- les possibilités de contrôle;
- la configuration de l’installation;
- les exigences électriques;
- l’admissibilité éventuelle aux programmes de subvention applicables au moment du projet.
La technologie Inverter pour éviter le fonctionnement tout-ou-rien
La FUJITSU AIRSTAGE ORION XLTH+ utilise un compresseur Inverter.
Cela permet au système d’adapter sa production en fonction des besoins plutôt que de fonctionner uniquement selon une succession de démarrages à pleine capacité et d’arrêts.
Concrètement, cette modulation contribue à maintenir une température plus régulière lorsqu’elle est utilisée dans de bonnes conditions.
Elle devient particulièrement intéressante durant les saisons intermédiaires. Une journée d’octobre à Saint-Césaire ne demande évidemment pas la même quantité de chauffage qu’une nuit de janvier. L’appareil peut moduler son fonctionnement au lieu de traiter toutes les situations de la même façon.
Seulement 23 dB dans le mode intérieur le plus silencieux
Le confort acoustique devient important lorsque l’unité intérieure se trouve dans un salon, une chambre ou une aire de vie ouverte.
Fujitsu indique un niveau sonore intérieur pouvant descendre à 23 dB(A) en mode calme pour les unités 09 et 12. Le modèle 15 descend à 26 dB(A). La série offre six niveaux de ventilation en plus du mode automatique.
Sur la photo de Saint-Césaire, nous pouvons d’ailleurs voir le volet inférieur ouvert en position de fonctionnement. La sortie d’air occupe pratiquement toute la largeur de l’appareil, ce qui permet à la tête murale de répartir son débit dans l’espace desservi.
La direction verticale est automatisée, tandis que l’orientation horizontale est indiquée comme manuelle dans la fiche technique.
Des serpentins ProCore en cuivre à haute résistance à la corrosion
La construction intérieure mérite également d’être mentionnée.
FUJITSU indique que les unités ORION XLTH+ utilisent des serpentins ProCore en cuivre à haute résistance à la corrosion. Le fabricant associe cette technologie à une meilleure durabilité de l’échangeur intérieur.
Il s’agit du genre de détail qui n’est pas visible une fois l’installation terminée, mais qui mérite d’être considéré lors d’une comparaison entre plusieurs systèmes.
Chez AirGreen, lorsque nous expliquons les différences entre deux thermopompes, nous préférons examiner ce qui se trouve derrière leur façade blanche plutôt que simplement comparer deux logos.
Le R32 : le réfrigérant employé sur cette nouvelle génération Fujitsu
La ORION XLTH+ fonctionne au R32.
Dans sa documentation, Fujitsu indique un potentiel de réchauffement global de 675 pour le R32, comparativement à 2 088 pour le R410A, soit une réduction annoncée de 68 %.
Le passage vers de nouveaux réfrigérants change aussi certaines pratiques en installation et en service. Cela renforce l’importance de confier l’intervention à une entreprise CVAC qui travaille avec les générations actuelles d’équipements et connaît les exigences du fabricant.
Une tuyauterie de 1/4 po et 3/8 po sur toute la gamme
Un autre détail technique très utile concerne les conduites frigorifiques.
Fujitsu spécifie, pour les modèles 09KTAP1, 12KTAP1 et 15KTAP1 :
- 1/4 po pour le liquide;
- 3/8 po pour le gaz.
La longueur minimale indiquée est de 10 pieds, tandis que la longueur maximale peut atteindre 66 pieds, avec une différence verticale maximale de 49 pieds. La documentation précise également une précharge correspondant à 49 pieds de tuyauterie.
Ces chiffres sont particulièrement pertinents lorsqu’un client nous appelle pour remplacer une ancienne thermopompe et demande s’il est possible de conserver les conduites existantes.
Nous ne répondons pas à cette question uniquement en fonction de leur apparence.
Nous devons vérifier leurs dimensions, leur état, leur compatibilité avec le nouveau système et l’ensemble des exigences liées à l’installation.
Attention également à l’alimentation électrique
Les besoins électriques varient selon la capacité.
La fiche Fujitsu indique :
- un disjoncteur de 15 A pour le 09KTAP1;
- un disjoncteur de 20 A pour le 12KTAP1;
- un disjoncteur de 20 A pour le 15KTAP1;
avec une alimentation de 208 à 230 V, 60 Hz, monophasée.
Nous vérifions donc l’alimentation disponible avant l’installation. Une thermopompe ne devrait pas être sélectionnée indépendamment de la capacité du panneau et du circuit pouvant lui être consacré.
Wi-Fi intégré et plusieurs possibilités de contrôle
La documentation de la ORION XLTH+ mentionne également une connectivité Wi-Fi intégrée, avec surveillance à distance par l’application mobile AIRSTAGE.
Pour certains projets plus évolués, la plateforme peut aussi supporter différents accessoires, contrôleurs filaires et interfaces permettant notamment une intégration BACnet ou Modbus.
Dans une maison unifamiliale, tous ces accessoires ne sont évidemment pas nécessaires. Le Wi-Fi demeure cependant une fonctionnalité appréciable pour modifier une consigne à distance ou gérer plus facilement le fonctionnement du système.
Ce que la photo de Saint-Césaire nous apprend sur une bonne installation murale
Une image d’installation peut parfois être plus instructive qu’une longue liste de caractéristiques.
Ici, plusieurs éléments ressortent.
Une intégration visuelle discrète
L’unité blanche s’intègre naturellement au mur et au plafond clair. Aucune installation encombrante n’est visible autour de la tête.
Une position haute pour favoriser la distribution
La thermopompe est installée dans la partie supérieure du mur, ce qui correspond au principe d’une unité conçue pour distribuer l’air à travers la pièce.
Un volet de soufflage libre de ses mouvements
Sur la photo, le volet est ouvert et ne rencontre aucun obstacle immédiat. Cette liberté mécanique est importante pour permettre au système de diriger son flux d’air.
Une installation qui doit rester accessible
Même lorsqu’une unité est placée haut, il faut penser aux interventions futures. Le filtre de la ORION XLTH+ est lavable, et un entretien périodique demeure nécessaire pour maintenir une circulation d’air adéquate.
Trois erreurs fréquentes que cette installation permet d’éviter
Choisir le mur avant d’avoir planifié les conduites
L’unité intérieure et l’unité extérieure font partie du même système. Le trajet du cuivre, du câblage et du drain doit être planifié avant de fixer définitivement la tête.
Installer une unité sans réfléchir à son jet d’air
Une tête orientée vers une obstruction proche peut compromettre la distribution du confort. Nous considérons donc toute la géométrie de la pièce.
Choisir les BTU à partir d’une règle approximative
Le fameux calcul basé exclusivement sur le nombre de pieds carrés peut donner une première idée, mais il ne remplace pas une analyse du bâtiment.
Les fenêtres, l’isolation, les plafonds, l’exposition et la disposition des pièces influencent fortement la charge réelle.
Pourquoi la ORION XLTH+ convient particulièrement bien au contexte québécois
Dans ce projet de Saint-Césaire, plusieurs caractéristiques de la gamme FUJITSU s’alignent directement avec les besoins que nous rencontrons sur le terrain :
chauffage jusqu’à -30 °C, rendement énergétique élevé, technologie Inverter, fonctionnement silencieux, R32, Wi-Fi intégré, chauffe-plateau de base et format intérieur compact.
Fujitsu indique aussi pour l’unité extérieure un mode de fonctionnement à faible niveau de bruit et un chauffe-plateau spécifiquement destiné aux conditions de froid extrême.
Ce sont des caractéristiques utiles, mais leur efficacité dépend toujours du contexte de l’installation.
Une thermopompe extérieure installée trop bas dans une zone d’accumulation de neige, par exemple, peut rencontrer des difficultés malgré une excellente fiche technique. Une tête intérieure mal positionnée peut également distribuer l’air moins efficacement malgré un rendement énergétique remarquable.
C’est cette combinaison entre sélection de l’équipement et qualité de l’installation que nous privilégions.
Notre approche AirGreen à Saint-Césaire et partout dans le Grand Montréal
Sur une installation comme celle-ci, notre travail commence avant que l’unité FUJITSU soit fixée au mur.
Nous évaluons d’abord les contraintes du bâtiment et les besoins des occupants. Nous déterminons ensuite la capacité appropriée et le meilleur emplacement possible pour les deux unités.
Le but est d’arriver à une installation qui fonctionne bien techniquement et qui s’intègre proprement à la maison.
Nous appliquons cette approche à nos projets de thermopompes murales et installations CVAC à Saint-Césaire, mais également à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Cette réalisation montre précisément pourquoi la FUJITSU AIRSTAGE ORION XLTH+ est intéressante pour ce type de projet : l’unité intérieure reste relativement compacte malgré des performances de chauffage conçues pour les températures québécoises, tandis que la plateforme offre plusieurs capacités permettant d’adapter la sélection au bâtiment.
Pour le propriétaire, la différence se ressent ensuite au quotidien : une température plus stable, une climatisation efficace en été, du chauffage lors des journées froides et une unité intérieure qui prend sa place sans dominer visuellement la pièce.
Chez AirGreen, c’est exactement ce que nous recherchons dans une installation réussie : un système CVAC correctement dimensionné, installé méthodiquement et adapté à la maison dans laquelle il devra fonctionner pendant de nombreuses années.
