Une installation murale compacte à Napierville avec la Fujitsu AIRSTAGE Altair 700
À Napierville, cette installation nous a permis d’intégrer une thermopompe murale Fujitsu AIRSTAGE Altair 700 dans un espace où la simplicité visuelle, le confort quotidien et l’efficacité énergétique devaient aller de pair. Sur la photo de l’installation, l’unité intérieure est positionnée très près du plafond, sur un mur dégagé, ce qui permet de préserver l’espace habitable tout en favorisant une bonne distribution de l’air dans la pièce.
Le résultat illustre bien ce que nous recherchons chez AirGreen lorsqu’une installation CVAC doit demeurer discrète : une unité murale bien nivelée, un dégagement approprié autour de l’appareil et un positionnement qui ne surcharge pas visuellement la pièce.
Cette thermopompe appartient à la série H Altair 700 de Fujitsu, offerte notamment en configurations nominales de 9 000 BTU/h et 12 000 BTU/h en climatisation. La photo seule ne permet toutefois pas de distinguer avec certitude s’il s’agit du modèle 09KMAS1 ou 12KMAS1; cette information doit être confirmée sur la plaque signalétique de l’appareil ou dans le dossier technique de l’installation.
Ce qui est certain, c’est que la plateforme Altair 700 apporte plusieurs caractéristiques particulièrement intéressantes pour une résidence à Napierville : réfrigérant R-32, compresseur Inverter, Wi-Fi intégré, fonctionnement silencieux, format compact et performance de chauffage jusqu’à -15 °C.
Pourquoi le positionnement de l’unité intérieure est important
Une thermopompe murale ne devrait jamais être installée uniquement à l’endroit qui semble le plus facile pour faire passer les conduites. Le positionnement de l’évaporateur influence directement :
- la circulation de l’air;
- l’uniformité de la température;
- le niveau de confort ressenti;
- le bruit perçu;
- l’accès pour l’entretien CVAC;
- le parcours des conduites frigorifiques et du drain;
- l’apparence finale de l’installation.
Dans cette installation de Napierville, l’unité intérieure est placée dans la partie supérieure du mur, près du plafond. Cette disposition laisse la surface murale disponible et permet au volet motorisé inférieur de diffuser l’air dans la pièce sans obstacle immédiat visible sur la photo.
La Fujitsu Altair 700 possède une unité intérieure de seulement 834 mm de largeur, 270 mm de hauteur et 222 mm de profondeur, soit environ 32 13/16 po × 10 5/8 po × 8 3/4 po. Son format relativement compact facilite justement ce type d’intégration dans des pièces où l’espace entre le plafond, les ouvertures et le mobilier peut être limité.
Une thermopompe murale conçue pour chauffer et climatiser
La Fujitsu AIRSTAGE Altair 700 est un système bibloc sans conduits destiné à fournir le chauffage et la climatisation à une zone.
Dans la documentation Fujitsu, deux capacités de cette série sont présentées.
Altair 700 09KMAS1
Le modèle 09KMAS1 développe :
- 9 000 BTU/h en climatisation nominale;
- une modulation en climatisation de 3 100 à 12 100 BTU/h;
- 12 000 BTU/h en chauffage nominal;
- une modulation en chauffage de 2 800 à 14 500 BTU/h;
- un indice de rendement saisonnier TRÈS2 de 30,0;
- un CPSC2 région V de 9,9;
- un TRE2 de 16,4.
Altair 700 12KMAS1
La version 12KMAS1 offre pour sa part :
- 12 000 BTU/h en climatisation nominale;
- une modulation de 3 100 à 13 800 BTU/h;
- 14 000 BTU/h en chauffage nominal;
- une modulation en chauffage de 2 800 à 15 000 BTU/h;
- un TRÈS2 de 27,5;
- un CPSC2 région V de 8,5;
- un TRE2 de 13,5.
Ces capacités modulantes sont importantes dans une maison parce qu’une thermopompe Inverter ne fonctionne pas simplement en mode marche-arrêt. Le compresseur peut ajuster son fonctionnement selon les besoins réels de la pièce, ce qui favorise une température plus stable et réduit les variations de confort typiques d’un système qui fonctionnerait constamment à pleine puissance.
Un système capable de fonctionner en chauffage jusqu’à -15 °C
Pour une installation au Québec, la performance hivernale est un critère essentiel.
La série Fujitsu Altair 700 possède une plage de fonctionnement en chauffage annoncée de -15 °C à 24 °C, tandis que la climatisation peut fonctionner entre -10 °C et 50 °C.
Cela signifie que la thermopompe peut continuer à produire de la chaleur lorsque les températures extérieures descendent sous le point de congélation.
Il faut néanmoins faire une distinction importante entre la température minimale de fonctionnement d'une thermopompe et la capacité nécessaire pour chauffer entièrement une propriété durant les périodes de froid intense.
À Napierville, comme ailleurs en Montérégie, sur la Rive Sud, à Montréal, Laval, Longueuil ou sur la Rive Nord, nous considérons notamment :
- la superficie de la zone;
- le niveau d’isolation;
- l’exposition au vent;
- la quantité de fenêtres;
- l’orientation du bâtiment;
- les pertes thermiques;
- le système de chauffage existant;
- l’usage de la pièce.
Une thermopompe de 9 000 ou 12 000 BTU ne doit donc pas être sélectionnée uniquement à partir de la superficie approximative d’une habitation.
Jusqu’à 33 % de capacité de chauffage supplémentaire
Fujitsu indique également que l’unité extérieure de la série Altair 700 peut offrir jusqu’à 33 % de chaleur supplémentaire par rapport à la capacité nominale indiquée, selon les conditions de fonctionnement.
Cette réserve de capacité est particulièrement intéressante durant les changements rapides de température, lorsque le système doit rétablir rapidement le confort après une baisse de consigne ou après une période d’absence.
La documentation prévoit également plusieurs modes, notamment :
- mode économique;
- mode économie d’énergie;
- mode de fonctionnement intensif;
- mode chaleur minimale;
- dégivrage automatique;
- redémarrage automatique.
Le dégivrage automatique est particulièrement pertinent pour une thermopompe utilisée en hiver au Québec. Lorsque l’humidité extérieure gèle sur l’échangeur de l’unité extérieure, le système doit périodiquement éliminer cette accumulation pour maintenir ses performances.
Seulement 19 dB à l’intérieur en vitesse silencieuse
L’un des avantages les plus intéressants de l’Altair 700 est son faible niveau sonore.
En mode calme, l’unité intérieure peut fonctionner à seulement 19 dB(A) en climatisation et 21 dB(A) en chauffage.
Selon la vitesse sélectionnée, le niveau sonore intérieur augmente progressivement :
- vitesse basse : 30/33 dB(A);
- vitesse moyenne : 35/38 dB(A);
- vitesse élevée : 40/42 dB(A);
- mode calme : 19/21 dB(A).
Pour une thermopompe installée dans un salon, une chambre, un bureau ou une aire de vie, cette variation de vitesse permet d’adapter le débit d’air aux besoins du moment.
L’unité intérieure peut atteindre un débit maximal d’environ 680 m³/h, soit 400 pi³/min, tandis que son mode calme réduit le débit jusqu’à environ 260 m³/h ou 153 pi³/min.
Ce que cette installation Fujitsu Altair 700 nous rappelle avant de choisir une thermopompe murale
L’efficacité d’une installation dépend aussi de la tuyauterie
Une excellente thermopompe mal installée ne peut pas offrir les mêmes résultats qu’un système correctement dimensionné et mis en service.
La Fujitsu Altair 700 utilise des conduites frigorifiques de :
Liquide : 1/4 po
Gaz : 3/8 po
Ces dimensions s’appliquent aux modèles 09KMAS1 et 12KMAS1 présentés dans la fiche technique.
La longueur minimale recommandée de tuyauterie est de 10 pi, tandis que la longueur maximale peut atteindre 66 pi. La charge de réfrigérant d’usine couvre jusqu’à environ 49 pi de tuyauterie, selon les spécifications Fujitsu.
La différence de hauteur maximale permise entre les unités intérieure et extérieure est également de 49 pi.
Ces chiffres sont particulièrement utiles lorsqu’un propriétaire souhaite installer l’unité intérieure sur un étage éloigné de l’emplacement disponible pour le condenseur extérieur. Ils offrent une certaine souplesse, mais ne remplacent jamais une planification précise du parcours frigorifique.
Une alimentation électrique relativement légère
Les deux modèles de la gamme Altair 700 présentés par Fujitsu utilisent une alimentation :
208 à 230 V / 60 Hz / monophasée
La fiche technique indique également un disjoncteur de 15 A.
Pour le modèle 12KMAS1, le courant maximal annoncé est de :
- 6,9 A en climatisation;
- 9,4 A en chauffage.
Pour le modèle 09KMAS1 :
- 6,4 A maximum en climatisation;
- 9,4 A maximum en chauffage.
Ces valeurs peuvent faciliter l'intégration du système dans plusieurs propriétés, mais chaque installation doit néanmoins être validée selon les caractéristiques du panneau électrique, le circuit disponible, les exigences du fabricant et les normes électriques applicables.
Le R-32 : un changement important dans cette génération Fujitsu
La Fujitsu Altair 700 utilise du réfrigérant R-32.
Selon Fujitsu, le potentiel de réchauffement global du R-32 est d'environ 675, comparativement à 2 088 pour le R-410A, ce qui représente une réduction annoncée de 68 % du PRG.
Le passage à des réfrigérants à plus faible potentiel de réchauffement global fait maintenant partie des changements importants observés dans l’industrie du chauffage, de la ventilation et de la climatisation.
Pour les propriétaires, cela signifie également qu’il est préférable de choisir un entrepreneur familiarisé avec les procédures d’installation, de mise en service et d’entretien propres aux nouveaux réfrigérants.
Wi-Fi intégré pour contrôler la thermopompe à distance
L’Altair 700 inclut également la connectivité Wi-Fi, permettant une surveillance et un contrôle à distance par l’intermédiaire de l’application mobile AIRSTAGE.
Pour plusieurs propriétaires à Napierville, Montréal ou sur la Rive Sud, cette fonction est devenue très pratique.
Il est possible, selon la configuration, de modifier la température à distance plutôt que de laisser inutilement la maison à une température élevée ou basse toute la journée.
Fujitsu prévoit également plusieurs accessoires et options de contrôle, notamment des commandes murales, des interfaces 24 V et des solutions compatibles avec les protocoles BACnet et Modbus. Ces dernières peuvent devenir intéressantes dans des bâtiments nécessitant une intégration plus avancée avec un système de gestion ou d’automatisation.
Des serpentins ProCore en cuivre
L’unité intérieure utilise également les serpentins ProCore, fabriqués en cuivre à haute résistance à la corrosion selon Fujitsu.
Dans une installation destinée à fonctionner aussi bien durant les périodes humides de climatisation que durant l’hiver, la qualité des échangeurs représente un élément important de la durabilité du système.
Cela n’élimine cependant pas le besoin d’entretien.
Nous recommandons toujours de garder les filtres propres et de faire inspecter l’état de l’évaporateur, du ventilateur, du drain de condensation et de l’unité extérieure lorsqu’une accumulation importante de poussière ou de débris apparaît.
Les erreurs que nous cherchons à éviter lors d’une installation murale
Une installation de thermopompe murale à Napierville doit être planifiée bien au-delà de l’emplacement visible de l’unité intérieure.
Parmi les erreurs que nous évitons :
- choisir la capacité uniquement en fonction du nombre de pieds carrés;
- installer l’unité dans un endroit où son débit d’air sera bloqué;
- négliger la pente et le drainage des condensats;
- utiliser une tuyauterie de diamètre inadéquat;
- créer un parcours frigorifique inutilement long;
- placer le condenseur trop près d’un obstacle;
- négliger les dégagements nécessaires à l’entretien;
- oublier l’accessibilité future pour le nettoyage;
- sélectionner une thermopompe selon la température minimale annoncée sans vérifier sa capacité réelle en chauffage.
Une installation réussie doit être conçue comme un ensemble : dimensionnement, emplacement, alimentation électrique, tuyauterie, drainage, installation mécanique, tirage au vide, mise en service et vérification du fonctionnement.
Admissibilité énergétique : vérifier le modèle exact avant de calculer une aide financière
La fiche technique Fujitsu présente les modèles Altair 700 comme répondant à différentes classifications ENERGY STAR, incluant des désignations liées au climat froid.
Cela constitue un élément pertinent lorsqu’un propriétaire évalue les programmes d’aide financière disponibles pour une thermopompe au Québec.
Nous évitons toutefois de déterminer une subvention uniquement à partir du nom commercial « Altair 700 ».
Le numéro exact de modèle, la combinaison unité intérieure/unité extérieure, la capacité, la certification applicable et les exigences du programme doivent être vérifiés avant de confirmer un montant.
Pour cette série, les combinaisons techniques présentées par Fujitsu sont notamment :
9 000 BTU :
- intérieur : ASUH09KMAS
- extérieur : AOUH09KMAS1
12 000 BTU :
- intérieur : ASUH12KMAS
- extérieur : AOUH12KMAS1
Une installation qui reste visuellement discrète

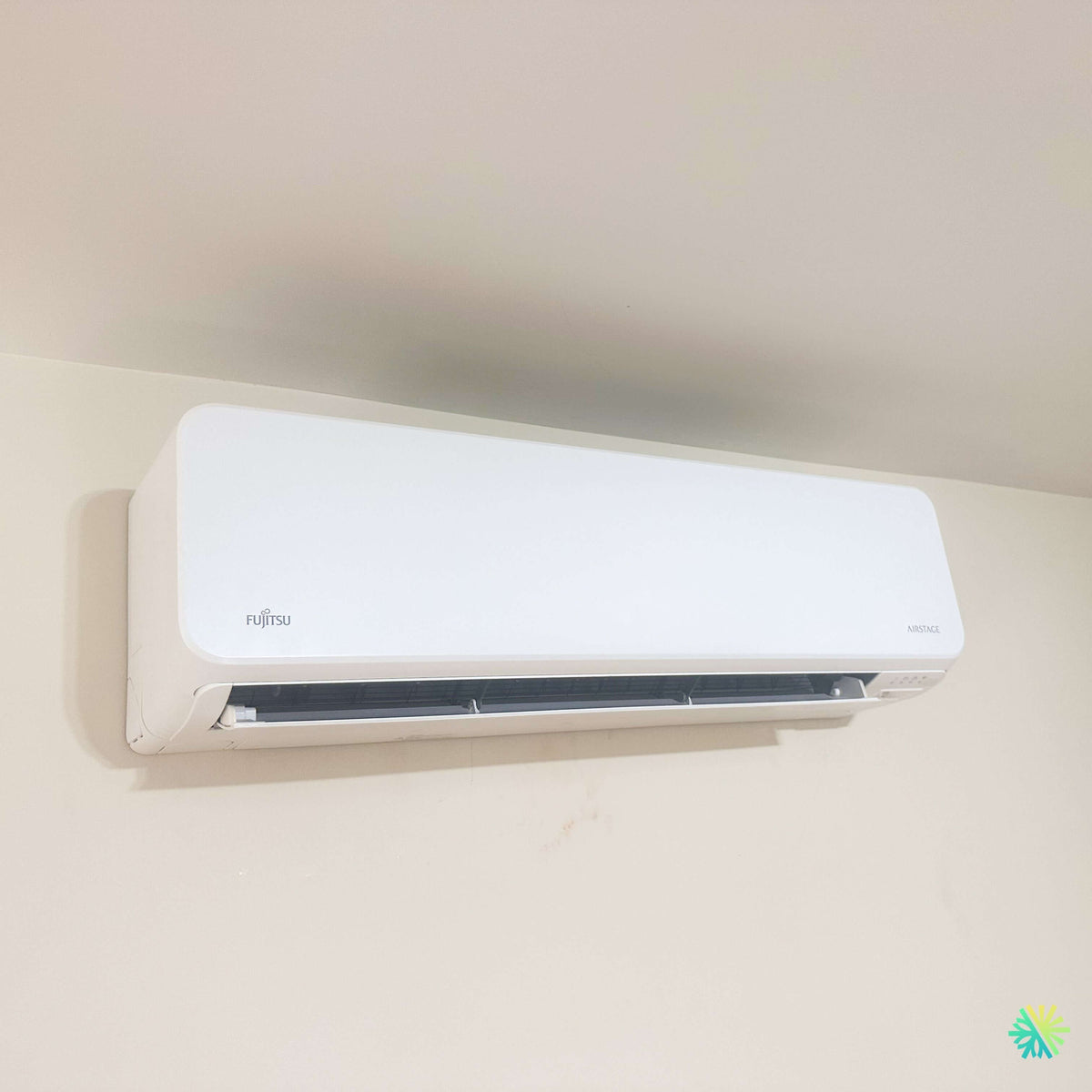

La photo de cette réalisation à Napierville met surtout en évidence un aspect souvent sous-estimé : une installation CVAC fait désormais partie du décor d’une maison.
L’évaporateur Fujitsu présente une façade blanche très épurée avec les inscriptions discrètes Fujitsu et AIRSTAGE. Le volet de soufflage se trouve sous l’appareil et demeure largement dissimulé lorsque l’unité est arrêtée.
Une fois installée près du plafond comme dans cette réalisation, la thermopompe occupe relativement peu d’espace visuel.
Pour nous, ce résultat esthétique ne doit jamais être obtenu au détriment des exigences techniques. Nous cherchons toujours le meilleur équilibre possible entre :
performance, circulation d’air, accès technique, drainage, longueur de tuyauterie et apparence finale.
AirGreen pour l’installation d’une Fujitsu à Napierville et dans le Grand Montréal
Chez AirGreen, nous réalisons des installations de thermopompes murales à Napierville, mais aussi à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Une thermopompe Fujitsu Altair 700 peut être une solution particulièrement intéressante lorsqu’un propriétaire recherche un système mural compact avec technologie Inverter, chauffage et climatisation, Wi-Fi intégré, R-32 et fonctionnement intérieur très silencieux.
Cependant, notre travail ne consiste pas uniquement à choisir une machine performante sur papier.
Nous devons nous assurer que sa capacité convient réellement au bâtiment, que l’emplacement permettra une bonne distribution de l’air, que le parcours des conduites respecte les limites du fabricant et que l’installation permettra un entretien facile pendant toute la durée de vie de l’appareil.
Cette installation à Napierville représente exactement cette approche : intégrer une Fujitsu AIRSTAGE Altair 700 de façon propre et discrète, tout en respectant les paramètres techniques qui permettent à une thermopompe murale de fournir le confort attendu été comme hiver.
