Une installation au-dessus d’une grande fenêtre, dans un espace où chaque dégagement devait être calculé
Cette installation de thermopompe murale à Rivière-des-Prairies–Pointe-aux-Trembles présente une contrainte typique des logements montréalais : la pièce offrait une grande surface vitrée, peu de mur libre et un espace restreint entre le haut de la fenêtre et le plafond texturé.
L’unité intérieure Samsung WindFree™ MaxHeat 12 000 BTU devait être placée de manière à assurer une bonne diffusion de l’air, préserver l’utilisation de la fenêtre et permettre l’accès aux composants lors des entretiens futurs. Une installation quelques centimètres trop basse aurait empiété sur l’ouverture vitrée. Une position trop haute aurait réduit l’espace disponible au-dessus de l’appareil pour l’aspiration de l’air et l’ouverture du panneau frontal.
Nous avons donc travaillé avec précision pour intégrer la thermopompe dans cette bande de mur étroite, tout en tenant compte du coin adjacent, du passage des conduites et de la finition intérieure existante.

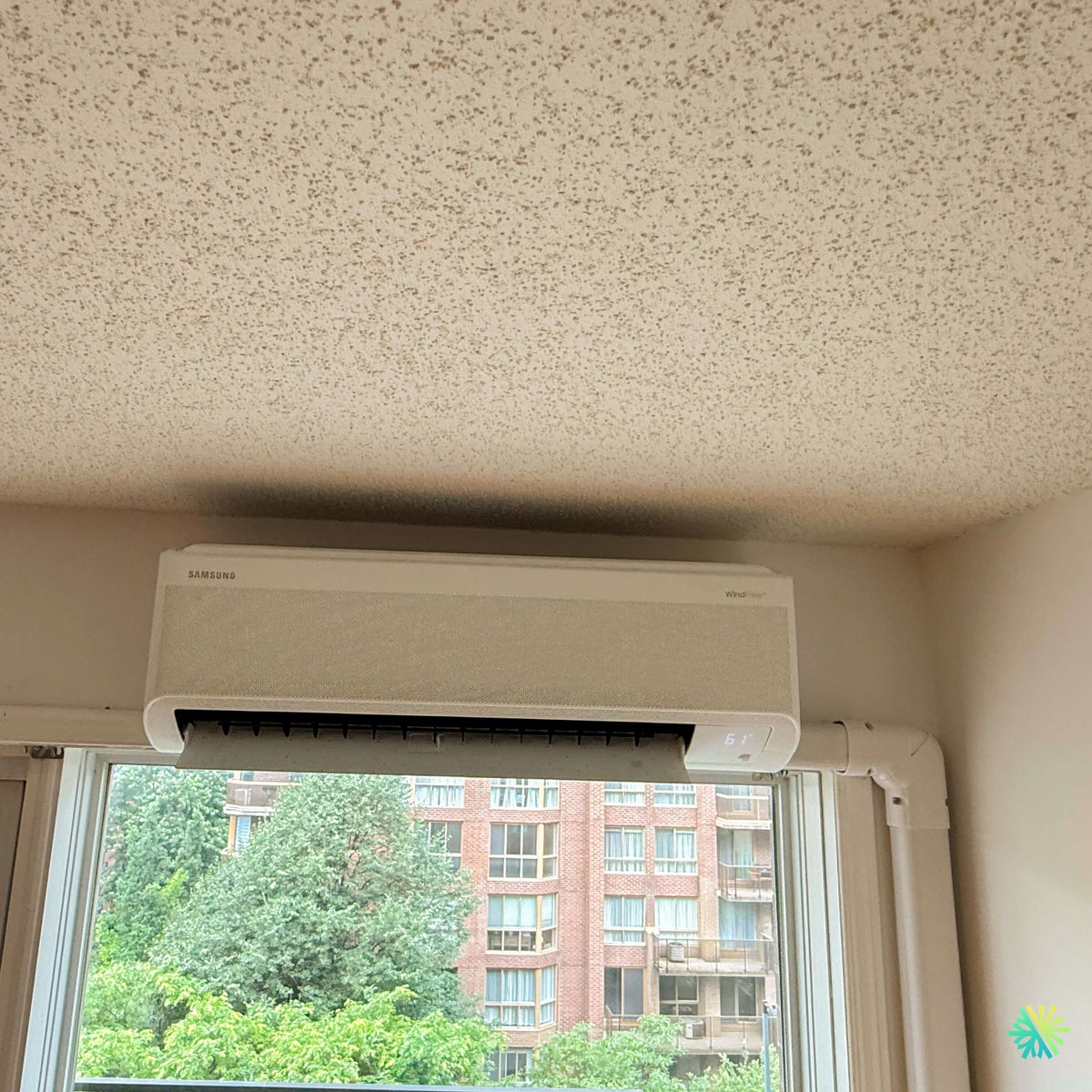

La photographie montre le résultat pendant la mise en service. Le volet de soufflage est ouvert, l’afficheur indique 61 °F et la façade microperforée caractéristique de la technologie WindFree est entièrement visible. La conduite est dissimulée dans un cache-conduit blanc qui longe le haut de la fenêtre avant de descendre dans le coin droit de la pièce.
Pourquoi l’espace au-dessus de la fenêtre était le meilleur emplacement
Dans cette pièce, l’installation sur un mur latéral aurait occupé une zone utile pour l’ameublement et aurait pu diriger le soufflage vers les occupants. Le mur situé au-dessus de la fenêtre constituait l’emplacement le plus logique, mais aussi le plus exigeant techniquement.
Avant la fixation de la plaque murale, nous avons vérifié plusieurs éléments :
- la largeur réelle disponible entre les murs;
- la hauteur entre le cadre de la fenêtre et le plafond;
- le dégagement nécessaire au-dessus de l’unité;
- la position du passage mural;
- la pente du drain de condensation;
- le trajet de la tuyauterie frigorifique;
- l’accessibilité des filtres;
- la direction du soufflage vers le centre de la pièce;
- la solidité de la surface derrière la finition intérieure.
L’unité est positionnée près du plafond, mais sans être appuyée directement contre celui-ci. Cette précision est importante, car une thermopompe murale aspire principalement l’air ambiant par sa partie supérieure. Le dégagement doit donc être planifié selon les exigences du fabricant et la configuration du bâtiment.
Le plafond texturé constituait une autre particularité. Une manipulation imprécise aurait pu endommager la finition ou produire des marques difficiles à réparer. Notre équipe a préparé le chantier afin de protéger les surfaces tout en conservant suffisamment d’espace pour installer et verrouiller correctement l’unité sur sa plaque.
Une position alignée avec la fenêtre et adaptée au coin de la pièce
Lorsqu’une unité intérieure est installée au-dessus d’une grande fenêtre, le moindre défaut d’alignement devient immédiatement visible. Le cadre de la fenêtre forme une ligne horizontale très nette qui accentue toute inclinaison de l’appareil.
Nous avons donc aligné la Samsung WindFree MaxHeat avec l’ouverture tout en respectant les besoins techniques du drainage. Une unité murale doit paraître droite, mais son installation doit également permettre à l’eau produite en climatisation de rejoindre correctement le drain.
La proximité du mur droit nécessitait aussi une planification rigoureuse. Il fallait conserver l’espace nécessaire pour :
- retirer le panneau frontal;
- nettoyer les filtres;
- inspecter les raccordements;
- intervenir sur les composants électroniques;
- démonter l’unité sans endommager le mur;
- installer le cache-conduit avec une finition régulière.
Le résultat obtenu est compact sans donner l’impression que l’appareil a été comprimé dans le coin.
Un cache-conduit conçu autour de l’architecture existante
Sur la droite de l’unité, les conduites sont regroupées dans un cache-conduit en PVC blanc. Celui-ci suit la partie supérieure du cadre de la fenêtre, effectue un changement de direction propre, puis descend le long du mur.
Ce trajet permet de dissimuler :
- les deux conduites frigorifiques isolées;
- le câble de communication;
- le câblage requis par la configuration;
- le tuyau d’évacuation des condensats.
La finition d’un cache-conduit est particulièrement importante dans une pièce où l’équipement demeure visible au quotidien. Une canalisation mal alignée, des joints ouverts ou un coude disproportionné peuvent nuire à l’apparence de toute l’installation CVAC, même si l’appareil fonctionne correctement.
Nous avons sélectionné un parcours qui suit les lignes déjà présentes dans la pièce. Le conduit horizontal reprend la géométrie du haut de la fenêtre et la descente verticale se fond dans le coin. Cette méthode limite l’impact visuel tout en maintenant les raccordements accessibles.
La pente du drain : un détail invisible qui protège le mur
En mode climatisation, l’humidité retirée de l’air se transforme en eau dans l’unité intérieure. Cette eau est recueillie dans un bac, puis évacuée par gravité ou au moyen d’une pompe lorsque la configuration l’exige.
Pour cette installation, le trajet devait être planifié afin que le drain conserve une pente adéquate malgré l’espace limité au-dessus de la fenêtre. Une mauvaise pente peut entraîner :
- une accumulation d’eau dans le bac;
- un écoulement intermittent;
- des bruits de gargouillement;
- une fuite sous l’appareil;
- des taches sur le mur;
- une hausse du risque d’odeurs;
- une détérioration de la finition autour de la fenêtre.
Lors de la mise en service, nous vérifions l’écoulement réel plutôt que de nous fier uniquement à l’apparence du conduit. Cette étape confirme que l’eau quitte correctement l’unité et qu’aucune section du drain ne forme une contre-pente.
Une façade microperforée conçue pour réduire le courant d’air direct
La façade de la Samsung installée à Rivière-des-Prairies–Pointe-aux-Trembles est couverte de milliers de petites ouvertures. Ces microperforations constituent la base du fonctionnement WindFree.
Lorsque la pièce doit être refroidie rapidement, l’appareil peut utiliser le volet principal pour produire un débit d’air plus direct. Une fois la température rapprochée de la consigne, le mode WindFree distribue l’air conditionné à travers la façade perforée afin de maintenir le confort avec beaucoup moins de mouvement d’air perceptible.
Selon Samsung, la vitesse de l’air en mode WindFree demeure sous 0,15 mètre par seconde, une valeur correspondant à un air considéré comme pratiquement immobile selon la référence utilisée par le fabricant.
Cette caractéristique est pertinente lorsque l’unité se trouve :
- au-dessus d’un canapé;
- à proximité d’un lit;
- devant une table de travail;
- dans un salon de dimensions restreintes;
- dans un logement où les occupants circulent directement sous l’appareil.
La technologie WindFree ne remplace toutefois pas un bon positionnement. Même avec une diffusion douce, nous devons orienter l’appareil afin que l’air puisse rejoindre l’ensemble de la zone traitée.
Une consigne de 61 °F utilisée pendant le contrôle du refroidissement
L’afficheur visible sur la photo indique 61 °F, soit environ 16 °C. Cette consigne basse est utile pendant certaines vérifications de mise en service, car elle maintient une demande active de climatisation pendant que nous contrôlons le comportement du système.
Elle ne constitue pas une recommandation de température permanente pour le logement. En utilisation normale, une consigne modérée permet généralement d’obtenir un meilleur équilibre entre confort, déshumidification et consommation électrique.
Pendant ce test, nous vérifions notamment :
- le démarrage de l’unité extérieure;
- la réponse du compresseur à modulation;
- la température de l’air repris;
- la température de l’air soufflé;
- le fonctionnement du ventilateur intérieur;
- le mouvement du volet;
- l’absence de vibration anormale;
- l’évacuation des condensats;
- la réaction aux commandes;
- le passage entre le soufflage conventionnel et le mode WindFree.
Une lecture froide à la sortie de l’appareil ne suffit pas, à elle seule, pour confirmer une installation réussie. Nous devons évaluer le fonctionnement global et laisser au système le temps de stabiliser son régime.
Une diffusion d’air facilitée par la surface vitrée dégagée
La position au-dessus de la fenêtre permet à l’air de se déplacer vers l’intérieur de la pièce sans être immédiatement bloqué par une armoire ou un meuble haut. La surface située devant l’unité demeure largement dégagée, ce qui favorise la portée du soufflage pendant la phase initiale de climatisation.
La proximité d’une fenêtre représente toutefois une charge thermique particulière. Le vitrage peut laisser entrer davantage de chaleur solaire en été et produire une zone plus froide en hiver. Le positionnement de l’unité à cet endroit aide à traiter rapidement cette partie du logement, mais le dimensionnement doit toujours tenir compte de l’ensemble des pertes et des gains thermiques.
Rendement, subvention et conseils pratiques pour une Samsung WindFree MaxHeat à Montréal
Les caractéristiques de la configuration de 12 000 BTU
La combinaison de 12 000 BTU associée à cette gamme comprend l’unité intérieure AR12DXDABWKNCV et l’unité extérieure AR12DXDACWKXCV. Son numéro de référence AHRI est 215399291.
Parmi ses caractéristiques principales :
- capacité nominale de climatisation : 12 000 BTU/h;
- capacité nominale de chauffage : 12 000 BTU/h;
- rendement saisonnier : SEER2 de 24,0;
- rendement de chauffage : HSPF2 de 10,5, région IV;
- certification ENERGY STAR pour climat froid;
- réfrigérant R-32;
- compresseur à modulation variable;
- connectivité Wi-Fi;
- fonctionnement en chauffage jusqu’à environ -30 °C.
Samsung indique que la version de 12 000 BTU présente un SEER2 de 24,0, un HSPF2 de 10,5 et une plage de fonctionnement en chauffage allant jusqu’à -30 °C. Le fabricant annonce également le maintien de 100 % de la capacité de chauffage à -15 °C pour la gamme MaxHeat.
Ces données sont utiles pour comparer des thermopompes murales, mais elles ne remplacent pas une analyse des besoins du logement. Deux appareils de 12 000 BTU peuvent présenter des performances très différentes lorsque la température extérieure baisse.
Pourquoi 12 000 BTU ne correspondent pas automatiquement à une superficie fixe
La superficie est seulement l’un des facteurs utilisés pour déterminer la capacité appropriée. Dans un logement de Rivière-des-Prairies–Pointe-aux-Trembles, nous devons également examiner :
- le nombre de murs extérieurs;
- la superficie des fenêtres;
- leur orientation;
- l’étage du logement;
- l’isolation des murs et du plafond;
- les infiltrations d’air;
- la hauteur sous plafond;
- la disposition des pièces;
- le nombre d’occupants;
- l’exposition au soleil;
- la présence d’un chauffage d’appoint.
La grande fenêtre visible sur la photo influence directement la charge de climatisation. En été, une orientation fortement exposée au soleil peut augmenter les gains thermiques. En hiver, la qualité du vitrage et l’étanchéité du cadre influencent les pertes de chaleur.
Une thermopompe surdimensionnée peut effectuer des cycles trop courts et moins bien contrôler l’humidité. Un appareil sous-dimensionné peut fonctionner longtemps sans atteindre la consigne pendant les périodes les plus exigeantes. Notre rôle consiste à rechercher une capacité permettant une modulation régulière plutôt qu’une simple réaction rapide à la température.
L’aide financière LogisVert pour une thermopompe climat froid
Une thermopompe certifiée ENERGY STAR – Climat froid peut être admissible au programme LogisVert d’Hydro-Québec lorsque toutes les conditions sont respectées.
En 2026, l’aide régulière pour une thermopompe climat froid est calculée à 120 $ par 1 000 BTU/h de capacité de chauffage à -8 °C. Pour une combinaison offrant 10 600 BTU/h à cette température, le montant indicatif correspond à 1 272 $. Le montant final dépend toutefois de la liste en vigueur à la date d’installation et de l’admissibilité du dossier.
Depuis le 15 juin 2026, certains multilogements admissibles peuvent recevoir une bonification de 100 $ supplémentaires par 1 000 BTU/h à -8 °C. Le taux total atteint alors 220 $ par 1 000 BTU/h, ce qui représenterait un montant indicatif de 2 332 $ pour une capacité admissible de 10 600 BTU/h. Cette bonification est soumise à des critères précis et ne peut pas être combinée avec certaines autres offres.
Le propriétaire doit notamment conserver :
- la facture détaillée;
- le numéro AHRI ou ENERGY STAR;
- la date et l’adresse d’installation;
- les modèles intérieur et extérieur;
- les numéros de TPS, TVQ et RBQ de l’entreprise;
- une photo lisible de la plaque signalétique extérieure;
- une preuve de propriété lorsque celle-ci est demandée.
Hydro-Québec précise que la demande doit être déposée dans les neuf mois suivant l’installation et recommande d’effectuer la recherche à partir du numéro AHRI exact.
Les erreurs à éviter dans une installation semblable
Choisir l’unité avant de mesurer l’espace disponible
Les dimensions de l’appareil doivent être vérifiées avant la commande. Une unité trop haute peut laisser trop peu de place sous le plafond, tandis qu’une unité trop large peut entrer en conflit avec le mur latéral ou le cache-conduit.
Installer l’appareil contre le plafond
La partie supérieure doit conserver le dégagement exigé pour l’aspiration et l’entretien. Un appareil trop rapproché du plafond peut être plus difficile à nettoyer et peut voir son débit d’air affecté.
Oublier l’ouverture du panneau frontal
Le filtre se retire généralement par l’avant ou par le haut. Une unité qui semble bien placée peut devenir difficile à entretenir si le panneau ne peut pas s’ouvrir complètement.
Faire descendre le drain sans vérifier sa pente
Un cache-conduit propre ne garantit pas un bon drainage. La pente intérieure doit être continue et testée avec de l’eau.
Masquer un raccord dans une zone inaccessible
Les conduites doivent être protégées, mais leur trajet doit permettre une intervention future sans démolition inutile.
Régler constamment l’appareil à 61 °F
Une consigne très basse ne refroidit pas nécessairement la pièce plus rapidement. Elle prolonge surtout la demande de climatisation. Pour un usage quotidien, une température plus modérée est généralement préférable.
L’entretien d’une unité installée près du plafond
Comme l’appareil se trouve dans une zone haute et relativement étroite, l’accès aux filtres doit être prévu dès l’installation. Les filtres devraient être inspectés régulièrement, surtout pendant les périodes d’utilisation intensive.
Un entretien courant comprend :
- le nettoyage des filtres;
- l’inspection de la façade microperforée;
- la vérification du volet;
- le contrôle visuel du drain;
- l’élimination de la poussière autour de l’aspiration;
- la vérification de l’unité extérieure;
- un nettoyage approfondi périodique de l’évaporateur et du ventilateur.
La façade WindFree comporte de nombreuses petites perforations. Une accumulation de poussière peut réduire progressivement la qualité de la diffusion. Il faut utiliser une méthode de nettoyage appropriée et éviter de saturer les composants électroniques avec de l’eau ou des produits non recommandés.
Une installation pensée pour rester accessible
Le succès de ce chantier ne repose pas uniquement sur la capacité de la Samsung ou sur son rendement énergétique. Il dépend aussi de la manière dont l’unité a été intégrée à l’espace.
Nous avons conservé :
- un accès aux filtres;
- un trajet de conduites structuré;
- une orientation favorable du soufflage;
- une finition alignée avec la fenêtre;
- un dégagement adapté au plafond;
- un passage de drain fonctionnel;
- une apparence sobre dans le coin de la pièce.
Cette installation CVAC à Rivière-des-Prairies–Pointe-aux-Trembles montre qu’une thermopompe murale peut être installée proprement même lorsqu’une grande fenêtre occupe presque tout le mur extérieur.
