Installation d’une thermopompe murale FUJITSU ORION XLTH+ à Saint-Jude, en Montérégie

Une installation FUJITSU à Saint-Jude où la performance hivernale devait s’intégrer à une pièce déjà soigneusement finie

À Saint-Jude, en Montérégie, nous avons réalisé une installation de thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ dans une résidence où deux aspects comptaient particulièrement : obtenir un système réellement adapté au chauffage québécois et conserver une finition intérieure propre dans une pièce déjà aménagée.

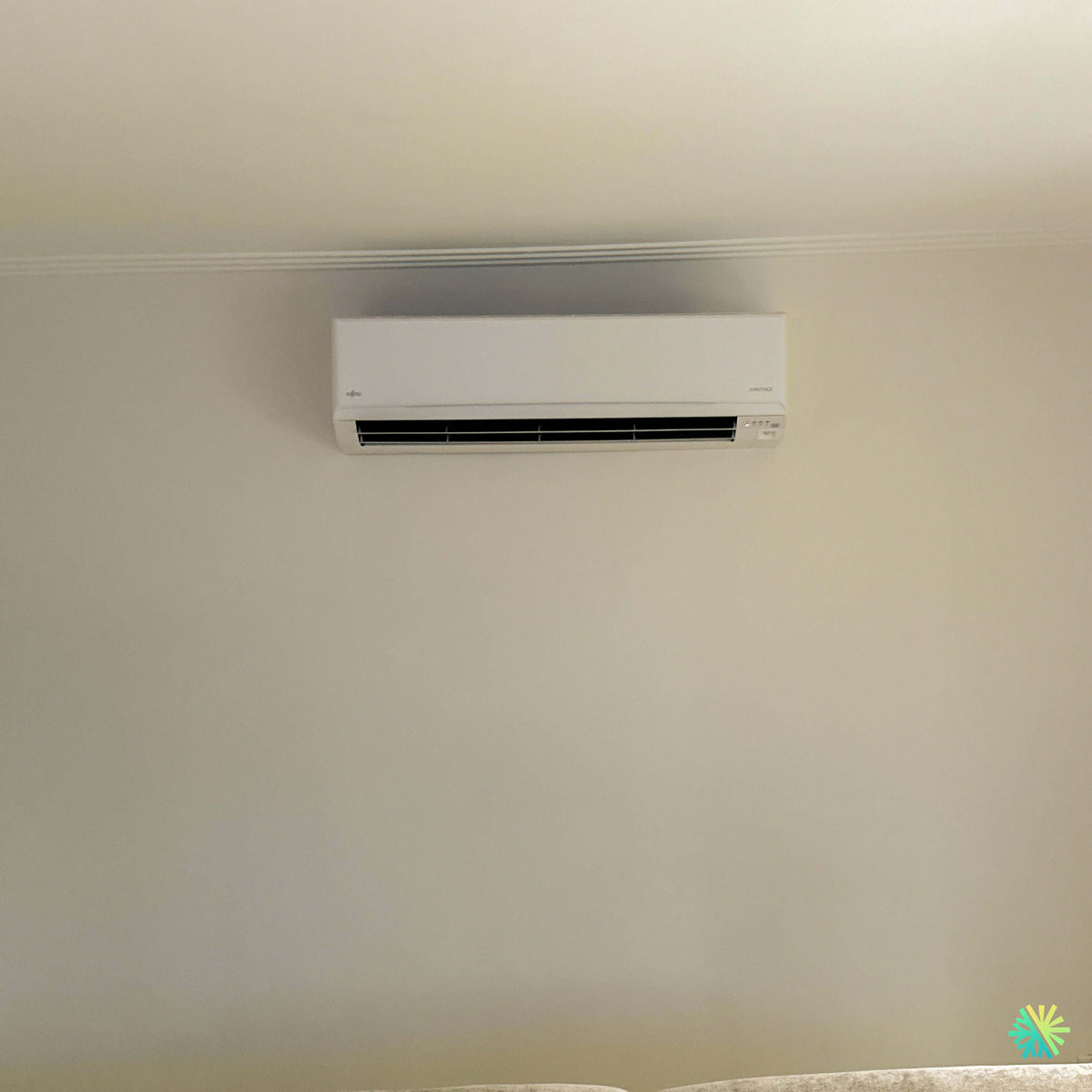

La photo de l’installation illustre très bien ce deuxième enjeu. L’unité murale FUJITSU est installée en hauteur sur un grand mur de couleur claire, juste sous une moulure de plafond. Dans un environnement aussi épuré, quelques millimètres de désalignement, un percement mal exécuté ou un cheminement de conduits trop visible peuvent rapidement attirer l’œil. Ici, l’appareil reste discret : il suit proprement les lignes de la pièce et aucun cache-tuyau apparent ne vient couper le mur dans le cadrage de la photo.

Mais derrière cette apparence relativement simple se trouve une thermopompe conçue pour le climat froid, avec une fiche technique particulièrement intéressante pour une résidence québécoise : fonctionnement en chauffage jusqu’à -30 °C, technologie Inverter, réfrigérant R-32, connectivité Wi-Fi intégrée et certification ENERGY STAR pour climat froid. La gamme ORION XLTH+ comprend plusieurs capacités afin de permettre un dimensionnement adapté au bâtiment.

Une installation murale où le positionnement de l’unité intérieure fait une réelle différence

Installer une thermopompe murale ne consiste pas seulement à déterminer un endroit où l’appareil « entre » sur le mur.

Dans cette résidence de Saint-Jude, l’unité intérieure se trouve à proximité du plafond et d’une moulure décorative. Cette configuration demande une implantation précise afin de conserver les dégagements nécessaires à l’appareil tout en obtenant une finition visuelle équilibrée.

Nous portons notamment attention à :

• l’horizontalité exacte de l’unité;
• l’espace disponible au-dessus et autour de l’appareil;
• la circulation de l’air dans la pièce;
• la trajectoire du jet d’air en chauffage et en climatisation;
• la possibilité d’entretenir les filtres et l’évaporateur;
• le passage des conduites frigorifiques;
• l’évacuation adéquate du condensat;
• la position du percement par rapport à la structure du bâtiment;
• l’intégration visuelle de l’installation.

Sur la photo, la façade blanche de l’AIRSTAGE FUJITSU s’intègre naturellement au mur et à la moulure. Le volet de soufflage se trouve suffisamment dégagé pour distribuer l’air vers la pièce plutôt que contre un obstacle immédiat.

C’est un détail important. Une excellente thermopompe installée dans un mauvais emplacement peut donner une impression de performance inférieure simplement parce que l’air chaud ou froid circule mal.

FUJITSU ORION XLTH+ : une gamme conçue pour les températures québécoises

La documentation technique FUJITSU fournie pour la ORION XLTH+ présente trois configurations de la série : 09KTAP1, 12KTAP1 et 15KTAP1. Comme la plaque signalétique n’est pas visible sur la photo de cette installation à Saint-Jude, nous ne présentons pas une capacité précise comme étant celle de l’appareil photographié. La gamme elle-même couvre toutefois les puissances nominales suivantes :

Cette différence entre la capacité nominale de climatisation et celle de chauffage est particulièrement pertinente au Québec. L’appareil n’est pas uniquement destiné à rafraîchir une pièce en juillet : il est développé pour fournir une contribution importante au chauffage pendant une grande partie de l’hiver.

Chauffage jusqu’à -30 °C : un élément central de la ORION XLTH+

La plage de fonctionnement publiée par FUJITSU pour cette série descend jusqu’à -30 °C en chauffage, avec une plage annoncée de -30 °C à 24 °C.

Ce chiffre est important, mais nous regardons également la capacité disponible lorsque la température extérieure chute.

La fiche technique indique, par rapport à la capacité nominale de référence, une capacité maximale à -30 °C correspondant à :

• 113 % pour le modèle 09KTAP1;
• 103 % pour le modèle 12KTAP1;
• 101 % pour le modèle 15KTAP1.

À -26 °C, les valeurs publiées sont respectivement de 147 %, 128 % et 116 %. Ces données permettent de mieux comprendre pourquoi le choix d’une thermopompe basse température ne devrait pas se limiter à la température minimale écrite dans une publicité. Ce qui nous intéresse surtout lors du dimensionnement est la manière dont la machine conserve sa capacité lorsque la demande de chauffage augmente.

Un chauffe-plateau de base prévu pour les conditions de froid

L’unité extérieure de la ORION XLTH+ comprend également un chauffe-plateau de base conçu pour les climats extrêmement froids.

En hiver, les cycles de dégivrage génèrent de l’eau. Lorsque la température extérieure demeure sous le point de congélation, la gestion de cette eau est importante pour limiter l’accumulation de glace sous et autour de l’appareil.

C’est aussi pourquoi l’emplacement de l’unité extérieure, sa hauteur par rapport au sol et la gestion de la neige ne doivent pas être traités comme de simples détails esthétiques lors d’une installation de thermopompe à Saint-Jude.

Des rendements énergétiques très élevés

Selon la configuration, la gamme affiche un SEER2 de 28,7 à 33,5 et un HSPF2 région V de 10,7 à 11,5. Le modèle 12KTAP1, par exemple, est donné à 31,5 en SEER2 et 11,3 en HSPF2 région V.

Les trois configurations indiquées dans la fiche sont également identifiées ENERGY STAR, ENERGY STAR Cold Climate et ENERGY STAR Most Efficient 2025.

Pour le propriétaire, ces chiffres prennent surtout leur sens lorsque l’appareil est correctement dimensionné. Installer systématiquement une machine plus grosse n’est pas une bonne stratégie. Une thermopompe surdimensionnée peut fonctionner différemment de ce qui était prévu, notamment pendant les périodes de faible demande.

Chez AirGreen, nous considérons donc la superficie, mais aussi plusieurs autres éléments :

• l’isolation;
• le nombre et la dimension des fenêtres;
• l’exposition solaire;
• la configuration des pièces;
• les étages ouverts;
• les infiltrations d’air;
• la hauteur des plafonds;
• le système de chauffage déjà présent;
• la température que les occupants souhaitent maintenir en hiver.

C’est cette analyse qui permet de choisir entre différentes capacités plutôt que de se baser uniquement sur un nombre de pieds carrés.

Jusqu’à 23 dB à l’intérieur sur certaines configurations

Dans une chambre, un salon ou une aire ouverte, le bruit d’une unité intérieure est un élément concret du confort quotidien.

Les modèles 09KTAP1 et 12KTAP1 peuvent descendre à 23 dB(A) en fonctionnement calme selon la fiche FUJITSU. Le modèle 15KTAP1 descend à 26 dB(A). La série propose six vitesses de ventilation en plus du mode automatique.

L’appareil installé à Saint-Jude est justement situé dans une pièce au décor minimaliste, où une unité imposante ou particulièrement bruyante aurait été beaucoup plus perceptible. Le format mural compact de la FUJITSU contribue donc autant à l’intégration de l’installation qu’au confort acoustique.

Des dimensions intérieures compactes

Les trois unités intérieures indiquées dans la documentation ont une largeur d’environ 35 3/16 po, une hauteur de 11 5/8 po et une profondeur de 11 po.

Ces dimensions expliquent aussi l’intégration visible sur notre installation de Saint-Jude : malgré la présence de la moulure au plafond, l’appareil conserve un profil relativement compact sur le mur.

Pour nous, cette information est importante dès l’estimation. Nous vérifions l’espace réel disponible au lieu de simplement supposer qu’une unité murale standard pourra être placée au-dessus d’une porte, d’une fenêtre ou d’un meuble.

Une tuyauterie 1/4 po – 3/8 po qui doit être respectée

Sur la série ORION XLTH+, FUJITSU spécifie :

• 1/4 po pour la conduite liquide;
• 3/8 po pour la conduite gaz;
• longueur minimale de 10 pi;
• longueur maximale de 66 pi;
• différence verticale maximale de 49 pi;
• précharge de réfrigérant prévue jusqu’à environ 49 pi de tuyauterie.

Ces dimensions ne sont pas facultatives.

Lors d’un remplacement de thermopompe, nous ne supposons jamais automatiquement que les conduites existantes sont appropriées au nouvel équipement. Leur diamètre, leur état, leur compatibilité et le cheminement doivent être vérifiés.

C’est un exemple classique d’erreur à éviter : choisir une nouvelle machine en fonction de son prix et seulement ensuite vérifier si l’infrastructure existante convient.

Alimentation électrique : vérifier avant la journée d’installation

Les trois configurations fonctionnent en 208-230 V, 60 Hz, monophasé. La documentation indique un disjoncteur de 15 A pour le 09KTAP1 et de 20 A pour les 12KTAP1 et 15KTAP1.

Cette vérification fait partie de la préparation d’un chantier.

Dans certaines propriétés plus anciennes de Saint-Jude, de la Rive-Sud, de Montréal ou de quartiers plus anciens de Laval et Longueuil, la capacité disponible dans le panneau électrique peut influencer le choix de l’équipement ou la portée des travaux.

Identifier cette contrainte avant l’installation évite les modifications improvisées à la dernière minute.

Ce que cette installation à Saint-Jude montre sur notre façon d’aborder un projet de thermopompe murale

Un système performant ne doit pas détériorer la finition d’une pièce

Le résultat visible sur cette installation est volontairement sobre.

Le grand mur clair ne masque rien. Une unité croche, un cache mal ajusté, des marques laissées pendant les travaux ou un positionnement approximatif seraient immédiatement visibles.

Nous considérons donc la finition comme une partie intégrante de l’installation CVAC.

Avant de fixer une unité intérieure, nous devons penser simultanément au fonctionnement de la thermopompe et à ce que le propriétaire verra chaque jour après notre départ.

Technologie Inverter : adapter la production plutôt que fonctionner uniquement en marche-arrêt

La technologie Inverter de la FUJITSU ORION XLTH+ permet au compresseur d’adapter son fonctionnement à la demande plutôt que de se limiter à des cycles complètement arrêtés ou complètement actifs.

Cette modulation favorise une température plus stable et permet à la machine de fonctionner à différents niveaux de capacité. FUJITSU publie d’ailleurs des plages très larges : le 12KTAP1, par exemple, peut moduler en climatisation de 3 100 à 17 300 BTU/h et en chauffage de 4 500 à 27 300 BTU/h.

Cette amplitude est particulièrement intéressante pendant les saisons intermédiaires, lorsque la demande réelle est nettement plus faible que pendant une vague de froid.

R-32 : le réfrigérant utilisé par cette génération FUJITSU

La série utilise du R-32.

La documentation FUJITSU compare son potentiel de réchauffement global de 675 à celui du R-410A, indiqué à 2 088, soit une réduction de 68 % selon la référence employée dans la brochure.

Pour les propriétaires qui remplacent un système plus ancien, il est utile de savoir quel réfrigérant utilise le nouvel équipement, puisque le marché du CVAC évolue progressivement vers des solutions à potentiel de réchauffement global inférieur.

Serpentins ProCore en cuivre

L’unité intérieure utilise également les serpentins ProCore, décrits par FUJITSU comme des serpentins en cuivre à haute résistance à la corrosion.

Ce type de détail est moins spectaculaire qu’une cote SEER2, mais il compte dans l’évaluation globale d’un appareil que l’on prévoit conserver pendant de nombreuses années.

Wi-Fi intégré pour le contrôle à distance

La connectivité Wi-Fi est intégrée à cette série et permet la surveillance et le contrôle à distance avec l’écosystème mobile AIRSTAGE. FUJITSU prévoit également différentes possibilités d’intégration, notamment des interfaces pour BACnet, Modbus et des contrôleurs filaires selon les besoins.

Dans une maison unifamiliale, le Wi-Fi intégré est généralement l’élément le plus utile : modification de la consigne, gestion des périodes d’absence et contrôle de la thermopompe sans être devant la télécommande.

Une thermopompe admissible à une aide financière : vérifier le modèle exact avant de promettre un montant

Les modèles de la gamme présentée sont identifiés comme ENERGY STAR pour climat froid dans la fiche FUJITSU.

Au Québec, le programme résidentiel LogisVert d’Hydro-Québec indique actuellement une aide de 120 $ par 1 000 BTU/h de capacité de chauffage à -8 °C pour une thermopompe de type climat froid lorsque toutes les exigences sont respectées. Le montant est établi en fonction du modèle et de la date d’installation; Hydro-Québec recommande notamment la vérification par numéro de modèle ou numéro AHRI dans son outil officiel.

C’est pourquoi nous évitons de calculer une subvention à partir du simple nombre « 12 000 BTU » inscrit dans le nom commercial d’une thermopompe. La capacité utilisée par le programme n’est pas nécessairement la capacité nominale de climatisation affichée dans le nom du modèle.

Pour une soumission AirGreen, nous vérifions le système exact afin de présenter l’information pertinente au client plutôt qu’une estimation basée sur une approximation.

Les erreurs que nous cherchons à éviter sur une installation murale

Plusieurs problèmes que nous rencontrons en service proviennent moins de la marque de l’appareil que de la façon dont l’installation initiale a été pensée.

Parmi les points auxquels nous accordons une attention particulière :

1. Choisir la capacité uniquement selon la superficie.
   Deux maisons de même superficie peuvent présenter des besoins thermiques très différents.
2. Placer l’unité intérieure pour des raisons exclusivement esthétiques.
   L’emplacement doit aussi permettre une bonne circulation de l’air.
3. Négliger le drainage.
   Une thermopompe produit du condensat en climatisation. Une pente et un cheminement adéquats sont essentiels.
4. Réutiliser automatiquement l’ancienne tuyauterie.
   Pour la ORION XLTH+, la configuration spécifiée est de 1/4 po liquide et 3/8 po gaz.
5. Installer l’unité extérieure trop près du niveau d’accumulation de neige.
   Une thermopompe conçue pour -30 °C doit quand même pouvoir respirer et évacuer correctement l’eau de dégivrage.
6. Ignorer l’accessibilité pour l’entretien CVAC.
   Les filtres doivent rester accessibles, et un nettoyage plus approfondi de l’évaporateur doit pouvoir être réalisé ultérieurement.

Une installation qui illustre bien la valeur d’un travail discret

Cette installation de thermopompe murale FUJITSU ORION XLTH+ à Saint-Jude n’a pas besoin d’une installation intérieure compliquée pour être intéressante.

Au contraire, le résultat montre ce que nous recherchons souvent : une machine techniquement avancée qui ne domine pas visuellement la pièce.

L’unité est placée proprement sous la moulure, la ligne générale du mur reste nette et l’appareil s’intègre à un environnement résidentiel déjà terminé. Derrière cette simplicité visuelle, la série offre une plage de chauffage descendant à -30 °C, des performances certifiées pour climat froid, une modulation Inverter, le Wi-Fi intégré et un réfrigérant R-32.

C’est exactement l’équilibre que nous cherchons chez AirGreen : ne pas considérer la thermopompe comme un simple appareil à accrocher au mur, mais comme un système CVAC qui doit correspondre au bâtiment, au climat et à la façon dont les occupants utilisent leur maison.

AirGreen : installation de thermopompes à Saint-Jude et dans le Grand Montréal

Nous réalisons des projets de thermopompes murales, thermopompes centrales et systèmes CVAC dans plusieurs secteurs du Grand Montréal et de la Montérégie, notamment à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, ainsi que dans des municipalités comme Saint-Jude lorsque le projet correspond à notre secteur d’intervention.

Pour une thermopompe comme la FUJITSU ORION XLTH+, notre travail commence par le choix de la bonne capacité et de l’emplacement approprié. Il se poursuit avec la tuyauterie, le drainage, l’électricité, le positionnement de l’unité extérieure, la mise en service et les vérifications finales.

Une installation réussie est celle dont on remarque le confort bien davantage que les travaux qui ont été nécessaires pour l’obtenir.
