Une installation intérieure discrète, pensée pour optimiser la diffusion de l’air sans encombrer la pièce
Dans cette résidence de Kirkland, notre mandat consistait à intégrer une thermopompe murale Hitachi airHome 400 dans une pièce où l’espace mural disponible devait être utilisé avec précision. L’unité intérieure devait assurer une bonne distribution de l’air, rester accessible pour l’entretien et s’intégrer proprement au décor existant, sans ajouter de conduits visibles ni empiéter sur les zones de circulation.

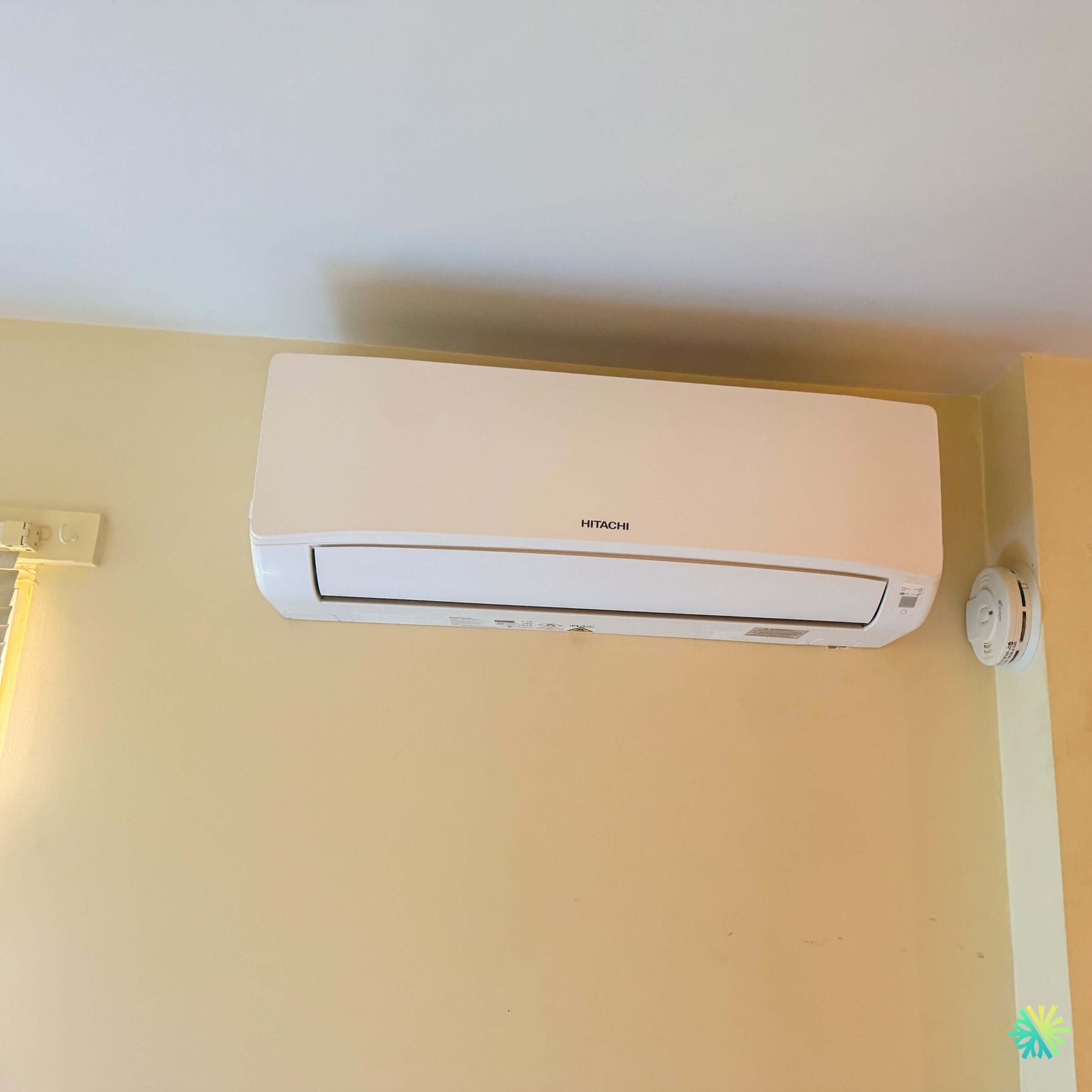

Le résultat est une installation compacte réalisée en hauteur, près du plafond et à proximité d’un mur latéral. Cette position libère entièrement la surface habitable sous l’appareil et permet au volet motorisé de projeter l’air traité dans la pièce plutôt que directement contre un meuble ou un obstacle.
La photographie montre également un détecteur installé sur le mur adjacent. Ce type de détail fait partie de notre analyse avant le perçage : nous devons tenir compte des équipements déjà présents, des montants, du câblage, des éléments de sécurité, de la pente du drain et de l’espace requis pour ouvrir le panneau de l’unité lors d’un futur entretien CVAC.
Pourquoi le positionnement de l’unité intérieure était déterminant
Une thermopompe murale ne doit pas être placée selon l’esthétique seulement. Son emplacement influence directement :
- la portée du débit d’air;
- l’uniformité de la température;
- le niveau sonore perçu;
- l’évacuation des condensats;
- la facilité de nettoyage;
- la visibilité des conduites;
- l’accès aux filtres;
- la performance globale du système.
Dans cette installation à Kirkland, nous avons choisi une position élevée afin de favoriser une diffusion horizontale efficace. En climatisation, l’air frais a naturellement tendance à descendre. Une unité installée près du plafond peut donc distribuer l’air sur une plus grande distance avant qu’il se mélange à l’air ambiant.
En chauffage, la direction des déflecteurs doit être ajustée pour orienter davantage l’air chaud vers le bas. La télécommande de la Hitachi airHome 400 permet de régler la direction du débit, la vitesse du ventilateur, le mode de fonctionnement et la température souhaitée.
Une finition intérieure sans tuyauterie apparente autour de l’appareil
L’un des éléments les plus intéressants de cette réalisation est la sobriété du résultat final. Autour de l’unité intérieure, aucun long cache-tuyau ne vient traverser le mur ou descendre dans la pièce.
La configuration visible indique que le passage des conduites a pu être effectué directement derrière l’appareil ou immédiatement à travers le mur. Lorsque la structure du bâtiment le permet, cette méthode offre une finition particulièrement nette.
Le faisceau technique reliant les unités intérieure et extérieure comprend généralement :
- la conduite frigorifique de liquide;
- la conduite frigorifique de gaz isolée;
- le câble de communication;
- les conducteurs requis par le système;
- le tuyau d’évacuation des condensats.
Chaque élément doit être positionné sans écrasement ni courbe excessive. Le drain doit conserver une pente suffisante pour que l’eau produite en climatisation s’évacue naturellement, sans refoulement vers l’unité intérieure.
Pourquoi le drainage est aussi important que la réfrigération
Une thermopompe murale peut retirer une quantité importante d’humidité de l’air pendant les journées chaudes de Montréal. Cette eau se rassemble dans le bac de récupération de l’unité intérieure, puis s’écoule dans le drain.
Une pente inadéquate peut entraîner :
- des bruits d’écoulement;
- une accumulation d’eau dans le bac;
- des odeurs;
- des débordements;
- des marques sur le mur;
- une humidité persistante à l’intérieur de l’appareil.
Lors de notre mise en service, nous vérifions le drainage en conditions réelles plutôt que de supposer qu’un tuyau correctement raccordé fonctionnera nécessairement bien. Cette étape est particulièrement importante lorsque l’unité est placée près du plafond, comme dans ce projet de thermopompe à Kirkland.
Une installation près du plafond, mais accessible pour l’entretien
L’unité Hitachi est placée haut sur le mur afin d’optimiser la circulation de l’air et de préserver l’espace habitable. Nous devons toutefois conserver suffisamment d’espace autour du boîtier pour permettre l’aspiration de l’air et l’ouverture du panneau avant.
Le modèle airHome 400 a été conçu avec plusieurs caractéristiques qui facilitent le travail d’installation et d’entretien, notamment :
- des couvercles latéraux amovibles;
- un raccord de drain pouvant être orienté à gauche ou à droite;
- un bac de récupération amovible;
- une plaque d’installation de grande dimension;
- un couvercle avant pouvant être retiré avec peu de vis;
- un support de moteur de ventilateur amovible;
- un accès simplifié aux tuyaux et au drain.
Ces caractéristiques deviennent très utiles lorsque l’appareil est installé dans un espace précis, près d’un angle ou d’un autre équipement mural. Elles permettent d’effectuer les interventions nécessaires sans retirer inutilement toute l’unité.
Une Hitachi airHome 400 adaptée au confort résidentiel
La gamme Hitachi airHome 400 comprend plusieurs capacités allant de 9 000 à 36 000 BTU/h. La photographie ne permet pas de lire la plaque signalétique ou le numéro de modèle exact; nous ne pouvons donc pas attribuer une capacité précise à cette installation uniquement à partir de son apparence.
Le dimensionnement réel doit toujours être établi selon les caractéristiques de la résidence :
- superficie de la zone à traiter;
- niveau d’isolation;
- quantité et orientation des fenêtres;
- exposition au soleil;
- hauteur des plafonds;
- configuration ouverte ou compartimentée;
- présence d’un escalier;
- nombre d’occupants;
- besoins en chauffage;
- système de chauffage principal déjà en place.
Une thermopompe surdimensionnée peut atteindre rapidement la température demandée, puis arrêter ou réduire son fonctionnement avant d’avoir correctement déshumidifié la pièce. Une unité sous-dimensionnée risque plutôt de fonctionner continuellement sans atteindre le confort attendu pendant les journées les plus exigeantes.
Notre travail consiste donc à recommander la capacité appropriée, et non simplement la plus grande unité pouvant entrer sur le mur.
Technologie Vector DC Inverter : une température plus stable
La Hitachi airHome 400 utilise une technologie Vector DC Inverter. Contrairement à un appareil conventionnel fonctionnant principalement à pleine capacité avant de s’arrêter, le compresseur Inverter module sa vitesse selon la charge thermique réelle.
Lorsque la pièce est très chaude, le système peut augmenter sa production pour atteindre rapidement la température demandée. À mesure que la température se rapproche du point de consigne, le compresseur ralentit et maintient un fonctionnement plus régulier.
Cette modulation apporte plusieurs avantages dans une résidence de Kirkland :
- moins de variations brusques de température;
- réduction des cycles de démarrage et d’arrêt;
- fonctionnement généralement plus discret;
- meilleure gestion de l’humidité;
- consommation mieux adaptée aux besoins réels;
- confort plus constant près de l’unité comme à l’autre extrémité de la pièce.
Selon la capacité choisie, la série atteint un rendement saisonnier allant jusqu’à 20,0 TRÉS2 et un CPSC2 de région 5 allant jusqu’à 8,0. Les modèles fonctionnent au réfrigérant R32 et sont offerts avec une plage de chauffage annoncée jusqu’à environ -20,5 °C. Les modèles 9 000 et 12 000 BTU peuvent descendre à 29 dB(A) en mode intérieur silencieux.
Un niveau sonore adapté aux espaces occupés
La proximité de l’unité intérieure avec les occupants rend le niveau sonore particulièrement important. Dans une chambre, un bureau ou une pièce familiale, un ventilateur trop bruyant peut devenir fatigant même lorsque la température est confortable.
La série airHome 400 propose plusieurs vitesses de ventilation. Le système peut fonctionner à débit élevé lorsqu’une correction rapide est nécessaire, puis réduire progressivement la vitesse lorsque la température se stabilise.
Le mode GoodSleep ajuste le fonctionnement pendant la nuit afin de diminuer la vitesse du ventilateur et de modifier doucement la température selon la programmation choisie. Cette fonction peut être utile lorsque la thermopompe dessert une chambre ou une aire située près des espaces de repos.
FrostWash : une aide pour maintenir le serpentin intérieur plus propre
La fonction FrostWash constitue l’une des caractéristiques distinctives de cette série Hitachi. Elle utilise un processus de gel et de fonte du serpentin intérieur afin de capturer et d’évacuer une partie des impuretés accumulées.
La poussière qui traverse les filtres peut se déposer sur le serpentin humide. Avec le temps, cette accumulation réduit le passage de l’air et peut favoriser certaines odeurs.
FrostWash contribue à ralentir cet encrassement, mais ne remplace pas :
- le nettoyage régulier des préfiltres;
- l’inspection du bac de condensats;
- le nettoyage du ventilateur tangentiel;
- la vérification du drain;
- un nettoyage professionnel lorsque l’appareil est fortement contaminé.
Chez AirGreen, nous expliquons cette distinction aux clients. Une fonction autonettoyante constitue un outil d’entretien préventif, mais aucune thermopompe ne devient entièrement sans entretien.
Mold Guard et gestion de l’humidité résiduelle
Après un cycle de climatisation, le serpentin intérieur peut demeurer humide. La fonction Mold Guard fait circuler l’air dans l’appareil pendant une période déterminée et chauffe le serpentin afin de réduire l’humidité restante.
Cette fonction aide à limiter les conditions propices aux odeurs et à la formation de moisissures dans une unité propre. Elle ne retire toutefois pas les moisissures déjà installées dans un appareil négligé.
Pour obtenir de bons résultats à long terme, nous recommandons aux propriétaires de :
- nettoyer les filtres selon la fréquence d’utilisation;
- ne pas obstruer l’aspiration au-dessus de l’unité;
- surveiller tout bruit de gargouillement provenant du drain;
- faire inspecter l’appareil lorsque le débit d’air diminue;
- prévoir un entretien CVAC avant que les accumulations deviennent importantes.
Filtration PM2.5 et préfiltre en acier inoxydable
La airHome 400 intègre un filtre purificateur à charbon actif PM2.5 ainsi qu’un préfiltre en acier inoxydable. Cette combinaison contribue à retenir certaines particules et à réduire des odeurs dans l’air recirculé.
Il est important de comprendre qu’une thermopompe murale ne remplace pas un échangeur d’air. Elle ne fait pas automatiquement entrer de l’air frais de l’extérieur; elle traite principalement l’air déjà présent dans la pièce.
Dans une maison de Kirkland, un bon confort intérieur repose donc souvent sur plusieurs éléments complémentaires :
- une thermopompe bien dimensionnée;
- une ventilation adéquate;
- un contrôle raisonnable de l’humidité;
- des filtres entretenus;
- une enveloppe de bâtiment suffisamment étanche;
- des entrées et sorties d’air fonctionnelles.
Contrôle Wi-Fi et accessoires optionnels
La Hitachi airHome 400 peut recevoir un adaptateur Wi-Fi optionnel permettant de gérer l’appareil à distance. Selon la configuration choisie, il est possible de :
- modifier la température depuis un téléphone;
- programmer les périodes de fonctionnement;
- contrôler la thermopompe avant le retour à la maison;
- utiliser certaines commandes vocales;
- consulter une estimation de la consommation énergétique.
Un thermostat mural Hitachi peut également être offert en option pour les utilisateurs qui préfèrent une commande fixe plutôt qu’une télécommande portative.
Pour les résidences de l’Ouest-de-l’Île où les occupants voyagent fréquemment, le contrôle à distance peut être particulièrement pratique. Il permet de vérifier les réglages sans laisser le système fonctionner inutilement à pleine température pendant une absence.
Ce projet de Kirkland montre pourquoi les petits détails font la qualité d’une installation CVAC
La qualité visible d’une installation commence par un appareil droit, bien positionné et correctement intégré au mur. La qualité invisible se trouve derrière l’unité : raccords frigorifiques, isolation, pente du drain, mise sous vide, étanchéité, alimentation électrique et paramètres de mise en service.
La mise sous vide ne doit jamais être négligée
Avant de libérer le réfrigérant contenu dans l’unité extérieure, le circuit doit être mis sous vide afin de retirer l’air et l’humidité des conduites.
Une installation mise en service trop rapidement peut laisser de l’humidité dans le système. Cette contamination peut nuire à la lubrification du compresseur, affecter les performances et réduire la fiabilité à long terme.
Nous vérifions également l’étanchéité des raccords avant de terminer les essais.
Les erreurs fréquentes à éviter
Lors d’une installation de thermopompe murale à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, certaines erreurs reviennent régulièrement :
- installer l’unité face à un obstacle;
- choisir la capacité uniquement selon la superficie;
- placer l’appareil trop près du plafond sans respecter l’aspiration;
- créer un drain sans pente suffisante;
- cacher un raccord inaccessible dans un mur;
- réutiliser une tuyauterie sans vérifier son diamètre;
- négliger l’isolation de la conduite de gaz;
- mettre le système en marche sans mise sous vide adéquate;
- oublier de montrer au client comment nettoyer les filtres;
- laisser les déflecteurs mal orientés en chauffage.
Dans ce projet de Kirkland, l’installation haute et près du coin demandait justement une préparation attentive. Le résultat final conserve une apparence sobre, laisse le mur utilisable et permet à l’appareil de diffuser l’air à travers la pièce.
Garanties disponibles selon l’enregistrement et les options choisies
La documentation Hitachi présente plusieurs niveaux de couverture. La garantie standard indiquée est de sept ans sur le compresseur et cinq ans sur les pièces. Une garantie prolongée de dix ans sur le compresseur et dix ans sur les pièces peut être offerte pour certaines installations résidentielles après l’enregistrement en ligne.
Une option améliorée peut également prévoir jusqu’à douze ans sur le compresseur, dix ans sur les pièces et dix ans sur la main-d’œuvre, sous réserve de l’achat de la mise à niveau et des conditions applicables.
L’enregistrement de l’équipement ne doit donc pas être reporté. Le propriétaire doit conserver :
- la facture d’installation;
- les numéros de modèle;
- les numéros de série;
- la date de mise en service;
- les documents de garantie;
- les preuves d’entretien lorsque celles-ci sont requises.
Une solution cohérente pour les maisons de Kirkland
Cette installation de thermopompe murale Hitachi airHome 400 à Kirkland offre une combinaison équilibrée de climatisation, chauffage, déshumidification et contrôle précis.
Son intégration près du plafond permet de préserver l’espace de la pièce, tandis que l’absence de longues moulures visibles autour de l’unité contribue à une finition intérieure propre. Le positionnement près du mur latéral a été réalisé en tenant compte de l’environnement existant, y compris le détecteur situé à proximité et l’accès nécessaire pour l’entretien.
