Une installation murale pensée pour le confort nocturne dans une chambre à l’espace limité
Cette installation d’une thermopompe double zone Fujitsu Aquila XLTH à Léry a été réalisée dans une propriété où la maîtrise de la température des chambres constituait une priorité. L’unité intérieure visible sur la photo a été installée dans une pièce de dimensions restreintes, sur le mur situé au-dessus du lit, juste sous une moulure de plafond décorative.
Cette disposition exige beaucoup plus de précision qu’une installation dans une grande aire ouverte. Dans une chambre, le confort ne dépend pas uniquement de la température affichée sur la télécommande. Il dépend également de la direction du soufflage, de la vitesse de l’air, du niveau sonore, de la stabilité de la température pendant la nuit et de la position de l’appareil par rapport au lit.
Nous avons donc planifié l’installation afin que l’unité Fujitsu AIRSTAGE demeure discrète, accessible et capable de répartir l’air dans la pièce sans créer une sensation de courant d’air continu sur les occupants.

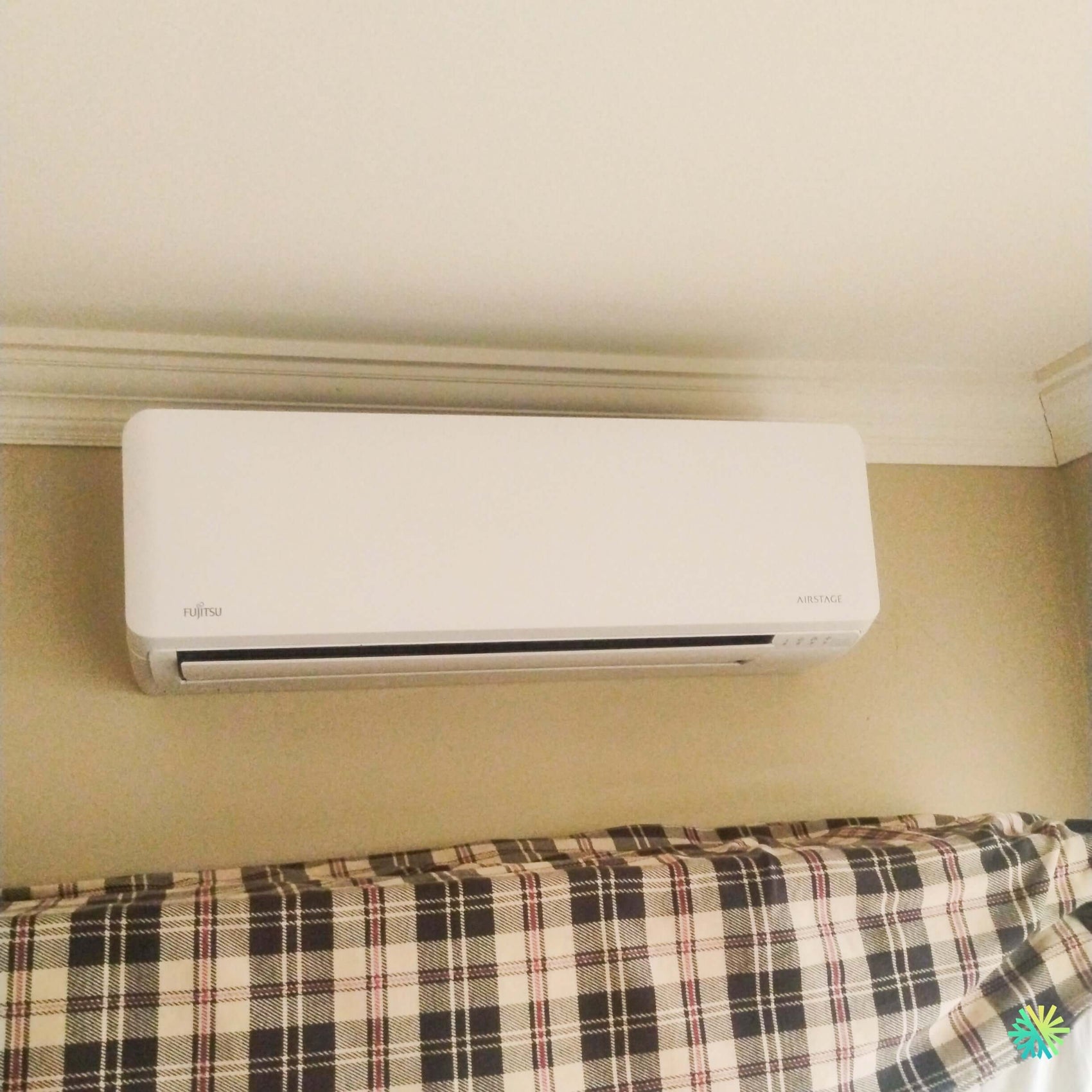

La photographie montre plusieurs éléments caractéristiques de cette installation :
- l’unité murale est installée en hauteur, sous la moulure du plafond;
- le boîtier est centré sur la portion de mur disponible;
- le volet inférieur demeure libre de s’ouvrir complètement;
- aucun meuble haut ne bloque la sortie d’air;
- l’appareil est positionné au-dessus du lit, mais suffisamment haut pour permettre une diffusion progressive;
- la finition blanche de l’unité s’intègre au décor neutre de la chambre;
- aucune longue section de conduits intérieurs n’est visible autour de l’appareil;
- l’accès à la façade et aux filtres demeure possible.
Dans ce type de projet, l’emplacement choisi doit concilier la réalité architecturale de la pièce avec les besoins techniques du système. Le mur disponible était occupé en partie par le lit, tandis que la moulure supérieure réduisait la hauteur exploitable. Nous devions donc positionner l’appareil avec précision pour conserver les dégagements nécessaires tout en évitant une installation trop basse.
Pourquoi une unité au-dessus du lit peut fonctionner lorsqu’elle est correctement orientée
Installer une thermopompe murale au-dessus d’un lit n’est pas automatiquement une erreur. Tout dépend de la hauteur, de la capacité de l’unité, du réglage des volets et de l’orientation du soufflage.
Une mauvaise installation peut diriger un flux d’air froid directement sur la tête ou le haut du corps pendant plusieurs heures. Cette situation devient rapidement inconfortable, même si la température moyenne de la chambre est adéquate.
Dans cette installation à Léry, l’objectif était de projeter l’air vers le centre et la partie opposée de la pièce plutôt que verticalement sur le lit.
Pour y parvenir, nous considérons notamment :
- l’angle du volet inférieur;
- la vitesse du ventilateur;
- la distance entre l’unité et le lit;
- la hauteur du plafond;
- la largeur de la chambre;
- la position des portes et fenêtres;
- la trajectoire de l’air en chauffage;
- la trajectoire de l’air en climatisation.
En été, l’air refroidi descend naturellement. Une orientation trop basse peut donc créer une zone froide directement sous l’appareil. Nous privilégions généralement un soufflage plus horizontal afin que l’air parcoure une plus grande distance avant de descendre progressivement.
En chauffage, l’air chaud a tendance à monter. Le volet peut alors être dirigé davantage vers le bas afin que la chaleur atteigne la zone occupée plutôt que de rester près du plafond.
Le propriétaire peut ajuster ces réglages selon la saison, mais la qualité du positionnement initial demeure essentielle.
Un dégagement précis sous la moulure de plafond
La moulure décorative visible au-dessus de l’appareil réduisait l’espace disponible pour la pose. Une unité intérieure aspire généralement l’air par sa partie supérieure. Elle doit donc conserver un dégagement suffisant avec le plafond ou la moulure.
Une installation trop serrée peut provoquer :
- une reprise d’air insuffisante;
- une augmentation du bruit;
- une baisse du débit;
- un accès difficile aux filtres;
- une ouverture limitée du panneau frontal;
- une accumulation de poussière plus rapide;
- un entretien plus complexe.
Avant la fixation, nous devons vérifier les dimensions exactes du boîtier, l’espace nécessaire pour le panneau avant et la position de la plaque murale.
L’unité doit également être parfaitement de niveau. Une légère inclinaison peut être visible dans une chambre, surtout lorsque l’appareil est installé juste sous une moulure horizontale. Elle peut aussi influencer l’écoulement de la condensation à l’intérieur du bac.
Dans ce projet, l’alignement visuel avec la moulure et le mur faisait donc partie intégrante du travail.
Une finition intérieure volontairement discrète
La photo ne montre pas de longue moulure de recouvrement autour de l’appareil. Cette finition épurée indique que le parcours des conduites a pu être organisé de manière compacte, directement derrière l’unité ou à travers une zone voisine du mur.
Derrière le boîtier se trouvent toutefois plusieurs composantes essentielles :
- les conduites frigorifiques;
- le câble de communication;
- le drain de condensation;
- les raccords évasés;
- l’isolant;
- la plaque de fixation;
- la pénétration murale.
Une installation discrète ne signifie donc pas une installation simple. Elle exige souvent davantage de préparation afin de dissimuler correctement le passage sans compromettre l’accès futur.
Nous devons nous assurer que les conduites ne sont pas écrasées et que les courbes respectent un rayon approprié. Une conduite pliée trop brusquement peut nuire à la circulation du réfrigérant.
Le drain doit également conserver une pente constante. Lorsqu’il passe derrière une unité installée au-dessus d’un lit, son fonctionnement doit être vérifié avec une attention particulière.
Le drainage de condensation au-dessus d’une zone occupée
En climatisation, l’unité intérieure retire l’humidité de l’air. Cette humidité se transforme en eau dans le bac de condensation, puis s’écoule par un drain.
Une fuite au-dessus d’un lit pourrait causer :
- des dommages au matelas;
- des taches sur le mur;
- une détérioration de la peinture;
- des odeurs;
- une accumulation d’humidité;
- des dommages au plancher.
Nous vérifions donc systématiquement :
- la pente du drain;
- l’absence de contre-pente;
- la fixation du tuyau;
- la continuité du parcours;
- l’étanchéité des raccords;
- le débit d’évacuation;
- l’absence de refoulement;
- la position de la sortie extérieure.
Un essai d’écoulement est réalisé avant la fin des travaux. Cette vérification permet de confirmer que l’eau quitte correctement l’unité, même lorsque celle-ci fonctionne pendant une longue période en mode climatisation ou déshumidification.
Une thermopompe double zone adaptée à deux espaces différents
L’unité visible dans cette chambre représente l’une des deux zones de la thermopompe Fujitsu Aquila XLTH installée dans la propriété.
Une seconde unité intérieure dessert une autre pièce, tandis qu’un seul groupe extérieur fournit le chauffage et la climatisation aux deux zones.
Cette configuration permet de contrôler séparément :
- la température de chaque pièce;
- la vitesse de ventilation;
- l’orientation des volets;
- le démarrage et l’arrêt;
- certaines fonctions de programmation;
- le niveau de confort recherché.
La chambre peut ainsi être réglée à une température différente de celle du salon ou de l’aire principale.
C’est particulièrement utile la nuit. Le propriétaire peut réduire la consigne de chauffage dans la chambre sans modifier celle de l’autre zone, ou maintenir une climatisation plus légère pendant que la pièce principale demande un refroidissement plus soutenu.
Il existe toutefois une limite importante : les deux unités doivent fonctionner dans un mode général compatible. Elles peuvent chauffer à des températures différentes ou climatiser selon des réglages distincts, mais elles ne peuvent pas produire simultanément du chauffage dans une zone et de la climatisation dans l’autre.
La documentation Fujitsu consacrée aux systèmes multizones de série H précise que chaque unité intérieure peut être commandée indépendamment et que le système fournit le chauffage ou le refroidissement, mais pas les deux simultanément. Elle présente également une unité extérieure capable d’alimenter plusieurs unités intérieures, selon la capacité et la combinaison sélectionnées.
Une gamme flexible pour les maisons de Léry et de la Rive-Sud
La série Fujitsu Aquila peut être associée à plusieurs formats d’unités intérieures :
- unités murales;
- unités Slim Duct;
- cassettes compactes;
- unités Mid Static Duct.
Cette flexibilité permet d’adapter le système à la configuration réelle d’une propriété.
Dans une maison de Léry, il peut être logique d’installer une unité murale dans une chambre et une autre unité dans une aire ouverte. Dans une autre propriété, une unité gainable pourrait être sélectionnée pour desservir un espace où le mur disponible est insuffisant.
Le document Fujitsu présente des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h, conçues pour alimenter un nombre variable de zones. Le modèle double zone de 18 000 BTU/h peut notamment être raccordé à deux unités intérieures.
La capacité exacte de l’installation photographiée n’est cependant pas suffisamment visible pour être confirmée. Nous évitons donc de l’estimer à partir de la largeur du boîtier intérieur.
Plusieurs unités Fujitsu peuvent présenter une apparence semblable tout en offrant des capacités différentes.
Dimensionnement, mise en service et conseils d’utilisation pour un confort stable
Une chambre ne doit pas être surdimensionnée
Une erreur fréquente consiste à choisir une unité plus grande en supposant qu’elle offrira un meilleur confort.
Dans une chambre, le surdimensionnement peut au contraire devenir problématique.
Une unité trop grande peut :
- atteindre rapidement la température demandée;
- réduire son fonctionnement avant d’avoir bien distribué l’air;
- produire un courant d’air plus fort;
- déshumidifier moins efficacement;
- créer des écarts de température;
- effectuer davantage de cycles courts;
- devenir plus perceptible pendant la nuit.
Une unité correctement dimensionnée peut fonctionner plus longtemps à faible régime. Ce type de fonctionnement est généralement plus confortable et plus silencieux.
Nous évaluons donc chaque zone selon ses caractéristiques réelles.
Pour cette chambre, les facteurs pertinents peuvent comprendre :
- la superficie;
- la hauteur du plafond;
- la présence d’un mur extérieur;
- l’orientation de la fenêtre;
- la qualité de l’isolation;
- la présence d’un étage supérieur;
- les infiltrations d’air;
- le nombre d’occupants;
- l’utilisation nocturne;
- les gains solaires;
- la chaleur produite par les appareils électroniques.
Une chambre située sous un toit peut accumuler beaucoup plus de chaleur en été qu’une pièce de même superficie située au rez-de-chaussée.
Les combinaisons autorisées par Fujitsu
Pour les systèmes double zone de la série H, les tableaux Fujitsu présentent notamment les combinaisons suivantes :
- 7 000 + 7 000 BTU/h;
- 7 000 + 9 000 BTU/h;
- 7 000 + 12 000 BTU/h;
- 7 000 + 15 000 BTU/h;
- 9 000 + 9 000 BTU/h;
- 9 000 + 12 000 BTU/h;
- 9 000 + 15 000 BTU/h;
- 12 000 + 12 000 BTU/h.
Ces combinaisons indiquent quels appareils peuvent être reliés au même groupe extérieur.
Elles ne remplacent toutefois pas le calcul de charge. Le document précise que les tableaux de combinaison ne doivent pas servir seuls à sélectionner la capacité du système et recommande l’utilisation du logiciel de conception Fujitsu.
Une combinaison autorisée peut donc être techniquement compatible sans être la meilleure solution pour une propriété précise.
Comprendre la capacité connectée supérieure à 100 %
Certaines combinaisons permettent une capacité intérieure totale supérieure à la capacité nominale de l’unité extérieure.
Par exemple, un groupe extérieur peut accepter deux unités intérieures dont la somme nominale dépasse sa propre capacité.
Cette flexibilité peut être utile lorsque les deux zones n’atteignent pas leur demande maximale au même moment.
Dans une maison, la chambre peut demander davantage de chauffage la nuit, tandis que l’aire principale peut avoir besoin de plus de capacité durant la journée.
Cependant, la capacité supplémentaire n’est pas créée par l’addition des unités intérieures. Fujitsu précise que le dépassement de 100 % en combinaison n’augmente pas la capacité de production du système.
Lorsque les deux zones demandent une forte capacité simultanément, le groupe extérieur répartit sa production entre elles.
Cette réalité doit être considérée au moment du dimensionnement.
Technologie inverter et stabilité pendant la nuit
La technologie inverter permet au compresseur de moduler sa vitesse selon la demande.
Lorsque la chambre approche de la température souhaitée, le système peut réduire progressivement sa production au lieu de s’arrêter brusquement.
Ce fonctionnement contribue à :
- limiter les variations de température;
- maintenir un niveau sonore plus stable;
- réduire les démarrages fréquents;
- ajuster la production aux besoins réels;
- améliorer le confort nocturne;
- répartir la capacité entre les deux zones.
Dans une chambre, cette modulation est particulièrement appréciable. Un appareil qui fonctionne doucement et régulièrement est généralement moins perceptible qu’un système qui démarre et s’arrête souvent.
Fonctionnement par temps froid à Léry
Les versions de la série Aquila destinées au climat froid peuvent fonctionner en chauffage jusqu’à environ -26 °C, selon le modèle.
Cette capacité de fonctionnement est pertinente pour les hivers de Léry et de la Rive-Sud de Montréal.
Il faut cependant distinguer trois éléments :
- la température minimale de fonctionnement;
- la capacité disponible à basse température;
- la charge thermique réelle de la maison.
Une thermopompe peut continuer à fonctionner pendant une période très froide sans nécessairement maintenir sa pleine capacité nominale.
Lors de la sélection, nous vérifions les données de performance à basse température et nous les comparons aux pertes de chaleur estimées de la propriété.
Mise en service des deux zones
Une installation double zone demande une mise en service structurée.
Nos vérifications comprennent notamment :
- l’identification des deux unités intérieures;
- la correspondance des conduites frigorifiques;
- la correspondance des câbles de communication;
- l’essai d’étanchéité;
- le tirage au vide;
- la confirmation de la stabilité du vide;
- l’ouverture des valves de service;
- la vérification du drainage;
- l’essai de chaque zone séparément;
- l’essai des deux zones ensemble;
- la vérification du soufflage;
- la lecture des températures;
- l’inspection des vibrations;
- l’explication des commandes au propriétaire.
Dans un système multizone, une inversion entre les conduites et les câbles peut provoquer un fonctionnement incohérent.
Chaque zone doit donc être identifiée avant la fermeture définitive des recouvrements.
Pourquoi le tirage au vide est indispensable
Le tirage au vide retire l’air et l’humidité des conduites frigorifiques avant la libération du réfrigérant dans le circuit.
Une évacuation inadéquate peut provoquer :
- une baisse de rendement;
- des pressions anormales;
- une contamination de l’huile;
- une usure prématurée du compresseur;
- la formation de composés indésirables;
- une réduction de la fiabilité.
Cette étape ne peut pas être remplacée par une simple purge.
Une installation CVAC professionnelle comprend la mesure du vide et la vérification de sa stabilité avant la mise en service.
Les erreurs à éviter dans une chambre
Installer l’unité trop près du plafond
La reprise d’air et l’accès aux filtres peuvent être limités.
Diriger le soufflage directement sur le lit
Un courant d’air constant peut nuire au confort pendant la nuit.
Choisir une capacité excessive
Une unité surdimensionnée peut entraîner des cycles courts et une mauvaise déshumidification.
Négliger le drainage
Une fuite au-dessus du lit peut causer des dommages importants.
Bloquer le volet avec un meuble ou un rideau
Le débit d’air doit demeurer libre devant l’appareil.
Ignorer la trajectoire de l’air en chauffage
Un soufflage trop horizontal peut laisser la chaleur près du plafond.
Oublier l’accès aux filtres
L’unité doit demeurer accessible sans devoir démonter le mobilier.
Réglages recommandés pour la nuit
Pour optimiser le confort dans cette chambre, nous recommandons généralement :
- une consigne stable;
- une vitesse de ventilation automatique ou basse;
- un volet orienté loin du lit;
- une température modérée plutôt qu’extrême;
- un nettoyage fréquent des filtres;
- une porte fermée lorsque la pièce doit rester indépendante;
- l’utilisation du mode chauffage ou climatisation plutôt que des changements répétés de mode;
- une vérification de la deuxième zone avant de modifier le mode général.
Les deux zones doivent demeurer dans un mode compatible. Si une unité est réglée en chauffage et l’autre en climatisation, le système peut prioriser un mode ou refuser la demande incompatible selon sa logique de contrôle.
Entretien de l’unité intérieure
Dans une chambre, les filtres peuvent accumuler :
- de la poussière;
- des fibres textiles;
- des particules provenant de la literie;
- des poils d’animaux;
- des résidus en suspension.
Un filtre obstrué réduit le débit d’air et peut augmenter le bruit.
Le propriétaire devrait surveiller :
- une baisse de soufflage;
- un bruit inhabituel;
- une odeur persistante;
- un écoulement d’eau;
- un volet qui se déplace mal;
- une température inégale;
- une augmentation du temps de fonctionnement.
Le nettoyage des filtres ne remplace pas un nettoyage complet du serpentin, du ventilateur et du bac de condensation.
Un entretien CVAC professionnel permet de nettoyer ces composantes et de vérifier le fonctionnement des deux zones.
Admissibilité aux aides financières
L’admissibilité à une subvention dépend de la combinaison exacte du système.
Il faut valider :
- le modèle extérieur;
- les modèles des deux unités intérieures;
- la référence AHRI ou ENERGY STAR applicable;
- la capacité reconnue à basse température;
- le type de bâtiment;
- les exigences du programme;
- les dates d’achat et d’installation;
- les documents justificatifs.
La marque Fujitsu ou la mention climat froid ne garantit pas automatiquement l’admissibilité.
Le système complet doit être vérifié avant de présenter un montant potentiel au propriétaire.
Le résultat pour cette propriété de Léry
Cette installation de thermopompe double zone Fujitsu Aquila XLTH répondait à un besoin précis : améliorer le confort d’une chambre sans occuper un mur supplémentaire ni compromettre l’utilisation de l’espace.
La solution retenue permet :
- de conserver le lit à son emplacement;
- de maintenir une unité discrète;
- de distribuer l’air vers la pièce;
- d’ajuster indépendamment la température;
- de partager un seul groupe extérieur entre deux zones;
- de conserver l’accès aux filtres;
- d’offrir le chauffage et la climatisation;
- d’adapter le fonctionnement aux besoins nocturnes.
Chez AirGreen, nous réalisons des installations de thermopompes multizones à Léry, à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
Chaque installation doit tenir compte de la pièce réelle. Dans une chambre, la position du lit, la hauteur du plafond, le niveau sonore et la direction du soufflage sont aussi importants que la capacité nominale de l’appareil.
Ici, le résultat est compact et fonctionnel. L’unité s’intègre sous la moulure du plafond et offre un contrôle précis de cette zone, tout en demeurant reliée à une seconde unité intérieure pour un confort mieux réparti dans la propriété.
