À Sainte-Barbe, une installation où le niveau, l’espace extérieur et la circulation d’air ont guidé chaque décision
Sur cette installation réalisée à Sainte-Barbe, en Montérégie, un détail visible sur la photo résume parfaitement notre façon d’aborder une installation CVAC : le niveau à bulle posé directement sur l’unité extérieure Fujitsu AIRSTAGE.
Ce n’est pas un accessoire oublié sur le chantier. Il représente une étape de vérification essentielle.
Une thermopompe murale Fujitsu AIRSTAGE Altair 700 ne doit pas seulement être raccordée, alimentée et mise en marche. L’unité extérieure doit être positionnée avec soin sur une base stable, dans un emplacement permettant une circulation d’air adéquate, tout en tenant compte de la façade, des végétaux, du passage autour de la maison et de la tuyauterie frigorifique.
La photo de cette installation à Sainte-Barbe présente justement plusieurs contraintes que l’on retrouve fréquemment dans les propriétés québécoises : une façade résidentielle composée de crépi et de brique, un espace latéral relativement étroit, une haie immédiatement à proximité et les conduites du système qui doivent rejoindre proprement le bâtiment.
Pour nous, c’est précisément ce type de projet qui démontre qu’une bonne installation de thermopompe se joue dans les détails.
Le niveau à bulle : un petit outil pour une vérification qui compte

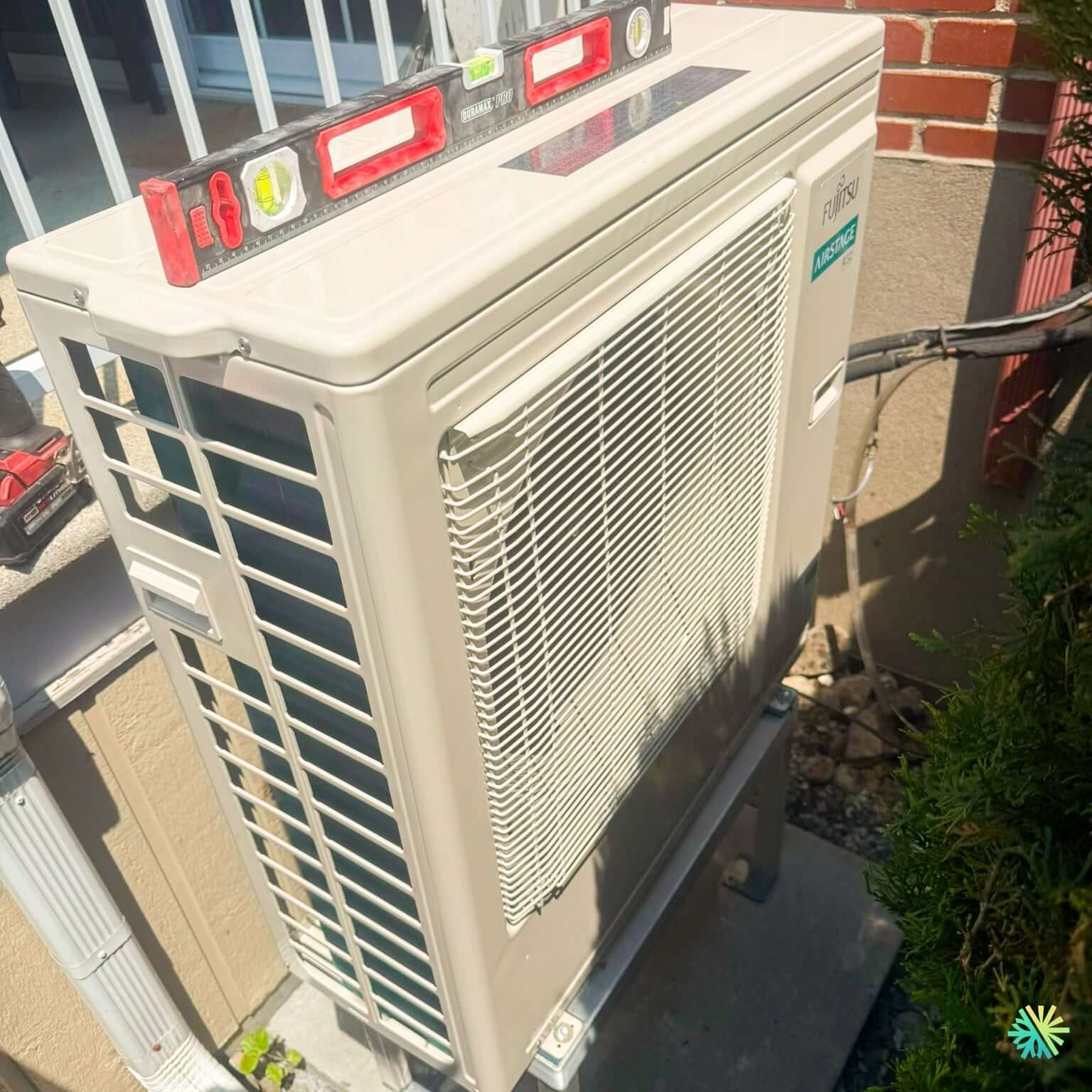

L’unité extérieure Fujitsu est photographiée pendant la phase d’installation, avec un niveau posé sur son panneau supérieur.
Cette vérification nous permet de confirmer que l’appareil repose correctement sur sa structure de support avant de considérer l’installation mécanique comme terminée.
Une unité extérieure mal positionnée peut créer plusieurs problèmes à long terme :
- vibrations plus perceptibles;
- contraintes inutiles sur certains points de fixation;
- comportement moins prévisible lors de l’écoulement de l’eau de dégivrage;
- apparence visuelle déséquilibrée;
- sollicitations inutiles de la tuyauterie raccordée au système.
Nous ne cherchons pas simplement à ce que l’appareil « ait l’air droit ». Nous vérifions réellement son installation.
Cette attention est particulièrement importante sur une thermopompe murale qui fonctionnera autant pendant les journées chaudes de juillet que lors des périodes froides de l’hiver québécois.
Un emplacement extérieur relativement serré
La photographie montre que l’unité est installée dans une zone comprise entre le mur de la résidence et une haie.
Cela demande plus de réflexion qu’une installation réalisée au milieu d’un grand mur entièrement dégagé.
Nous devons considérer simultanément :
- l’espace requis autour de l’unité;
- le déplacement de l’air à travers l’échangeur extérieur;
- l’accès au panneau de service;
- la végétation existante;
- la proximité du revêtement mural;
- le trajet des lignes frigorifiques;
- la possibilité d’effectuer un futur entretien CVAC sans devoir démonter des éléments environnants.
Une haie peut sembler sans importance au moment de l’installation, mais elle continue de pousser. Elle peut également accumuler des feuilles et des débris.
Nous prévoyons donc l’installation en pensant non seulement à l’état actuel du terrain, mais aussi à l’utilisation future de la thermopompe.
La végétation autour d’une thermopompe : une erreur facile à éviter
Sur une propriété comme celle-ci à Sainte-Barbe, la végétation contribue à l’intimité et à l’aménagement paysager. Il n’est pas nécessaire de transformer les environs de la thermopompe en espace complètement vide.
Il faut cependant éviter que les branches viennent progressivement se rapprocher de l’échangeur ou de la sortie d’air.
Une unité extérieure doit pouvoir transférer efficacement la chaleur avec l’air extérieur. Une végétation devenue trop dense peut nuire à cette circulation et rendre le nettoyage plus difficile.
Notre conseil est simple : après l’installation d’une thermopompe murale, il faut conserver la zone autour de l’unité propre et surveiller la croissance des arbustes à proximité.
Cela fait partie des petits gestes d’entretien qui contribuent à préserver les conditions de fonctionnement prévues.
Une Fujitsu AIRSTAGE au réfrigérant R-32
Sur l’unité extérieure photographiée, l’identification Fujitsu AIRSTAGE est bien visible.
La série Altair 700 fait partie des systèmes muraux simple zone Fujitsu de série H et utilise le réfrigérant R-32. La documentation couvre les configurations 09KMAS1 et 12KMAS1.
Fujitsu présente le R-32 avec un potentiel de réchauffement global de 675, contre 2 088 pour le R-410A, soit une réduction de PRG annoncée de 68 % dans sa documentation.
Ce changement de réfrigérant est important pour l’industrie CVAC.
Pour nos techniciens, il signifie aussi que les méthodes de travail doivent correspondre au réfrigérant et à la génération d’équipement installés. Les raccords, la vérification du circuit, la mise sous vide et la mise en service doivent être réalisés avec l’équipement et les procédures appropriés.
Deux capacités disponibles dans la gamme Altair 700
La documentation technique Fujitsu présente deux versions de cette série :
09KMAS1
- unité intérieure : ASUH09KMAS;
- unité extérieure : AOUH09KMAS1;
- climatisation nominale : 9 000 BTU/h;
- chauffage nominal : 12 000 BTU/h.
12KMAS1
- unité intérieure : ASUH12KMAS;
- unité extérieure : AOUH12KMAS1;
- climatisation nominale : 12 000 BTU/h;
- chauffage nominal : 14 000 BTU/h.
La photo de Sainte-Barbe confirme la série Fujitsu AIRSTAGE, mais la plaque signalétique détaillée n’est pas suffisamment lisible pour attribuer sans réserve l’une de ces deux capacités au système photographié.
Nous préférons conserver cette précision plutôt que de transformer une supposition en donnée technique.
Une thermopompe Inverter qui module sa capacité
L’un des intérêts de la Fujitsu Altair 700 est sa technologie Inverter.
La capacité n’est pas limitée à une seule valeur fixe.
Pour la version 9 000 BTU, Fujitsu indique une plage de climatisation de 3 100 à 12 100 BTU/h et une plage de chauffage de 2 800 à 14 500 BTU/h.
Pour la version 12 000 BTU, la modulation atteint :
- 3 100 à 13 800 BTU/h en climatisation;
- 2 800 à 15 000 BTU/h en chauffage.
Cette modulation permet au système d’adapter davantage son fonctionnement aux besoins de la zone desservie.
Lorsqu’une pièce approche de sa température cible, le système peut réduire sa capacité plutôt que de fonctionner continuellement selon une logique marche-arrêt à pleine puissance.
Pour le propriétaire, cela contribue généralement à obtenir un confort plus régulier et un fonctionnement plus discret.
Des indices d’efficacité élevés
La fiche technique Fujitsu indique un TRÈS2 de 30,0 pour le 09KMAS1 et de 27,5 pour le 12KMAS1.
Le CPSC2 région V est indiqué à :
- 9,9 pour le 9 000 BTU;
- 8,5 pour le 12 000 BTU.
Les deux configurations sont également associées aux classifications ENERGY STAR présentées dans la documentation du fabricant.
Ces données sont particulièrement utiles pour un propriétaire qui compare plusieurs options de thermopompes murales à Sainte-Barbe, mais aussi à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud.
Deux appareils portant tous les deux la mention « Inverter » peuvent présenter des performances très différentes. C’est pourquoi nous examinons toujours les données complètes plutôt que seulement le nombre de BTU inscrit sur une soumission.
Pourquoi la qualité de l’installation extérieure est aussi importante que les performances de la Fujitsu Altair 700
Chauffage jusqu’à -15 °C selon Fujitsu
La série Altair 700 possède une plage de fonctionnement en chauffage indiquée de -15 °C à 24 °C.
En climatisation, la plage annoncée est de -10 °C à 50 °C.
Il faut cependant distinguer la température minimale de fonctionnement et la capacité nécessaire pour chauffer une habitation complète.
Une thermopompe capable de fonctionner à -15 °C ne signifie pas automatiquement qu’elle couvrira 100 % des besoins de chauffage de n’importe quelle maison à cette température.
La charge dépend entre autres :
- de la superficie réellement desservie;
- du niveau d’isolation;
- de la fenestration;
- de l’étanchéité du bâtiment;
- de l’orientation de la maison;
- de la disposition des pièces;
- des pertes thermiques.
C’est pourquoi le dimensionnement CVAC demeure une étape fondamentale.
Des dimensions extérieures qui facilitent certaines installations résidentielles
L’unité extérieure de la série mesure environ :
- 31 7/16 po de largeur;
- 21 5/16 po de hauteur;
- 11 7/16 po de profondeur.
Son poids est indiqué à environ 71 lb.
Son format relativement compact est particulièrement pertinent dans une situation comme celle de Sainte-Barbe, où l’unité doit s’intégrer dans un passage extérieur comportant déjà plusieurs contraintes.
Mais une machine compacte ne doit pas être enfermée.
Nous devons conserver suffisamment d’espace autour de l’équipement pour ne pas compromettre la circulation d’air et pour permettre les opérations de service.
La base de l’unité doit rester stable
Sur la photo, l’unité repose sur un support rigide installé à proximité du bâtiment.
Le niveau utilisé par notre équipe permet précisément de finaliser cet ajustement.
Cette étape prend peu de temps par rapport à l’ensemble du projet, mais elle contribue à la qualité finale de l’installation.
Nous vérifions notamment que :
- le support est stable;
- l’appareil est correctement positionné;
- les points d’appui sont cohérents;
- aucune conduite ne subit une contrainte inutile;
- l’unité reste accessible;
- l’espace environnant est compatible avec le fonctionnement futur.
C’est ce type de vérification que le client ne remarque pas toujours lorsqu’il regarde simplement une nouvelle thermopompe installée, mais qui fait partie de notre travail quotidien chez AirGreen.
Tuyauterie frigorifique : 1/4 po liquide et 3/8 po gaz
Les deux versions de la Fujitsu Altair 700 utilisent les mêmes dimensions de conduites frigorifiques :
- 1/4 po côté liquide;
- 3/8 po côté gaz.
La documentation indique :
- longueur minimale : 10 pi;
- longueur maximale : 66 pi;
- différence verticale maximale : 49 pi;
- précharge indiquée jusqu’à 49 pi de tuyauterie.
Ces limites donnent une certaine flexibilité pour relier l’unité intérieure à l’unité extérieure.
Elles ne justifient toutefois pas un trajet inutilement complexe.
Dans un projet résidentiel, nous cherchons généralement une trajectoire qui soit à la fois techniquement conforme, protégée et discrète.
208 à 230 V et disjoncteur de 15 A
La fiche Fujitsu indique une alimentation 208 à 230 V / 60 Hz / monophasée avec un disjoncteur de 15 A pour les deux configurations documentées.
Le courant maximal en chauffage est indiqué à 9,4 A pour les deux versions. En climatisation, le maximum est de 6,4 A pour le 09KMAS1 et de 6,9 A pour le 12KMAS1.
La vérification électrique doit toujours être faite à partir du modèle précis installé et de sa plaque signalétique.
Pour nous, il s’agit d’un point qui doit être réglé pendant la préparation du projet, pas après avoir monté l’équipement.
Un fonctionnement intérieur pouvant descendre à 19 dB(A)
La partie extérieure photographiée à Sainte-Barbe ne raconte qu’une moitié du système.
À l’intérieur, Fujitsu annonce un niveau sonore pouvant descendre à seulement 19 dB(A) en mode climatisation calme, et 21 dB(A) en chauffage.
La ventilation comporte quatre vitesses ainsi qu’un mode automatique.
Le niveau sonore extérieur varie selon la capacité :
- 09KMAS1 : 44 dB(A) en climatisation / 47 dB(A) en chauffage;
- 12KMAS1 : 48 dB(A) / 50 dB(A).
Dans une installation où l’unité se trouve relativement près de la maison, cette caractéristique mérite d’être prise en compte dès le choix de l’emplacement.
Wi-Fi intégré et contrôle à distance
La documentation de la série Altair 700 mentionne également une connectivité Wi-Fi intégrée, avec surveillance à distance par l’application mobile AIRSTAGE.
Pour un propriétaire, cette fonction permet notamment de :
- modifier une consigne sans être devant l’unité;
- ajuster le chauffage avant de rentrer;
- contrôler la climatisation pendant une absence;
- gérer plus facilement une zone dont l’utilisation varie dans la journée.
Fujitsu prévoit aussi plusieurs interfaces et contrôleurs optionnels, avec notamment des possibilités d’intégration BACnet et Modbus dans certaines configurations.
Des serpentins ProCore en cuivre
Du côté de l’unité intérieure, la série utilise les serpentins ProCore, décrits par Fujitsu comme des serpentins en cuivre à haute résistance à la corrosion.
L’unité intérieure utilise également des filtres lavables.
Cela rappelle un autre principe important : même un appareil très efficace doit être entretenu.
Des filtres chargés de poussière ou un échangeur extérieur obstrué par des débris peuvent nuire au débit d’air et au fonctionnement normal de la machine.
Les erreurs que cette installation nous rappelle d’éviter
Une photo de chantier comme celle-ci peut paraître simple, mais elle permet de résumer plusieurs bonnes pratiques.
Nous évitons notamment :
- de poser une unité sur une base instable;
- de négliger la vérification au niveau;
- de coincer l’appareil contre la végétation;
- de placer le panneau de service dans une zone inaccessible;
- d’utiliser de mauvaises dimensions de tuyauterie;
- de créer des tensions dans les conduites;
- de choisir une capacité uniquement à partir de la superficie;
- de négliger la gestion de l’eau de dégivrage;
- de laisser les arbustes envahir progressivement l’échangeur;
- de considérer la mise en marche comme la seule vérification finale nécessaire.
Pour nos installations à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie, ces principes restent les mêmes, même si l’architecture et le terrain changent d’une maison à l’autre.
Pourquoi le dimensionnement reste essentiel avec un système Inverter
Il est parfois tentant de penser qu’une thermopompe Inverter peut automatiquement compenser n’importe quel choix de capacité.
Ce n’est pas le cas.
La modulation offre davantage de flexibilité, mais le dimensionnement doit tout de même correspondre aux besoins de la zone.
Un système adéquatement sélectionné peut mieux profiter de sa plage de modulation, alors qu’une machine fortement surdimensionnée risque de ne pas fonctionner dans les conditions pour lesquelles elle donne le meilleur confort.
Chez AirGreen, nous regardons donc le bâtiment avant de regarder uniquement le nombre inscrit sur la boîte.
Subventions : toujours vérifier la combinaison exacte
La documentation Fujitsu présente les systèmes 09KMAS1 et 12KMAS1 avec plusieurs classifications ENERGY STAR, dont une catégorie liée au climat froid.
Cela peut être pertinent lorsqu’un propriétaire cherche une subvention pour thermopompe au Québec.
Il faut cependant vérifier la combinaison intérieure-extérieure exacte, les références exigées par le programme et les conditions d’admissibilité en vigueur au moment du projet.
Nous évitons d’annoncer un montant fixe uniquement parce qu’une brochure porte le logo ENERGY STAR.
Une installation de Sainte-Barbe qui montre le travail avant la mise en marche
Ce que nous apprécions particulièrement dans cette photo de chantier, c’est qu’elle montre une étape rarement mise de l’avant : la vérification.
L’unité est installée. Les conduites sont en place. La Fujitsu AIRSTAGE est positionnée près du bâtiment. Pourtant, notre travail n’est pas considéré comme terminé simplement parce que l’appareil tient debout.
Le niveau est encore sur la thermopompe.
Cette image résume bien notre approche d’une installation CVAC professionnelle : mesurer, vérifier, ajuster et seulement ensuite finaliser.
À Sainte-Barbe, cette thermopompe murale Fujitsu AIRSTAGE Altair 700 a été intégrée dans un environnement extérieur où la façade, la végétation et l’espace disponible devaient tous être considérés. Le résultat ne repose donc pas seulement sur les caractéristiques techniques Fujitsu, mais sur la façon dont celles-ci ont été mises en application sur le terrain.
C’est ce même soin que nous apportons chez AirGreen à nos installations de thermopompes et de systèmes CVAC à travers Montréal, Laval, Longueuil, la Rive Nord, la Rive Sud et la Montérégie.
