Une intégration particulièrement discrète dans une aire de vie où le mur devait rester visuellement épuré
Cette installation d’une thermopompe murale Hitachi airHome 400 à l’Île-des-Sœurs se distingue par une caractéristique immédiatement visible : l’absence de goulotte apparente autour de l’unité intérieure. Les conduites frigorifiques, le câblage et le drainage ont été dirigés derrière l’appareil, ce qui permet de conserver un grand mur presque entièrement dégagé.
Dans une propriété où l’aménagement intérieur est déjà établi, le défi ne consiste pas seulement à faire fonctionner la thermopompe. Il faut aussi choisir un emplacement qui respecte la disposition des meubles, la circulation des occupants, les ouvertures, la hauteur du plafond et l’apparence générale de la pièce.

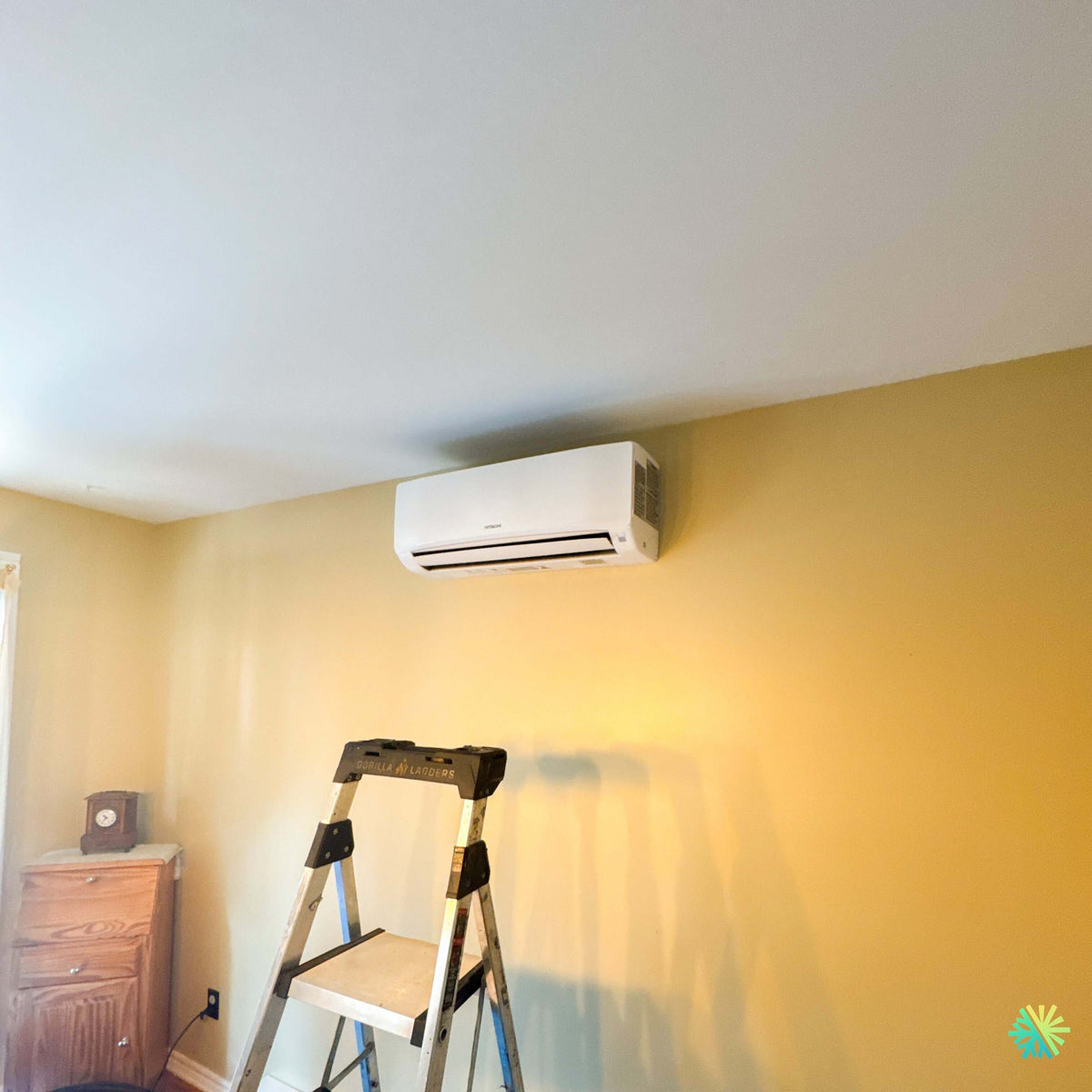

Sur la photo du projet, l’unité Hitachi est installée très haut sur un mur de couleur chaude, à bonne distance de la fenêtre située sur la gauche. L’appareil est positionné dans une zone dégagée, sans armoire ni tablette immédiatement sous son soufflage. Cette configuration offre à l’air suffisamment d’espace pour se propager dans la pièce.
L’escabeau encore présent au moment de la prise de vue montre que les travaux venaient d’être complétés. L’installation a été réalisée dans une pièce aménagée, avec du mobilier, un plancher fini et des surfaces peintes qu’il fallait protéger pendant le percement, la fixation et la mise en service.
Le résultat est une installation CVAC propre et sobre, adaptée au caractère résidentiel de nombreuses propriétés de L’Île-des-Sœurs, où l’intégration visuelle peut être aussi importante que la performance de l’équipement.
Un emplacement choisi pour exploiter toute la longueur de la pièce
Une thermopompe murale ne devrait pas être installée automatiquement sur le mur le plus proche du groupe extérieur. Nous devons d’abord déterminer comment l’air circulera une fois l’appareil en fonction.
Dans ce projet, le mur offrait une grande surface libre. L’unité a donc été installée à une hauteur permettant au jet d’air de parcourir la pièce avant de descendre vers la zone occupée.
Cette position présente plusieurs avantages :
- aucun meuble élevé ne bloque le soufflage;
- l’unité est éloignée de la fenêtre et de son habillage;
- l’air peut être dirigé vers le centre de la pièce;
- le panneau avant demeure accessible;
- les filtres peuvent être retirés sans déplacer le mobilier;
- l’appareil s’intègre au mur sans dominer visuellement l’aménagement.
En climatisation, l’air refroidi descend naturellement. Une unité placée en hauteur peut donc projeter l’air sur une plus grande distance. En chauffage, nous ajustons plutôt les volets vers le bas afin que l’air chaud atteigne plus rapidement la zone habitée.
Le positionnement doit aussi éviter un courant d’air direct sur un canapé, un fauteuil, une table de travail ou un lit. Une thermopompe peut être correctement dimensionnée tout en devenant inconfortable si son soufflage est constamment dirigé sur les occupants.
Une sortie directement derrière l’appareil
L’absence de goulotte apparente laisse penser que les conduites traversent le mur derrière l’unité intérieure. Cette configuration procure une finition très discrète, mais elle exige une préparation précise.
Le passage doit accueillir plusieurs composants :
- la conduite frigorifique de liquide;
- la conduite frigorifique de gaz;
- l’isolant thermique;
- le câble de communication;
- les conducteurs nécessaires au système;
- le tuyau d’évacuation des condensats.
L’espace disponible derrière une unité intérieure est limité. Les conduites doivent être courbées sans être écrasées et disposées de manière à ce que l’appareil puisse s’accrocher complètement à sa plaque murale.
Une mauvaise organisation du faisceau peut provoquer plusieurs problèmes :
- cabinet qui ne ferme pas correctement;
- appareil qui semble décollé du mur;
- isolant comprimé;
- drain pincé;
- pression excessive sur les raccords;
- vibrations ou bruits de contact.
Avant de fixer définitivement la thermopompe, nous vérifions donc l’orientation des conduites, le rayon de courbure du cuivre et le positionnement du drainage.
Le percement doit être coordonné avec l’extérieur du bâtiment
Une finition intérieure aussi discrète dépend directement de ce qui se trouve de l’autre côté du mur. Le point de sortie extérieur doit être accessible et compatible avec le trajet prévu vers le groupe extérieur.
Dans les propriétés de l’Île-des-Sœurs, nous pouvons rencontrer différentes configurations :
- maisons unifamiliales;
- maisons de ville;
- copropriétés;
- immeubles de plusieurs étages;
- murs de béton;
- revêtements de brique ou de pierre;
- balcons et terrasses;
- espaces extérieurs régis par une copropriété.
Avant le percement, il faut donc confirmer que le trajet ne rencontre pas un élément structurel, une conduite existante ou une zone où la finition extérieure serait problématique.
Dans une copropriété, l’emplacement du groupe extérieur et le passage des conduites peuvent aussi être soumis à des règles particulières. Même lorsque l’unité intérieure peut être installée facilement, l’ensemble du projet doit être validé avant de commencer les travaux.
Une installation près du plafond, mais avec un dégagement à préserver
Sur la photo, l’unité Hitachi est installée dans la partie supérieure du mur. Ce choix favorise la diffusion de l’air, mais il ne faut jamais coller une thermopompe directement contre le plafond.
La partie supérieure de l’appareil sert généralement à l’aspiration. Un dégagement insuffisant peut :
- réduire le volume d’air aspiré;
- diminuer la performance;
- augmenter le bruit du ventilateur;
- rendre le nettoyage plus difficile;
- empêcher l’ouverture complète du panneau.
Nous tenons donc compte des exigences du fabricant ainsi que de la possibilité de retirer les filtres. Une installation peut sembler plus discrète lorsqu’elle est très haute, mais elle doit rester fonctionnelle et accessible.
La capacité exacte ne peut pas être confirmée uniquement par la photo
La gamme Hitachi airHome 400 est offerte dans plusieurs capacités, mais le numéro de modèle n’est pas lisible sur l’image. Nous ne pouvons donc pas attribuer avec certitude une capacité de 9 000, 12 000, 18 000 ou 24 000 BTU/h à cette installation uniquement selon les dimensions apparentes de l’unité.
Les modèles de 9 000 et 12 000 BTU/h présentent notamment des dimensions intérieures identiques dans la documentation du fabricant. L’apparence extérieure ne suffit donc pas pour les distinguer.
Chez AirGreen, nous déterminons la capacité à partir de plusieurs données :
- la superficie réellement desservie;
- la hauteur du plafond;
- la qualité de l’isolation;
- la quantité de fenêtres;
- l’exposition au soleil;
- l’étage où se trouve le logement;
- la circulation vers les pièces adjacentes;
- les pertes de chaleur hivernales;
- les équipements de chauffage déjà présents.
Une propriété de l’Île-des-Sœurs comportant de grandes surfaces vitrées peut connaître des gains solaires importants en été. À l’inverse, un logement situé au centre d’un immeuble et entouré d’unités chauffées peut présenter des pertes thermiques plus faibles.
Le dimensionnement doit refléter cette réalité plutôt qu’une règle générale basée uniquement sur les pieds carrés.
Les capacités disponibles dans la gamme airHome 400
La documentation Hitachi présente des systèmes airHome 400 allant de 9 000 à 36 000 BTU/h. Selon la combinaison sélectionnée, la capacité nominale de climatisation indiquée varie notamment de 9 000 à 33 000 BTU/h, tandis que la capacité nominale de chauffage s’étend d’environ 10 000 à 35 000 BTU/h.
Les dimensions et les raccordements changent avec la puissance :
- les modèles de 9 000 et 12 000 BTU/h utilisent généralement des conduites de 1/4 po et 3/8 po;
- le modèle de 18 000 BTU/h utilise une conduite de gaz de 1/2 po;
- les versions de plus grande capacité peuvent exiger une conduite de gaz de 5/8 po;
- les exigences électriques augmentent avec la capacité.
La combinaison exacte doit donc être connue avant la préparation des conduites, du circuit électrique et du support extérieur.
Pourquoi le surdimensionnement peut réduire le confort
Certains propriétaires pensent qu’une thermopompe plus grosse fournira automatiquement un meilleur résultat. En pratique, une capacité excessive peut nuire au confort, surtout durant l’été.
Une unité surdimensionnée peut refroidir rapidement l’air, puis diminuer son fonctionnement avant d’avoir retiré suffisamment d’humidité. La température affichée semble correcte, mais la pièce peut demeurer lourde ou humide.
Les conséquences possibles comprennent :
- cycles de fonctionnement trop courts;
- déshumidification insuffisante;
- courant d’air plus intense;
- niveau sonore supérieur;
- variations de température;
- investissement initial inutilement élevé.
Une unité trop petite peut quant à elle fonctionner presque continuellement sans atteindre la consigne lors des périodes les plus exigeantes.
La technologie Inverter aide à moduler la capacité, mais elle ne corrige pas un dimensionnement complètement inadapté. Le choix initial demeure essentiel.
Une technologie Inverter adaptée aux variations de charge
La Hitachi airHome 400 utilise la technologie Vector DC Inverter. Le compresseur adapte sa vitesse aux besoins réels de la pièce.
Lorsque la température intérieure est éloignée de la consigne, l’appareil peut augmenter sa capacité. Lorsqu’il s’approche de la température demandée, il ralentit et fonctionne à une puissance plus faible.
Dans une pièce exposée au soleil, cette modulation est utile parce que les besoins changent au fil de la journée. La thermopompe peut réagir à :
- l’ensoleillement des fenêtres;
- l’ouverture d’une porte;
- la présence de plusieurs personnes;
- l’utilisation d’appareils de cuisson;
- la baisse de température en soirée.
Un fonctionnement modulé contribue à réduire les variations brusques et les redémarrages fréquents.
Rendement énergétique de la Hitachi airHome 400
Selon la capacité et la combinaison choisies, la gamme peut atteindre un rendement allant jusqu’à 20,0 TRÉS2 en climatisation. Certaines combinaisons de 12 000 et 18 000 BTU/h présentent un rendement de 19,5 TRÉS2.
Les valeurs de chauffage varient également. La documentation indique des CPSC2 pouvant atteindre 10,5 en région 4 et 8,0 en région 5, selon le modèle.
La gamme utilise le réfrigérant R32 et sa plage de fonctionnement publiée en chauffage descend jusqu’à environ -20,5 °C. Toutefois, la capacité disponible diminue lorsque la température extérieure baisse.
Pour évaluer une thermopompe destinée au climat de Montréal, il faut donc examiner :
- sa capacité nominale;
- sa capacité à -8 °C;
- sa capacité à -15 °C;
- son coefficient de performance;
- le rôle du chauffage complémentaire.
Les données à basse température sont souvent plus pertinentes que la capacité inscrite en gros caractères dans une fiche promotionnelle.
Le rôle du drainage dans une installation entièrement dissimulée
Une installation sans goulotte visible reste dépendante d’un drainage parfaitement fonctionnel. En climatisation, l’humidité de l’air se condense sur l’échangeur intérieur et s’écoule dans un bac.
Le drain doit ensuite évacuer cette eau par gravité ou au moyen d’une pompe, selon la configuration du bâtiment.
Un problème de drainage peut provoquer :
- une fuite sous l’unité;
- des marques sur le mur;
- un refoulement dans le bac;
- des odeurs;
- des bruits d’écoulement;
- des dommages au fini intérieur.
Lorsque le drain traverse directement le mur, le percement doit présenter une pente adéquate vers l’extérieur. Nous devons aussi nous assurer que le tuyau n’est pas pincé derrière l’appareil.
La conception de l’airHome 400 facilite l’accès à certaines composantes. La documentation mentionne notamment des couvercles latéraux amovibles, un drain pouvant être raccordé à gauche ou à droite et un bac de récupération amovible.
Un fonctionnement discret pour un espace de vie
Pour certains modèles de 9 000 et 12 000 BTU/h, le niveau sonore intérieur peut descendre jusqu’à 29 dB(A) en mode silencieux. Les modèles plus grands produisent un niveau supérieur puisqu’ils déplacent davantage d’air.
Le confort acoustique ne dépend toutefois pas uniquement des caractéristiques du fabricant. Une installation inadéquate peut créer des sons supplémentaires :
- vibration de la plaque murale;
- contact d’une conduite avec le mur;
- cabinet mal accroché;
- drain produisant un bruit d’écoulement;
- câblage ou isolant en contact avec le ventilateur.
Lors de la mise en service, nous vérifions le fonctionnement à plusieurs vitesses. Nous écoutons les bruits anormaux et confirmons que l’unité reste stable lorsque le compresseur extérieur change de régime.
Une thermopompe conçue pour simplifier l’utilisation et l’entretien quotidien
FrostWash pour aider à maintenir l’échangeur intérieur
La technologie FrostWash utilise un cycle de gel et de fonte pour nettoyer l’échangeur intérieur. Les impuretés accumulées sont captées durant le processus puis entraînées avec l’eau.
Selon les essais présentés dans la documentation, l’unité équipée de FrostWash a mieux maintenu son débit d’air que l’unité comparative non équipée dans les conditions de test.
Cette fonction ne remplace pas le nettoyage régulier des filtres. Elle constitue plutôt une aide pour limiter l’accumulation sur l’échangeur.
Mold Guard pour réduire l’humidité résiduelle
Après un cycle de climatisation, de l’humidité peut demeurer sur les composants internes. La fonction Mold Guard fait circuler de l’air à travers l’unité et chauffe le serpentin pendant une période déterminée.
L’objectif est de réduire les conditions favorables à la formation d’odeurs et de moisissures.
Cette fonction est particulièrement pertinente durant les périodes humides à Montréal, mais elle ne peut pas éliminer une contamination déjà installée. Une unité présentant des odeurs persistantes ou une turbine très encrassée nécessite un entretien CVAC professionnel.
Filtre à charbon actif et préfiltration
La gamme comprend un préfiltre en acier inoxydable ainsi qu’un filtre purificateur à charbon actif PM2.5, selon la configuration.
Ces filtres peuvent contribuer à retenir certaines particules et à réduire certaines odeurs. Leur efficacité dépend néanmoins de leur propreté.
Un filtre obstrué entraîne :
- une diminution du débit d’air;
- une baisse de rendement;
- un fonctionnement plus bruyant;
- une consommation accrue;
- un risque d’encrassement de l’échangeur.
Le propriétaire doit donc pouvoir ouvrir facilement le panneau supérieur. Le choix d’un emplacement très haut doit toujours tenir compte de cette tâche d’entretien.
Mode GoodSleep et fonctionnement nocturne
Le mode GoodSleep ajuste progressivement la température et réduit la vitesse de ventilation après une durée programmée.
Cette fonction peut être utile lorsque le salon communique avec les chambres ou lorsque le propriétaire souhaite un fonctionnement plus discret en soirée.
Le mode Eco permet également de modifier la consigne afin de limiter la consommation. Nous recommandons généralement une température stable plutôt qu’une succession de réglages extrêmes.
Abaisser brusquement la consigne à une valeur très basse ne refroidit pas nécessairement la pièce plus rapidement. Cela peut simplement maintenir l’appareil à une forte capacité plus longtemps.
Commande Wi-Fi disponible en option
La Hitachi airHome 400 peut recevoir un adaptateur Wi-Fi optionnel. Selon les accessoires choisis, le propriétaire peut :
- modifier la température à distance;
- établir une programmation hebdomadaire;
- préparer le logement avant son retour;
- utiliser des commandes vocales compatibles;
- consulter certaines estimations liées à la consommation.
Cette option peut être pertinente dans une propriété de l’Île-des-Sœurs utilisée selon des horaires variables ou laissée inoccupée pendant certaines périodes.
Garantie et enregistrement de l’équipement
La documentation Hitachi présente plusieurs niveaux de garantie. La garantie prolongée résidentielle nécessite notamment l’enregistrement en ligne, tandis qu’une protection améliorée avec main-d’œuvre peut demander l’achat d’une mise à niveau.
L’enregistrement doit être effectué avec les bons numéros de modèle et de série. Il est donc important de conserver :
- la facture;
- la date d’installation;
- les numéros de série;
- les coordonnées de l’installateur;
- la confirmation d’enregistrement.
Une thermopompe correctement installée, mais non enregistrée dans les délais applicables, peut ne pas profiter de la même couverture que prévu.
Les erreurs à éviter dans une installation semblable
Installer l’unité trop près du plafond
Le haut de l’appareil doit conserver suffisamment d’espace pour l’aspiration et l’ouverture du panneau.
Choisir l’emplacement uniquement selon l’apparence
Une installation discrète n’est avantageuse que si l’air peut circuler correctement dans la pièce.
Pincer le drain derrière l’unité
Le faisceau dissimulé ne doit pas être comprimé pour permettre au cabinet de fermer.
Diriger le soufflage vers une zone d’occupation prolongée
L’unité doit éviter d’envoyer constamment l’air sur un canapé, un fauteuil ou une table.
Supposer la capacité à partir des dimensions du cabinet
Plusieurs modèles ont une apparence très similaire. Les numéros de modèle doivent être consultés pour confirmer les BTU.
Négliger les règles de copropriété
À l’Île-des-Sœurs, plusieurs propriétés sont assujetties à des règles concernant l’apparence extérieure, le bruit, les balcons ou l’emplacement du groupe extérieur. Ces contraintes doivent être validées avant les travaux.
Admissibilité aux aides financières
Certaines combinaisons Hitachi airHome 400 peuvent répondre aux critères de programmes d’aide financière. L’admissibilité doit toutefois être confirmée à partir de la combinaison exacte, et non seulement du nom commercial de la gamme.
Nous devons vérifier :
- le modèle intérieur;
- le modèle extérieur;
- la référence AHRI ou ENERGY STAR;
- la capacité reconnue à basse température;
- le type de bâtiment;
- le système de chauffage existant;
- les conditions du programme au moment de l’installation.
Le propriétaire doit également conserver les documents demandés, notamment la facture détaillée, la preuve de paiement, les numéros de série et les photos requises.
Ce que cette installation à l’Île-des-Sœurs démontre
Cette réalisation montre qu’une thermopompe murale peut être intégrée dans une aire de vie sans goulotte intérieure apparente et sans perturber l’aménagement de la pièce.
Nous avons accordé une attention particulière :
- à la position de l’unité sur le grand mur;
- à la portée du débit d’air;
- au dégagement près du plafond;
- au passage dissimulé des conduites;
- au drainage;
- à la protection des finis;
- à l’accès pour l’entretien;
- à la mise en service complète.
Chez AirGreen, nous réalisons des installations de thermopompes murales à l’Île-des-Sœurs, partout à Montréal, ainsi qu’à Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Chaque projet exige une analyse distincte. Dans une copropriété, nous devons parfois composer avec des murs de béton, des règles d’immeuble ou un accès extérieur restreint. Dans une maison, le défi peut plutôt concerner la distribution de l’air, la longueur des conduites ou l’emplacement du groupe extérieur.
Dans ce projet, la Hitachi airHome 400 a été intégrée comme une composante fonctionnelle de l’aire de vie plutôt que comme un appareil ajouté sans planification. Son emplacement dégagé, ses raccordements dissimulés et sa position en hauteur permettent de préserver le mur tout en favorisant une diffusion efficace de l’air.
