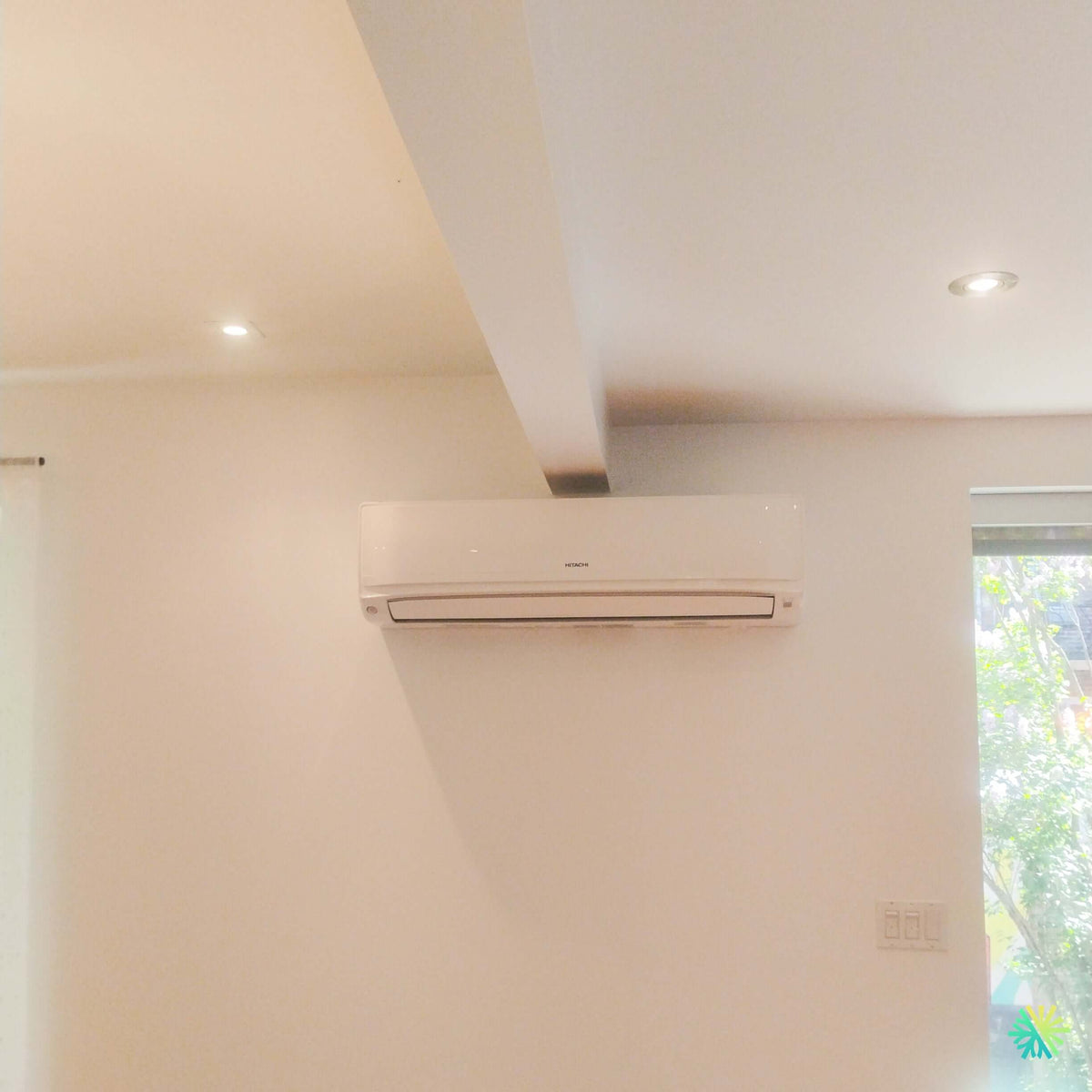

Installation d’une thermopompe murale Hitachi airHome 600 à Rosemère, sur la Rive-Nord de Montréal

Une intégration discrète sous une retombée de plafond, pensée pour préserver l’espace et améliorer la diffusion de l’air

Cette installation de thermopompe murale à Rosemère illustre parfaitement une situation fréquente dans les maisons de la Rive-Nord de Montréal : le meilleur emplacement pour assurer une bonne circulation de l’air n’est pas toujours le mur le plus simple à utiliser. Dans cette pièce lumineuse, l’espace disponible était limité par une importante retombée de plafond, une ouverture vitrée située à proximité et plusieurs éléments électriques déjà présents sur le mur.

Nous avons installé une thermopompe murale Hitachi airHome 600 directement sous la retombée, en maintenant un positionnement équilibré par rapport à la pièce. Le résultat visible sur la photo est particulièrement épuré : l’unité intérieure est centrée sur sa section de mur, aucune longue goulotte décorative ne traverse la surface et l’appareil s’intègre naturellement à l’architecture blanche de la résidence.

Ce type d’installation semble simple lorsque les travaux sont terminés. Pourtant, quelques centimètres peuvent faire la différence entre une thermopompe qui distribue efficacement l’air et un appareil dont le rendement est limité par un dégagement insuffisant.

Une unité murale installée dans un espace architectural contraignant

La principale particularité de cette installation CVAC était la présence d’une retombée de plafond descendant profondément devant la section supérieure du mur. Installer l’unité trop haut aurait réduit l’espace disponible au-dessus de la thermopompe, ce qui aurait pu nuire à l’aspiration de l’air ambiant. La placer trop bas aurait alourdi visuellement le mur et modifié la trajectoire de soufflage dans la pièce.

Notre travail a donc consisté à trouver une hauteur permettant simultanément :

• une aspiration adéquate par la partie supérieure de l’appareil;
• l’ouverture complète du volet de soufflage;
• une diffusion de l’air au-delà de la retombée de plafond;
• un accès raisonnable pour le nettoyage des filtres;
• un alignement esthétique avec l’architecture intérieure;
• une pente de drainage appropriée pour évacuer le condensat.

La plaque de montage doit être parfaitement au niveau, mais le tuyau de drainage doit conserver une pente continue vers son point d’évacuation. Cette distinction est essentielle. Une unité droite avec un drain mal incliné peut éventuellement produire des écoulements d’eau, des bruits de gargouillement ou une accumulation d’humidité dans le bac de récupération.

Un passage de tuyauterie pratiquement invisible

Sur la photo, aucune goulotte extérieure volumineuse n’est visible autour de l’unité intérieure. Le passage des conduites semble avoir été réalisé directement derrière l’appareil, une solution qui permet de conserver un mur propre lorsqu’elle est compatible avec la structure du bâtiment et le parcours vers l’unité extérieure.

Une installation murale comprend toutefois bien plus que les deux tuyaux de réfrigérant. Le passage doit généralement accommoder :

• la conduite de liquide;
• la conduite de gaz isolée;
• le câble de communication et d’alimentation;
• le tuyau d’évacuation du condensat;
• l’isolation et les protections nécessaires autour de la pénétration murale.

Chaque composant doit être placé sans écrasement ni tension excessive. Un coude trop serré dans une conduite de cuivre peut réduire le diamètre utile ou fragiliser le matériau. Un drain comprimé derrière l’unité peut retenir l’eau. Une ouverture extérieure mal scellée peut permettre des infiltrations d’air, d’humidité ou d’insectes.

Chez AirGreen, nous portons donc autant d’attention aux éléments invisibles qu’à la finition visible une fois la thermopompe Hitachi en place.

Pourquoi l’emplacement influence directement le confort

Une thermopompe murale ne chauffe pas uniquement la surface située devant elle. Elle doit créer un mouvement d’air suffisamment large pour mélanger progressivement l’air de la pièce. Dans cette installation de Rosemère, le positionnement sur un mur dégagé permet au volet horizontal de projeter l’air vers la zone ouverte plutôt que directement vers une fenêtre ou un obstacle rapproché.

En climatisation, l’air frais a naturellement tendance à descendre. L’unité doit donc envoyer l’air vers l’avant afin qu’il parcoure une certaine distance avant de redescendre. En chauffage, l’orientation peut être ajustée davantage vers le bas, puisque l’air chaud monte naturellement.

La retombée de plafond représentait ici un élément à considérer attentivement. Une installation trop rapprochée de sa face verticale aurait pu provoquer une recirculation rapide : l’appareil aurait repris une partie de l’air qu’il venait de souffler, donnant à sa thermistance une lecture qui ne représente pas correctement la température moyenne de la pièce.

La série Hitachi airHome 600 : de 9 000 à 22 000 BTU/h en climatisation

La gamme Hitachi airHome 600 comprend plusieurs combinaisons dont la capacité nominale de climatisation varie entre 9 000 et 22 000 BTU/h. Les capacités nominales de chauffage s’étendent pour leur part de 11 000 à 25 200 BTU/h, selon le modèle intérieur et extérieur sélectionné.

La photo seule ne permet pas de lire la plaque signalétique et de confirmer la puissance exacte de l’appareil installé. Cette information doit toujours être validée à partir du numéro de modèle complet, de la facture ou de la plaque de l’unité extérieure. Nous évitons de déduire une capacité uniquement à partir de la largeur de l’unité intérieure, puisque plusieurs versions de la gamme partagent des dimensions très similaires.

Selon la capacité retenue, les modèles intérieurs mesurent environ 37,4 à 43,3 pouces de largeur. Cette donnée était importante pour le projet de Rosemère : l’appareil devait pouvoir entrer sous la retombée tout en demeurant visuellement proportionné à la section de mur.

La série utilise le réfrigérant R32 et fonctionne en chauffage jusqu’à une température extérieure annoncée de −25 °C. Hitachi indique également une capacité de chauffage pouvant atteindre 100 % à −15 °C, selon la combinaison choisie. Les modèles présentent des rendements pouvant atteindre un TRÉS2 de 23,0 et un CPSC2 de 9,2 pour la région climatique 5.

Ces chiffres ne remplacent toutefois pas un dimensionnement adapté au bâtiment. Une thermopompe capable de fonctionner à −25 °C ne produit pas nécessairement sa capacité maximale à cette température. Par exemple, les capacités publiées à −8 °C, −15 °C, −20 °C et −25 °C diminuent différemment selon le modèle. Il faut donc analyser les pertes thermiques de la résidence, l’isolation, les fenêtres, l’orientation et les autres sources de chauffage.

Une technologie Inverter adaptée aux variations de température de Rosemère

La technologie Inverter permet au compresseur de moduler sa vitesse plutôt que de fonctionner uniquement à pleine puissance avant de s’arrêter complètement. Lorsque la pièce approche de la température demandée, la thermopompe peut réduire sa production et maintenir une température plus stable.

Cette modulation apporte plusieurs avantages concrets :

• moins de variations brusques de température;
• des cycles de fonctionnement plus longs et généralement plus silencieux;
• une meilleure gestion de l’humidité en été;
• une consommation mieux adaptée aux besoins réels;
• moins de démarrages répétés du compresseur.

Dans les conditions changeantes de la Rive-Nord, où une journée d’automne peut commencer près du point de congélation et devenir beaucoup plus douce en après-midi, cette capacité de modulation est particulièrement pertinente.

FrostWash 3.0 et filtration PM2.5

La Hitachi airHome 600 ne se limite pas au chauffage et à la climatisation. Elle intègre la technologie FrostWash 3.0, conçue pour nettoyer le serpentin intérieur au moyen d’un processus en trois étapes.

Le serpentin est d’abord chauffé afin d’aider à détacher certaines particules graisseuses. Il est ensuite refroidi jusqu’à provoquer la formation de glace, laquelle emprisonne une partie des poussières et contaminants. La glace fond finalement et entraîne les impuretés vers l’évacuation du condensat.

Cette fonction peut être déclenchée manuellement ou automatiquement lorsque l’appareil ne détecte personne dans la pièce. Elle contribue à maintenir l’échangeur plus propre, mais elle ne remplace pas un entretien CVAC professionnel lorsque l’accumulation est importante dans la turbine, le bac de récupération ou les conduits de drainage.

L’appareil comprend également un préfiltre en acier inoxydable et un filtre purificateur à charbon actif PM2.5. Selon les essais présentés par Hitachi, ce filtre peut éliminer une proportion importante des petites particules pendant le fonctionnement continu de l’appareil. La fonction de protection contre les moisissures fait circuler l’air dans les composants internes et chauffe le serpentin après certains cycles afin de réduire les conditions favorables aux odeurs et à la croissance de moisissures.

Un fonctionnement silencieux adapté aux espaces de vie

Selon le modèle et le réglage sélectionné, la gamme airHome 600 peut atteindre un niveau sonore intérieur très bas. Hitachi annonce notamment 27 dB(A) en mode silencieux pour la combinaison de 12 000 BTU/h, tandis que les valeurs courantes publiées selon les vitesses de ventilation varient avec chaque capacité.

Dans une pièce ouverte comme celle illustrée, un faible niveau sonore est important. L’objectif n’est pas seulement d’entendre moins le ventilateur : un appareil correctement dimensionné évite aussi de fonctionner constamment à sa vitesse maximale.

Une thermopompe surdimensionnée peut refroidir rapidement l’air autour de l’unité, arrêter prématurément son cycle et moins bien contrôler l’humidité. À l’inverse, une unité insuffisante peut demeurer à haute vitesse pendant de longues périodes sans atteindre la température demandée lors des journées extrêmes.

Les détails techniques et les décisions d’installation qui protègent le rendement à long terme

Des raccordements frigorifiques qui varient selon la puissance

Toutes les Hitachi airHome 600 n’utilisent pas les mêmes diamètres de conduites. D’après la documentation du fabricant :

• les modèles de 9 000 et 12 000 BTU/h utilisent des raccordements de 1/4 po et 3/8 po;
• les versions de 15 000 et 18 000 BTU/h utilisent 1/4 po et 1/2 po;
• la version de 22 000 BTU/h utilise 1/4 po et 5/8 po.

Employer une conduite uniquement parce qu’elle était déjà présente dans le mur peut entraîner une incompatibilité avec les exigences du fabricant. Lors du remplacement d’une ancienne thermopompe murale, il faut vérifier le diamètre, l’état, la longueur, l’isolation et la propreté des conduites avant de décider si elles peuvent être conservées.

La longueur maximale publiée est de 82 ou 98 pieds, selon la capacité, avec une différence de hauteur permise de 49,2 ou 66 pieds. Une installation approchant ces limites doit aussi tenir compte de la charge additionnelle de réfrigérant prescrite par le fabricant.

Une alimentation électrique à vérifier avant l’installation

La série fonctionne sur une alimentation nominale de 208-230 V, monophasée, 60 Hz. L’ampacité minimale et la protection maximale varient selon la capacité :

• les versions de 9 000 et 12 000 BTU/h ont une protection maximale publiée de 15 A;
• les versions supérieures peuvent nécessiter une protection maximale de 25 A;
• l’ampacité minimale du circuit varie de 12 à 20 A.

Le disjoncteur ne doit pas être choisi à partir d’une règle générale applicable à toutes les thermopompes murales. Les valeurs MCA et MOP inscrites sur la plaque signalétique de l’unité extérieure demeurent la référence pour l’électricien.

Notre séquence de mise en service

Une installation durable exige une mise en service méthodique. Après la fixation de l’unité intérieure et le raccordement des conduites, nous vérifions notamment :

1. la solidité de la plaque murale;
2. la pente et l’écoulement du drain;
3. l’intégrité des raccords frigorifiques;
4. l’étanchéité du circuit;
5. la qualité du tirage au vide;
6. les connexions électriques et de communication;
7. les températures de soufflage et de reprise;
8. le fonctionnement des volets et des modes de ventilation;
9. le chauffage, la climatisation et la déshumidification;
10. l’absence de vibration ou de bruit anormal.

Nous expliquons également le fonctionnement des filtres, de la télécommande et des modes disponibles. Une thermopompe performante peut être mal utilisée si le propriétaire alterne constamment entre chauffage et arrêt complet ou sélectionne une température extrême dans l’espoir de chauffer plus rapidement.

Contrôle Wi-Fi avec airCloud Go

L’adaptateur Wi-Fi est inclus avec les modèles airHome 600 présentés dans la brochure. L’application airCloud Go permet notamment de programmer les périodes de fonctionnement, de contrôler la température à distance et d’utiliser certaines fonctions d’analyse énergétique.

La gamme propose aussi :

• Smart Eco, qui réduit automatiquement la consommation lorsqu’aucune présence n’est détectée;
• SleepSense, qui adapte progressivement la température pendant le sommeil;
• Smart-Fence, qui peut automatiser certaines actions selon l’emplacement de l’utilisateur;
• la commande vocale par Amazon Alexa ou Google Home;
• une estimation des coûts énergétiques dans l’application.

Ces outils sont utiles, mais une programmation trop agressive n’est pas toujours avantageuse en hiver. Dans plusieurs résidences de Rosemère, Laval et Montréal, maintenir une température relativement stable permet à la technologie Inverter de moduler efficacement plutôt que de devoir récupérer plusieurs degrés rapidement.

Admissibilité aux aides financières

Les combinaisons de la gamme airHome 600 présentées par Hitachi sont certifiées ENERGY STAR, et le fabricant les décrit comme admissibles à la plupart des incitatifs provinciaux applicables aux thermopompes. L’admissibilité réelle doit néanmoins être confirmée à partir des deux numéros de modèle exacts et de la liste en vigueur à la date de l’installation.

Hydro-Québec indique que les thermopompes installées depuis le 26 novembre 2025 doivent être certifiées ENERGY STAR pour être admissibles au programme LogisVert. L’aide résidentielle peut atteindre 6 700 $, mais le montant varie selon le modèle, sa capacité de chauffage reconnue et les conditions applicables au bâtiment.

Une facture complète, les numéros de modèle, les numéros de série et une photo claire de la plaque signalétique extérieure facilitent considérablement la préparation d’une demande. Il est préférable de conserver ces documents dès la fin de l’installation de thermopompe plutôt que de tenter de les retrouver plusieurs mois plus tard.

Les erreurs que cette installation permet d’éviter

Le projet de Rosemère met en évidence plusieurs erreurs fréquentes :

Installer l’unité trop près du plafond.
L’entrée d’air supérieure a besoin d’un dégagement conforme aux exigences du fabricant. Une retombée peut modifier le trajet de l’air même lorsqu’elle ne touche pas directement l’appareil.

Choisir la capacité seulement selon la superficie.
Deux maisons de même taille peuvent avoir des pertes de chaleur très différentes. L’année de construction, l’isolation, le nombre d’étages, les fenêtres et l’exposition au vent doivent être considérés.

Négliger l’accès pour l’entretien.
Les filtres doivent pouvoir être retirés facilement. Le devant de l’appareil doit aussi pouvoir s’ouvrir sans entrer en conflit avec le plafond ou une moulure.

Faire passer le drain sans pente continue.
Une pompe à condensat peut être nécessaire lorsque l’écoulement gravitaire est impossible, mais elle ne devrait pas être ajoutée sans raison lorsque la configuration permet un drainage naturel fiable.

Réutiliser automatiquement les anciennes conduites.
Le diamètre et l’état des tuyaux doivent correspondre au modèle Hitachi installé.

Placer le soufflage directement sur les occupants.
Une forte vitesse d’air dirigée vers un canapé, un lit ou un poste de travail peut créer une sensation d’inconfort même lorsque la température de la pièce est correcte.

Une finition sobre qui met en valeur le travail technique

La réussite de cette installation CVAC à Rosemère tient autant à sa discrétion qu’à sa performance. L’unité Hitachi blanche se fond dans le mur, la retombée de plafond demeure visuellement dégagée et les conduites ne dominent pas la pièce.

Ce résultat demande une préparation précise avant le premier perçage. Nous devons déterminer l’emplacement des montants, la direction du passage mural, la position du drain, la longueur des conduites et l’accessibilité future. Une correction de quelques pouces après le perçage peut laisser des ouvertures inutiles ou imposer l’ajout d’une goulotte qui aurait pu être évitée.

Chez AirGreen, nous réalisons des installations de thermopompes murales Hitachi à Rosemère et partout dans le Grand Montréal, notamment à Laval, Longueuil, Montréal, sur la Rive-Nord et sur la Rive-Sud. Chaque projet est adapté à la configuration réelle de la résidence, car une thermopompe performante ne donnera son plein rendement que si son emplacement, son dimensionnement et sa mise en service sont traités avec la même rigueur.
