Une installation CVAC sur mesure dans une zone où chaque centimètre comptait
Cette installation réalisée par AirGreen à Montréal-Nord illustre parfaitement une situation fréquente dans les maisons, duplex et logements montréalais : le meilleur emplacement pour une thermopompe murale n’est pas toujours un grand mur libre et parfaitement dégagé. Dans ce projet, l’unité intérieure Hitachi airHome 400 devait être intégrée dans un espace étroit, directement au-dessus d’une porte et entre deux murs latéraux rapprochés.

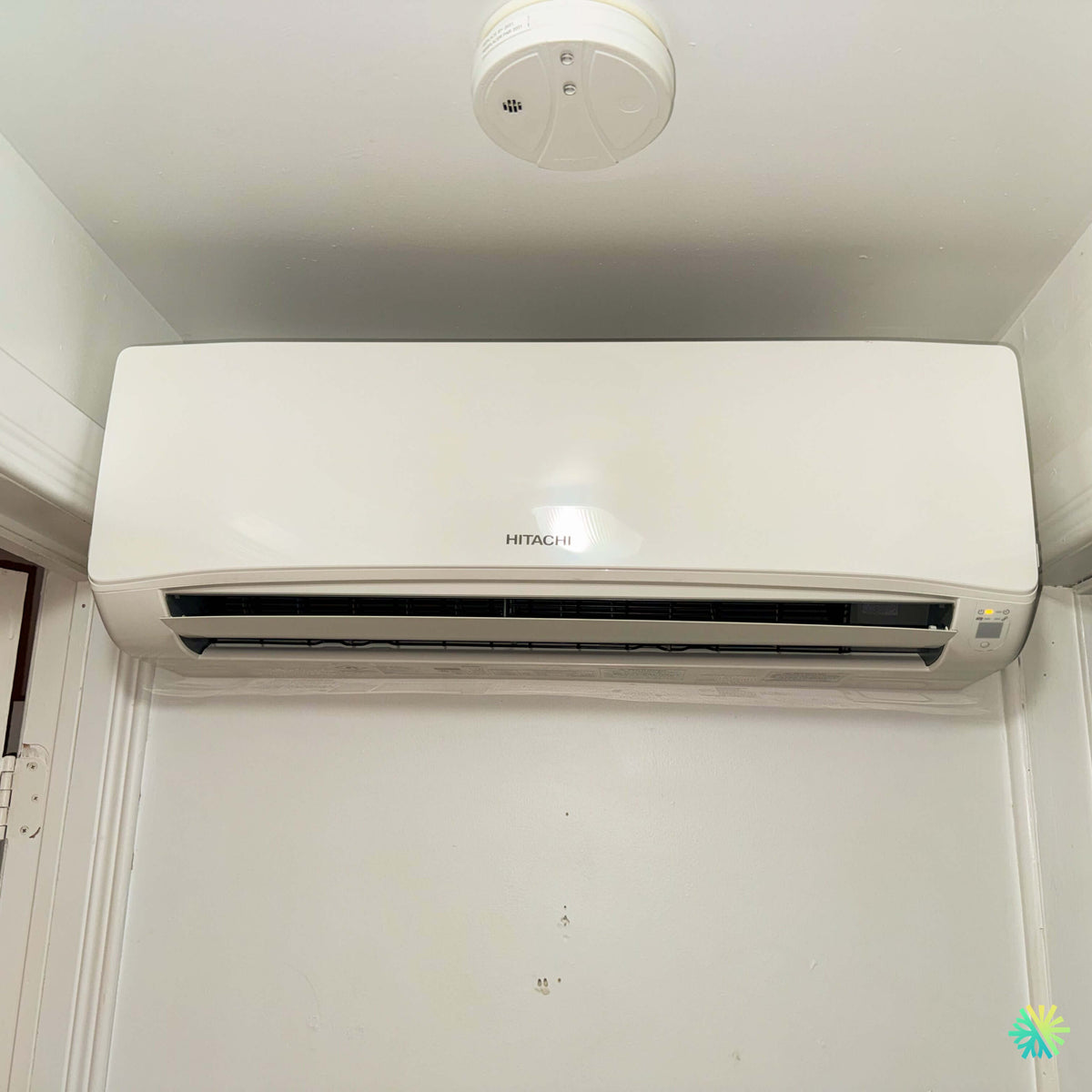

La photographie montre clairement la contrainte principale. L’appareil occupe presque toute la largeur disponible. Le plafond est bas, les moulures de la porte arrivent immédiatement sous l’unité et un détecteur de fumée se trouve à proximité. Il fallait donc mesurer précisément la largeur, la hauteur, les dégagements d’aspiration et l’espace requis pour l’ouverture du panneau avant avant de confirmer cet emplacement.
Notre objectif n’était pas seulement de faire entrer la machine dans cet espace. Nous devions nous assurer qu’elle puisse :
- aspirer suffisamment d’air par sa partie supérieure;
- souffler librement vers la pièce;
- rester accessible pour le nettoyage des filtres;
- être fixée solidement malgré la zone limitée;
- ne pas nuire à l’ouverture de la porte;
- conserver une présentation intérieure propre.
Cette installation de thermopompe à Montréal-Nord démontre pourquoi une visite technique et des mesures exactes sont essentielles avant le choix final de l’appareil.
Pourquoi l’espace au-dessus de la porte était-il intéressant?
Dans de nombreux logements de Montréal-Nord, les surfaces murales disponibles sont partiellement occupées par des fenêtres, des armoires, des portes ou des meubles. Placer une unité intérieure au-dessus d’une porte peut alors permettre de préserver l’espace habitable tout en profitant d’une position élevée pour la diffusion de l’air.
Dans ce projet, l’emplacement présentait plusieurs avantages :
- Il n’empiétait pas sur l’espace réservé aux meubles.
- L’air pouvait être projeté depuis un point élevé.
- L’appareil demeurait discret dans la circulation quotidienne.
- La porte offrait une zone murale qui aurait autrement été inutilisée.
- Le positionnement facilitait la distribution de l’air vers l’espace adjacent.
Ce choix devait toutefois être validé avec soin. Une installation trop serrée peut limiter l’aspiration de l’air, compliquer l’entretien ou provoquer une recirculation partielle du débit. Nous avons donc évalué l’ensemble de la zone plutôt que de simplement vérifier si la largeur de l’unité correspondait à celle du mur.
Ce que l’image révèle sur le travail d’installation
L’unité Hitachi airHome 400 a été centrée au-dessus de l’ouverture. Son boîtier blanc s’intègre avec la porte, les moulures et les murs pâles. Malgré la largeur réduite de l’espace, les côtés de la machine ne touchent pas les murs latéraux.
Cette marge est importante pour plusieurs raisons :
- elle évite les contacts pouvant transmettre des vibrations;
- elle permet la dilatation normale du boîtier;
- elle facilite certaines interventions d’entretien;
- elle prévient les frottements entre le plastique et les murs;
- elle aide à préserver l’apparence de l’installation.
L’unité est également placée assez haut pour dégager complètement les moulures de la porte. Les volets peuvent s’ouvrir sans obstacle et orienter le débit d’air vers le bas et vers l’avant.
Le détecteur visible au plafond a aussi été pris en considération. Une thermopompe murale ne doit pas être positionnée de manière à obstruer un dispositif de sécurité ou à rendre son entretien difficile. Dans ce cas, l’appareil et le détecteur demeurent deux éléments distincts et accessibles.
Une unité intérieure conçue pour faciliter l’accès technique
La conception de la gamme Hitachi airHome 400 comporte plusieurs détails pratiques pour l’installation et l’entretien. Le fabricant mentionne notamment des couvercles latéraux amovibles, un raccord de drain pouvant être orienté à gauche ou à droite, un bac de récupération amovible et un panneau avant conçu pour être retiré avec un nombre limité de vis.
Ces caractéristiques sont particulièrement utiles dans un espace aussi serré. Lorsqu’une unité est installée entre deux murs rapprochés, chaque possibilité d’accès simplifié devient importante. La documentation Hitachi présente aussi une grande plaque d’installation et une zone d’aspiration agrandie, deux éléments qui contribuent à la stabilité de la pose et au fonctionnement de l’unité.
Chez AirGreen, nous ne regardons donc pas uniquement les performances énergétiques. Nous considérons aussi la facilité d’entretien futur, car un appareil difficile d’accès risque d’être moins bien entretenu avec le temps.
Les performances de la Hitachi airHome 400 et leur importance pour une résidence de Montréal-Nord
Une gamme offerte dans plusieurs capacités
La série Hitachi airHome 400 comprend plusieurs combinaisons simples zones allant de 9 000 à 36 000 BTU/h. La gamme comporte notamment des configurations de 9 000, 12 000, 18 000, 24 000 et 36 000 BTU, ainsi qu’une version de 12 000 BTU fonctionnant sous une alimentation de 115 V.
La capacité exacte de l’appareil photographié ne peut pas être confirmée à partir de son apparence seulement. Plusieurs unités de la même gamme partagent un design similaire. Le bon dimensionnement doit être déterminé à partir des besoins réels du bâtiment.
Pour choisir la capacité appropriée, nous évaluons notamment :
- la superficie réellement desservie;
- le nombre de pièces ouvertes sur la zone;
- le niveau d’isolation;
- l’âge du bâtiment;
- le nombre et le type de fenêtres;
- l’orientation au soleil;
- l’étage où se situe le logement;
- les pertes de chaleur;
- l’usage de la pièce;
- les attentes en chauffage et en climatisation.
Une thermopompe ne devrait jamais être sélectionnée uniquement avec une règle générale fondée sur le nombre de pieds carrés.
Des rendements énergétiques adaptés à un usage résidentiel
Selon la combinaison choisie, la série airHome 400 peut atteindre un rendement saisonnier de climatisation allant jusqu’à 20,0 TRÉS2. Les valeurs de chauffage CPSC2 varient selon le modèle et la région climatique utilisée pour l’évaluation.
La documentation technique indique également des coefficients de performance différents selon la température extérieure. À environ 8 °C, le COP publié varie notamment entre 2,6 et 3,3 selon la capacité. À -15 °C, les valeurs publiées demeurent supérieures à 1 pour les modèles présentés, ce qui signifie que la machine continue de transférer davantage d’énergie thermique qu’elle ne consomme directement en électricité dans les conditions de test.
La série fonctionne au réfrigérant R32, un fluide désormais utilisé dans plusieurs nouveaux systèmes résidentiels. Elle peut opérer en climatisation jusqu’à une température extérieure d’environ 46 °C et en chauffage jusqu’à approximativement -20,5 °C, selon les limites indiquées pour les modèles de cette gamme.
Ces données ne signifient pas nécessairement que la thermopompe remplacera à elle seule tout le chauffage d’une résidence lors des températures les plus basses. Le rendement réel dépend du modèle, de la charge thermique et de la configuration du bâtiment. Dans certains projets, un système d’appoint demeure nécessaire.
Technologie Inverter pour un confort plus stable
La technologie Vector DC Inverter permet au compresseur d’ajuster sa vitesse en fonction de la demande. Au lieu de démarrer à pleine capacité puis de s’arrêter complètement à répétition, l’appareil module son fonctionnement.
Cette modulation apporte plusieurs avantages :
- une température plus stable;
- une réduction des cycles courts;
- un fonctionnement plus silencieux;
- une meilleure gestion de l’humidité;
- une consommation mieux adaptée à la demande réelle.
Dans un logement de Montréal-Nord où l’unité est installée près d’une zone de passage, cette stabilité est particulièrement appréciable. Un système qui démarre fréquemment à pleine vitesse peut créer des variations de bruit et de débit d’air plus perceptibles.
Un fonctionnement silencieux à proximité des pièces occupées
La gamme airHome 400 peut atteindre un niveau sonore intérieur aussi bas que 29 dB(A) pour certains modèles de 9 000 et 12 000 BTU en mode silencieux. Les capacités supérieures présentent des niveaux plus élevés, mais restent conçues pour un usage résidentiel.
La position au-dessus d’une porte peut être avantageuse sur le plan acoustique, car l’unité n’est pas directement alignée avec un lit, un canapé ou un bureau. Toutefois, la qualité de la fixation demeure essentielle.
Nous vérifions notamment :
- que la plaque murale est solidement ancrée;
- que l’appareil repose correctement sur ses points de fixation;
- qu’aucune partie du boîtier ne touche les murs latéraux;
- que la tuyauterie ne transmet pas de vibration;
- que le ventilateur tourne sans bruit anormal;
- que les volets s’ouvrent librement.
Une machine silencieuse peut devenir gênante si l’installation transmet les vibrations à la structure. La qualité de la pose reste donc aussi importante que la fiche technique.
Une diffusion d’air à optimiser dans un passage étroit
Une unité installée au-dessus d’une porte doit être orientée correctement afin que l’air ne se concentre pas uniquement dans l’ouverture.
Pendant la mise en service, nous ajustons les volets pour que le débit atteigne la zone occupée. En climatisation, l’air froid a naturellement tendance à descendre. Une orientation trop verticale pourrait créer une sensation de courant d’air près de la porte sans bien refroidir le reste de la pièce.
En chauffage, l’air chaud monte. Il faut donc utiliser un angle suffisamment dirigé vers le bas pour favoriser le mélange de l’air et réduire la stratification près du plafond.
Nous expliquons aussi au propriétaire comment ajuster les volets en fonction de la saison :
- en climatisation, privilégier une diffusion plus horizontale;
- en chauffage, orienter davantage le flux vers le bas;
- éviter de diriger constamment l’air vers une personne assise;
- utiliser une vitesse de ventilation adaptée plutôt que toujours maximale.
FrostWash et Mold Guard : deux fonctions utiles dans un logement urbain
La technologie FrostWash réalise un cycle de gel et de fonte de l’échangeur intérieur. Ce processus vise à détacher et évacuer une partie des impuretés accumulées sur le serpentin.
La brochure Hitachi présente des essais contrôlés portant sur la réduction de virus, de bactéries et de moisissures, ainsi qu’une meilleure conservation du débit d’air comparativement à une unité non équipée de cette fonction.
La fonction Mold Guard cherche quant à elle à assécher les composantes internes en faisant circuler de l’air après le fonctionnement. Cela aide à limiter l’humidité résiduelle, les odeurs et les conditions favorables au développement de moisissures.
Dans les logements où la cuisine, le salon et les pièces de circulation sont proches, la poussière et les particules peuvent s’accumuler rapidement sur les filtres. Ces technologies sont utiles, mais elles ne remplacent pas un entretien régulier.
Entretien recommandé pour cette installation
La position au-dessus de la porte rend le panneau visible et accessible avec un petit escabeau stable. Le propriétaire devrait :
- Vérifier les filtres toutes les quelques semaines pendant les périodes d’utilisation intensive.
- Les nettoyer selon les recommandations du fabricant.
- Garder la zone supérieure de l’appareil dégagée.
- Surveiller l’apparition d’odeurs ou de bruits inhabituels.
- Faire inspecter et nettoyer le système périodiquement.
Un entretien CVAC professionnel peut inclure le nettoyage du serpentin, du ventilateur, du bac de condensat et du drain. Il est particulièrement important si l’unité fonctionne fréquemment en climatisation durant les périodes humides.
Le drainage : un point invisible mais essentiel
L’évacuation du condensat constitue l’une des parties les plus importantes d’une installation murale. En climatisation, l’humidité de l’air se condense sur le serpentin et doit être évacuée de façon continue.
Dans une installation au-dessus d’une porte, une fuite pourrait endommager :
- les moulures;
- la peinture;
- le cadre de la porte;
- le plancher;
- les matériaux à l’intérieur du mur.
Nous vérifions donc la pente du drain, son raccordement, son débit et l’absence de contre-pente. Lorsque la configuration permet un drainage gravitaire, cette solution est généralement privilégiée en raison de sa simplicité et de son faible entretien.
Le fabricant indique un raccordement de drainage de 5/8 po pour les modèles de la gamme airHome 400 présentés dans la brochure.
Les raccordements frigorifiques doivent correspondre au modèle exact
Les diamètres de tuyauterie varient selon la capacité. Les modèles de 9 000 et 12 000 BTU utilisent notamment des raccordements de 1/4 po pour le liquide et 3/8 po pour le gaz. Le modèle de 18 000 BTU utilise un raccord de gaz de 1/2 po, tandis que les versions de plus grande capacité peuvent exiger du 5/8 po.
Cette distinction est essentielle. Une erreur de diamètre peut entraîner :
- une perte de rendement;
- un mauvais retour d’huile;
- des pressions anormales;
- une augmentation du bruit;
- une réduction de la durée de vie du compresseur;
- des complications relatives à la garantie.
Nos techniciens confirment toujours les numéros de modèle intérieur et extérieur avant de préparer la tuyauterie.
Les principales erreurs à éviter dans un espace aussi limité
Choisir une unité trop large
Il faut prévoir davantage que la largeur du boîtier. Les dégagements latéraux, l’accès aux raccords et les mouvements normaux du plastique doivent aussi être pris en compte.
Coller l’appareil au plafond
La partie supérieure sert à l’aspiration. Un manque de dégagement peut réduire le débit d’air et augmenter le bruit.
Bloquer l’ouverture du panneau avant
Les filtres doivent pouvoir être retirés. Une installation impossible à entretenir devient rapidement problématique.
Négliger les moulures sous l’appareil
Le volet inférieur doit s’ouvrir sans toucher le cadre de la porte. Il faut aussi éviter de diriger le condensat ou l’air humide directement sur le bois.
Ignorer les dispositifs de sécurité voisins
Le détecteur de fumée visible au plafond doit rester accessible et fonctionnel. L’installation d’un appareil CVAC ne doit jamais gêner un équipement de sécurité.
Se fier uniquement à l’esthétique
L’appareil peut sembler bien centré, mais il faut aussi confirmer le drainage, la solidité du mur, le passage des conduites et la diffusion d’air.
Subventions : confirmer la combinaison plutôt que le nom de la gamme
La brochure de la Hitachi airHome 400 indique que la gamme est admissible à plusieurs incitatifs provinciaux. Toutefois, l’admissibilité à une subvention ne se confirme jamais uniquement avec le nom commercial.
Il faut vérifier :
- le modèle intérieur exact;
- le modèle extérieur exact;
- la capacité à la température de référence;
- la certification applicable;
- les critères du programme au moment de l’achat;
- l’adresse et le type de bâtiment;
- la date d’installation;
- la facture détaillée;
- les preuves photographiques requises.
Les programmes et leurs critères peuvent changer. Chez AirGreen, nous vérifions la combinaison précise afin d’éviter de promettre une aide financière qui ne correspondrait pas à l’équipement installé.
Une installation représentative des défis rencontrés à Montréal
Cette réalisation à Montréal-Nord montre qu’une installation réussie ne dépend pas d’un espace idéal. Elle dépend de notre capacité à analyser les contraintes et à utiliser intelligemment la surface disponible.
Le même type de défi se retrouve régulièrement dans nos projets à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud :
- espace réduit au-dessus d’une fenêtre;
- mur étroit entre deux portes;
- moulures anciennes;
- plafond bas;
- absence de mur extérieur direct;
- meubles intégrés;
- restrictions de copropriété;
- trajet de drain complexe.
Dans chaque cas, nous adaptons le choix de l’appareil, sa capacité, son emplacement et le passage des conduites au bâtiment réel.
Pourquoi cette installation Hitachi à Montréal-Nord mérite une planification précise
L’unité visible sur la photographie paraît simple et bien intégrée. Pourtant, ce résultat repose sur une série de décisions techniques :
- confirmer la largeur exacte disponible;
- respecter les dégagements;
- maintenir l’accès aux filtres;
- protéger la porte et ses moulures;
- éviter le détecteur de fumée;
- orienter correctement le débit;
- assurer une fixation stable;
- prévoir un drainage fiable;
- sélectionner la bonne combinaison intérieure-extérieure;
- tester le fonctionnement dans tous les modes.
Chez AirGreen, nous considérons que la qualité d’une installation CVAC se mesure autant à ce que le client voit qu’aux éléments invisibles derrière l’appareil. Cette thermopompe murale Hitachi airHome 400 installée à Montréal-Nord offre désormais une solution de chauffage et de climatisation intégrée à un espace où peu d’autres emplacements auraient permis un résultat aussi compact.
